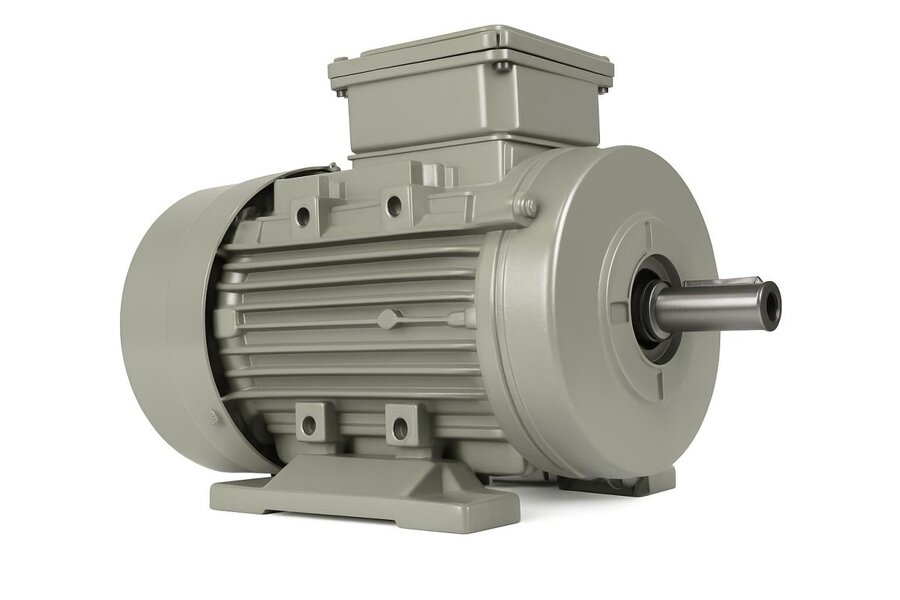

Üç ayrı fazdan gelen alternatif akımın oluşturduğu döner manyetik alanla çalışan üç fazlı elektrik motoru, sanayinin en yaygın tahrik elemanıdır. Tek fazlı motorlardan farkı, ilk harekete geçmek için yardımcı sargı veya kondansatöre ihtiyaç duymamasıdır; döner alan kendiliğinden oluşur. Bu özellik motoru hem daha sade hem de daha güvenilir kılar. Üç fazlı motorlar, aynı güçte tek fazlı muadillerine göre daha küçük, daha verimli ve daha düşük titreşimlidir. Bu yazıda üç fazlı motorun çalışma mantığını, yapısını ve seçim ölçütlerini ayrıntılı biçimde ele alıyoruz.

Çalışma Prensibi: Döner Manyetik Alan

Üç fazlı şebekede her faz, birbirine göre 120 derece kaymış sinüs dalgaları taşır. Statordaki üç sargı grubuna bu akımlar uygulandığında, manyetik alan uzayda sürekli dönen bir vektör halini alır. Rotor bu dönen alanı yakalamaya çalışırken tork üreterek harekete geçer. Senkron devir, bu alanın dönme hızıdır ve şebeke frekansıyla kutup sayısına bağlıdır. Döner alanın kendiliğinden oluşması, üç fazlı motorun en büyük avantajıdır; çünkü dönme yönü, fazlardan herhangi ikisinin yer değiştirmesiyle kolayca ters çevrilebilir.

Asenkron Motorun Yapısı

En yaygın üç fazlı motor, sincap kafesli asenkron motordur. Stator sabit sargıları taşır; rotor ise alüminyum veya bakır çubukların iki uçtan halkalarla kısa devre edildiği "sincap kafesi" yapısındadır. Bu yapı fırça, kollektör veya bilezik içermediğinden bakım ihtiyacı düşüktür ve aşınacak temas yüzeyi yoktur. Asenkron AC motorların dayanıklılığı, büyük ölçüde bu sade rotor tasarımından gelir. Gövde, sargıları ve yatakları taşır; soğutma fanı ise motorun arkasında dönerek ısıyı dışarı atar.

  • Stator: silisli sac paketi ve üç fazlı sargılar
  • Rotor: sincap kafesli, kısa devreli çubuklar
  • Gövde: alüminyum veya pik döküm
  • Rulmanlı yatak ve soğutma fanı

Kayma (Slip) ve Gerçek Devir

Asenkron motorda rotor, senkron hızdan biraz daha yavaş döner; bu fark kaymadır. Kayma olmasaydı rotor çubuklarında akım indüklenmez ve tork üretilemezdi; yani kayma motorun çalışması için zorunludur. Tipik kayma yük altında yüzde 2-5 aralığındadır. Örneğin 4 kutuplu bir motorun senkron devri 1500 d/d iken, anma yükünde gerçek devir 1440-1470 d/d civarındadır. Yük arttıkça kayma da artar ve motor daha fazla tork üretir; ancak bu durumda verim bir miktar düşer ve sargı sıcaklığı yükselir.

Kutup Sayısı ve Devir İlişkisi

50 Hz şebekede senkron devir kutup sayısına göre belirlenir: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Yüksek devir gereken pompa ve fanlarda 2 kutup; genel amaçlı tahriklerde 4 kutup; yavaş ve yüksek torklu konveyör, kırıcı ve değirmenlerde 6 kutuplu motorlar tercih edilir. Devir ihtiyacını frekans invertörü ile de ayarlamak mümkündür; invertör, frekansı değiştirerek aynı motoru farklı hızlarda çalıştırır ve özellikle pompa-fan uygulamalarında büyük enerji tasarrufu sağlar.

Verim Sınıfları ve Enerji

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. Sürekli çalışan üç fazlı motorlarda yüksek verim sınıfı doğrudan enerji tasarrufu demektir. Örneğin 15 kW gücünde günde 12 saat çalışan bir motorda IE3 verim sınıfına geçiş, yıllık önemli bir kWh tasarrufu sağlar. Verim farkı küçük görünse de uzun çalışma saatlerinde toplam fatura üzerinde belirgin etki yaratır. Motorun doğru boyutlandırılması da verimi etkiler; gereğinden büyük seçilen motor düşük yükte verimsiz çalışır, gereğinden küçük motor ise aşırı ısınır.

Koruma, Yalıtım ve Çalışma Rejimi

Endüstriyel ortamda IP55 koruma sınıfı toz ve su püskürtmesine karşı yaygın bir standarttır. Yalıtımda F sınıfı (155 °C) sargı sıcaklığına geniş güvenlik payı bırakır ve motorun ömrünü uzatır. Sürekli yük altında çalışan motorlar S1 rejiminde tanımlanır; aralıklı veya tekrarlı yüklerde ise S2-S8 gibi farklı rejimler kullanılır. Bu değerler motor etiketinde belirtilir ve doğru seçimin temelini oluşturur. Etiket üzerindeki güç, akım, cosφ ve devir bilgileri, motorun bir uygulamaya uygun olup olmadığını anlamak için ilk bakılması gereken verilerdir.

Yıldız-Üçgen ve Yol Verme

Büyük güçlü üç fazlı motorlar doğrudan yol verildiğinde anma akımının 6-8 katı kadar başlangıç akımı çeker. Bu yüksek akım hem şebekede gerilim düşümüne hem de mekanik zorlanmaya yol açar. Bunu sınırlamak için yıldız-üçgen yol verme, yumuşak yol verici (soft starter) veya frekans invertörü kullanılır. Yıldız-üçgende motor önce yıldız bağlanarak düşük gerilimle başlatılır, devir yükseldiğinde üçgene geçilir. B3 ayaklı, B5 ve B14 flanşlı bağlantı seçenekleri ise montaj esnekliği sağlar ve motorun makineye uygun biçimde bağlanmasına olanak tanır.

Üç Faz ve Tek Faz Arasındaki Farklar

Tek fazlı motorlar, döner alanı kendiliğinden oluşturamadığından ilk harekete geçmek için yardımcı sargı, kondansatör veya benzeri bir mekanizmaya ihtiyaç duyar. Bu ek bileşenler hem arıza olasılığını artırır hem de motorun verimini sınırlar. Üç fazlı motorlar ise döner alanı doğal olarak ürettiği için daha yüksek tork, daha düşük titreşim ve daha yüksek verimle çalışır. Aynı gücü üretmek için üç fazlı motor genellikle daha küçük ve daha hafif olur. Sanayide kesintisiz çalışma gerektiren tüm ciddi uygulamalarda üç fazlı motorun tercih edilmesinin temel nedeni budur. Tek faz yalnızca düşük güçlü ve şebeke kısıtı olan yerlerde mantıklıdır.

Güç, Akım ve Güç Katsayısı

Üç fazlı bir motorun çektiği akım; gücüne, gerilimine, verimine ve güç katsayısına (cosφ) bağlıdır. Etiket üzerinde belirtilen anma akımı, motorun tam yükte çektiği akımı gösterir ve termik koruma ile kablo kesiti bu değere göre seçilir. Güç katsayısının düşük olması, şebekeden gereksiz reaktif güç çekilmesine ve enerji bedelinin artmasına yol açar. Bu nedenle büyük tesislerde kompanzasyon panoları ile güç katsayısı düzeltilir. Motorun doğru yüklenmesi, hem gerçek verimi hem de güç katsayısını en iyi noktada tutar; düşük yükte çalışan motorlarda cosφ belirgin biçimde düşer.

Nerede Kullanılır ve Nasıl Seçilir

Üç fazlı motorlar pompa, fan, kompresör, konveyör, kırıcı, vinç ve takım tezgâhlarında karşımıza çıkar. Doğru seçim için yük gücü (0,55-355 kW aralığında), istenen devir, çevre koşulu ve çalışma süresi birlikte değerlendirilir. İzmir merkezli olarak 400V/50Hz üç fazlı asenkron motorları geniş güç ve kutup aralığında tedarik ediyor, uygulamanıza en uygun konfigürasyonu birlikte belirliyoruz. Motor seçimi yalnızca güç değeriyle sınırlı değildir; verim sınıfı, koruma derecesi ve montaj tipi de uzun vadeli verimliliği belirler. Ek teknik içerik için ana sayfamızı ziyaret edebilirsiniz.
