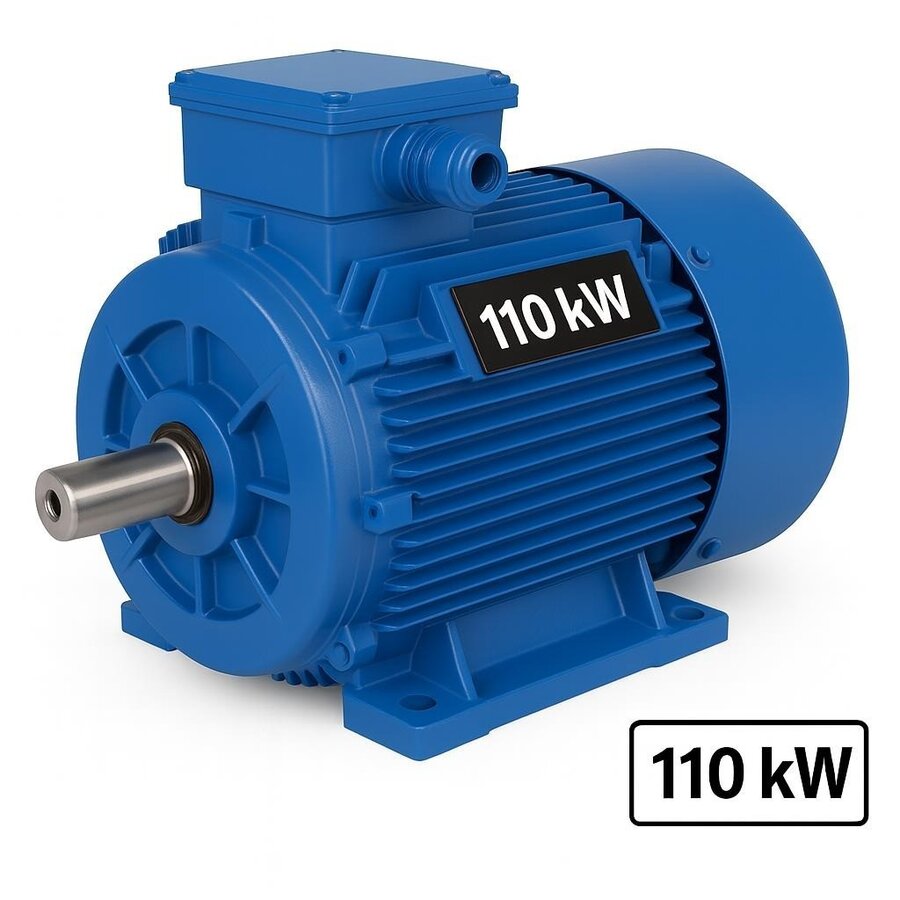

110 kW gücündeki pik döküm gövde elektrik motoru, yaklaşık 150 beygir gücüyle ağır sanayinin sürekli çalışan ana tahriklerinde görev alan güçlü bir asenkron motordur. Büyük pompalar, yüksek debili fanlar, ağır konveyörler ve kırıcılar bu güç sınıfının tipik uygulamalarıdır. Bu güçte motor seçiminde gövde malzemesi, verim sınıfı ve ısıl yönetim kararları doğrudan tesisin kesintisiz çalışmasını belirler. İzmir merkezli olarak bu güç sınıfını döküm gövdenin sağladığı mekanik dayanımla tedarik ediyoruz.

Neden Pik Döküm Gövde?

110 kW gibi yüksek bir güçte gövde malzemesi tercih ed, sıradan bir detay değil belirleyici bir karardır. Pik döküm (gri dökme demir) gövde, yüksek kütlesi ve iç sönümleme kapasitesi sayesinde titreşimi alüminyum gövdeye göre çok daha iyi yutar. Ağır sanayide motorun maruz kaldığı darbeli yükler ve sürekli titreşim, gövdenin mekanik kararlılığını sınar; pik döküm bu koşullarda boyutsal kararlılığını korur. Ayrıca döküm gövde, sargılardan gelen ısıyı geniş yüzeyine yayarak dış kanatçıklar üzerinden daha etkili atar.

  • Yüksek titreşim sönümleme ve sessiz çalışma.
  • Darbeli ve değişken yüklere mekanik dayanım.
  • İyi ısı dağıtımı ve ısıl kararlılık.
  • Uzun servis ömrü ve düşük arıza eğilimi.

Bu özellikler nedeniyle ağır sanayi uygulamalarında asenkron AC motorlarda pik döküm gövde tercih edilir.

110 kW Sınıfının Devir Seçenekleri

110 kW motor farklı kutup sayılarında sunulur ve devir, uygulamanın tork ile hız dengesine göre belirlenir. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron hızda döner. Yüksek devirli pompa ve kompresörlerde 2 kutup, genel amaçlı pompa ve fanlarda 4 kutup, yüksek tork gerektiren kırıcı ve değirmen tahriklerinde ise 6 kutuplu motorlar yaygındır. Gerçek devir, sincap kafesli rotorun kayması (slip) nedeniyle senkron hızın yüzde 2-3 altında oluşur ve bu kayma motorun torku üretmesini sağlayan temel olgudur.

Verim Sınıfı ve Enerji Maliyeti

110 kW sürekli çalışan bir motor yılda binlerce saat döner; bu güçte verim farkı doğrudan büyük para anlamına gelir. IEC 60034-30-1 standardına göre bu güç sınıfında en az IE3 premium verim, çoğu durumda IE4 süper premium verim hedeflenmelidir. IE3 elektrik motorları ile bir alt verim sınıfı arasındaki birkaç puanlık fark, 110 kW'ta yıllık on binlerce kWh tasarruf doğurabilir. Sürekli çalışan ana tahriklerde verime ödenen ek bedel, kısa sürede enerji kazancıyla geri döner.

Yalıtım, Koruma ve Çalışma Rejimi

Ağır sanayide motor tozlu, nemli ve sıcak ortamlarda çalışır. Bu güç sınıfında IP55 koruma sınıfı standarttır; toza karşı tam koruma ve su püskürtmesine dayanım sağlar. Sargı yalıtımında F sınıfı (155 °C) yalıtım kullanılır, böylece sıcak ortamda dahi güvenli sıcaklık marjı korunur. Bu motorlar S1 sürekli çalışma rejimi için tasarlanır; yani saatlerce, çoğu zaman vardiyalar boyunca kesintisiz tam yük altında dönebilir. Büyük güçlerde rulman yağlamasının düzenli yapılması ve sargı sıcaklığının PTC ya da PT100 sensörlerle izlenmesi, ömrü belirgin şekilde uzatır.

Kalkış Yükü ve Sürücü Kullanımı

110 kW motorların doğrudan yol verme (direkt online) ile devreye alınması yüksek kalkış akımı çeker; bu da şebekede gerilim düşümüne neden olabilir. Bu nedenle bu güçte yumuşak yol verici (soft starter) ya da frekans çevirici (sürücü) kullanımı yaygındır. Sürücü, hem kalkış akımını kontrol altına alır hem de pompa ve fan gibi değişken tork yüklerinde devir ayarıyla önemli enerji tasarrufu sağlar. Yüksek atalet momentine sahip kırıcı ve değirmen tahriklerinde ise yumuşak kalkış, kayış ve akuplaj gibi mekanik parçaların ömrünü uzatır.

Montaj ve Mekanik Bağlantı

110 kW motorlar tipik olarak büyük ve ağır gövdelidir; bu yüzden sağlam bir kaide ve doğru montaj kritiktir. B3 ayaklı montaj kaide üzerine sabitleme için, B5 flanşlı montaj pompa ya da redüktöre doğrudan akuplaj için kullanılır. Hizalama hatası bu güçte mile büyük radyal yük bindirir ve rulman ömrünü hızla kısaltır; bu nedenle lazer hizalama ile hassas montaj önerilir. Kayış-kasnak tahriklerde gergi ayarının doğru yapılması da titreşimi ve rulman yükünü kontrol altında tutar.

Tipik Uygulama Alanları

110 kW pik döküm gövde motor, gücü ve dayanımıyla ağır sanayinin omurga tahriklerinde görev alır:

  • Büyük su, atık su ve proses pompaları.
  • Yüksek debili endüstriyel ve cebri çekiş fanları.
  • Ağır yüklü bant konveyörler.
  • Çene ve konik kırıcılar, değirmen tahrikleri.
  • Vidalı ve pistonlu büyük kompresörler.

DRG Motor ile Güvenilir Tedarik

İzmir merkezli olarak 110 kW pik döküm gövde elektrik motorlarını ağır sanayinin gereksinimlerine uygun şekilde tedarik ediyoruz. Devir, verim sınıfı, koruma derecesi ve montaj biçimini uygulamanızın yük karakterine göre birlikte belirliyor, sürekli çalışan tahriklerinizin yıllarca kesintisiz dönmesi için doğru motoru sunuyoruz. Bu güç sınıfında doğru seçilen bir motor, hem enerji maliyetini düşürür hem de bakım ihtiyacını en aza indirerek üretiminizi güvence altına alır. Tüm güç sınıfları için DRG Motor ürün ailesini inceleyebilirsiniz.

110 kW Motorun Teknik Verileri

Bu güç sınıfında motorun davranışını anlamak için birkaç temel veriye bakmak yeterlidir. 110 kW, 4 kutuplu standart bir motor yaklaşık 1480 d/d gerçek devirde döner ve mil torku yaklaşık 710 Nm civarındadır. Tam yükte çekilen akım 400V'ta yaklaşık 195 A mertebesindedir; kalkış akımı ise doğrudan yol vermede bu değerin 6-7 katına ulaşabilir. Verimi IE3 sınıfında yaklaşık yüzde 95,8, güç katsayısı ise tam yükte 0,86 dolayındadır. Bu değerler uygulamaya ve üreticiye göre değişse de, doğru kablo kesiti, koruma rölesi ve kontaktör seçimi için bu mertebeler yol göstericidir.

  • Güç: 110 kW (yaklaşık 150 HP).
  • Gerçek devir (4 kutup): ~1480 d/d.
  • Tam yük akımı (400V): ~195 A.
  • Verim (IE3): ~%95,8.

Soğutma ve Isıl Yönetim

110 kW gibi yüksek güçte üretilen ısı önemli bir tasarım konusudur. Standart motorlar mil ucundaki fanla kendi gövdesini soğutan IC411 tipi yüzey soğutmalıdır. Düşük devirde uzun süre çalışan sürücü kontrollü uygulamalarda bu öz soğutma yetersiz kalabilir; bu durumda bağımsız tahrikli (cebri) soğutma fanı eklenir. Döküm gövdenin geniş kanatçık yüzeyi ısı atımını destekler, ancak kanatçıkların tozdan arınmış tutulması ısıl performansı korumak için şarttır. Sargı sıcaklığının sensörle izlenmesi, aşırı ısınmayı erken yakalayarak pahalı bir motorun yanmasını önler.
