Üç fazlı bir şebekenin bulunmadığı evlerde, küçük atölyelerde ve tarımsal işletmelerde tek faz ve nötr hattıyla çalışabilen motorlara ihtiyaç duyulur. Tek fazlı asenkron motor tam bu noktada devreye girer; standart 220-230 V şebeke gerilimini kullanarak su pompasından kompresöre, fandan küçük tezgâhlara kadar pek çok uygulamayı besler. Aşağıda bu motorların yapısını, kalkış yöntemlerini, teknik özelliklerini ve doğru seçim kriterlerini ayrıntılı biçimde ele alıyoruz.

Tek Faz Neden Tek Başına Dönmez?

Üç fazlı motorlarda birbirine 120 derece faz farkıyla yerleştirilen sargılar, kendiliğinden döner bir manyetik alan oluşturur ve rotor bu alanı takip ederek döner. Tek fazda ise yalnızca tek bir sargı bulunduğundan, ortaya çıkan alan dönmez; ileri-geri salınan, yani titreşen bir alandır. Bu titreşen alan rotora başlangıçta net bir dönüş yönü veremez. Motor bir kez harekete geçirildiğinde dönmeyi sürdürür, ancak kendi başına kalkamaz. İşte bu yüzden tek fazlı asenkron motorlarda mutlaka bir yardımcı kalkış düzeneği bulunur.

Yardımcı Sargı ve Kalkış Kondansatörü

Kalkış sorununu çözmek için ana sargının yanına bir yardımcı (kalkış) sargısı eklenir ve bu sargıya seri bağlı bir kondansatör yerleştirilir. Kondansatör, yardımcı sargıdaki akımın ana sargıya göre faz farkıyla akmasını sağlar; böylece iki sargı birlikte yapay bir döner alan üretir ve rotor istenen yönde kalkış yapar.

  • Kalkış kondansatörlü (CSIR): Yüksek kalkış momenti gerektiren kompresör ve pompalarda kullanılır; motor devre aldıktan sonra santrifüj anahtar yardımcı sargıyı devreden çıkarır.
  • Sürekli kondansatörlü (PSC): Fan ve aspiratör gibi düşük kalkış momentli uygulamalarda kondansatör sürekli devrede kalır; sessiz ve uzun ömürlüdür.
  • Çift kondansatörlü (CSCR): Hem kalkış hem çalışma kondansatörü kullanılır; yüksek kalkış momenti ile yüksek verim bir arada elde edilir.

Yapısı ve Sincap Kafesli Rotor

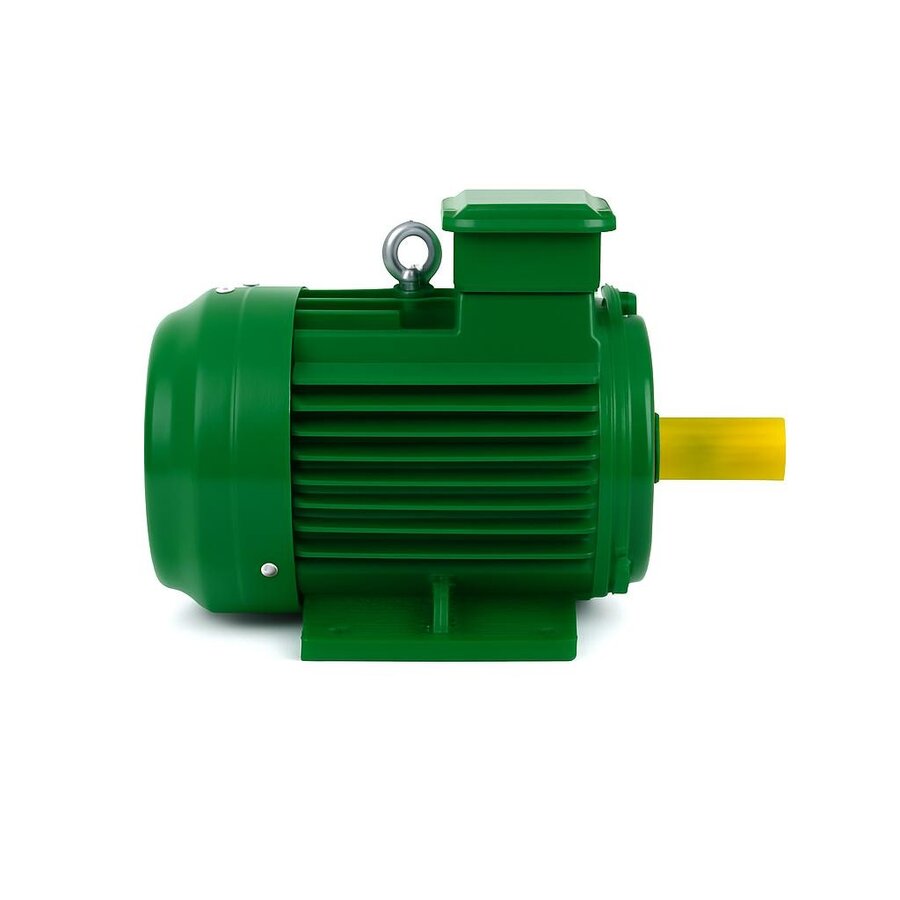

Tek fazlı asenkron motorun rotoru, üç fazlı kardeşleri gibi sincap kafesli yapıdadır. Rotor saçlarının oluklarına dökülen alüminyum çubuklar, iki uçtaki halkalarla kısa devre edilerek bir kafes oluşturur. Stator üzerindeki döner alan bu çubuklarda gerilim indükler, indüklenen akım yeniden bir alan üreterek rotoru sürükler. Rotorun dönüş hızı, döner alanın hızından daima biraz düşüktür; aradaki bu farka kayma (slip) denir ve motorun moment üretmesini sağlayan temel olaydır. Gövde genellikle alüminyum enjeksiyon ya da küçük güçlerde sac paketten oluşur; ısının dışarı atılması için kanatlı yapı ve uçta soğutma pervanesi bulunur.

Teknik Özellikler ve Anma Değerleri

Tek fazlı motorlar tipik olarak küçük güç aralığında üretilir ve aşağıdaki değerlerle anılır:

  • Güç aralığı: 0,06 kW ile yaklaşık 3 kW arası; bunun üzerindeki yüklerde üç faz tercih edilir.
  • Gerilim/frekans: 220-230 V / 50 Hz tek faz.
  • Devir: 2 kutup ile 2800-2900 d/d, 4 kutup ile 1400-1450 d/d; kayma nedeniyle senkron devirin (3000/1500 d/d) biraz altında çalışır.
  • Koruma sınıfı: Toz ve su sıçramasına karşı yaygın olarak IP55.
  • Yalıtım sınıfı: 155 °C sargı dayanımı sunan F sınıfı yalıtım.
  • Çalışma türü: Kesintisiz yükler için S1 sürekli çalışma rejimi.
  • Bağlantı biçimi: Ayaklı B3, flanşlı B5 veya B14 montaj seçenekleri.

Kullanım Alanları

Tek fazlı asenkron motorlar, üç faz çekmenin zor ya da maliyetli olduğu yerlerde geniş bir kullanım yelpazesine sahiptir. Hidrofor ve dalgıç pompalarda, küçük hava kompresörlerinde, banyo ve mutfak aspiratörlerinde, ahşap işleme tezgâhlarında, betoniyer ve harç karıştırıcılarında, kümes havalandırma fanlarında ve sera sulama sistemlerinde sıkça karşımıza çıkarlar. Düşük kurulum maliyeti ve standart prizle çalışabilme kolaylığı, bu motorları küçük ölçekli işletmelerin ilk tercihi yapar.

Verim, Kayma ve Üç Fazla Karşılaştırma

Tek fazlı motorlar yapıları gereği üç fazlı eşdeğerlerine göre biraz daha düşük verimlidir; kalkış sargısı, kondansatör kayıpları ve titreşen alanın doğası ek kayıplar getirir. Aynı güçte bir üç fazlı motor genellikle daha sessiz, daha verimli ve daha küçük gövdelidir. Bu nedenle güç ihtiyacı 2,2 kW'ı aştığında ve üç faz mevcutsa, üç fazlı bir motora yönelmek hem enerji hem de bakım açısından avantajlıdır. Verim odaklı projelerde IE3 verimli motorlar ile sağlanan tasarruf, motorun ömrü boyunca elektrik faturasında ciddi fark yaratır.

Bakım ve Sık Karşılaşılan Arızalar

Bu motorlarda en sık görülen arıza, kondansatörün kapasitesini yitirmesidir. Kondansatör zayıfladığında motor zorlanarak kalkar, ısınır ve homurdanma sesi çıkarır. Santrifüj anahtarın kontakları zamanla kirlenebilir ya da sıkışabilir; bu durumda yardımcı sargı devreden çıkamaz ve aşırı ısınarak yanabilir. Düzenli bakımda rulmanların gres durumu, sargı direnci ve izolasyon değeri (megger ölçümü) kontrol edilmeli, soğutma pervanesi ile gövde kanatlarındaki tozlar temizlenmelidir.

Dönüş Yönü ve Devreye Alma

Tek fazlı asenkron motorlarda dönüş yönü, yardımcı sargının ana sargıya göre bağlantı uçlarının yer değiştirilmesiyle tersine çevrilir; üç fazlı motorlardaki gibi iki fazın yer değiştirmesi söz konusu değildir. Bu nedenle yön değişikliği bağlantı kutusunda köprü düzenlemesiyle yapılır ve motor durdurulmadan yön değiştirilmemelidir. Devreye alırken şebeke geriliminin etiket değeriyle uyumlu olduğundan, kondansatörün doğru kapasitede takıldığından ve topraklama bağlantısının yapıldığından emin olunmalıdır. Uzun kablo mesafelerinde gerilim düşümü, motorun zor kalkmasına ve ısınmasına yol açabilir; bu durumda kablo kesitinin uygun seçilmesi gerekir. Aşırı yük altında çalışacak uygulamalarda termik koruma rölesi kullanmak, sargının yanmasını önler ve motor ömrünü uzatır.

Doğru Motoru Nasıl Seçmelisiniz?

Seçimde önce uygulamanın kalkış momenti ihtiyacı belirlenmelidir: kompresör gibi yük altında kalkan cihazlar için kalkış kondansatörlü tip, fan gibi boşta kalkanlar için sürekli kondansatörlü tip uygundur. Ardından güç, devir (kutup sayısı), montaj biçimi (B3/B5/B14) ve koruma sınıfı netleştirilir. Çalışma ortamı nemli veya tozluysa en az IP55 tercih edilmelidir. Ayrıca motorun çalışacağı yükün başlangıç davranışı önemlidir; ataletli yükler ya da yük altında sık duran-kalkan uygulamalar yüksek kalkış momenti gerektirir ve doğru kondansatör tipi bu noktada belirleyicidir. Anma akımı, etiket değerleri ve şebeke gerilimi de seçim sırasında mutlaka kontrol edilmelidir. İzmir merkezli tedarik ağımızla farklı güç ve montaj seçeneklerinde tek fazlı asenkron motorları stoktan sunuyor, uygulamanıza en uygun modelin belirlenmesinde teknik destek sağlıyoruz. Daha geniş ürün yelpazesi için ana sayfamızı inceleyebilirsiniz.
