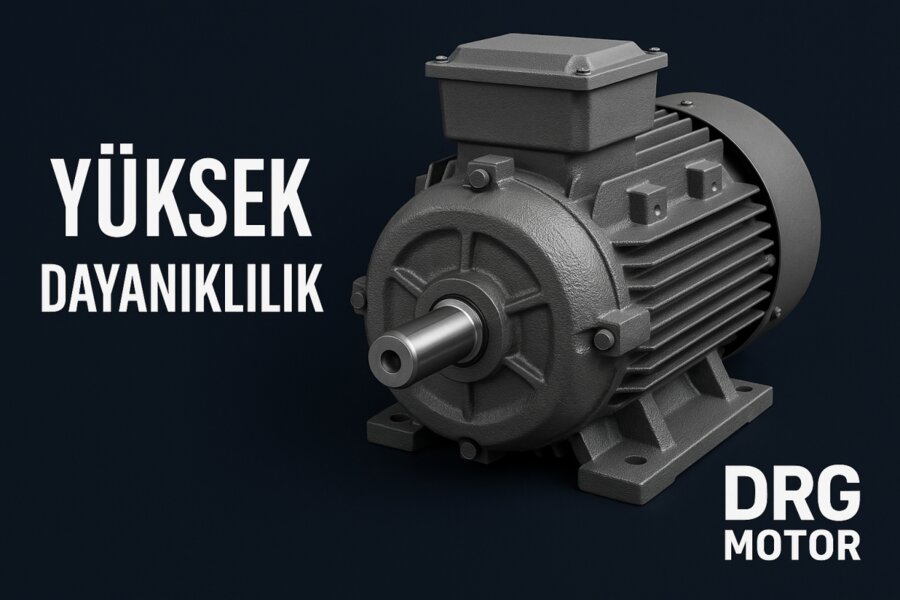

Sanayi tesislerinde elektrik faturasının büyük bölümü elektrik motorlarının tükettiği enerjiden oluşur. Bir motor satın alınırken ödenen bedel, o motorun çalışma ömrü boyunca harcadığı elektriğin yanında çoğu zaman küçük kalır. Bu nedenle motorun verim sınıfı, sadece teknik bir etiket değil, doğrudan işletme maliyetini belirleyen bir tercihtir. IE3 sınıfı motorlar, bu noktada premium verim seviyesini temsil eder ve hem tüketimi hem de uzun vadeli giderleri belirgin biçimde aşağı çeker.

Verim Sınıfları ve IE3'ün Konumu

Elektrik motorlarının verim seviyeleri IEC 60034-30-1 standardı ile sınıflandırılır. Bu standart motorları IE1 (standart verim), IE2 (yüksek verim), IE3 (premium verim) ve IE4 (süper premium verim), son düzenlemelerle birlikte IE5 olmak üzere kademelendirir. IE numarası büyüdükçe motorun aynı mekanik gücü daha az elektrik enerjisiyle ürettiği anlaşılır. IE3 sınıfı, premium verim basamağıdır ve birçok ülkede belirli güç aralıkları için zorunlu asgari seviye haline gelmiştir. Pratikte bir IE3 motor, IE1 muadiline kıyasla aynı işi yaparken kayda değer ölçüde daha az kayıp üretir.

Verim kazanımının kaynağı tek bir bileşen değildir. Daha kaliteli silisli sac paketleri demir kayıplarını azaltır, daha geniş bakır kesitli sargılar bakır kayıplarını düşürür, optimize edilmiş rotor tasarımı kayma kayıplarını sınırlar ve düşük sürtünmeli rulmanlar mekanik kayıpları azaltır. Bu iyileştirmelerin toplamı, IE3 sınıfının yüksek verim değerlerine ulaşmasını sağlar. Premium verim sınıfı motorlar hakkında daha fazla teknik ayrıntıyı IE3 elektrik motorları içeriğimizde bulabilirsiniz.

Kutup Sayısı, Devir ve Güç Aralığı

IE3 motorlar farklı devir ihtiyaçlarına göre çeşitli kutup yapılarıyla tedarik edilir. 50 Hz şebekede 2 kutuplu modeller yaklaşık 3000 d/d, 4 kutuplu modeller 1500 d/d, 6 kutuplu modeller ise 1000 d/d senkron hıza karşılık gelir. Gerçek çalışma devri, asenkron yapı gereği kayma (slip) kadar bu değerlerin altında kalır. Kutup sayısı seçimi uygulamaya göre yapılır: yüksek devir gerektiren pompa ve fanlarda 2 kutup, genel amaçlı tahriklerde 4 kutup, yüksek tork ve düşük devir isteyen konveyör ve kırıcılarda 6 veya daha fazla kutup tercih edilir.

  • 2 kutup / ~3000 d/d: yüksek devirli santrifüj pompa ve fanlar
  • 4 kutup / ~1500 d/d: en yaygın genel amaçlı uygulamalar
  • 6 kutup / ~1000 d/d: yüksek torklu konveyör ve karıştırıcılar

Güç aralığı genellikle 0,55 kW'tan başlayıp 355 kW'a kadar uzanan geniş bir yelpazeyi kapsar. 400V/50Hz standart şebeke gerilimi için tasarlanan bu motorlar, üç fazlı sincap kafesli asenkron yapıda olup endüstrinin büyük çoğunluğunda doğrudan kullanılabilir.

Yapısal Özellikler ve Koruma Sınıfı

IE3 motorlar standart olarak IP55 koruma sınıfında sunulur. Bu değer, motorun toza karşı korunduğunu ve her yönden gelen düşük basınçlı su püskürtmesine dayanıklı olduğunu ifade eder; bu sayede tozlu ve nemli sanayi ortamlarında güvenle çalışır. Sargı yalıtımı F sınıfıdır ve 155°C'ye kadar termal dayanım sağlar, ancak sıcaklık artışı çoğunlukla daha güvenli B sınıfı sınırlarında tutularak yalıtım ömrü uzatılır.

Gövde malzemesi uygulamaya göre değişir. Pik döküm gövdeli motorlar yüksek mekanik mukavemet ve titreşim sönümleme avantajı sunarken, alüminyum gövdeli modeller hafiflikleri ve daha iyi ısı atımıyla öne çıkar. Bağlantı biçimi B3 (ayaklı), B5 (flanşlı) veya B14 (yüzlü flanşlı) olarak seçilebilir; bu da motorun pompa, redüktör veya makine gövdesine doğrudan montajına imkân tanır.

S1 Sürekli Çalışma ve Termal Davranış

Çoğu IE3 motor S1 sürekli çalışma rejimine göre tasarlanır. S1, motorun anma gücünde sınırsız süre boyunca, sıcaklığı kararlı dengeye ulaşacak şekilde çalışabileceği anlamına gelir. Bu rejim pompa, fan ve konveyör gibi kesintisiz çalışan uygulamalar için idealdir. Yüksek verim, kayıpların ısıya dönüşen kısmını azalttığından, IE3 motorlar daha düşük gövde sıcaklığında çalışır. Daha serin çalışma; yalıtımın, rulmanların ve yağlamanın ömrünü uzatır, bu da bakım sıklığını ve duruş maliyetini düşürür.

Enerji Tasarrufunun Hesaplanması

IE3 motorun avantajı somut bir hesapla görülebilir. Yılda uzun saatler çalışan bir motorda verimdeki birkaç puanlık iyileşme bile, çalışma süresi yüksek olduğu için önemli bir kWh tasarrufuna dönüşür. Tasarruf miktarı; motor gücü, yıllık çalışma saati ve elektrik birim fiyatının çarpımıyla bulunur. Sürekli çalışan tesislerde verim farkından kaynaklanan elektrik tasarrufu, çoğu durumda motor ile muadili arasındaki fiyat farkını kısa sürede karşılar. Bu nedenle yatırım kararı verilirken yalnızca etiket fiyatına değil, ömür boyu toplam sahip olma maliyetine bakmak gerekir.

Uygulama Alanları

IE3 sınıfı motorlar, sürekli ve değişken yüklü pek çok endüstriyel uygulamada karşımıza çıkar:

  • İçme suyu temini ve arıtma hatlarında kullanılan pompa grupları
  • Endüstriyel havalandırma, duman tahliyesi ve proses fanları
  • Paketleme ve montaj hatlarındaki taşıma bantları
  • Basınçlı hava üreten kompresör ve vakum üniteleri
  • Maden ve agrega işleme tesislerindeki öğütme ve kırma ekipmanı

Bu uygulamalarda motor genellikle bir frekans invertörü (sürücü) ile birlikte kullanılarak hız kontrolü sağlanır; IE3'ün yüksek verimi, kısmi yük koşullarında da tasarrufu korur.

Doğru Motoru Seçerken

Doğru IE3 motoru belirlerken güç ihtiyacının yanında devir, montaj biçimi, gövde malzemesi ve ortam koşulları birlikte değerlendirilmelidir. Aşırı büyük seçilen bir motor düşük yükte verim eğrisinin dışına düşerek beklenen tasarrufu vermez; çok küçük seçilen motor ise zorlanarak ısınır ve ömrü kısalır. DRG olarak İzmir merkezli yapımızla farklı güç ve devir seçeneklerinde IE3 sınıfı motorları tedarik ediyor, uygulamanıza en uygun konfigürasyonun belirlenmesinde teknik destek sunuyoruz. Daha geniş ürün ve içerik yelpazesi için ana sayfamızı inceleyebilirsiniz.

IE3 ile Frekans İnvertörünün Birlikte Kullanımı

Pompa ve fan gibi değişken yüklü uygulamalarda motoru sabit hızda çalıştırıp debiyi vana ile kısmak, enerjinin önemli bir kısmını boşa harcar. Bu uygulamalarda IE3 motoru bir frekans invertörü ile birlikte kullanmak, devri ihtiyaca göre düşürerek tüketimi azaltır. Santrifüj karakterli yüklerde güç ihtiyacı devrin küpüyle değiştiğinden, devirdeki ufak bir azalma tüketimde belirgin bir düşüş sağlar. IE3 motorun yüksek verimi, invertörle sürülen kısmi yük noktalarında da korunur; böylece hem sabit hız avantajı hem de düşük kayıp bir araya gelir. İnvertörle çalışmada sargı yalıtımının gerilim darbelerine dayanıklı olması ve gerektiğinde ayrı bir soğutma fanı kullanılması, motorun düşük devirlerde de güvenle soğumasını sağlar.

Bakım ve Çalışma Ömrü

IE3 motorların düşük çalışma sıcaklığı, bakım yükünü doğrudan azaltır. Rulmanların düzenli yağlanması, gövde yüzeyinin tozdan arındırılması ve havalandırma kanallarının açık tutulması temel bakım adımlarıdır. Yalıtım direncinin periyodik ölçülmesi, nem ve yaşlanma kaynaklı sorunların erken fark edilmesini sağlar. Titreşim ve sıcaklık takibi yapılan tesislerde rulman arızaları daha bozulmadan tespit edilebilir; bu da plansız duruşları önler. Uygun bakımla IE3 motorlar uzun yıllar verimini koruyarak çalışır ve toplam sahip olma maliyetini düşük tutar.
