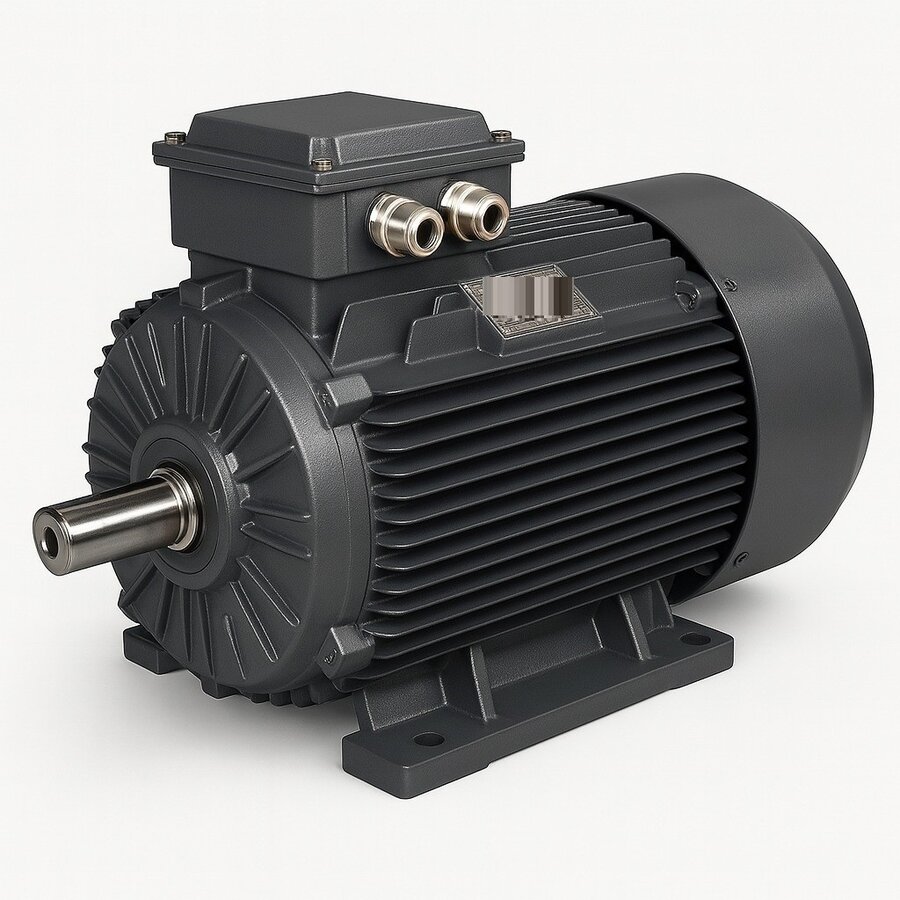

Enerji giderlerinin sanayi işletmelerinde toplam maliyetin önemli bir bölümünü oluşturduğu hatlarda, motor seçimi yalnızca güç-devir uyumuyla sınırlı bir karar değildir. Çalışma süresi uzun olan tahriklerde verim sınıfı, birkaç yıl içinde motorun satın alma bedelinin kat kat üzerinde bir elektrik tüketimi farkı yaratır. IE3, IE4 ve IE5 sınıfı motorlar, bu farkı işletme lehine çeviren, IEC 60034-30-1 standardına göre sınıflandırılmış yüksek verimli ürün ailesini oluşturur.

IEC 60034-30-1 ve Verim Sınıflarının Anlamı

Uluslararası IEC 60034-30-1 standardı, alçak gerilim asenkron motorları nominal verimlerine göre IE1 (standart), IE2 (yüksek), IE3 (premium), IE4 (süper premium) ve IE5 (ultra premium) olarak kademelendirir. Sınıf yükseldikçe motorun aynı mil gücünü daha az şebeke gücüyle üretmesi beklenir; yani kayıplar düşer. Örneğin 22 kW, 4 kutuplu bir motorda IE3 ile IE4 arasındaki bir-iki puanlık verim farkı küçük görünür, ancak yılda 6.000-8.000 saat çalışan bir tahrikte yıllık tüketim üzerinde kayda değer bir azalmaya karşılık gelir.

  • IE3 (Premium): Birçok uygulamada asgari yasal verim seviyesidir; pompa, fan ve konveyör hatlarında dengeli bir ilk yatırım ve işletme maliyeti sunar.
  • IE4 (Süper Premium): Sürekli çalışan ağır tahriklerde tercih edilir; kayıplar IE3'e göre belirgin biçimde azalır.
  • IE5 (Ultra Premium): Kesintisiz işleyen kompresör, ana fan ve büyük pompa gruplarında en düşük kayıp seviyesini hedefler.

Kutup Sayısı, Devir ve Yük Uyumu

Asenkron motorun senkron hızı kutup sayısına bağlıdır: 400 V / 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu motor 1500 d/d, 6 kutuplu motor ise 1000 d/d senkron hızda döner. Rotor, kayma (slip) nedeniyle bu değerin biraz altında çalışır. Yüksek devir gerektiren kompresör ve bazı fanlarda 2 kutup, genel amaçlı pompa ve konveyörlerde 4 kutup, düşük devirli karıştırıcı ve kırıcılarda ise 6 kutuplu motorlar yük profiline daha iyi oturur. Verim sınıfının faydası ancak doğru kutup-devir seçimiyle tam olarak ortaya çıkar.

Gövde Malzemesi: Pik Döküm ve Alüminyum

Yüksek verimli motorlarda gövde malzemesi hem ısıl davranışı hem de mekanik dayanımı belirler. Pik döküm (cast iron) gövde, titreşimi sönümleme ve ısıyı dış yüzeye dağıtma açısından üstündür; bu nedenle sürekli ve ağır yüklü hatlarda, konkasör ve kırıcı tesislerinde tercih edilir. Alüminyum gövde ise hafifliğiyle taşınması ve montajı kolay düşük güçlü uygulamalarda öne çıkar. İki seçenek de aynı verim sınıfında sunulabilir; karar uygulamanın ısıl yükü ve mekanik zorlanmasına göre verilir.

Koruma, Yalıtım ve Çalışma Rejimi

Yüksek verimli motorlar genellikle IP55 koruma sınıfında üretilir; bu değer toza karşı korunmayı ve her yönden gelen su püskürtmelerine dayanıklılığı ifade eder; tozlu seramik, çimento ve gıda tesisleri için uygundur. Yalıtım F sınıfıdır ve 155 °C sargı sıcaklığına kadar güvenli çalışmaya izin verir. Standart çalışma rejimi, kesintisiz görev anlamına gelen S1'dir; motorun tam yükte sürekli dönmesi durumunda sargı sıcaklığının kararlı bir değere oturması esas alınır.

Sincap Kafesli Rotor ve Mekanik Sağlamlık

Bu motorların büyük çoğunluğu sincap kafesli rotora sahiptir. Fırça ve bilezik içermeyen bu yapı, bakım ihtiyacını azaltır ve uzun servis ömrü sağlar. Verim sınıfı yükseldikçe rotor barları, stator sac paketinin kalitesi ve sargı bakır kesiti iyileştirilerek kayıplar düşürülür. Kaliteli rulmanlar ve dengeli rotor, hem titreşimi hem de gürültüyü azaltarak motorun her devirde kararlı çalışmasına katkı sağlar.

Uygulama Alanları

IE3-IE5 sınıfı motorlar geniş bir endüstriyel yelpazede kullanılır. Su ve atık su pompalarında, havalandırma ve proses fanlarında, üretim hatlarındaki konveyörlerde, vidalı ve pistonlu kompresörlerde, kırıcı ve değirmenlerde verim sınıfının getirdiği tasarruf doğrudan elektrik faturasına yansır. Özellikle gün boyu çalışan tahriklerde, yüksek verimli motora geçiş, ek yatırımı görece kısa sürede geri kazandırır. Konuyu daha ayrıntılı incelemek için IE3 elektrik motorları sayfasındaki teknik açıklamalar yol gösterici olur.

Enerji Tasarrufu Nasıl Hesaplanır

Verim sınıfının getirisini görmek için basit bir yaklaşım yeterlidir. Bir motorun şebekeden çektiği güç, mil gücünün verime bölünmesiyle bulunur. İki verim sınıfı arasındaki güç farkı, yıllık çalışma saati ve elektrik birim fiyatıyla çarpıldığında yıllık tasarruf ortaya çıkar. Sürekli çalışan tahriklerde bu fark, motorlar arasındaki ilk yatırım farkını çoğu zaman birkaç yıl içinde karşılar; sonraki yıllarda ise net kazanç olarak işletmede kalır.

Motor Boyutlandırma ve Aşırı Boyutlandırmanın Maliyeti

Verim sınıfı kadar motorun doğru boyutlandırılması da enerji performansını etkiler. Bir asenkron motor en yüksek verimini genellikle nominal gücünün yüzde 75-100 yük aralığında verir. Çok büyük seçilen bir motor, sürekli düşük yükte çalışarak hem güç katsayısının düşmesine hem de verim eğrisinin tepe noktasından uzaklaşmasına yol açar. Bu nedenle yüksek verim sınıfı bir motorun sağladığı kazanç, ancak yük profiline uygun bir güç seçimiyle birleştiğinde tam olarak ortaya çıkar. Uygulamanın gerçek yük momenti ölçülerek seçilen motor, hem ilk yatırımı hem de yıllık tüketimi en uygun seviyede tutar.

Frekans İnvertörü ile Birlikte Kullanım

Değişken debili pompa ve fan uygulamalarında yüksek verimli motorlar, frekans invertörü (sürücü) ile birlikte kullanıldığında ek tasarruf sağlar. Devir, gerçek ihtiyaca göre düşürüldüğünde fan ve pompa gücü devrin küpüyle orantılı biçimde azalır; yani kısmi yükte küçük bir hız düşüşü bile belirgin enerji kazancı verir. IE3-IE5 sınıfı motorların düşük temel kayıpları, sürücülü çalışmada bu kazancı daha da büyütür. Sürücü seçilirken motorun yalıtım sınıfı ve termik koruması göz önünde bulundurulur.

Bakım ile Verimin Korunması

Yüksek verimli bir motor, doğru bakım yapılmadığında zamanla başlangıçtaki verim seviyesinin altına düşebilir. Rulmanların düzenli greslenmesi, soğutma kanatlarının ve fan kapağının tozdan arındırılması, hava aralığındaki dengenin korunması ve sargı yalıtımının periyodik kontrolü, motorun nominal verimini uzun yıllar koruması için gereklidir. Kirlenmiş bir soğutma yüzeyi sargı sıcaklığını yükseltir, bu da hem verimi düşürür hem de yalıtım ömrünü kısaltır. Bu nedenle yüksek verim sınıfının getirdiği kazancı sürdürmek, planlı bakımla doğrudan ilişkilidir.

DRG Motor ile Doğru Verim Sınıfı Seçimi

İzmir merkezli DRG Motor, IE3, IE4 ve IE5 verim sınıflarında alçak gerilim asenkron motorları geniş bir güç bandında tedarik eder. Uygulamanızın gücü, devri, çalışma rejimi ve bağlantı tipi netleştirildiğinde, tasarruf ve dayanıklılığı birlikte gözeten en uygun model belirlenir. Daha fazla bilgi ve güncel teklif için DRG Motor üzerinden iletişime geçebilir, tesisinize uygun verim sınıfı ve teslim süresi için teknik destek alabilirsiniz.
