Sanayi ve üretim tesislerinde enerji verimliliği, doğrudan işletme maliyetini etkileyen somut bir başlıktır. Elektrik motorları, bir tesisin toplam elektrik tüketiminin büyük bölümünü oluşturduğu için, motorun verim sınıfı yıllık fatura üzerinde belirleyici olur. IE3 sınıfı yüksek verimli motorlar, makul bir ilk yatırımla düşük kayıpları bir araya getirdiği için bugün pek çok uygulamada standart tercih haline gelmiştir. Bu yazıda IE3 motorların neden verimli olduğunu, teknik özelliklerini ve hangi uygulamalarda fark yarattığını ele alıyoruz.

IE3 Verim Sınıfı Ne İfade Eder

IE kodu, IEC 60034-30-1 standardına göre bir motorun verim sınıfını gösterir. IE3 "premium verim" anlamına gelir ve aynı güç ile devirde IE1 veya IE2 motorlara göre daha az kayıpla çalışır. Verim, motora verilen elektriksel gücün ne kadarının şaftta mekanik güce dönüştüğüdür. Kalan kısım; bakır, demir, sürtünme ve yük kayıpları olarak ısıya dönüşür. IE3 motorlarda bu kayıplar daha düşük sac malzemesi, daha fazla bakır ve optimize edilmiş rotor tasarımıyla azaltılır.

Verimi Yükselten Tasarım Detayları

Bir motoru "yüksek verimli" yapan şey tek bir parça değil, bir dizi iyileştirmenin toplamıdır:

  • Sargıda daha fazla ve daha kaliteli bakır kullanımı, direnç kayıplarını düşürür.
  • Düşük kayıplı silisli sac, demir (nüve) kayıplarını azaltır.
  • Optimize sincap kafesli rotor, kaymayı (slip) ve rotor kayıplarını düşürür.
  • Daha verimli soğutma fanı ve yatak tasarımı, sürtünme-rüzgar kayıplarını sınırlar.

Bu iyileştirmeler motoru çalışırken daha az ısıtır. Daha düşük çalışma sıcaklığı, F sınıfı yalıtımın ömrünü uzatır ve arıza olasılığını azaltır; yani verim sadece enerjiyi değil, motorun dayanıklılığını da olumlu etkiler.

Teknik Özellikler

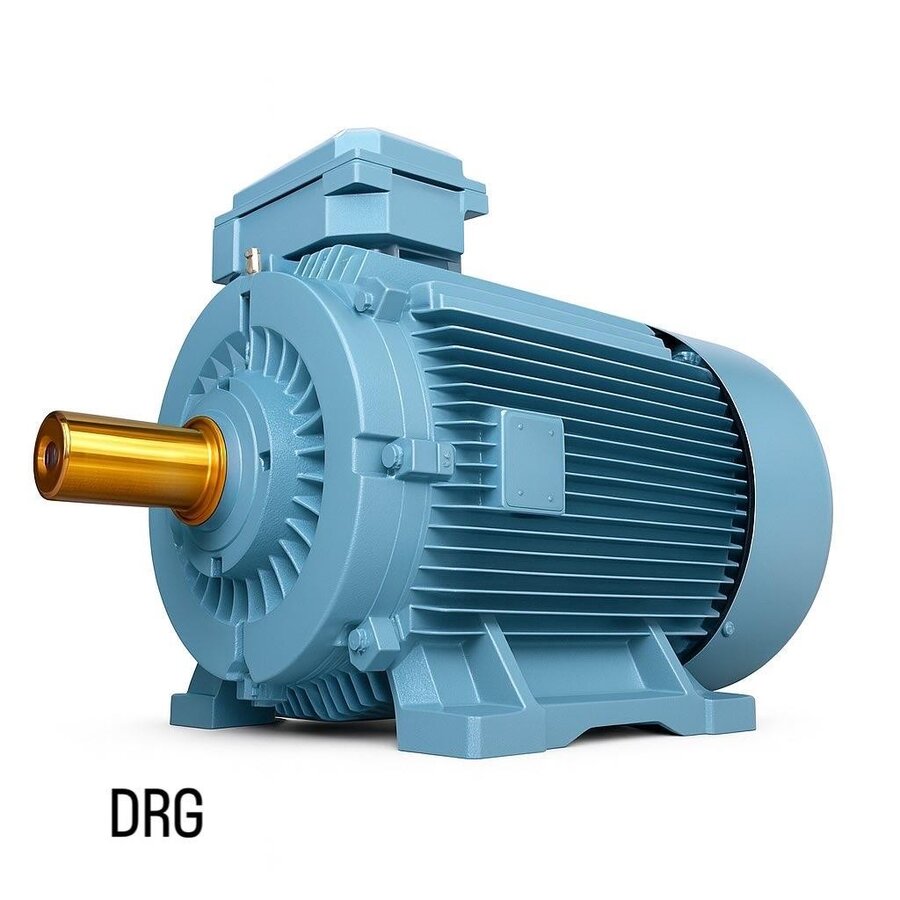

Tipik bir IE3 motor şu özellikleri taşır: 0,55 - 355 kW güç aralığı, 400V / 50Hz besleme, F sınıfı yalıtım, IP55 koruma, S1 sürekli çalışma rejimi ve sincap kafesli rotor. Devir, kutup sayısına bağlıdır: 2 kutuplu modeller 3000 d/d, 4 kutuplu modeller 1500 d/d, 6 kutuplu modeller 1000 d/d senkron devirde döner. Bağlantı tipi uygulamaya göre B3 (ayaklı), B5 (flanşlı) veya B14 (yüz flanşlı) olarak seçilir. Gövde, ağır sanayi için pik döküm veya hafif uygulamalar için alüminyum olabilir.

Asenkron Yapı ve Çalışma Prensibi

IE3 motorların büyük bölümü üç fazlı asenkron (sincap kafesli) tasarımdır. Stator sargılarına uygulanan üç fazlı gerilim, döner bir manyetik alan oluşturur; bu alan rotorda akım indükler ve rotor tork üreterek döner. Rotor, senkron devirin biraz altında döner ve aradaki fark kaymadır. Yüksek verimli IE3 motorlarda kayma düşük tutulduğu için rotor daha az ısınır ve daha az enerji kaybeder. Asenkron yapı hakkında daha fazla bilgi için asenkron AC motorlar içeriğini inceleyebilirsiniz.

Enerji Tasarrufu Örneği

Verim farkının pratik karşılığını bir hesapla görelim. 22 kW şaft gücünde, yılda 6000 saat çalışan bir motoru ele alalım. IE2 verimi %91,6, IE3 verimi %92,7 olsun:

  • IE2 çektiği güç: 22 / 0,916 = 24,02 kW
  • IE3 çektiği güç: 22 / 0,927 = 23,73 kW
  • Yıllık tasarruf: (24,02 - 23,73) x 6000 ≈ 1740 kWh

Bu tasarruf tek bir motor içindir; çok sayıda motorun bulunduğu bir tesiste toplam getiri katlanarak artar. Hesabın gerçeği yansıtması için motorun yıllık çalışma saatini ve ortalama yük oranını doğru girmek gerekir, çünkü kısmi yükte verim değerleri bir miktar değişir.

Hangi Uygulamalarda Fark Yaratır

IE3 motorlar, günün büyük bölümünde devrede kalan uygulamalarda en yüksek faydayı verir:

  • Sürekli çalışan santrifüj pompalar
  • Havalandırma ve proses fanları
  • Bant ve zincirli konveyörler
  • Vidalı ve pistonlu kompresörler
  • Kırıcı, değirmen ve karıştırıcılar

Bu uygulamaların ortak özelliği uzun çalışma süresidir; çalışma saati arttıkça verimin yıllık faturadaki etkisi büyür. Kesikli ve kısa süreli çalışan makinelerde fark daha sınırlı kalır, ancak IE3 birçok güç sınıfında zaten standart alt sınır olduğu için pratikte yaygın tercih edilir.

Koruma Sınıfı ve Yalıtım Sınıfının Önemi

Yüksek verimli bir motorun sahadaki ömrü, yalnızca verim değerine değil, doğru koruma ve yalıtım seçimine de bağlıdır. IP55 koruma sınıfı, motorun toz girişine ve her yönden gelen su püskürmesine karşı korunduğunu ifade eder; bu, tozlu üretim alanlarında ve neme açık ortamlarda güvenli çalışma sağlar. F sınıfı yalıtım ise sargının yüksek sıcaklıklara dayanmasına imkân verir. IE3 motorlar daha az ısındığı için F sınıfı yalıtım pratikte daha düşük sıcaklıkta çalışır; bu da yalıtımın ömrünü uzatır ve beklenmedik sargı arızası riskini azaltır. Yani verim ve dayanıklılık birbirini besleyen iki özelliktir.

Frekans İnvertörü ile Kullanım

Birçok modern uygulamada IE3 motor, sabit hızda değil bir frekans invertörü (sürücü) üzerinden değişken hızda çalıştırılır. Pompa ve fan gibi yükü hıza bağlı uygulamalarda hızı düşürmek, tüketimi belirgin biçimde azaltır; çünkü bu tip yüklerde güç ihtiyacı devirle birlikte hızla düşer. IE3 motorların düşük kayıplı yapısı, invertörle birlikte kullanıldığında toplam sistem verimini daha da yukarı taşır. İnvertörlü kullanımda motorun yalıtımının uygun olması ve gerekli durumlarda zorlamalı soğutmanın değerlendirilmesi önemlidir, çünkü çok düşük devirlerde motorun kendi fanı yeterli soğutmayı sağlayamayabilir.

Doğru IE3 Motoru Seçmek

Doğru seçim için güç (kW), devir/kutup, bağlantı tipi, gövde malzemesi ve koruma sınıfının uygulamaya uygun belirlenmesi gerekir. Aşırı büyük seçilen bir motor sürekli kısmi yükte çalışır ve verimini tam kullanamaz; küçük seçilen bir motor ise zorlanır ve ısınır. Bu yüzden seçim, gerçek yük ihtiyacına göre yapılmalıdır. İzmir merkezli tedarik altyapımızla farklı güç, devir ve gövde seçeneklerinde IE3 motorları uygun şartlarla sunuyor, uygulamanıza en uygun modeli birlikte belirliyoruz.

Verimli Motorla Kazanılan

Yüksek verimli IE3 motor, makul bir ilk yatırımla düşük enerji kaybını ve uzun ömrü bir araya getirir. Sürekli çalışan hatlarda fatura üzerindeki etkisi kısa sürede hissedilirken, daha düşük çalışma sıcaklığı sayesinde motorun dayanıklılığı da artar. Önemli olan, motoru gerçek yük profiline ve çalışma saatine göre doğru seçmektir; doğru seçilen bir IE3 motor, hem işletme maliyetini hem de bakım yükünü uzun vadede düşürür. Diğer motor gruplarını incelemek için ana sayfamıza göz atabilirsiniz.
