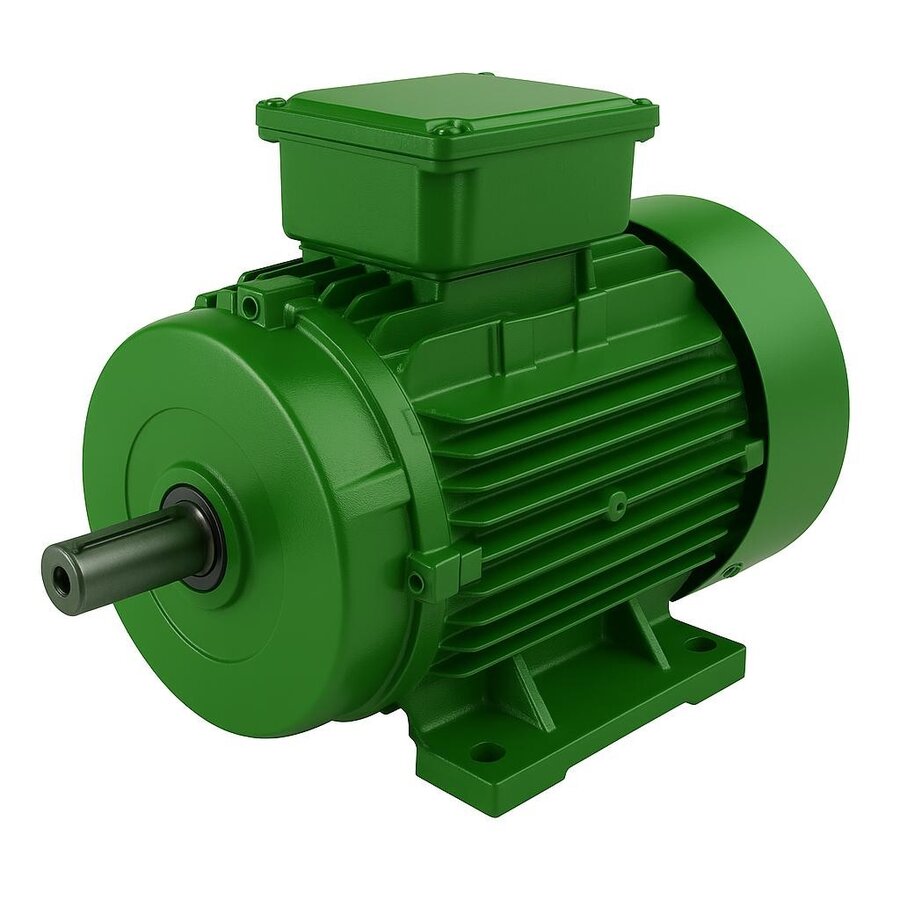

1000 devir/dakika değerindeki yüksek kW elektrik motorları, 6 kutuplu yapısıyla düşük devirde yüksek tork üreten ve ağır yüklerin doğrudan tahrikinde tercih edilen motorlardır. Düşük devir, çoğu uygulamada redüktör ihtiyacını azaltarak mekanik kaybı düşürür ve sistemi sadeleştirir. İzmir merkezli tedarik altyapımızla 6 kutuplu yüksek güçlü motorları, yükünüzün tork ihtiyacına göre sunuyoruz.

Kutup Sayısı ve Devir İlişkisi

50 Hz şebekede bir asenkron motorun senkron hızı kutup sayısıyla belirlenir. Frekans aynı kaldıkça kutup sayısı arttıkça hız düşer: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d, 8 kutup ise 750 d/d demektir. Gerçek hız, yük altındaki kayma (slip) nedeniyle bu değerlerin biraz altındadır; örneğin 6 kutuplu bir motor tam yükte yaklaşık 960–985 d/d aralığında döner. Kayma, sincap kafesli rotorda tork üretebilmek için gerekli olan doğal farktır.

6 Kutuplu Yapının Avantajı

Aynı güçte bir motorda devir düştükçe tork artar; çünkü güç, tork ile devrin çarpımına bağlıdır. 6 kutuplu 1000 d/d motor, 4 kutuplu 1500 d/d motora göre aynı kW'ta belirgin biçimde daha yüksek tork üretir. Bu özellik, başlangıçta yüksek atalet momentine sahip ve yavaş ama güçlü dönmesi gereken yükler için idealdir. Kırıcılar, karıştırıcılar, büyük santrifüj fanlar ve değirmen tahrikleri bu sınıfın tipik uygulamalarıdır.

Düşük Devirde Yüksek Tork Ne Kazandırır?

1000 d/d motorlar yükü daha yumuşak kaldırır ve kalkışta mekanik zorlanmayı azaltır. Bunun pratik getirileri şunlardır:

  • Kayış, kaplin ve dişli gibi aktarma elemanlarında aşınma yavaşlar.
  • Sistem daha sessiz ve titreşimsiz çalışır.
  • Birçok uygulamada redüktör ortadan kalkar ya da küçülür; böylece hem maliyet hem mekanik kayıp düşer.
  • Yatak ve mil üzerindeki dinamik yükler azalır, bu da ömrü uzatır.

Düşük devir, hızdan çok torkun önemli olduğu ağır tahriklerde bu yüzden öne çıkar.

Redüktörlü Yüksek Devir mi, Doğrudan Düşük Devir mi?

Bir yükü 1000 d/d ile döndürmek için iki yol vardır: 1500 d/d'lik bir motoru redüktörle yavaşlatmak ya da doğrudan 6 kutuplu bir motor kullanmak. Doğrudan tahrik, redüktördeki dişli sürtünmesini ve yağlama bakımını ortadan kaldırarak sistem verimini artırır ve arıza noktası sayısını azaltır. Çok daha düşük devir gerektiğinde redüktör kaçınılmazdır; ancak hedef hız 1000 d/d civarındaysa doğrudan 6 kutuplu motor genellikle daha sade ve dayanıklı çözümdür.

Güç ve Tork Hesabı: Sayısal Bir Bakış

Bir motorun mil torku, gücün açısal hıza bölünmesiyle bulunur ve pratik formülü T (Nm) = 9550 × P (kW) / n (d/d) biçimindedir. Bu bağıntı, devir düştükçe aynı güçten neden daha fazla tork elde edildiğini açıkça gösterir. Aşağıdaki karşılaştırma, aynı 30 kW gücün farklı devirlerde ürettiği yaklaşık nominal torku verir:

  • 1500 d/d (4 kutup): yaklaşık 191 Nm tork.
  • 1000 d/d (6 kutup): yaklaşık 286 Nm tork.
  • 750 d/d (8 kutup): yaklaşık 382 Nm tork.

Görüldüğü gibi 6 kutuplu seçenek, 4 kutuplu eşine göre yaklaşık yüzde elli daha fazla tork sunar. Bu yüzden tork talebi yüksek bir kırıcıyı veya karıştırıcıyı doğrudan döndürürken, gücü gereksiz yere büyütmek yerine devri düşürmek çoğu zaman daha ekonomik ve yerinde bir tercihtir.

Gövde, Koruma ve Yalıtım

Yüksek kW 1000 d/d motorlar genellikle pik döküm gövdeyle sunulur; bu malzeme titreşimi sönümler ve ağır sanayi koşullarında mekanik dayanım sağlar. IP55 koruma sınıfı toz ve su püskürmesine karşı içeriyi kapatır, F sınıfı yalıtım ise yüksek sıcaklığa dayanacak güvenlik payını verir. S1 sürekli çalışma rejimi, motorun aralıksız tam yükte ısıl dengede kalmasını ifade eder. B3 ayaklı, B5 flanşlı veya B14 pabuçlu bağlantı seçenekleriyle çoğu makineye uyum sağlar.

Verim Sınıfının Önemi

Ağır ve sürekli çalışan yüklerde verim sınıfı doğrudan enerji faturasına yansır. IEC 60034-30-1 standardı motorları verimlerine göre IE1'den IE5'e kadar sınıflandırır; IE3 Premium veya IE4 Süper Premium sınıfı bir 1000 d/d motor, aynı işi daha az kayıpla yaptığından yıl boyunca biriken kilovatsaat tüketimini gözle görülür biçimde düşürür. Motorun günde çok saat döndüğü kırıcı veya fan uygulamalarında bu fark, ek maliyeti kısa sürede karşılayabilir. Bu nedenle güç ve devir seçilirken verim sınıfı da en baştan birlikte değerlendirilmelidir.

Asenkron Yapı ve Sincap Kafesli Rotor

Yüksek kW 1000 d/d motorların ezici çoğunluğu sincap kafesli asenkron yapıdadır. Bu yapıda stator sargısının oluşturduğu döner manyetik alan, rotordaki iletken çubuklarda akım indükler ve bu akım manyetik alanla etkileşerek tork üretir. Fırça, bilezik veya kolektör gibi aşınan parça bulunmadığından bakım ihtiyacı düşüktür ve motor ağır sanayi koşullarına dayanıklıdır. Düşük devirli 6 kutuplu modellerde rotorun büyük çapı ve yüksek atalet momenti, ağır yüklerin yumuşak kaldırılmasına da katkı sağlar. Bu sağlam yapı, kırıcı ve karıştırıcı gibi darbeli yüklerde tercih edilmesinin başlıca nedenidir.

Kalkış Akımı ve Yol Verme

Yüksek güçlü motorlar doğrudan yol verildiğinde, nominal akımın birkaç katına çıkan bir kalkış akımı çeker. Bu durum hem şebekede gerilim düşmesine hem de mekanik sistemde ani torka yol açabilir. Yüksek atalet momentli yüklerde kalkış süresi uzadığından, bu zorlanmayı azaltmak için yıldız-üçgen yol verme, yumuşak yol verici (soft starter) veya frekans sürücüsü kullanmak yaygın bir çözümdür. Sürücülü çalışma ayrıca devri ihtiyaca göre ayarlama ve değişken yükte ek enerji tasarrufu sağlama imkânı da sunar. Yol verme yönteminin doğru seçilmesi, hem motorun hem aktarma elemanlarının ömrünü uzatır.

Bakım, Soğutma ve Uzun Ömür

Düşük devirli yüksek kW motorlarda uzun ömür, büyük ölçüde doğru bakım ve soğutmaya bağlıdır. 1000 d/d motorlar 1500 d/d eşlerine göre daha yavaş döndüğünden gövde üzerindeki fan da daha yavaş hava sevk eder; bu nedenle soğutma kanatlarının ve fan kapağının tozdan, liften ve birikintiden arınmış tutulması ısıl performans açısından önemlidir. Periyodik kontrolde dikkat edilmesi gereken başlıca noktalar şunlardır:

  • Rulman yağlamasının üretici aralığına göre yenilenmesi ve anormal sesin erken fark edilmesi.
  • Megger ile yalıtım ölçümü yapılarak sargının nemlenip nemlenmediğinin ve izolasyon ömrünün takip edilmesi.
  • Klemens bağlantılarının sıkılığı ve kontak ısınmasının kontrolü.
  • Kaplin veya kayış hizasının düzeltilmesi, böylece mil ve rulman üzerindeki yan yüklerin azaltılması.

Bu basit ama düzenli kontroller, ağır yük altında çalışan bir motorun arıza riskini belirgin biçimde azaltır ve plansız duruşların önüne geçer.

Sektörel Kullanım Örnekleri

1000 d/d sınıfının doğal hızı, çok sayıda ağır sanayi prosesiyle örtüşür. Çimento ve maden tesislerinde çeneli ve darbeli kırıcılar, kalkışta yüksek tork istediğinden bu motorlarla doğrudan tahrik edilir. Su ve atık su tesislerinde büyük çaplı eksenel ve radyal fanlar, düşük devirde yüksek hava debisini sessizce taşır. Gıda ve kimya sektöründe büyük karıştırıcılar ve mikserler, ürünü zorlamadan ama güçlü biçimde döndürmek için 6 kutuplu motorları kullanır. Ağaç ve geri dönüşüm hatlarında parçalayıcılar, değişken ve darbeli yük profiline pik döküm gövdeli düşük devirli motorlarla dayanır. Her bir uygulamada ortak nokta, hızdan çok kararlı ve yüksek torkun aranmasıdır.

Doğru Tork ve Güç Kombinasyonunu Belirlemek

6 kutuplu 1000 d/d yüksek güçlü motorları 355 kW'a kadar tedarik ediyoruz. Doğru seçim için yükünüzün talep ettiği tork, atalet momenti, kalkış sıklığı ve günlük çalışma süresi birlikte değerlendirilir. Yükün başlangıçta ne kadar tork istediği ve çalışma boyunca nasıl bir profil çizdiği netleştiğinde, en uygun güç, gövde ve verim sınıfı kombinasyonunu öneririz. Daha geniş ürün ailesi ve teknik destek için ana sayfamızı ziyaret edebilirsiniz.
