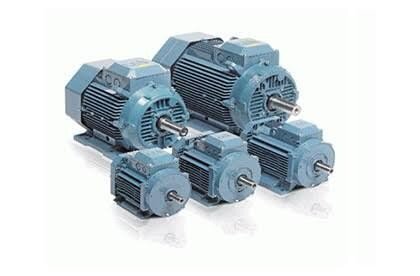

Endüstriyel tahrik sistemlerinde güç ihtiyacı, birkaç yüz wattlık küçük makinelerden yüzlerce kilovatlık ağır sanayi tezgâhlarına kadar geniş bir aralığa yayılır. Bu geniş güç skalasının her noktasında dayanıklı ve kararlı bir çözüm arandığında pik döküm gövdeli elektrik motorları öne çıkar. Düşük kW değerlerinden yüksek kW değerlerine kadar dökme demir gövde, mekanik dayanımı ve titreşim sönümleme kabiliyetiyle güvenilir bir omurga oluşturur.

Pik Döküm Gövdenin Güç Aralığındaki Rolü

Pik döküm, gri dökme demirden elde edilen yüksek rijitlikli bir gövde malzemesidir. Düşük güçlü uygulamalarda bile ek bir mekanik güvence sağlarken, asıl avantajını yüksek güçlerde gösterir. 0,55 kW gibi küçük değerlerden 355 kW'a kadar uzanan geniş bir aralıkta dökme demir gövde tercih edilebilir. Güç arttıkça motorun maruz kaldığı tork, ısı ve titreşim de artar; bu noktada gövdenin kütlesi ve sertliği belirleyici hale gelir.

Düşük kW Pik Gövde Motorların Kullanımı

Düşük güçlü pik gövdeli motorlar, genellikle 0,55 kW ile 7,5 kW arasındaki uygulamalarda kullanılır. Bu sınıfta alüminyum gövde de bir alternatif olsa da, mekanik darbe veya titreşimin yoğun olduğu ortamlarda dökme demir tercih edilir. Küçük kırıcılar, dozaj pompaları, karıştırıcılar ve hassas konveyörler bu gruba örnektir.

  • Yüksek mekanik dayanım gerektiren küçük makineler.
  • Titreşimin sönümlenmesi istenen hassas uygulamalar.
  • Tozlu, darbeli veya açık saha ortamları.
  • 4 kutuplu 1500 d/d veya 6 kutuplu 1000 d/d düşük devirli tahrikler.

Bu güç aralığındaki pik gövdeli motorları farklı kutup ve devir seçenekleriyle İzmir merkezli stoğumuzdan tedarik ediyoruz.

Yüksek kW Pik Gövde Motorların Kullanımı

Güç değeri 30 kW'ın üzerine çıktığında pik döküm gövde neredeyse standart hale gelir. 45, 75, 110, 160, 250 ve 355 kW gibi büyük değerlerde dökme demir gövde, hem mekanik gerilmeleri taşımak hem de açığa çıkan yüksek ısıyı geniş yüzeyiyle atmosfere atmak için gereklidir. Bu güçlerde alüminyum gövde, mekanik dayanım açısından yetersiz kalır.

  • Ağır konveyör ve elevatör sistemleri.
  • Büyük santrifüj ve dalgıç pompalar.
  • Endüstriyel kompresörler ve vakum sistemleri.
  • Kırıcı, değirmen ve ağır karıştırıcılar.

Kutup Sayısı ve Devir İlişkisi

Pik gövdeli motorlarda da temel fizik aynıdır: 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde döner. Yük altında sincap kafesli rotorda oluşan kayma (slip) nedeniyle gerçek devir bir miktar düşer. Yüksek kW motorlarda genellikle düşük devirli ve yüksek torklu seçenekler tercih edilir; çünkü ağır yükleri hareket ettirmek için yüksek başlangıç torkuna ihtiyaç duyulur. Doğru kutup-devir seçimi, hem enerji tüketimini hem de mekanik ömrü doğrudan etkiler.

Isı Yönetimi ve Soğutma

Yüksek güçlü motorlarda açığa çıkan ısı önemli bir tasarım faktörüdür. Pik döküm gövdenin büyük kütlesi ve derin kanatçık yapısı, bu ısıyı geniş bir yüzeyden atmosfere aktarır. Standart olarak IC411 yüzey soğutmalı, IP55 koruma sınıfı ve F sınıfı yalıtım ile sunulan motorlar, S1 sürekli çalışma rejiminde kesintisiz hizmet verebilecek şekilde tasarlanır. Yüksek kW değerlerinde ısıl kararlılık, motor ömrünü belirleyen en önemli unsurlardan biridir.

Bağlantı Tipleri ve Montaj

Pik gövdeli motorlar B3 ayaklı, B5 büyük flanşlı veya B14 küçük flanşlı bağlantı seçenekleriyle sunulur. Düşük kW motorlarda B14 flanş yaygınken, yüksek kW motorlarda genellikle B3 ayaklı veya B5 flanşlı montaj kullanılır. Dökme demir gövdenin rijitliği, ağır redüktör veya pompa kaplinleri ile yapılan bağlantılarda hizalamanın uzun süre korunmasını sağlar. Bu da titreşim ve rulman aşınmasını azaltarak bakım maliyetini düşürür.

Verim ve Enerji Tasarrufu

Gövde malzemesi mekanik dayanımı belirlerken, enerji giderini belirleyen asıl unsur motorun verim sınıfıdır. IEC 60034-30-1 standardına göre IE1'den IE5'e uzanan sınıflar, motorun aynı işi ne kadar az kayıpla yaptığını gösterir. Yüksek kW motorlarda küçük bir verim farkı bile yıllık enerji faturasında büyük tutarlara karşılık gelir. Sürekli çalışan büyük bir tahrikte IE3 sınıfı bir motor tercih etmek, kısa sürede kendini amorti edebilecek bir enerji kazancı sağlar.

Doğru Pik Gövde Motorun Seçimi

Düşük veya yüksek kW fark etmeksizin doğru motoru seçmek; güç ihtiyacı, kutup-devir, bağlantı tipi, ortam koşulları ve verim sınıfının birlikte değerlendirilmesini gerektirir. Yük profili sabit ve sürekliyse S1 rejimde yüksek verimli bir model, kesikli yük varsa farklı bir çalışma rejimi uygun olabilir. Tüm bu kriterleri uygulamanıza göre değerlendirerek, geniş güç aralığındaki pik gövdeli motorları doğru kutup ve bağlantı seçenekleriyle stoktan tedarik ediyoruz.

Mekanik Dayanım ve Titreşim Sönümleme

Pik döküm gövdenin en belirgin üstünlüğü, yüksek kütlesi sayesinde mekanik titreşimleri sönümlemesidir. Yüksek kW motorlarda dönen rotorun ve sincap kafesli yapının ürettiği salınımlar, hafif bir gövdede gürültü ve erken aşınma olarak ortaya çıkarken, dökme demir gövdede büyük ölçüde sönümlenir. Bu durum hem çalışma sesini azaltır hem de rulman ömrünü uzatır. Ağır konveyör veya kırıcı gibi darbeli yüklerin söz konusu olduğu uygulamalarda gövdenin bu sönümleme kapasitesi, sistemin uzun ömürlü olmasını doğrudan etkiler.

Çalışma Rejimi ve Yük Profili Seçimi

Bir motorun doğru boyutlandırılması, yalnızca güç değerine değil çalışma rejimine de bağlıdır. S1 sürekli çalışma rejimi, motorun kesintisiz tam yükte çalıştığı durumları tanımlar ve sürekli devrede olan pompa, fan ve kompresörler için esastır. Kesikli veya değişken yükte çalışan uygulamalarda ise farklı rejimler devreye girer. Düşük kW motorlarda kısa süreli yüksek başlangıç torku gerekebilirken, yüksek kW motorlarda yol verme akımı ve ısınma kontrolü ön plana çıkar. Yük profilini doğru tanımlamak, hem motor ömrünü uzatır hem de gereksiz aşırı boyutlandırmanın önüne geçer.

Bakım ve Uzun Ömür

Pik gövdeli motorların uzun ömürlü olması büyük ölçüde düzenli bakıma bağlıdır. Rulman yağlaması, sargı sıcaklığının takibi, gövde yüzeyindeki kanatçıkların temiz tutulması ve titreşim ölçümleri, arızaların erken tespitini sağlar. Tozun yoğun olduğu ortamlarda soğutma kanatçıklarının tıkanması ısınmaya yol açabileceğinden periyodik temizlik önemlidir. Dökme demir gövdenin mekanik dayanımı, doğru bakımla birleştiğinde motorun yıllarca kararlı şekilde hizmet vermesini sağlar.
