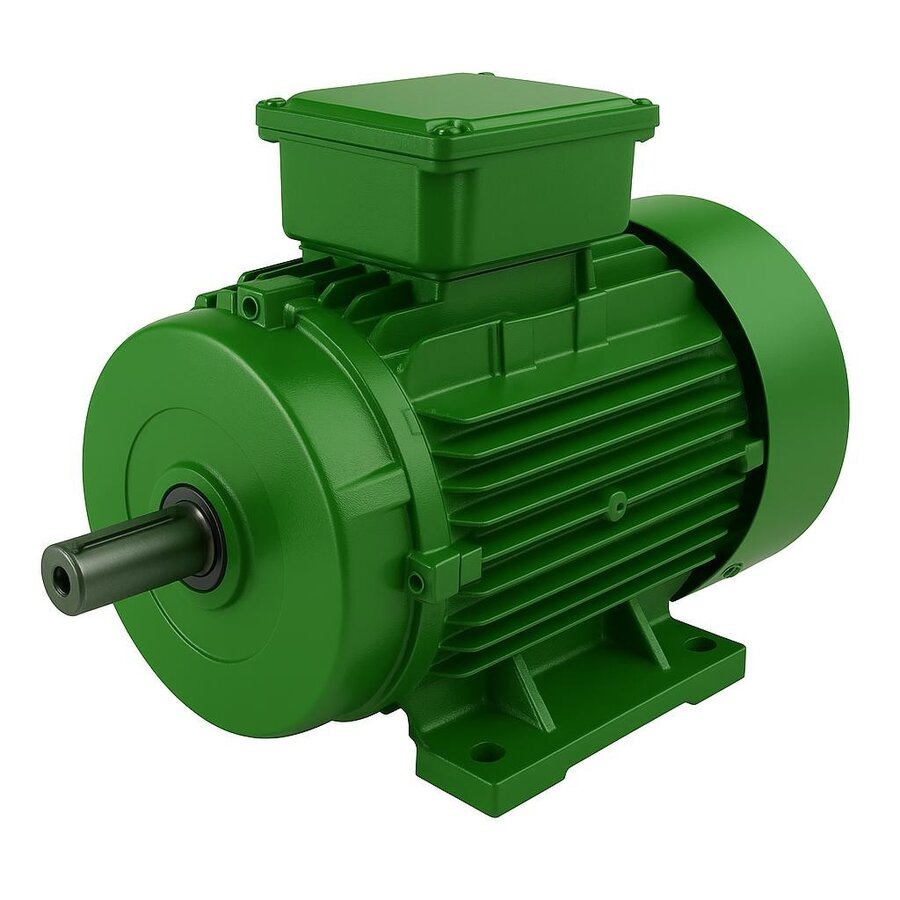

IE3, IE4 ve IE5 sınıfları asenkron motorların verim mimarisinde art arda gelen üç basamağı temsil eder. Her sınıf, aynı güçte motorun çevirdiği elektrik enerjisinin daha büyük bir bölümünü mekanik işe dönüştürmesi, kalan kayıpların ise ısı olarak boşa harcanmaması anlamına gelir. Bu yazıda yeni nesil verimli motorların hangi tasarım kararlarıyla bu sınıflara ulaştığını, hangi uygulamada hangi sınıfın mantıklı olduğunu ve seçim yaparken nelere bakmak gerektiğini ele alıyoruz.

Verim Sınıfları Nasıl Tanımlanır

Verim sınıfları rastgele firma iddiaları değil, IEC 60034-30-1 standardıyla sınırları çizilmiş ölçülebilir değerlerdir. Standart; her güç değeri (0,55 kW ile 355 kW arası), kutup sayısı (2, 4, 6, 8 kutup) ve 50 Hz / 60 Hz şebeke için ayrı ayrı minimum verim eşikleri tanımlar. IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ise ultra premium verim seviyesini ifade eder. Bir motorun etiketinde IE3 yazıyorsa, o gücün ve kutup sayısının standartta belirtilen alt sınırını sağladığı garanti edilir.

  • 2 kutup (≈3000 d/d) yüksek devirli pompa ve kompresör uygulamaları
  • 4 kutup (≈1500 d/d) en yaygın endüstriyel devir; fan, konveyör, redüktör girişi
  • 6 kutup (≈1000 d/d) düşük devir, yüksek tork isteyen karıştırıcı ve kırıcılar

Kayıplar Nerede Oluşur

Bir asenkron motorun toplam kaybı beş başlıkta toplanır: stator bakır kaybı, rotor kaybı, demir (nüve) kaybı, sürtünme ve havalandırma kaybı, bir de yük altında ortaya çıkan ek kayıplar. Verim sınıfını yükseltmek bu kalemlerin her birine ayrı ayrı müdahale etmeyi gerektirir. Stator oluklarına daha fazla bakır yerleştirmek bakır kaybını düşürür; daha ince ve düşük kayıplı silisli sac kullanmak demir kaybını azaltır; rotor çubuklarının kesitini ve malzemesini iyileştirmek rotor kaybını geriler. IE5'e çıkıldığında çoğu zaman klasik sincap kafesli rotorun sınırlarına gelinir ve sürekli mıknatıs destekli senkron mimariye geçilir.

IE3 ile IE4 Arasındaki Fark

IE3 bugün Avrupa pazarında pek çok güç aralığı için yasal taban seviyedir; yani yeni kurulan birçok tesiste alt sınır kabul edilir. IE4'e geçiş, aynı gövde boyunda daha fazla aktif malzeme, daha iyi soğutma ve daha hassas üretim toleransı demektir. Pratikte IE3 ile IE4 arasındaki verim farkı küçük güçlerde birkaç puana kadar çıkar ve sürekli çalışan bir hatta bu fark yıllık enerji faturasında somut karşılığını bulur. Yüksek verimli premium sınıflar hakkında daha fazla bilgi için IE3 elektrik motorları içeriğimizi inceleyebilirsiniz.

IE5 ve Sürekli Mıknatıslı Mimari

IE5 sınıfı, klasik indüksiyon prensibinin verim tavanını zorlar. Bu seviyede rotorda kayma (slip) kaynaklı kaybı tamamen ortadan kaldırmak için sürekli mıknatıs destekli senkron reluktans yapılar tercih edilir. Rotor şebeke frekansıyla senkron döndüğü için rotor bakır kaybı neredeyse sıfırlanır. Bunun karşılığında IE5 motorlar genellikle bir sürücü (frekans invertörü) ile birlikte çalışır; doğrudan şebekeye bağlanan klasik B3 ayaklı bağlantıyla devreye alınmazlar. Bu da seçimde sadece motoru değil, sürücü ve kontrol tarafını da hesaba katmayı gerektirir.

Yapısal Özellikler ve Koruma

Verim sınıfından bağımsız olarak yeni nesil endüstriyel motorlar belli bir mekanik standardı paylaşır. Tipik bir gövde IP55 koruma sınıfında olup toz ve her yönden gelen su püskürmesine karşı dayanıklıdır. Yalıtım malzemesi F sınıfı (155 °C) seçilir, çoğu zaman B sınıfı sıcaklık artışıyla sınırlı tutularak sargı ömrü uzatılır. Çalışma rejimi S1 sürekli çalışmadır; yani motor anma yükünde kesintisiz dönebilir. Gövde malzemesi olarak pik döküm ile alüminyum arasında bir tercih yapılır.

  • Pik döküm gövde: ağır, titreşim ve darbeye dayanıklı, ısıyı iyi dağıtır
  • Alüminyum gövde: hafif, korozyona dirençli, taşınabilir uygulamalara uygun
  • B3 ayaklı, B5 flanşlı, B14 küçük flanşlı bağlantı seçenekleri

Enerji Tasarrufu Nasıl Hesaplanır

Verim sınıfının değeri ancak rakamla anlaşılır. 30 kW gücünde, yılda 6000 saat çalışan bir motoru düşünelim. IE2 verimi %92,7, IE3 verimi %93,9 olsun. IE3 motorun çektiği güç 30/0,939 ≈ 31,95 kW, IE2 motorunki 30/0,927 ≈ 32,36 kW olur. Aradaki 0,41 kW fark, 6000 saatte yaklaşık 2460 kWh tasarruf demektir. Sürekli çalışan tesislerde bu fark motorun satın alma maliyetini birkaç yılda dengeler. Çalışma saati arttıkça üst sınıfa geçmenin getirisi de artar.

Uygulamaya Göre Doğru Sınıf

Her uygulamada en üst sınıfı seçmek ekonomik değildir. Günde birkaç saat çalışan, sık duran kalkan bir konveyörde IE3 çoğu zaman dengeli bir seçimdir. Buna karşılık 7/24 dönen bir santrifüj pompa veya basınçlı hava kompresöründe IE4 ya da IE5, çalışma saati yüksek olduğu için kendini hızla amorti eder. Pompa ve fan gibi değişken debili yüklerde motoru bir invertörle sürmek, hem üst verim sınıfından hem de kısmi yükte enerji kazancından aynı anda faydalanmayı sağlar. Asenkron AC motorlar hakkındaki içeriğimiz mimari farkları daha ayrıntılı açıklar.

Sürücü ile Birlikte Çalışma

Üst verim sınıflarının potansiyeli çoğu zaman bir frekans invertörüyle birlikte ortaya çıkar. Sabit devirde şebekeye doğrudan bağlı çalışan bir motor, yük azaldığında bile yaklaşık aynı devirde döner ve gereğinden fazla enerji harcayabilir. Pompa, fan ve blower gibi değişken debili uygulamalarda invertör, motor devrini ihtiyaca göre ayarlar. Devir düşürüldüğünde harcanan güç devrin küpüyle azaldığından, kısmi yükte ciddi enerji kazancı doğar. IE5 sınıfı sürekli mıknatıslı motorlar zaten sürücüyle çalıştığından, bu kazanç verim sınıfının üzerine eklenir. Sürücü seçilirken motor anma akımı, kablo uzunluğu ve harmonik filtre ihtiyacı birlikte değerlendirilmelidir.

Bakım ve Uzun Ömür

Verimli bir motorun avantajını korumak için doğru bakım gerekir. Rulman yağlama periyotları ürün kataloğuna göre takip edilmeli, sargı yalıtım direnci düzenli ölçülmeli ve havalandırma kanatlarının üzerindeki toz birikintisi temizlenmelidir. Tozla tıkanan bir fan kapağı, motorun ısınmasına ve veriminin düşmesine yol açar. F sınıfı yalıtım yüksek sıcaklığa dayansa da, sürekli aşırı ısınma sargı ömrünü kısaltır. Titreşim ölçümleriyle erken arıza belirtileri yakalanabilir; hizalama bozukluğu ve rulman aşınması bu yolla zamanında tespit edilir. Düzenli bakım, motorun etiketinde yazan verim değerini ömrü boyunca koruması anlamına gelir.

Tedarik ve Doğru Seçim İçin Notlar

DRG Motor olarak İzmir merkezli tedarik altyapımızla IE3, IE4 ve IE5 sınıfı motorları farklı güç, kutup ve bağlantı seçenekleriyle sunuyoruz. Doğru sınıfı belirlerken yalnızca etiketteki harfe değil; uygulamanın günlük çalışma saatine, yük profiline, sürücü kullanılıp kullanılmayacağına ve şebeke gerilimine (genelde 400 V / 50 Hz) birlikte bakmak gerekir. İhtiyacınızı bu parametrelerle netleştirdiğinizde, hem ilk yatırımı hem de işletme giderini dengeleyen motor sınıfını seçmek kolaylaşır. Aklınızdaki uygulamaya en uygun verim sınıfını birlikte değerlendirmek için DRG Motor üzerinden bize ulaşabilirsiniz.
