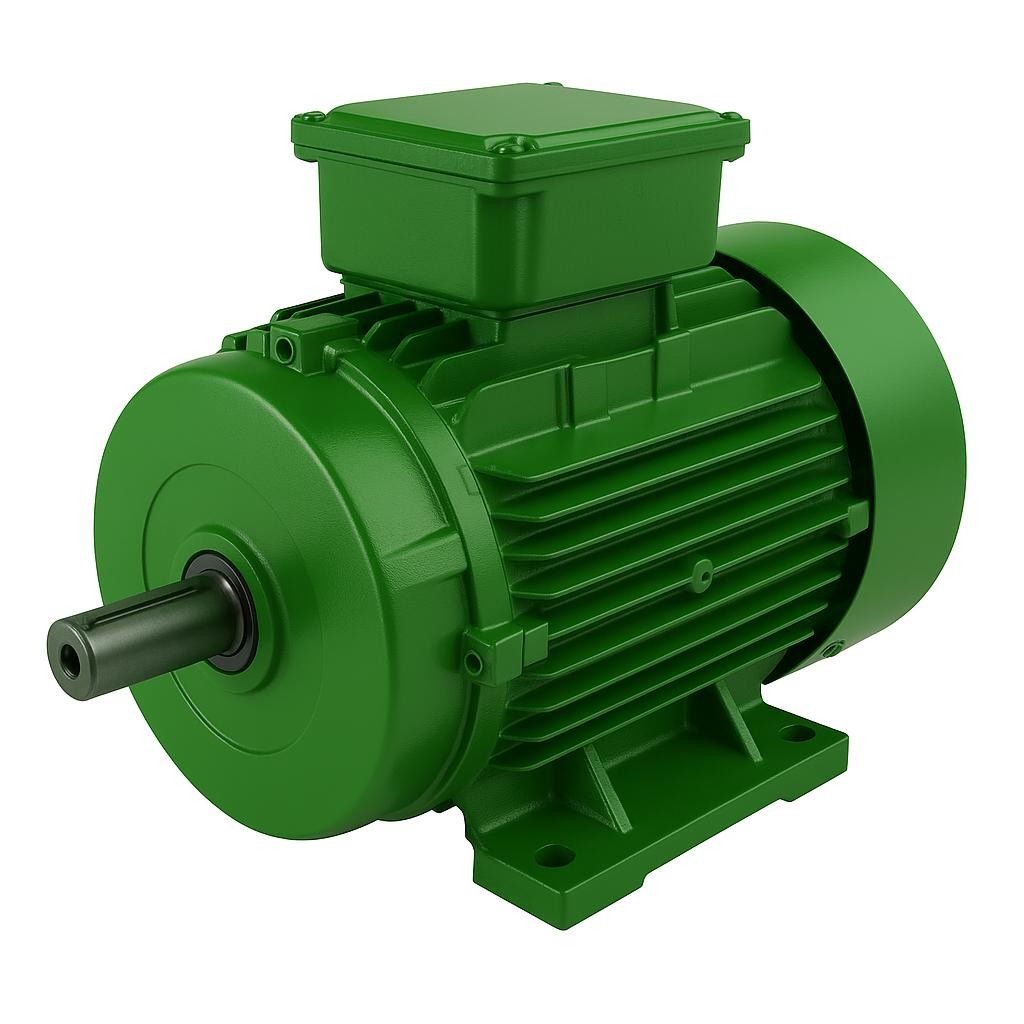

Trifaze elektrik motoru, üç ayrı fazdan gelen alternatif akımın oluşturduğu döner manyetik alanla çalışan ve sanayide en yaygın kullanılan motor tipidir. Tek fazlı motorlara göre daha yüksek güç yoğunluğu, daha düz moment ve daha az titreşim sunduğu için pompa, fan, konveyör, kompresör ve kırıcı gibi ağır endüstriyel uygulamaların temelini oluşturur. Sade ve bakımı kolay yapısıyla onlarca yıldır sanayinin iş gücüdür.

Trifaze Motor Nasıl Çalışır

Motorun çalışması, statora yerleştirilen üç sargı grubunun birbirinden 120 elektriksel derece kaydırılmasıyla başlar. Bu sargılar üç fazlı akımla beslendiğinde, içeride sürekli yer değiştiren, yani dönen bir manyetik alan ortaya çıkar. Dönen alan rotordaki kısa devreli çubuklarda akım indükler, indüklenen bu akım da kendi alanını oluşturur ve iki alan arasındaki itme-çekme rotoru peşinden sürükleyerek döndürür. Rotor, stator alanından her zaman biraz daha yavaş döner; aradaki bu hız farkına kayma (slip) adı verilir ve motorun tork üretebilmesinin temel koşuludur.

Sincap Kafesli Rotorun Avantajı

Sanayide en çok kullanılan trifaze motor, sincap kafesli asenkron motordur. Rotorda fırça, bilezik veya komütatör bulunmaz; alüminyum ya da bakır çubuklar uçlarından halkalarla kısa devre edilmiştir. Bu basit yapı, motoru bakım gerektirmeyen, sağlam ve uzun ömürlü kılar. Ek bir yol verme sargısına ihtiyaç duymadan doğrudan şebekeye bağlanabilir; yumuşak yol verici veya frekans çeviriciyle ise kalkış akımı ve devir kontrol altına alınır.

Devir, Kutup Sayısı ve Senkron Hız

400 V / 50 Hz şebekede senkron hız doğrudan kutup sayısına bağlıdır:

  • 2 kutup — 3000 d/d: kompresör ve yüksek devirli fan uygulamaları
  • 4 kutup — 1500 d/d: en yaygın genel amaçlı seçim, pompa ve konveyör
  • 6 kutup — 1000 d/d: yüksek tork isteyen karıştırıcı ve değirmen

Gerçek devir, kayma nedeniyle bu değerlerin yaklaşık %2-5 altındadır. Uygulamanın gerektirdiği hız ve tork, doğru kutup sayısını belirleyen ilk kriterdir.

Güç Aralığı ve Verim Sınıfları

Trifaze motorlar 0,55 kW'lık küçük yardımcı tahriklerden 355 kW'lık ana hat motorlarına kadar geniş bir güç yelpazesinde üretilir. IEC 60034-30-1 standardı bu motorları IE1'den IE5'e kadar verim sınıflarına ayırır. Sürekli çalışan uygulamalarda IE3 Premium ve IE4 Süper Premium sınıfları, daha fazla bakır sargı ve düşük kayıplı sac sayesinde enerji giderini belirgin biçimde düşürür. Motor ne kadar uzun süre çalışıyorsa, yüksek verim sınıfının kazancı o kadar hızlı geri döner.

Bağlantı Tipleri ve Koruma Sınıfı

Motorun makineye montaj biçimi gövde tipiyle belirlenir: B3 ayaklı gövde temel montajı için, B5 flanşlı gövde pompa ve redüktör bağlantısı için, B14 yüzlü gövde ise kompakt makineler için kullanılır. IP55 koruma tozlu ve nemli ortamlarda motorun içini korur; F sınıfı yalıtım ise sürekli S1 çalışmada sargı sıcaklığına geniş bir güvenlik marjı bırakır. Pik döküm gövde, titreşimin yoğun olduğu hatlarda mekanik dayanımı artırırken, alüminyum gövde hafiflik ve iyi ısı atımı sağlar.

Uygulama Alanları ve Yük Karakteri

Trifaze asenkron motorlar, sabit hızlı sürekli yüklerden darbeli ve değişken yüklere kadar çok geniş bir alanda çalışır. Santrifüj pompa ve fanlar düzgün artan bir tork ister; konveyör ve karıştırıcılar yüksek kalkış torkuna ihtiyaç duyar; kırıcı ve değirmenlerde ise hem yüksek başlangıç torku hem de mekanik dayanıklılık aranır. Doğru motor seçimi, yükün bu karakterine göre güç, devir ve gövde tipinin eşleştirilmesiyle yapılır.

Doğru Trifaze Motoru Belirlemek

Güç, devir, bağlantı tipi ve verim sınıfı birlikte değerlendirildiğinde doğru motor netleşir. Eksik ya da hatalı bir seçim, ya gereğinden büyük bir motorda boşa enerjiye ya da yetersiz bir motorda aşırı ısınma ve erken arızaya yol açar. DRG Motor, İzmir merkezli tedarikçi olarak 0,55–355 kW aralığında, 400 V / 50 Hz trifaze motorları teknik destekle sunar; uygulamanızın güç, devir ve yük bilgisini paylaşarak size en uygun motoru birlikte belirleyebilir ve teklif alabilirsiniz.

Yol Verme Yöntemleri

Trifaze asenkron motorun kalkış akımı, nominal akımın birkaç katına çıkabilir. Küçük güçlerde doğrudan (direkt online) yol verme yeterliyken, orta ve büyük güçlerde bu yüksek akımı sınırlamak için farklı yöntemler kullanılır. Yıldız-üçgen yol verme, kalkış akımını ve torkunu kademeli olarak devreye sokar; yumuşak yol verici (soft starter) ise gerilimi kademeli artırarak mekanik darbeyi azaltır. Frekans çevirici hem yumuşak kalkış hem de tam devir kontrolü sağlar ve değişken yüklerde enerji tasarrufu sunar. Yöntem seçimi, motorun gücüne, yükün karakterine ve şebeke kısıtlarına göre yapılır.

Bakım ve Arıza Önleme

Trifaze motorun sade yapısı bakımını kolaylaştırır, ancak ihmal arızayı hızlandırır. Düzenli olarak rulman sesi ve sıcaklığı, sargı yalıtım direnci, soğutma yollarındaki toz ve kaplin hizası kontrol edilmelidir. Üç fazın dengeli gelmesi de önemlidir; faz dengesizliği veya bir fazın kesilmesi, motorun aşırı ısınmasına ve sargı yanmasına yol açar. Termik koruma rölesi ve doğru kesit kablo ile bu riskler büyük ölçüde önlenir. Düzenli bakım yapılan bir trifaze motor, onlarca yıl sorunsuz hizmet verebilir.

Tek Fazlı Motora Göre Trifaze Motorun Üstünlükleri

Aynı güçte bir tek fazlı motorla karşılaştırıldığında trifaze motor birçok yönden öne çıkar. Üç fazın oluşturduğu düzgün dönen alan, momenti dalgalanmadan üreterek titreşimi azaltır ve daha sessiz çalışma sağlar. Tek fazlı motorlar kalkış için yardımcı sargı, kondansatör veya merkezkaç anahtar gibi ek parçalara ihtiyaç duyarken, trifaze sincap kafesli motor doğrudan şebekeye bağlanarak kendiliğinden kalkış yapar. Bu da hem yapıyı sadeleştirir hem de arıza yapacak parça sayısını azaltır. Ayrıca trifaze motor aynı gövde boyutunda daha yüksek güç verebilir; yani aynı işi daha küçük ve daha hafif bir motorla görmek mümkündür. Sanayide 0,75 kW üzeri uygulamalarda trifaze motorun tercih edilmesinin temel nedeni budur.

Frekans Çevirici ile Enerji Tasarrufu

Pompa ve fan gibi değişken yüklü uygulamalarda trifaze motoru sabit devirde çalıştırıp debiyi vana ile kısmak, enerjiyi boşa harcar. Bu uygulamalarda güç, devrin küpüyle orantılı değiştiği için, devri bir miktar düşürmek tüketimi belirgin biçimde azaltır. Örneğin debinin yaklaşık yarısına inildiğinde teorik olarak güç tüketimi sekizde birine kadar düşebilir; pratikte sistem kayıpları nedeniyle bu kadar olmasa da tasarruf çok yüksektir. Frekans çevirici, motorun beslenme frekansını değiştirerek devri ihtiyaca göre ayarlar ve bu tasarrufu gerçeğe dönüştürür. Sürekli çalışan bir pompa hattında, yüksek verimli bir motor ile frekans çeviricinin birlikte kullanılması, yıllık enerji giderini ciddi biçimde aşağı çeker. Daha geniş bilgi için asenkron motor ailesinin çalışma prensiplerini inceleyebilirsiniz.
