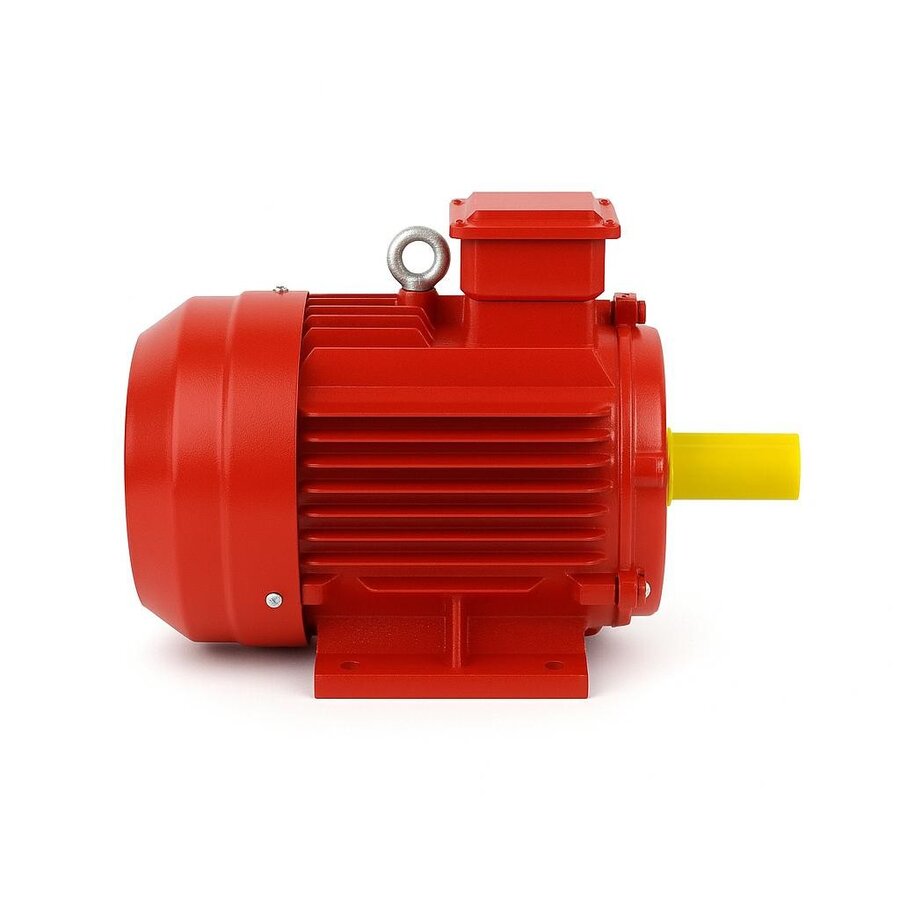

Taş kırma ve eleme tesisleri, ham kayayı agregaya dönüştürürken motoru darbeli ve değişken bir yükle zorlar. Kırıcıya giren büyük taş bloğu ani tork sıçramaları yaratır, eleme ünitesindeki eksantrik titreşim ise rulmanları sürekli sarsar. Bu hat için seçilen elektrik motoru hem yüksek kalkış torkunu karşılamalı hem de tozlu ve titreşimli ortamda yıllarca dayanmalıdır. DRG Motor, bu ağır sanayi koşulları için sağlam gövdeli, yüksek torklu motorları tedarik eder ve tesis profiline uygun seçimde destek verir.

Kırıcı ve Eleyici Yükü Neden Zorludur

Çeneli ve konik kırıcılar, taşı parçaladığı anda kısa süreli ama çok yüksek bir tork talebi oluşturur. Büyük bir blok çeneye girdiğinde yük neredeyse anlık biçimde sıçrar; bu yüzden motorun devrilme torku (pull-out torque) ve kalkış kapasitesi yüksek olmalıdır. Titreşimli elemeler ise sürekli dengesiz yük altında çalışır ve mile zorlu radyal kuvvetler bindirir. Her iki durumda da S1 sürekli rejim, güçlü mil yapısı ve sağlam rulman sistemi gerekir.

Devir ve Güç Aralığı

Kaba kırma kademelerinde tork öne çıktığı için 6 kutuplu 1000 d/d motorlar tercih edilir; bu kademe, yüksek torku düşük devirde sunarak ani yük sıçramalarını daha kararlı karşılar. Eleme ve konveyör tahrikinde ise 4 kutuplu 1500 d/d yapı yaygındır.

  • 6 kutup (1000 d/d): birincil ve ikincil kırıcı tahriki, yüksek tork.
  • 4 kutup (1500 d/d): eleme, konveyör ve besleyici tahriki.
  • Güç aralığı: tesis kapasitesine göre 30 kW'tan 355 kW'a kadar.

Tüm hat genellikle 400 V / 50 Hz şebekede çalışır ve büyük güçlerde yumuşak yol verici ya da sürücü ile kalkış darbesi sınırlandırılır.

Toz, Darbe ve Koruma Sınıfı

Ocak ve tesis ortamındaki yoğun taş tozu, soğutma kanallarını tıkayabilir ve rulmanlara sızabilir. Bu yüzden IP55 koruma sınıfı bu uygulamada asgari gerekliliktir; daha ağır koşullarda üst koruma seviyeleri tercih edilir. Pik döküm gövde, kırıcının ürettiği şok darbelerini ve eleyicinin sürekli titreşimini sönümleyerek mekanik yorulmayı azaltır. Alüminyum gövdenin bu tür darbeli hatta yeri yoktur.

Yalıtım ve Termal Dayanım

Ağır yük altında sargı sıcaklığı hızla yükselir. F sınıfı yalıtım, bu yükselişe karşı güvenli bir sıcaklık marjı bırakarak sargının erken yaşlanmasını önler. Sürekli çalışan kırma tesislerinde motor S1 rejiminde tasarlanmalı, böylece gün boyu kesintisiz dönerken termal sınırlar içinde kalmalıdır. Doğru yalıtım ve koruma birlikte, motorun ömrünü zorlu koşullara rağmen uzun tutar.

Mekanik Bağlantı ve Tahrik Yapısı

Kırıcı ve eleyici tahriklerinde motor genellikle kayış-kasnak ya da kaplin ile yüke bağlanır. Bu nedenle B3 ayaklı bağlantı en uygun ve sağlam çözümdür; ağır milin radyal yükü taşıyacak şekilde boyutlandırılmış olması gerekir. Hizalama hataları titreşimi artırarak rulman ömrünü kısalttığından, montaj sırasında kasnak hizası ve kayış gerginliği titizlikle ayarlanmalıdır.

Verim Sınıfı ve İşletme Gideri

Taş kırma tesisleri yüksek güçte ve uzun saatler çalıştığı için enerji gideri en büyük işletme kalemidir. IE3 ve IE4 verim sınıfı motorlar, kayıpları düşürerek bu gideri belirgin biçimde azaltır. Yüksek güçlü bir kırıcı motorunda birkaç puanlık verim farkı bile yıllık tüketimde ciddi tasarruf yaratır; bu yüzden verim sınıfı, ağır hizmet seçiminde göz ardı edilmemelidir.

Kalkış Yöntemi ve Yol Verme

Kırıcı motorları, ağır volan ve yüksek atalet nedeniyle kalkışta yüksek akım çeker. Doğrudan yol verme (DOL) küçük güçlerde uygulanabilse de büyük kırıcılarda şebekeyi zorlar ve mekanik darbe yaratır. Bu yüzden yumuşak yol verici (soft starter) ya da frekans inverteri tercih edilir; böylece kalkış akımı sınırlanır, kayış ve kaplin üzerindeki şok azalır ve motor ömrü korunur. Frekans inverteri ayrıca tesisin besleme hızını ayarlamaya da imkân tanır.

  • Doğrudan yol verme: yalnızca küçük güçlerde, basit ve ucuz.
  • Yumuşak yol verici: kalkış darbesini azaltır, mekanik aksamı korur.
  • Frekans inverteri: hem yumuşak kalkış hem değişken hız kontrolü.

Bakım ve Servis Ömrü

Tozlu ve titreşimli ortamda motorun uzun ömürlü olması, düzenli bakıma bağlıdır. Soğutma kanatlarındaki taş tozu periyodik olarak temizlenmeli, rulmanlar belirlenen periyotlarda greslenmeli ve titreşim seviyesi izlenmelidir. Artan titreşim çoğu zaman hizalama bozukluğunun ya da rulman aşınmasının erken habercisidir. Klemens kutusu sızdırmazlığının ve kablo rakorlarının kontrolü de toz girişini önleyerek elektriksel arızaları azaltır. Planlı bakım, kırma hattındaki maliyetli plansız duruşların önüne geçer.

Gövde Seçimi: Neden Pik Döküm

Taş kırma hattında gövde malzemesi, motorun ömrünü doğrudan belirler. Pik (gri) döküm gövde, yüksek kütlesi ve iç yapısı sayesinde titreşim enerjisini emerek sönümler; kırıcıdan gelen şok darbeleri bu yapı içinde dağılır ve sargıya zarar vermeden iletilir. Alüminyum gövde hafif ve ekonomik olsa da bu tür sürekli darbeli yükte mekanik yorulmaya daha açıktır. Bu yüzden birincil kırıcı, konik kırıcı ve titreşimli eleme tahriklerinde pik döküm gövdeli ağır hizmet motorları tercih edilir. IE3 verim sınıfı ile birleşen sağlam gövde, hem dayanıklılık hem enerji tasarrufu sağlar.

  • Pik döküm: titreşim sönümleme, darbe dayanımı, uzun ömür.
  • Takviyeli mil ve rulman: ağır radyal yüke uygun.
  • IP55 + F sınıfı: toz ve termal yüke karşı güvenli marj.

Çevre Koşulları ve Sahada Performans

Taş kırma tesisleri çoğunlukla açık alanda, yazın yüksek sıcaklık ve kışın nemle karşı karşıya çalışır. Ortam sıcaklığı yükseldikçe motorun verebileceği güç bir miktar düşer; bu yüzden seçimde sıcak iklim koşulları için marj bırakmak gerekir. Yağmur ve yıkamaya açık konumlarda IP55 koruma, suyun klemens kutusuna ve sargıya ulaşmasını engeller. Yüksek rakımlı ocaklarda ise havanın seyrelmesi soğutmayı zayıflattığından motor gücü buna göre değerlendirilmelidir. Saha koşullarının doğru tanımlanması, kataloğdaki nominal değerlerin gerçek performansa dönüşmesini sağlar.

Bu nedenle ağır hizmet motoru seçilirken yalnızca güç ve devir değil, tesisin bulunduğu ortam da hesaba katılır.

Kırma Tesisiniz İçin Doğru Tahrik

Doğru motor seçimi, kırıcının tork profilini ve tesisin günlük çalışma süresini birlikte ele almayı gerektirir. Eksik torklu bir motor kalkışta zorlanıp ısınır; gereğinden büyük bir motor ise düşük yükte verimsiz çalışır. DRG Motor, IE3 ve IE4 verim sınıflarında, ayaklı (B3) bağlantılı ve pik döküm gövdeli ağır hizmet motorlarını İzmir merkezli tedarikiyle sunar. Taş kırma ve eleme hattınızın gücüne, devrine ve çalışma temposuna uygun çözümü birlikte belirlemek için tüm seçenekleri ana sayfamızdan inceleyebilirsiniz.
