Taş kırma ve agrega tesisleri, bir elektrik motorunu zorlayabilecek hemen her koşulu aynı anda barındırır: yüksek başlangıç torku, sürekli ve uzun çalışma süreleri, yoğun toz, titreşim ve zaman zaman ani yük darbeleri. Çeneli kırıcı, darbeli kırıcı, konik kırıcı, titreşimli elek ve uzun konveyör hatları bu tesislerin omurgasını oluşturur ve her biri farklı bir tahrik karakteristiği ister. Yüksek kW'lı motor seçimi bu yüzden yalnızca güç değil, dayanıklılık ve doğru tork eğrisi meselesidir.

Taş Kırma Tesisinde Yük Karakteri

Bir kırıcı boşta dönerken düşük güç çekerken, içine kaya girdiği anda yük aniden tepe değerine fırlar. Bu darbeli yük profili, motorun yüksek kalkış torku üretebilmesini ve kısa süreli aşırı yüklere zarar görmeden dayanabilmesini gerektirir. Volan kütlesi enerjinin bir kısmını depolasa da motor, tepe yük anlarında torkunu koruyabilmelidir. Bu nedenle taş kırma uygulamalarında motor genellikle bir miktar pay bırakılarak, hesaplanan sürekli yükün üzerinde seçilir.

Güç Aralığı ve Kutup Seçimi

Bu tesislerde ana kırıcı tahrikleri çoğunlukla yüksek güçlerde, 75 kW'tan başlayıp 355 kW'a kadar uzanan aralıkta çalışır. Devir seçimi ekipmana göre değişir:

  • 4 kutup – 1500 d/d: konveyör ve genel tahriklerde dengeli çözüm
  • 6 kutup – 1000 d/d: yüksek tork isteyen ağır kırıcılarda tercih edilir
  • 2 kutup – 3000 d/d: yüksek hızlı yardımcı ekipman ve bazı fan uygulamaları

Sincap kafesli asenkron motor, sağlam rotor yapısı ve fırçasız tasarımı sayesinde bu zorlu ortamların standart çözümüdür. Kayma (slip), yük arttığında torkun da artmasını sağlayarak kırıcının ani direncine karşı motorun dayanmasına yardımcı olur.

Tork Eğrisi ve Motorun Yük Tepkisi

Kırıcı motorunda etiket gücü kadar önemli olan, motorun tork-devir eğrisidir. Çeneli ve konik kırıcılarda volan üzerinden gelen darbe momenti, motoru anlık olarak nominal devrinin altına çeker; iyi tasarlanmış bir motor bu noktada kalkış torkunun yaklaşık iki katına ulaşan devirme torkuyla (pull-out torque) cevap verir ve devrilmeden yükü taşır. Devirme torku ne kadar yüksekse, motor o kadar büyük kaya darbesini durmadan atlatır. Bu yüzden ağır kırıcı tahriklerinde yüksek devirme torkuna sahip, yüksek atalet momentli yükü kaldırabilen motorlar seçilir. Yük momentinin motorun kalkış torkunu aşması durumunda devir çöker, akım fırlar ve termik koruma devreye girer; doğru tork eğrisi bu senaryoyu en baştan engeller.

Verim Sınıfı ve Enerji Maliyeti

Taş kırma tesisleri uzun saatler, çoğu zaman vardiyalı olarak çalışır; bu da onları enerji tüketimi en yüksek işletmeler arasına sokar. IE3 Premium ve mümkünse IE4 verim sınıfı motorlar, IEC 60034-30-1 standardına göre bu güçlerde belirgin tasarruf sağlar. 160 kW'lık bir kırıcı motoru, IE2 yerine IE3 ile çalıştırıldığında yüzde 1-2'lik verim farkı bile yıllık on binlerce kWh'lik bir farka dönüşür. Bu güçte ufak bir verim puanı, doğrudan işletme karına yansır.

Toz, Nem ve Titreşime Karşı Koruma

Taş tozu, elektrik motorunun en sinsi düşmanıdır; fan kanallarını tıkar, soğutmayı bozar ve rulmanlara işler. Bu yüzden bu tesislerde en az IP55 koruma sınıfı şarttır; daha ağır koşullarda IP56 ve özel toz keçeleri değerlendirilir. F sınıfı yalıtım, kesintisiz çalışmanın getirdiği yüksek sargı sıcaklığına karşı 155 °C'ye kadar güvenli marj sunar. Sürekli çalışma için S1 rejimi standarttır.

  • Toz girişine karşı sızdırmaz klemens kutusu ve mil keçeleri
  • Titreşimi tolere eden güçlendirilmiş rulman yapısı
  • Soğutma fanı kapağında tıkanmayı önleyen koruma ızgarası

Soğutma ve Sargı Sıcaklığının Yönetimi

Yüksek kW'lı kırıcı motorları sürekli tam yükte çalıştığı için ürettiği ısının atılması başlı başına bir tasarım konusudur. Standart çözüm, mil ucundaki kanatlı fanla gövde üzerinden hava üfleyen IC411 yüzeyden soğutmadır; ancak toz yoğun ortamlarda fan ızgarasının tıkanması bu soğutmayı zayıflatır. Bu nedenle bazı uygulamalarda motor devrinden bağımsız çalışan harici cebri fanlı (IC416) soğutma tercih edilir; özellikle frekans çeviriciyle düşük devirde çalışan motorlarda öz fan yetersiz kaldığında bu seçenek sargıyı koruma altına alır. Sargıya gömülü PTC termistör ya da Pt100 sensörler, sıcaklık eşik değerine ulaştığında motoru durdurarak izolasyonun yanmasını engeller. Soğutma kanallarının periyodik temizliği, bu güçte bir motorda ömrü doğrudan belirleyen unsurlardan biridir.

Mil, Kaplin ve Mekanik Aktarma

Kırıcıya güç çoğunlukla V kayış-kasnak ya da doğrudan kaplinle aktarılır. Kayışlı aktarmada mil üzerine binen radyal yük yüksektir; bu yüzden motorun rulman seçimi ve mil çapı, beklenen kayış gerginliğine göre boyutlandırılmalıdır. Eksenel kaçıklık ve yanlış hizalama, hem rulman hem kaplin ömrünü kısaltan en yaygın sebeplerdir; devreye alırken lazer hizalama ile milin eş eksenliği sağlanmalıdır. Ağır darbeli yüklerde, motoru ani moment sıçramalarından koruyan elastik (lastik takozlu) kaplinler tercih edilir. Doğru seçilmiş bir aktarma elemanı, motorun gördüğü darbeyi yumuşatarak gövde ve rulman üzerindeki yorulma yükünü azaltır.

Neden Pik Döküm Gövde?

Bu uygulamada gövde malzemesi tartışmasız öne çıkar. Pik döküm gövdeli motorlar, sürekli titreşim ve mekanik darbe altında çatlamaya ve deformasyona alüminyumdan çok daha dayanıklıdır. Ağır kırıcı tahriklerinde gövdenin mekanik sağlamlığı, motorun ömrünü doğrudan belirler. Pik dökümün kütlesi aynı zamanda titreşimi sönümleyerek rulman ömrüne de katkı sağlar.

Kalkış Yöntemi ve Sürücü Seçimi

Yüksek kW'lı kırıcı motorları doğrudan yol verildiğinde şebekeden çok yüksek kalkış akımı çeker. Bu yüzden yıldız-üçgen yol verme, yumuşak yol verici (soft starter) veya frekans çevirici (sürücü) ile kalkış tercih edilir. Frekans çevirici aynı zamanda kırıcı yükünü kademeli artırarak hem motoru hem mekanik aktarmayı korur ve değişken besleme debilerinde enerji tasarrufu sağlar.

Devreye Alma ve Koruma Donanımı

Bir kırıcı motorunun uzun ömrü, panodaki koruma donanımıyla başlar. Doğru ayarlanmış termik manyetik şalter ya da motor koruma rölesi, aşırı akımı ve faz kaybını algılayarak sargıyı yanmadan korur. Üç fazlı beslemede faz dengesizliği ve faz sırası, devreye almadan önce mutlaka kontrol edilmelidir; tek fazın kaybı, tam yükteki bir motoru dakikalar içinde sarar. Devreye alırken yalıtım direnci (megger) ölçümü, sargının neme maruz kalıp kalmadığını gösterir; özellikle uzun süre stokta bekleyen motorlarda bu ölçüm zorunludur. Topraklama bağlantısının sağlamlığı, tozlu ve nemli ortamda hem güvenlik hem de ekipman ömrü için belirleyicidir.

Bakım ve Uzun Ömür

Ağır sanayide en uzun ömrü, doğru seçilmiş motor değil, doğru seçilip düzenli bakımı yapılan motor verir. Periyodik olarak rulman yağlaması, fan kapağı temizliği, sargı izolasyon direnci ölçümü ve klemens bağlantı kontrolü yapılmalıdır. Toz birikimi soğutmayı bozduğu için gövde yüzeyi ve fan ızgarası düzenli temizlenmelidir. Bu basit rutin, plansız duruşların büyük çoğunluğunu önler.

DRG Motor ile Doğru Kırıcı Motorunu Seçmek

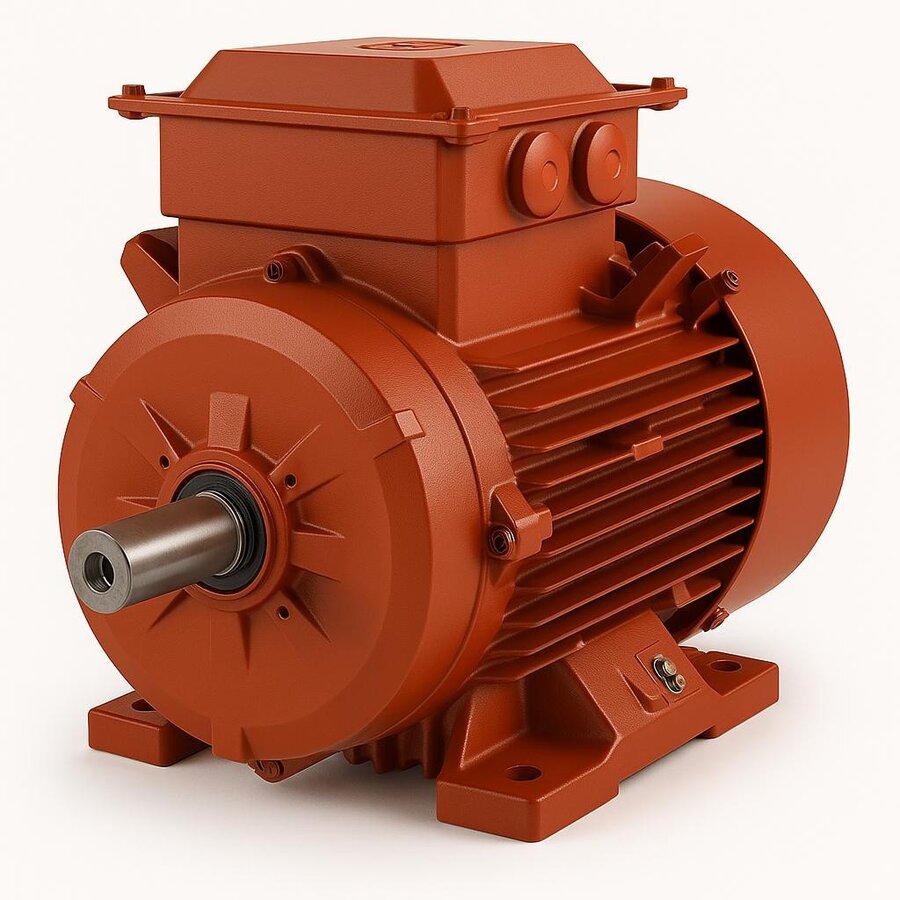

DRG Motor, taş kırma ve agrega tesisleri için 75–355 kW aralığında 400 V / 50 Hz IE3 Premium, pik döküm gövdeli üç fazlı motorları tedarik eder. Uygulamanızdaki kırıcı tipi, yük profili ve kalkış yöntemine göre doğru gücü ve devri birlikte belirleyebilir, tüm elektrik motorları için DRG Motor ile iletişime geçebilirsiniz.
