IE5 Ultra Premium, IEC 60034-30-1 standardının tanımladığı en üst verim sınıfıdır ve kayıpların en aza indirildiği motorları kapsar. Sürekli çalışan, enerjisi pahalı tesislerde IE5 sınıfı motorlar, üretilen her kilovat mekanik güç için şebekeden çekilen enerjiyi mümkün olan en düşük seviyeye indirmeyi hedefler. Bu yazıda IE5'in neden en üst sınıf sayıldığını, bu verimi mümkün kılan tasarımı ve hangi tesisler için anlamlı olduğunu inceliyoruz.

Verim Sınıfları ve IE5'in Konumu

IEC 60034-30-1 standardı motorları beş kademede sınıflandırır: IE1 Standart, IE2 Yüksek, IE3 Premium, IE4 Süper Premium ve IE5 Ultra Premium. Her basamakta nominal yükteki kayıplar bir önceki sınıfa göre azalır. IE5, IE4'e kıyasla kayıpları yaklaşık yüzde 20 daha düşürerek mümkün olan en yüksek verimi hedefler. Pratikte bu, IE3 Premium bir motora göre belirgin biçimde daha az ısınan ve daha az enerji harcayan bir motor anlamına gelir.

IE5 Verimini Mümkün Kılan Tasarım

Bu sınıfa ulaşmak için motorun her bileşeni iyileştirilir. İletken kesiti artırılarak bakır kayıpları düşürülür; düşük kayıplı ince silisli sac paketleri kullanılarak demir kayıpları azaltılır; manyetik devre tasarımı optimize edilerek nüve doygunluğu kontrol altında tutulur. Soğutma ve fan tasarımı da iyileştirilerek aerodinamik kayıplar azaltılır. Bu iyileştirmelerin toplamı, IE5'in IE4'ün de ötesine geçen verim eğrisini ortaya çıkarır.

Motordaki Kayıplar Nereden Gelir?

Bir motorun verimini anlamak için kayıpların nereden doğduğunu bilmek gerekir. Toplam kaybı beş ana başlıkta toplayabiliriz:

  • Stator bakır kaybı: Sargı sıcaklığı yükseldikçe artan ve I²R ile orantılı olan ısınma.
  • Rotor kaybı: Kafes çubuklarında kayma frekansındaki akımların yol açtığı kayıp.
  • Demir (nüve) kaybı: Saç paketindeki manyetik alanın doğurduğu histerezis ve girdap (eddy) bileşenleri.
  • Mekanik kayıplar: Rulman sürtünmesi ve fanın havayı hareket ettirmesi.
  • Yük kaynaklı dağınık kayıplar: Yüksek akımda ortaya çıkan, ölçülmesi güç ek kayıplar.

IE5 tasarımı bu beş kalemin her birine ayrı ayrı müdahale eder; toplam kaybın düşmesi, sınıf atlamayı mümkün kılan asıl mühendislik çabasıdır.

Sürekli Mıknatıs Destekli Yapı

Klasik sincap kafesli asenkron motorlarda rotor, kayma (slip) nedeniyle kaçınılmaz bir kayıp üretir. IE5 seviyesindeki bazı motorlar, bu rotor kayıplarını ortadan kaldırmak için sürekli mıknatıs destekli (PM destekli senkron) yapıyla tasarlanır. Rotordaki mıknatıslar, stator alanıyla senkron dönerek kayma kaynaklı kaybı sıfıra yakın bir seviyeye indirir; böylece verim, klasik asenkron sınırların ötesine taşınır. Bu motorlar genellikle bir sürücü (frekans dönüştürücü) ile birlikte çalışır.

Daha Düşük Kayıp, Daha Serin Çalışma

Kayıpların azalması yalnızca enerji faturasını değil, motorun termik davranışını da iyileştirir. IE5 motorlar, S1 sürekli çalışma rejiminde aynı işi yaparken daha düşük sargı ve rulman sıcaklığına ulaşır. Daha serin çalışma, F sınıfı yalıtımın ve yatakların ömrünü uzatır, bakım sıklığını azaltır. Böylece IE5'in getirdiği avantaj, sadece tasarrufla sınırlı kalmaz; uzun vadeli güvenilirliğe de katkı sağlar.

Teknik Özellikler ve Standart Donanım

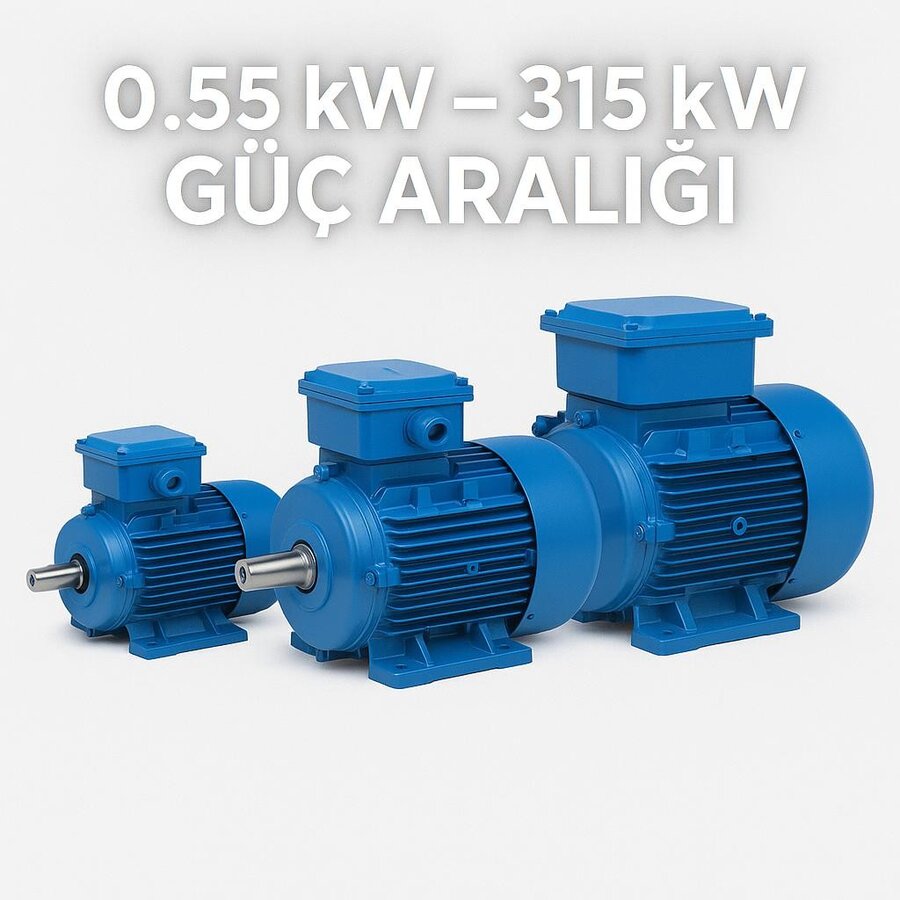

IE5 sınıfı motorlar da yaygın endüstriyel standartlarla uyumlu donanıma sahiptir. 400V/50Hz şebekede çalışan modeller, IP55 koruma sınıfı ve F sınıfı yalıtımla 0,55 kW'tan büyük güçlere kadar farklı kademelerde sunulur. Kutup yapısına göre 2 kutup 3000 d/d, 4 kutup 1500 d/d ve 6 kutup 1000 d/d seçenekleri uygulamaya göre belirlenir. Gövde, ayaklı (B3), flanşlı (B5) veya yüzlü (B14) bağlantı tipleriyle makineye uyacak şekilde tedarik edilir. PM destekli yüksek verim sürümlerinde sürücüyle çalışma esas olduğundan, sargı yalıtımının ve yatak sisteminin bu çalışma biçimine uygun seçilmesi önemlidir.

IE5 Hangi Tesisler İçin Mantıklı?

IE5'in getirdiği ek verim, yılda binlerce saat S1 sürekli rejimde dönen ve enerji maliyeti yüksek uygulamalarda anlam kazanır. En çok fayda gören yükler şunlardır:

  • Büyük su ve atık su pompa istasyonları,
  • Sürekli çalışan basınçlı hava kompresörleri,
  • Proses ve havalandırma fanları,
  • Kesintisiz dönen büyük konveyör ve karıştırıcı tahrikleri.

Bu uygulamalarda küçük bir verim farkı bile, yüksek çalışma saati ile çarpıldığında ciddi bir yıllık enerji tasarrufuna dönüşür.

Enerji Tasarrufunu Kabaca Hesaplamak

Bir motorun ömür boyu maliyetinin büyük bölümünü enerji oluşturur. Yılda 7000 saat çalışan 55 kW'lık bir motorda, IE3'ten IE5'e geçişte sağlanan birkaç puanlık verim artışı, yıl içinde on binlerce kilovatsaatlik tasarrufa karşılık gelir. Tasarrufu kabaca tahmin etmek için motor gücü, yıllık çalışma saati ve verim farkı bir araya getirilir; çıkan kWh değeri enerji birim fiyatıyla çarpılarak yıllık kazanç görülür. Bu hesap, IE5 yatırımının hangi çalışma profilinde mantıklı olduğunu net biçimde ortaya koyar.

IE5 mi, IE4 mü Seçilmeli?

IE5 her uygulamada değil, çalışma saati ve enerji maliyeti yüksek tesislerde en doğru karşılığı verir. Günde sınırlı saat çalışan veya ara sıra devreye giren hatlarda IE3 sınıfı motorlar çoğu zaman yeterli ve ekonomik olur. Sürekli ve yoğun çalışan hatlarda ise IE4 ile IE5 arasındaki tercih, ilk yatırım farkı ile enerji tasarrufunun ne kadar sürede dengelendiğine göre yapılmalıdır.

Verim Sınıfının Etiket Üzerinde Okunması

Bir motorun hangi verim sınıfına ait olduğu, gövde üzerindeki anma değerleri plakasından (etiketten) okunur. Plakada IE sınıfı bilgisinin yanında nominal güç (kW), gerilim (V), frekans (Hz), devir (d/d), akım (A), güç katsayısı ve verim değeri yer alır. Bu değerlerin nominal yükteki verim olduğunu unutmamak gerekir; motor düşük yükte çalıştırıldığında gerçek verim plaka değerinin altına inebilir. Bu nedenle IE5 bir motordan beklenen kazancı görmek için motorun yükle uyumlu seçilmesi ve mümkünse anma yüküne yakın bir noktada çalıştırılması gerekir. Plaka değerlerinin doğru okunması, hem doğru yedek seçimi hem de tüketim takibi için sağlam bir başlangıç noktasıdır.

Devreye Alırken Dikkat Edilecekler

Yüksek verimli bir motordan beklenen kazancı tam almak için doğru devreye alma şarttır. Motorun gücü ve devri yüke uygun seçilmeli, gereğinden büyük motor kullanılarak verimin düşük yük bölgesine kayması önlenmelidir. Sürücüyle çalışan PM destekli sürümlerde sürücü parametrelerinin motora göre ayarlanması, kavramanın doğru hizalanması ve kabloların uygun kesitte çekilmesi, hem verimi korur hem titreşim ve ısınmayı azaltır. Devreye almanın ardından sargı sıcaklığı, akım ve titreşim değerlerinin bir kez ölçülmesi, motorun beklenen noktada çalıştığını teyit eder ve sonraki bakımlar için referans oluşturur.
