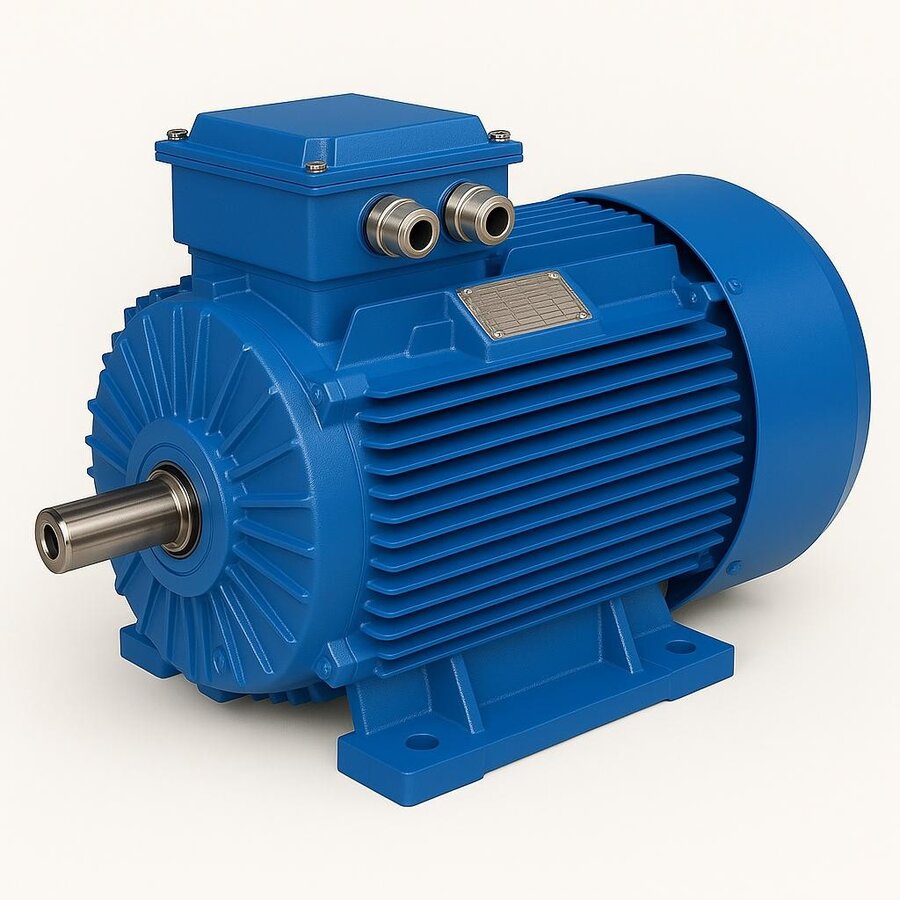

Pik döküm gövdeli IE3 elektrik motoru, Premium verim sınıfının enerji avantajını döküm gövdenin mekanik dayanıklılığıyla birleştiren, ağır sanayi için tercih edilen bir motor tipidir. Gövde malzemesi ile verim sınıfının bu birleşimi, hem yüksek çalışma saatlerinde tasarruf hem de zorlu ortamlarda uzun ömür sağlar. Bu yazıda pik gövdenin getirdiği farkı, IE3 verim sınıfının anlamını ve bu ikilinin hangi uygulamalarda doğru seçim olduğunu ele alıyoruz.

Pik Döküm Gövde Nedir ve Neden Tercih Edilir?

Pik, gri dökme demir olarak da bilinen, yüksek karbon içeriğiyle titreşim söndürme yeteneği güçlü bir döküm malzemesidir. Alüminyum gövdeye kıyasla daha ağır olmasına rağmen, mekanik darbelere, aşınmaya ve sürekli yüke karşı belirgin biçimde daha dayanıklıdır. Pik gövdenin kütlesi, motorun çalışma sırasında oluşturduğu titreşimi emerek hem motorun hem de bağlı olduğu makinenin ömrünü uzatır. Bu nedenle ağır sanayi, agrega, kırma-eleme ve kompresör gibi yüksek mekanik streslere maruz kalan uygulamalarda pik gövde standart tercihtir.

IE3 Premium Verim Sınıfı Ne Anlama Gelir?

IE3, IEC 60034-30-1 uluslararası standardında "Premium" verim seviyesini ifade eder. IE1 (standart) ve IE2 (yüksek) sınıflarının üzerinde yer alır ve aynı güçteki motorlarda kayıpların daha düşük olduğu anlamına gelir. Bu daha yüksek verim, daha kalın bakır sargı, daha kaliteli manyetik sac ve optimize edilmiş tasarımla elde edilir. Sürekli çalışan hatlarda IE3'ün sağladığı enerji tasarrufu, ilk yatırım farkını ömrü boyunca fazlasıyla geri kazandırır. Konuyu daha ayrıntılı incelemek için IE3 elektrik motorları içeriğine göz atabilirsiniz.

Pik Gövde ile IE3 Birleşince Ne Kazanırsınız?

Bu iki özelliğin bir araya gelmesi, ağır sanayi için ideal bir denge oluşturur:

  • Enerji tasarrufu: IE3 sınıfı, yüksek çalışma saatlerinde elektrik tüketimini belirgin biçimde düşürür.
  • Mekanik dayanım: Pik gövde, darbe ve titreşim altında uzun ömür sağlar.
  • Düşük titreşim: Döküm kütle, sessiz ve kararlı çalışma sunar.
  • Isıl kararlılık: F sınıfı yalıtımla birlikte yüksek ortam sıcaklıklarına dayanır.
  • Uzun bakım aralığı: Sincap kafesli rotor ve sağlam gövde, arıza sıklığını azaltır.

Teknik Özellikler

Pik gövdeli IE3 motorlar tipik olarak şu teknik tabana sahiptir: 0,55 kW'tan 355 kW'a kadar geniş güç aralığı, 400V / 50Hz besleme ve 2/4/6 kutup seçenekleriyle 3000, 1500 ve 1000 d/d devir alternatifleri. Koruma sınıfı IP55'tir; bu, toz ve her yönden gelen su sıçramasına karşı dayanım anlamına gelir. Yalıtım F sınıfıdır (155°C dayanım) ve çalışma rejimi S1 sürekli çalışmadır. Rotor yapısı sincap kafeslidir; fırça ve kolektör bulunmadığından motor bakım dostudur. Bağlantı tipleri B3 ayaklı, B5 flanşlı, B14 küçük flanşlı ve B35 kombine olarak sunulur.

Kayma ve Tork Üretimi

Asenkron bir motorda rotor, statorun oluşturduğu döner manyetik alanın senkron devrinin biraz gerisinde döner; bu fark kayma (slip) olarak adlandırılır. Kayma, motorun tork üretebilmesi için fiziksel olarak gereklidir. Yük arttıkça kayma bir miktar artar ve motor daha fazla tork üreterek dengeyi sağlar. Pik gövdeli IE3 motorlarda optimize edilmiş tasarım, yük altında kararlı bir tork eğrisi ve düşük ısınma sunar; bu da ağır başlangıç yüklerinde güvenilir çalışma sağlar.

Hangi Uygulamalarda Doğru Seçimdir?

Pik gövdeli IE3 motorlar, mekanik zorlamanın ve uzun çalışma saatlerinin bir arada olduğu hatlar için biçilmiş kaftandır:

  • Kırıcı ve eleme tesisleri: Yüksek başlangıç torku ve darbeli yük.
  • Kompresörler: Sürekli yük altında kararlı çalışma.
  • Ağır konveyörler: Uzun mesafeli, yüklü taşıma hatları.
  • Pompalar: Sürekli çalışan su ve proses pompaları.
  • Fan ve aspiratörler: Endüstriyel havalandırma ve toz toplama.

Seçim ve Bakım İpuçları

Doğru pik gövdeli IE3 motoru seçmek için önce uygulamanın gerçek güç ve devir ihtiyacını netleştirin; gereğinden büyük motor düşük yükte verimini düşürür. Montaj şekline göre B3/B5/B14 bağlantıyı belirleyin. Bakımda rulman yağlama periyotlarına uyun, soğutma kanatlarını tozdan arındırın ve titreşim ile ısınmayı düzenli izleyin. Pik gövdenin sağlamlığı uzun ömür vaat etse de, düzenli kontrol bu avantajı kalıcı kılar ve beklenmedik duruşların önüne geçer.

Pik Gövde ile Alüminyum Gövde Karşılaştırması

Pik gövdeli IE3 motoru doğru konumlandırmak için alüminyum alternatifle karşılaştırmak faydalıdır. Alüminyum gövde hafiftir, ısıyı hızlı atar ve düşük-orta güçlerde ekonomik bir çözüm sunar; pompa, fan ve hafif tahrik uygulamalarında yaygındır. Pik gövde ise daha ağır ve daha yüksek bedellidir, ancak titreşim söndürme, darbe dayanımı ve aşınma direnci açısından üstündür. Kırıcı, kompresör ve ağır konveyör gibi mekanik zorlamanın yüksek olduğu hatlarda pik gövdenin sağladığı uzun ömür, başlangıçtaki fiyat farkını fazlasıyla karşılar. Seçim, uygulamanın yük karakteristiğine göre yapılmalıdır; her ortam için tek bir doğru gövde yoktur.

Enerji Tasarrufu Hesabı ile IE3'ün Geri Dönüşü

IE3 sınıfının değerini somutlaştırmak için basit bir hesap yapılabilir. Günde 16 saat, yılda yaklaşık 6000 saat çalışan 22 kW'lık bir motorda, verimin IE1'e göre yalnızca yüzde 2-3 artması bile yılda birkaç bin kWh tasarruf demektir. Bu tasarruf, elektrik birim fiyatıyla çarpıldığında, IE3 motorun ilk yatırım farkını birkaç yıl içinde geri kazandırır. Motorun ömrü boyunca bu tasarruf sürekli devam ettiğinden, toplam kazanç ilk fiyat farkının çok üzerine çıkar. Bu yüzden sürekli çalışan hatlarda pik gövdeli IE3 motor, hem mekanik dayanım hem de enerji ekonomisi açısından bütüncül bir avantaj sunar.

Montaj, Bağlantı Tipleri ve Devreye Alma

Pik gövdeli IE3 motorların doğru montajı, performansın ve ömrün belirleyicisidir. B3 ayaklı tip, sağlam bir kaideye ya da zemine cıvatalanarak en yaygın şekilde kullanılır; ağır pik gövdenin titreşim söndürme avantajının tam yansıması için kaidenin rijit olması önemlidir. B5 büyük flanşlı ve B14 küçük flanşlı tipler, doğrudan redüktör, pompa veya makine gövdesine bağlanır ve hizalama hatalarını azaltır. B35 kombine tip ise hem ayak hem flanş desteği sunarak ağır yüklerde ek güvenlik sağlar. Devreye alma sırasında faz sırasının doğru bağlanması, dönüş yönünün kontrolü ve klemens bağlantılarının torkunda sıkılması gerekir. Yanlış hizalama, kaplinde ek zorlanma ve erken rulman aşınmasına yol açtığından, montaj aşamasında lazerli ya da komparatörlü hizalama önerilir. Doğru kurulan bir pik gövdeli IE3 motor, yıllarca düşük titreşim ve kararlı verimle çalışır.

DRG Motor ile Pik Gövde IE3 Tedariki

DRG Motor olarak İzmir merkezli yapımızla, ağır sanayi uygulamaları için pik gövdeli IE3 elektrik motorlarını geniş güç ve devir aralığında tedarik ediyoruz. Uygulamanızın yük karakteristiğini değerlendirip doğru güç, devir ve bağlantı tipini birlikte belirliyor, hem enerji verimliliği hem de mekanik dayanım açısından en uygun çözümü sunuyoruz. Ürün yelpazemiz ve teknik destek için drgmotor.com üzerinden bize ulaşabilirsiniz.
