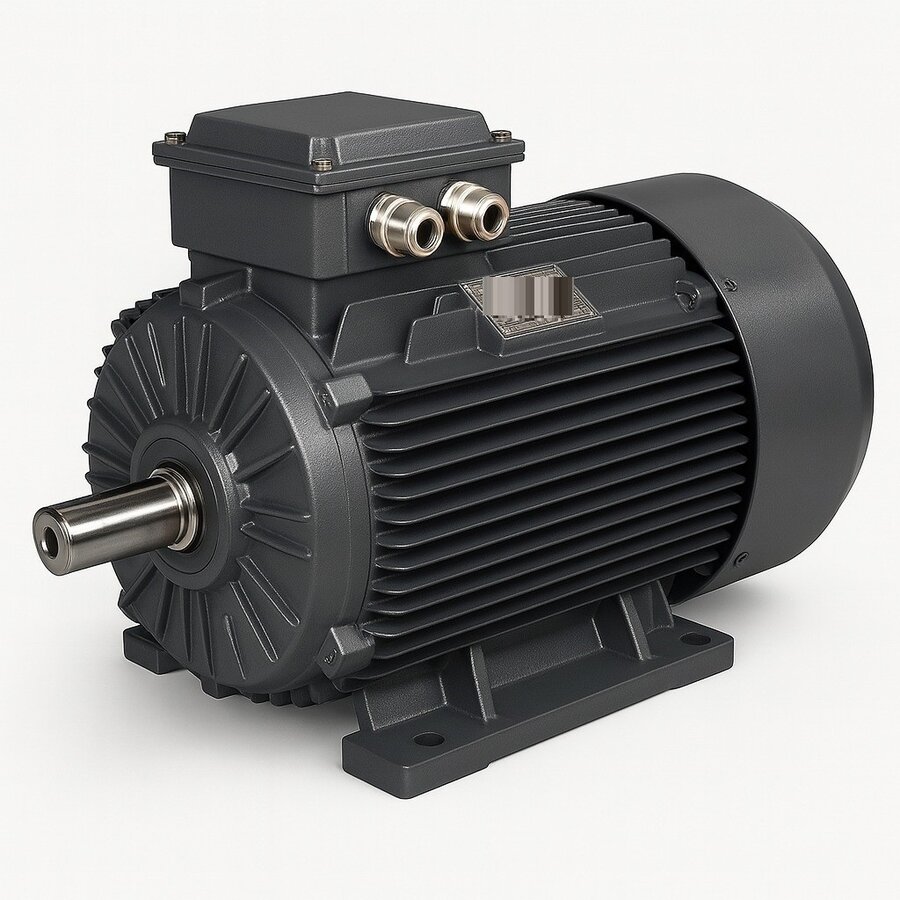

Pik döküm gövde asenkron elektrik motorları, mekanik dayanımın ve uzun ömrün öncelikli olduğu ağır sanayi uygulamaları için tasarlanmış tahrik çözümleridir. Gövdesi gri dökme demirden (pik döküm) üretilen bu motorlar, titreşime, darbeye ve yüksek sıcaklığa karşı alüminyum gövdeli muadillerinden daha dirençlidir. DRG Motor olarak tedarik ettiğimiz pik döküm gövde asenkron motorların yapısal özelliklerini ve kullanım alanlarını aşağıda ayrıntılı biçimde ele alıyoruz.

Pik Döküm Gövdenin Avantajları

Pik döküm, gri dökme demirin endüstriyel adıdır ve yüksek basınç dayanımı ile mükemmel titreşim sönümleme özelliğiyle bilinir. Motor gövdesinde kullanıldığında, çalışma sırasında oluşan titreşimleri emerek hem motorun hem de bağlı bulunduğu makinenin daha kararlı çalışmasını sağlar. Alüminyuma göre daha ağırdır; ancak bu ağırlık, ağır yük ve darbeli uygulamalarda bir dezavantaj değil, kararlılık avantajıdır.

  • Yüksek mekanik dayanım: darbe ve aşırı yüke karşı dirençli gövde.
  • Üstün titreşim sönümleme: daha sessiz ve kararlı çalışma.
  • Isıl dayanım: yüksek sıcaklıkta gövde formunu korur.
  • Uzun servis ömrü: ağır sanayi koşullarında dahi deformasyona dayanır.

Pik Döküm ile Alüminyum Gövde Karşılaştırması

İki gövde malzemesi de yaygın kullanılır, fakat farklı önceliklere hizmet eder. Alüminyum gövde hafifliği ve ısıyı hızlı dışarı atması nedeniyle taşınabilir ekipmanlarda ve küçük güçlerde avantajlıdır. Pik döküm gövde ise kütlesi ve sertliği sayesinde yüksek mekanik gerilime maruz kalan, titreşimli veya darbeli uygulamalarda öne çıkar. Aşağıdaki ayrım, hangi durumda hangi malzemenin tercih edileceğini netleştirir.

  • Ağırlık: alüminyum hafif, pik döküm ağır ve stabildir.
  • Titreşim: pik döküm sönümlemede belirgin biçimde üstündür.
  • Darbe dayanımı: pik döküm çatlamaya karşı daha dirençlidir.
  • Korozyon ve aşınma: pik döküm yüzey, zorlu ortamlarda daha uzun ömürlüdür.

Asenkron Çalışma Prensibi

Pik döküm gövde içindeki rotor, sincap kafesi düzenindedir ve dışarıdan elektriksel bağlantı almaz. Statorun kurduğu döner alan, kafes çubuklarında akım uyandırır; bu akımın alanla etkileşimi mili çeviren torku ortaya çıkarır. Rotorun döner alandan biraz daha yavaş dönmesi (kayma) indüklemeyi sürekli kılar. Fırça, bilezik veya kömür bulunmadığı için aşınan parça sayısı azdır; bu da pik döküm gövdenin sağladığı dayanıklılıkla birleşince son derece güvenilir bir tahrik sistemi ortaya çıkarır.

Kutup Sayısı ve Devir

Pik döküm gövde motorlar farklı kutup sayılarıyla temin edilebilir. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde döner; gerçek devir kayma nedeniyle biraz altındadır. Ağır yüklü, düşük devirli kırıcı ve karıştırıcılarda genellikle 6 kutuplu, pompa ve konveyörlerde 4 kutuplu modeller tercih edilir.

Verim Sınıfları

Pik döküm gövde asenkron motorlar IEC 60034-30-1 standardına göre IE1'den IE5'e kadar verim sınıflarında sunulur. Yasal düzenlemeler birçok güç kademesinde asgari IE3 (Premium) seviyesini zorunlu kıldığından, ağır sanayi uygulamalarında çoğunlukla IE3 sınıfı ve üzeri tercih edilir. Sürekli çalışan uygulamalarda yüksek verim sınıfı, enerji maliyetini belirgin biçimde düşürür.

Yalıtım, Koruma ve Çalışma Rejimi

Pik döküm gövde motorlar tipik olarak F sınıfı yalıtıma (155 °C) ve IP55 koruma derecesine sahiptir. IP55, toza karşı korumayı ve her yönden gelen su püskürtmesine dayanımı ifade eder; bu özellik tozlu kırıcı tesislerinde ve nemli ortamlarda güvenli kullanım sağlar.

  • F yalıtım sınıfı: kırıcı ve değirmen yükünde oluşan ısıya geniş emniyet payı bırakır.
  • IP55 koruma: kırıcı tesisinin tozuna ve nemine karşı kapalı yapı.
  • S1: sabit yükte sürekli çalışma rejimi.
  • 400V / 50 Hz: standart üç fazlı besleme değeri.

Montaj Tipleri ve Güç Aralığı

Pik döküm gövde motorlar B3 (ayaklı), B5 (büyük flanş) ve B14 (küçük flanş) montaj biçimleriyle sunulur. Ayaklı gövde zemine veya kaideye cıvatalanırken, flanşlı gövdeler doğrudan pompa veya redüktör gövdesine bağlanır. Güç aralığı tipik olarak 0,55 kW'tan 355 kW'a kadar uzanır; özellikle orta ve yüksek güç kademelerinde pik döküm gövde, sağladığı dayanım nedeniyle en çok tercih edilen seçenektir.

Tipik Kullanım Alanları

Pik döküm gövdenin dayanıklılığı, onu zorlu çalışma koşullarına sahip uygulamalar için ideal kılar. Maden ve taş ocaklarındaki kırıcılar, çimento tesislerindeki değirmenler, ağır konveyör hatları, büyük santrifüj pompalar ve sürekli çalışan kompresörler bu motorların başlıca kullanım alanlarıdır. Titreşimin yüksek olduğu ve motorun zemine sağlam sabitlenmesi gereken her uygulamada pik döküm gövde tercih edilir.

Soğutma ve Isıl Yönetim

Pik döküm gövde, dış yüzeyindeki uzun soğutma kanatçıkları sayesinde geniş bir ısı transfer alanı sunar. Motorun arkasındaki fan, bu kanatçıklar üzerinden hava geçirerek sargılarda biriken ısıyı dışarı taşır; buna yüzeyden soğutma (IC411) denir. Ağır sanayi ortamlarında bu kanatçıkların arasına dolan toz ve lif, soğutmayı ciddi biçimde zayıflatarak sargının aşırı ısınmasına yol açar. Bu nedenle gövde yüzeyinin ve fan kapağının düzenli temizlenmesi, pik döküm motorun beklenen ömrünü tamamlaması için en pratik önlemlerden biridir. Çok tozlu hatlarda harici soğutmalı veya ek koruma derecesine sahip modeller değerlendirilebilir.

Kalkış Torku ve Ağır Yük Davranışı

Kırıcı, değirmen ve ağır konveyör gibi uygulamalar yüksek atalete sahiptir; bu makineler dururken büyük bir başlangıç momentiyle harekete geçirilmelidir. Sincap kafesli asenkron motorlar, rotor oluk geometrisine bağlı olarak anma torkunun iki ila üç katına ulaşan kalkış torku üretebilir. Pik döküm gövdenin sertliği, bu yüksek kalkış momentinin yarattığı reaksiyon kuvvetlerine ve titreşime karşı motoru deforme olmadan ayakta tutar. Ağır kalkışlı uygulamalarda motor sıcaklığının kalkış süresince hızla yükseldiği unutulmamalı, sık yol verilen tahriklerde uygun çalışma sınıfı (örneğin S4) ve termik koruma seçilmelidir.

Bağlantı Kutusu ve Frekans İnverteri Uyumu

Pik döküm gövde motorların klemens kutusu da çoğunlukla dökme demirden üretilir; bu sayede mekanik darbeye ve toz girişine karşı dayanıklıdır. Klemens tablasındaki köprülerle motor yıldız veya üçgen bağlanabilir, böylece yıldız-üçgen yol verme uygulanabilir. Bu motorlar değişken hız sürücüsü (frekans inverteri) ile de sorunsuz çalışır; devir ayarı gerektiren konveyör ve pompa hatlarında inverter, hem enerji tasarrufu hem de yumuşak kalkış sağlar. Düşük devirde sürekli çalışılan inverterli uygulamalarda, motorun kendi fanı yeterli soğutmayı sağlayamayabileceğinden harici (zorlanmış) soğutmalı modeller değerlendirilmelidir.

Bakım ve Doğru Seçim

Pik döküm gövde motorlarda da rulman yağlama periyotlarına uyulması, soğutma fan kapağının temiz tutulması ve sargı yalıtım direncinin periyodik ölçülmesi ömrü uzatır. Doğru güç, kutup ve montaj kombinasyonunun seçimi, motorun tahrik edeceği makineyle uyumu açısından önemlidir. Uygulamanıza uygun pik döküm gövde asenkron motoru tedarik etmek için DRG Motor ürün gamından destek alabilirsiniz.
