Kırma ve eleme tesisleri, bir elektrik motorundan talep edilebilecek en zorlu çalışma koşullarını bir araya getirir: ağır kalkış yükü, yüksek tork talebi, sürekli titreşim ve yoğun toz. Taş ocaklarından maden tesislerine, beton santrallerinden geri dönüşüm hatlarına kadar her yerde kırıcılar, elekler ve besleyiciler bu zorlu ortamda kesintisiz dönmek zorundadır. Bu yazıda kırma-eleme tesislerine uygun elektrik motorlarının hangi özellikleri taşıması gerektiğini teknik ayrıntılarıyla ele alıyoruz.

Kırma-Eleme Yükünün Zorluğu

Kırıcılar yüksek atalet momentine sahip ağır yüklerdir. Bir çene kırıcı boş başlatılsa bile rotorun ve volanın ataletini yenmek için motor, nominal torkunun çok üzerinde bir kalkış torku üretmek zorundadır. Üstüne malzeme beslendiğinde yük ani ve değişkendir; büyük bir kaya parçası kırıcıya girdiğinde anlık tork talebi sıçrar. Bu yüzden kırma uygulamasında motor yalnızca gücüyle değil, yüksek kalkış torku ve aşırı yük dayanımıyla seçilir.

  • Yüksek atalet nedeniyle zorlu, uzun kalkış süresi.
  • Ani ve değişken tork talebi.
  • Sürekli titreşim ve darbeli yük.
  • Yoğun toz ve aşındırıcı ortam.

Pik Döküm Gövdenin Önemi

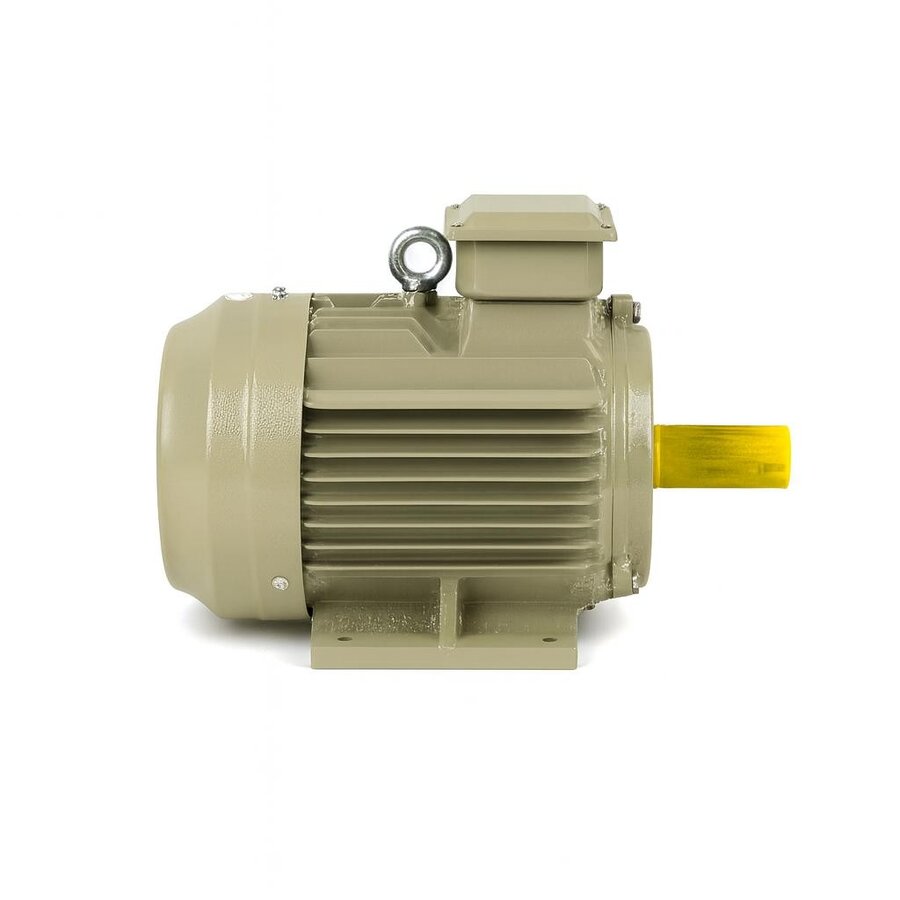

Bu ortamda gövde malzemesi belirleyicidir. Pik döküm (gri dökme demir) gövde, yüksek kütlesi sayesinde kırıcıdan gelen sürekli titreşimi sönümler ve boyutsal kararlılığını korur. Alüminyum gövde bu darbeli koşullarda yorulma açısından daha zayıf kalır. Ağır sanayi titreşimine maruz kalan asenkron AC motorlarda pik döküm gövde, hem motorun ömrünü uzatır hem de sargıların gevşemesi gibi titreşim kaynaklı arızaları önler. Döküm gövdenin geniş ısıl kütlesi, zorlu kalkışlardaki ısı yükünü de daha iyi dağıtır.

Toz ve Neme Karşı Koruma

Kırma-eleme tesisleri tozun her yere işlediği ortamlardır. İnce taş tozu motorun soğutma kanatçıklarını tıkayabilir, sargılara nüfuz edebilir ve rulmanları aşındırabilir. Bu nedenle bu tesislerde IP55 koruma sınıfı asgari standarttır; toza karşı tam koruma ve her yönden su püskürtmesine dayanım sağlar. Yıkamalı eleme yapılan ya da açık alanda çalışan tesislerde IP56 veya üzeri tercih edilir. Sargı yalıtımında F sınıfı (155 °C) yalıtım, zorlu kalkışların ve aşırı yüklerin yarattığı ısı yükünde güvenli marj bırakır.

Devir ve Tork Dengesi

Kırma-eleme tesislerinde devir seçimi uygulamaya göre değişir. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron hızda döner. Kırıcılar genellikle kayış-kasnak ile düşürülmüş devirde ve yüksek torkla tahrik edildiğinden, 4 ya da 6 kutuplu motorlar yaygındır. Elekler ve besleyiciler için de orta devirli motorlar tercih edilir. Sincap kafesli rotorun kayması (slip), ağır yük altında torkun artmasını sağlayan temel mekanizmadır; kırıcıya ani yük geldiğinde kayma artar ve motor daha fazla tork üreterek yükü karşılar.

Kalkış Yöntemi ve Sürücü

Yüksek atalet nedeniyle kırıcı motorlarının kalkışı özel önem taşır. Doğrudan yol verme, büyük güçlerde yüksek kalkış akımı çeker ve şebekeyi zorlar. Bu nedenle yumuşak yol verici (soft starter) ya da frekans çevirici (sürücü) kullanımı yaygındır. Yumuşak kalkış; kayışların, akuplajın ve dişli grubunun üzerindeki mekanik şoku azaltarak bu pahalı parçaların ömrünü uzatır. Sürücü ayrıca aşırı yük durumunda motoru koruyarak sargı yanmasını önler ve gerektiğinde besleme hızını ayarlayarak verimi artırır.

Verim Sınıfı ve İşletme Maliyeti

Kırma-eleme tesisleri çoğunlukla vardiyalar boyunca S1 sürekli çalışma rejiminde döner; bu yüzden motorun verimi işletme maliyetine doğrudan yansır. IEC 60034-30-1 standardına göre en az IE3 premium verim sınıfında motor seçilmesi, bu yoğun çalışan tesislerde yıllar içinde önemli enerji tasarrufu sağlar. IE3 elektrik motorları, kırma-eleme gibi sürekli ve ağır çalışan hatlarda verim ile dayanım arasında en dengeli seçimi sunar.

Bakım ve Uzun Ömür

Tozlu ortamda motor ömrünü belirleyen en önemli unsur düzenli bakımdır. Soğutma kanatçıklarının periyodik temizlenmesi, ısı atımını korur ve sargı sıcaklığını düşük tutar. Rulmanların düzenli yağlanması, titreşimli ortamda erken aşınmayı önler. Sargı sıcaklığını PTC ya da PT100 sensörlerle izlemek, aşırı yük durumlarını önceden yakalayarak yanmayı engeller. Bu basit bakım adımları, zorlu koşulda çalışan bir motorun servis ömrünü kat kat uzatır.

Doğru Motorla Kesintisiz Üretim

Kırma-eleme tesislerinde motor seçimi; yeterli güç ve kalkış torku, pik döküm gövdenin mekanik dayanımı, IP55 koruma ve doğru kalkış yönteminin bir araya gelmesiyle yapılır. Yanlış seçilen bir motor sık arıza ve duruşla üretimi durdurur; doğru seçilen bir motor ise yıllarca tozun ve titreşimin içinde kesintisiz döner. İzmir merkezli olarak kırma ve eleme tesisleri için bu zorlu koşullara uygun, yüksek torklu ve dayanıklı elektrik motorlarını tedarik ediyor, tesisinizin yük karakterine en uygun çözümü birlikte belirliyoruz. Tüm uygulamalar için DRG Motor ürün ailesini inceleyebilirsiniz.

Tesisteki Farklı Motor Görevleri

Bir kırma-eleme tesisi tek bir motorla değil, birbirini tamamlayan birçok tahrik grubuyla çalışır. Her birinin yük karakteri farklıdır ve motor seçimi buna göre değişir:

  • Birincil kırıcı (çene kırıcı): En yüksek kalkış torku ve atalet; pik döküm gövde ve yumuşak kalkış şart.
  • İkincil kırıcı (konik/darbeli): Yüksek devir ve sürekli yük; titreşim sönümlemesi önemli.
  • Titreşimli elek: Dengesizlik kuvvetiyle çalışır; gövde dayanımı ve rulman seçimi belirleyici.
  • Besleyici ve bantlar: Orta güç, sürekli çalışma; verim sınıfı öne çıkar.

Bu çeşitlilik nedeniyle tesisin tamamı için tek tip motor değil, her görev için doğru güç ve gövde seçimi yapılması gerekir.

Güç Sınıfları ve Tipik Değerler

Kırma-eleme tesislerinde motorlar genellikle orta ve yüksek güç sınıfında yer alır. Küçük besleyiciler ve elekler için 4-30 kW band yeterliyken, birincil kırıcılar uygulamaya göre 75 kW'tan 355 kW'a kadar çıkabilir. Tedarik ettiğimiz motorlar 400V/50Hz şebeke için standardize edilmiş olup 0,55 kW'tan 355 kW'a kadar geniş bir aralığı kapsar. Doğru güç seçiminde kırıcının kapasitesi, beslenen malzemenin sertliği ve istenen çıkış boyutu birlikte değerlendirilir; gereğinden küçük motor sürekli aşırı yükte yanarken, aşırı büyük motor düşük verimde çalışarak enerji israfı yaratır.

Aşırı Yük Koruması ve Arıza Önleme

Kırma-eleme uygulamasında ani aşırı yükler kaçınılmazdır; kırıcıya giren büyük bir kaya ya da sıkışan malzeme, motoru anında zorlayabilir. Bu yüzden motorun termik aşırı yük rölesi ile korunması ve sargı sıcaklığının PTC sensörlerle izlenmesi büyük önem taşır. Frekans çevirici kullanılan sistemlerde sürücünün akım sınırlama özelliği, aşırı yükte motoru otomatik olarak koruyarak sargı yanmasını önler. Ayrıca kırıcı girişine yerleştirilen metal ayırıcılar ve kaçak koruma sistemleri, beklenmedik darbeleri azaltarak hem motoru hem de mekanik aktarma organlarını korur. İyi kurulmuş bir koruma zinciri, zorlu koşulda çalışan pahalı bir motorun beklenmedik arızalarla devre dışı kalmasını engeller ve üretimin sürekliliğini güvence altına alır.
