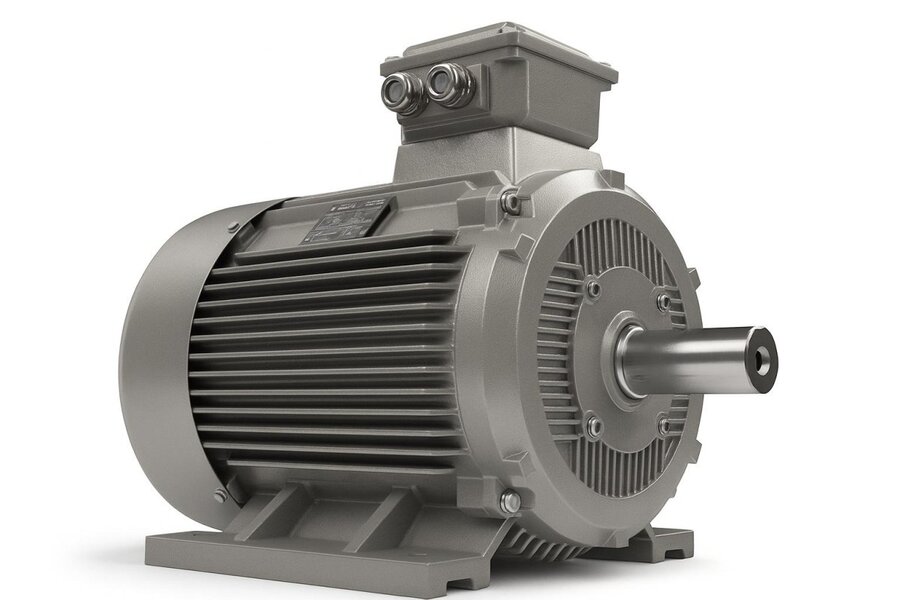

90–120 kW güç aralığındaki DRG motorlar, kırıcılar, eleme tesisleri, beton santralleri ve büyük konveyör hatları gibi iş makinelerinin ana tahrik gücünü karşılayacak şekilde yapılandırılır. Bu sınıf, yüksek başlatma torku ve değişken yük altında kararlı çalışma gerektiren ağır görevlerin tipik güç bandıdır. Aşağıda bu güç aralığının teknik gereksinimlerini, gövde tasarımını ve saha koşullarına uyumunu ayrıntılarıyla inceliyoruz.

90–120 kW Sınıfının Gereksinimleri

Kırma ve eleme uygulamalarında motor, ani yük artışlarına ve sık dur-kalk rejimine maruz kalır. Bir kırıcının çenesine giren iri malzeme anlık olarak büyük bir direnç oluşturur; motor bu anda devrini düşürmeden yüksek tork üretmek zorundadır. Bu nedenle bu sınıf motorlarda güçlü pik döküm gövde, takviyeli rulman yatakları ve yüksek başlatma torku şarttır. Genellikle 4 veya 6 kutuplu seçilerek 1500 ya da 1000 d/d devirde çalıştırılır; düşük devir, ağır kalkışlı makinelerde daha yüksek tork sağladığı için tercih edilir.

Tork Eğrisi ve Kutup Seçimi

İş makinelerinde motor seçiminin kalbi, makinenin tork eğrisiyle motorun tork kapasitesinin örtüşmesidir. 6 kutuplu (1000 d/d) bir motor, aynı güçte 4 kutuplu bir motora göre daha yüksek nominal tork üretir; bu da ağır başlangıç yüklerinde avantaj sağlar. Buna karşılık konveyör gibi süreklilik isteyen uygulamalarda 4 kutuplu (1500 d/d) seçim daha dengeli çalışır. Doğru kutup sayısı, makinenin başlangıç momentine, atalet kütlesine ve çalışma rejimine göre belirlenir.

Dayanıklılık ve Gövde Tasarımı

Bu güç bandında gri pik döküm gövde standarttır. Pik döküm; titreşimi sönümler, darbeye dayanır ve toz-çamur ortamında IP55 koruma ile sızdırmazlığı korur. Alüminyum gövdenin bu sınıfta yeri yoktur; çünkü ağır darbe ve sürekli titreşim, yalnızca dökümün sağladığı kütle ve sertlikle güvenle karşılanır. F sınıfı yalıtım ve geniş soğutma kanatları, tozlu sahalarda bile sargı sıcaklığını güvenli sınırda tutar.

Saha Şartlarına Uyum

İş makineleri açık sahada, sıcaklık değişimleri ve abrazif toz altında çalışır. Bu koşullar için motorlar güçlendirilmiş klemens kutusu, koruyucu yağlama sistemi ve S1 sürekli çalışma kapasitesiyle yapılandırılır. Sahada en çok zorlanan noktalar şunlardır:

  • Toz girişi: IP55 koruma ve sızdırmaz klemens kutusu ile engellenir
  • Aşırı ısınma: geniş kanatlı gövde ve F sınıfı yalıtım ile kontrol altında tutulur
  • Titreşim: pik döküm kütle ve takviyeli rulman yatakları ile sönümlenir
  • Nem ve sıcaklık değişimi: gerektiğinde sargı ısıtıcısı (anti-kondens) ile yoğuşma önlenir

Yumuşak Kalkış ve İnvertör Uyumu

90–120 kW sınıfında doğrudan yol verme, şebekede ciddi akım sıçramasına ve mekanik şoka yol açabilir. Bu nedenle bu motorlar, yıldız-üçgen yol verici, yumuşak yol verici (soft starter) ya da frekans invertörü ile uyumlu olarak sunulur. İnvertör kullanımı yalnızca kalkışı yumuşatmakla kalmaz; değişken yükte devri ayarlayarak enerji tasarrufu da sağlar. Frekans kontrolü uygulanan kurulumlarda zorlanmış soğutma fanı, düşük devirde dahi yeterli soğutmayı güvence altına alır.

Bakım ve Servis Ömrü

Ağır sanayi motorlarında planlı bakım, ani duruşları önlemenin en etkili yoludur. Bu güç bandında rulman yağlama periyotları, sargı direnci ölçümleri ve klemens bağlantı kontrolü düzenli olarak yapılmalıdır. Takviyeli rulman yatakları ve yeniden yağlanabilir rulman tasarımı, servis ömrünü uzatır. Düzenli bakımla bu sınıf motorlar, zorlu saha koşullarında dahi uzun yıllar kararlı hizmet verir.

Projenize Göre Yapılandırma

İzmir merkezli DRG Motor, 90–120 kW iş makinesi motorlarını uygulamanın tork eğrisine, çalışma rejimine ve montaj biçimine göre tedarik eder. Kırıcı, elek, beton santrali veya konveyör projenizin yük verilerini, başlangıç momentini ve montaj tipini paylaştığınızda doğru kutup sayısını ve gövde tipini birlikte belirleriz. Ağır sanayi tahrikleri ve diğer içerikler için DRG Motor ana sayfasını inceleyebilirsiniz.

Beton Santrali ve Konveyör Uygulamaları

90–120 kW sınıfı, beton santrallerinin karıştırıcı ve aktarma tahriklerinde de yoğun kullanılır. Karıştırıcı motoru, yüklü hazneyi hareketlendirmek için yüksek başlangıç torku ister; bu yüzden düşük devirli, yüksek momentli bir yapı tercih edilir. Büyük konveyör hatlarında ise motor, dolu bantı durağan halden harekete geçirirken en zorlu yükü karşılar. Bu uygulamalarda yumuşak yol verici veya frekans invertörü kullanımı, bant gerginliğini koruyarak mekanik şoku azaltır ve hem motorun hem de aktarma elemanlarının ömrünü uzatır.

Doğru Boyutlandırmanın Önemi

İş makinesi tahrikinde motorun doğru boyutlandırılması, sahadaki performansın temelidir. Gereğinden küçük seçilen bir motor, ağır yük altında sürekli zorlanarak aşırı ısınır ve sargı ömrü kısalır. Gereğinden büyük seçilen bir motor ise düşük yükte verimsiz çalışır ve gereksiz yatırım maliyeti getirir. Doğru boyutlandırma için makinenin sürekli yükü, tepe yükü, kalkış sıklığı ve atalet kütlesi birlikte değerlendirilmelidir. Bu veriler doğru analiz edildiğinde, motor hem yeterli güç payına sahip olur hem de verimli bir çalışma noktasında kalır.

Kırıcı ve Eleme Tesislerinde Yük Karakteri

Kırıcı ve eleme tesisleri, motor açısından en zorlu yük karakterine sahip uygulamalardandır. Bir konkasöre giren malzeme miktarı sürekli değiştiği için motorun yükü saniyeler içinde düşükten tepe değere çıkabilir. Bu darbe yüklü çalışma, motorun hem yüksek anlık tork üretebilmesini hem de bu torku devir düşürmeden taşıyabilmesini gerektirir. Düşük kayma değerine sahip, güçlü manyetik tasarımı olan bir motor bu salınımları daha kararlı karşılar. Ayrıca volan etkisi yaratan ağır rotor kütlesi, ani yük tepelerini yumuşatarak hem motoru hem de kırıcının mekanik aksamını korur.

Soğutma ve Termal Yönetim

Ağır görev motorlarında en kritik konulardan biri termal yönetimdir. Sürekli yüksek yükte çalışan bir motor önemli miktarda ısı üretir; bu ısının dışarı atılamaması sargı sıcaklığını yükselterek yalıtım ömrünü kısaltır. Bu nedenle 90–120 kW sınıfı motorlarda geniş yüzeyli soğutma kanatları ve verimli bir fan tasarımı standarttır. Frekans invertörüyle düşük devirde çalışılan kurulumlarda, gövdeye monte zorlanmış soğutma fanı devreye girerek devir düşse bile soğutmanın sürmesini sağlar. F sınıfı yalıtım ise 155 °C'ye kadar dayanım sunarak emniyet payı bırakır ve motoru ani sıcaklık artışlarına karşı korur.

Gövde Bağlantı Tipleri ve Montaj Esnekliği

İş makinesi tahriklerinde motorun montaj biçimi, sahadaki yerleşime göre belirlenir. B3 ayaklı bağlantı, motoru sağlam bir şaseye ya da temele cıvatalamak için en yaygın çözümdür ve titreşimli ortamlarda kütlesel kararlılık sağlar. Redüktöre ya da kasnağa doğrudan kuplaj gereken kurulumlarda B5 flanşlı bağlantı tercih edilir. Bazı kompakt yerleşimlerde ise B14 yüzlü bağlantı dar alanda montaja imkân verir. Doğru bağlantı tipi seçilmediğinde motor doğru güçte olsa bile makineye uyarlanamaz; bu yüzden proje aşamasında montaj biçiminin netleştirilmesi, sahada zaman ve nakliye kaybını önler. Ağır görev tahriklerinin gövde dayanımı konusunda asenkron AC motorlar yazımız ek bilgi sunar.
