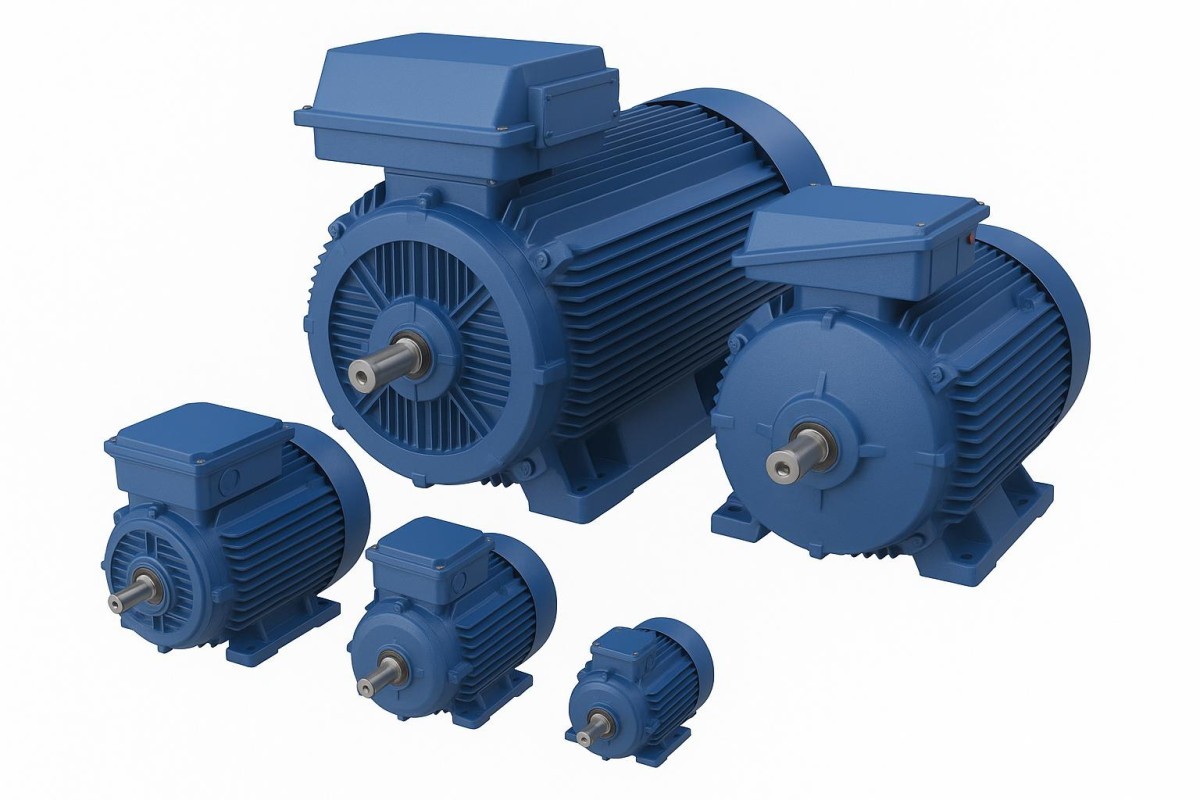

Elektrik motorlarında verim sınıfı, aynı mekanik işi ne kadar az elektriksel kayıpla ürettiğini gösteren ölçülebilir bir değerdir. IEC 60034-30-1 standardı bu sınıfları IE1'den IE5'e kadar tanımlar; IE3, IE4 ve IE5 ise üst basamakları oluşturur. Bir motorun etiketindeki IE kodu, o motorun belirli güç ve devirde garanti ettiği minimum verim yüzdesine karşılık gelir. Bu yazıda IE3, IE4 ve IE5 motorların farklarını, hangi koşulda hangisinin mantıklı olduğunu ve seçim sırasında nelere dikkat edilmesi gerektiğini ayrıntılı ele alıyoruz.

IEC 60034-30-1 ve Verim Sınıfının Anlamı

Verim, motora verilen elektriksel gücün ne kadarının şaft üzerinde mekanik güce dönüştüğünü ifade eder. Geri kalan kısım; sargı bakır kayıpları, demir (nüve) kayıpları, sürtünme-rüzgar kayıpları ve yük kayıpları olarak ısıya dönüşür. IE numarası büyüdükçe bu kayıplar azalır. Örneğin 7,5 kW 4 kutuplu bir motorda IE1 yaklaşık %87, IE3 yaklaşık %90,4, IE4 ise %91,7 civarında verim sunar. Aradaki bir-iki puanlık fark küçük görünse de sürekli çalışan bir hatta yıllık tüketimde belirgin bir tasarrufa karşılık gelir.

Standart, verimi sabit güç ve sabit kutup sayısı için tanımlar. Yani bir IE3 motorun verim değeri, 4 kutuplu (1500 d/d) ve 2 kutuplu (3000 d/d) modeller için farklı eşik değerlere bağlıdır. Bu nedenle iki motoru karşılaştırırken yalnızca IE sınıfına değil, aynı güç ve devirde olup olmadıklarına da bakmak gerekir.

IE3 Sınıfı: Sanayinin Standart Tabanı

IE3, bugün Avrupa pazarında pek çok güç aralığında yasal alt sınır kabul edilen premium verim sınıfıdır. 0,75 kW ile 355 kW arasındaki üç fazlı asenkron motorların büyük bölümü IE3 olarak tedarik edilir. Sincap kafesli rotor yapısı, F sınıfı yalıtım, IP55 koruma ve S1 sürekli çalışma rejimi bu motorların tipik özellikleridir. IE3 elektrik motorları pompa, fan, konveyör ve kompresör gibi günün büyük bölümünde çalışan uygulamalarda mantıklı bir denge sunar: ilk yatırım makul, verim yüksek.

  • Güç aralığı: 0,55 - 355 kW, 400V / 50Hz
  • Kutup seçenekleri: 2k (3000 d/d), 4k (1500 d/d), 6k (1000 d/d)
  • Bağlantı tipleri: B3 (ayaklı), B5 (flanşlı), B14 (yüz flanşlı)
  • Gövde: pik döküm (ağır sanayi) veya alüminyum (hafif, korozyona dayanıklı)

IE4 Sınıfı: Süper Premium Verim

IE4 motorlar, IE3'e göre kayıpları yaklaşık %15 daha azaltır. Bunu sağlamak için sargıda daha fazla bakır kullanılır, nüve sacları daha düşük kayıplı malzemeden seçilir ve rotor tasarımı optimize edilir. Sonuç olarak motor aynı güçte biraz daha ağır ve maliyetli olur, ancak çalışma sırasında daha az ısınır. Bu da hem enerji faturasını düşürür hem de yalıtımın ömrünü uzatır. Vardiyalı çalışan, yılda 6000 saatin üzerinde devrede kalan hatlar için IE4 genellikle ekonomik açıdan kendini amorti eden bir tercihtir.

IE5 Sınıfı: Ultra Premium ve Sınırları

IE5, standardın tanımladığı en yüksek verim basamağıdır ve IE4'e göre kayıpları yaklaşık %20 daha azaltmayı hedefler. Bu seviyeye klasik sincap kafesli asenkron yapısıyla ulaşmak çok güçtür; bu yüzden IE5 motorların önemli bölümü sabit mıknatıslı (PM) veya senkron relüktans teknolojisiyle üretilen tasarımlardır ve genellikle bir frekans invertörüyle birlikte çalışır. Çok yüksek tüketimli, sürekli devrede olan uygulamalarda enerji tasarrufu en üst düzeye çıkar, ancak ilk yatırım ve sürücü gereksinimi nedeniyle her hat için uygun değildir.

Kutup Sayısı, Devir ve Kayma İlişkisi

Asenkron motorun senkron devri, kutup sayısı ve şebeke frekansıyla belirlenir. 50 Hz'de 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde döner. Rotor, tork üretebilmek için bu senkron devirin biraz altında döner; aradaki farka kayma (slip) denir. Yüksek verimli motorlarda kayma daha düşük tutulur, çünkü rotor kayıpları doğrudan kaymayla ilişkilidir. Bu nedenle bir IE4 motorun yük altındaki gerçek devri, aynı güçteki IE1 motora göre senkron devre biraz daha yakındır.

Enerji Tasarrufu Nasıl Hesaplanır

Verim farkının pratik karşılığını basit bir hesapla görmek mümkündür. 15 kW şaft gücünde, yılda 6000 saat çalışan bir motoru ele alalım. IE3 verimi %91,9, IE4 verimi %92,8 olsun. Çekilen güç, şaft gücünün verime bölünmesiyle bulunur:

  • IE3 çektiği güç: 15 / 0,919 = 16,32 kW
  • IE4 çektiği güç: 15 / 0,928 = 16,16 kW
  • Yıllık fark: (16,32 - 16,16) x 6000 ≈ 960 kWh tasarruf

Tek motor için fark mütevazı görünse de onlarca motorun bulunduğu bir tesiste toplam tasarruf kayda değer hale gelir. Hesabın anlamlı olması için motorun çalışma saatini, ortalama yük oranını ve elektrik birim fiyatını gerçekçi girmek gerekir.

Hangi Uygulamada Hangi Sınıf Mantıklı

Seçimi belirleyen tek kriter verim değildir; çalışma saati belirleyici rol oynar. Günde birkaç saat çalışan, kesikli devreye giren bir makinede IE3'ten IE4'e geçmenin getirisi uzun sürede ancak ortaya çıkar. Buna karşılık sürekli devrede olan pompa, fan veya kompresörde üst sınıfa çıkmak kısa sürede fark yaratır. Sabit hızda değil de değişken yükte çalışan uygulamalarda ise motoru bir invertörle sürmek, sınıf yükseltmekten daha büyük tasarruf sağlayabilir.

Tedarik ve Seçimde Dikkat Edilecekler

Doğru motoru seçmek için güç (kW), devir/kutup, bağlantı tipi (B3/B5/B14), gövde malzemesi, koruma sınıfı (IP55) ve verim sınıfının uygulamaya uygun belirlenmesi gerekir. İzmir merkezli tedarik altyapımızla IE3 ağırlıklı geniş bir stok bulunduruyor, IE4 ve üzeri ihtiyaçlarda da uygun modelleri temin ediyoruz. Hangi sınıfın sizin çalışma profilinize uyduğundan emin değilseniz, yıllık çalışma saatinizi ve yük durumunuzu paylaşmanız doğru yönlendirme için yeterlidir.

Verim Sınıfı Seçiminde Doğru Karar

IE3, IE4 ve IE5 arasındaki seçim, soyut bir "en yükseği al" mantığıyla değil; çalışma saati, yük profili, ilk yatırım bütçesi ve sürücü gereksinimi birlikte değerlendirilerek yapılmalıdır. Sürekli çalışan ağır hatlarda üst sınıf hızla geri kazandırırken, kesikli ve hafif uygulamalarda IE3 dengeli bir tercih olmaya devam eder. Önemli olan etiketteki numaraya değil, motorun kendi kullanım senaryosundaki gerçek tüketimine bakmaktır. Diğer motor tiplerini ve seçim rehberlerini incelemek için ana sayfamızdan ürün gruplarına ulaşabilirsiniz.
