Havayı belirli bir debide ve basınçta taşımak, ilk bakışta basit görünse de motor tarafında kendine özgü bir mühendislik gerektirir. Bir fanı döndüren elektrik motorları, pompa veya konveyörden farklı bir yük karakterine sahiptir; çünkü fanın direnci sabit değil, devirle birlikte hızla büyüyen bir eğri çizer. Bu yazıda fan sürüşünde motor seçimini belirleyen fiziği, koruma gereksinimlerini ve sürekli çalışmada verimliliği etkileyen unsurları ayrıntısıyla ele alıyoruz.

Fan Yükü Neden Özel Bir Karakter Taşır?

Bir fanın çektiği güç, mil devrinin küpüyle orantılı olarak değişir. Yani devri yalnızca yüzde on artırmak, motordan istenen gücü yaklaşık üçte bir oranında büyütür. Bu küp ilişkisi iki yönlü çalışır: hızı kısmak istediğinizde enerji tüketimi çarpıcı biçimde düşer. Aksiyel fanlar düşük basınç–yüksek debi işlerinde, radyal (santrifüj) fanlar ise daha yüksek statik basınç gereken kanal sistemlerinde kullanılır. Her iki tipte de motorun atalet momentini yenerek fanı çalışma devrine taşıması, kalkış anında yüksek bir tork talebi yaratır.

Doğru Devir ve Kutup Sayısı Seçimi

Fan uygulamasında kutup sayısı, hem debiyi hem de gürültü düzeyini doğrudan belirler. 50 Hz şebekede senkron devirler kutup sayısına göre şöyle oluşur:

  • 2 kutup – 3000 d/d: Küçük çaplı, yüksek hızlı aksiyel fanlar ve bazı kompakt egzoz uygulamaları.
  • 4 kutup – 1500 d/d: Orta debili havalandırma ve proses fanlarında en yaygın seçim.
  • 6 kutup – 1000 d/d: Büyük çaplı, düşük gürültülü ve yüksek hava debili soğutma kulesi fanları.

Sincap kafesli rotor üzerinde oluşan kayma (slip) nedeniyle gerçek mil devri senkron değerin biraz altında, örneğin 4 kutuplu motorda 1440–1460 d/d civarında kalır. Fan kanat çapı ve istenen hava debisi bu gerçek devre göre hesaplanmalıdır.

Frekans İnvertörü ile Debi Kontrolü

Havalandırma ihtiyacı gün içinde değişiyorsa, motoru sabit devirde tam yükte çalıştırıp damper kısmak yerine frekans invertörü (VFD) kullanmak çok daha verimlidir. İnvertör motor devrini ihtiyaca göre düşürdüğünde, güç tüketimi devrin küpüyle birlikte düştüğü için belirgin bir tasarruf elde edilir. Bu yöntemle çalışacak motorların F sınıfı yalıtıma ve invertör beslemesine uygun sargı yapısına sahip olması, düşük devirde kendi soğutma fanının yetersiz kaldığı durumlarda ise harici (zorlanmış) soğutma fanına ihtiyaç doğabileceği göz önünde bulundurulmalıdır.

Sıcak ve Tozlu Ortamlarda Koruma

Fan motorları çoğu zaman sıcak egzoz havası, proses tozu, nem veya açık hava koşulları altında çalışır. Bu nedenle gövde koruma sınıfı kritik bir tercihtir:

  • IP55: Tozun zararlı miktarda girişine ve her yönden gelen su jetlerine karşı koruma; endüstriyel fanlarda standart beklentidir.
  • F sınıfı yalıtım: 155 °C'ye kadar dayanım sağlayarak yüksek ortam sıcaklığında güvenli bir termal marj bırakır.
  • Pik (dökme demir) gövde: Titreşim ve mekanik darbeye karşı dayanıklılık; ağır sanayi fanlarında alüminyuma göre daha uzun ömür sunar.

Motorun kendi soğutma fanının önünün toz birikimiyle tıkanmaması, sürekli çalışmada sargı sıcaklığının kontrol altında kalması için düzenli bakım gerektirir.

Sürekli Çalışma ve Verim Sınıfı

Havalandırma fanları çoğu tesiste S1 sürekli çalışma rejiminde, gün boyu hatta yıl boyu durmadan döner. Bu çalışma profili, verim sınıfı seçimini doğrudan kâr-zarar meselesine dönüştürür. IE3 Premium ve üzeri sınıf bir motor, aynı mil gücünü daha düşük akımla sağladığı için yılda binlerce saat çalışan bir fanda kayda değer bir tüketim farkı yaratır. IEC 60034-30-1 standardına göre tanımlanan bu sınıflar (IE1–IE5), motorun ısı ve sürtünme kayıplarının ne kadar düşük olduğunu gösterir.

Bağlantı Biçimleri ve Montaj

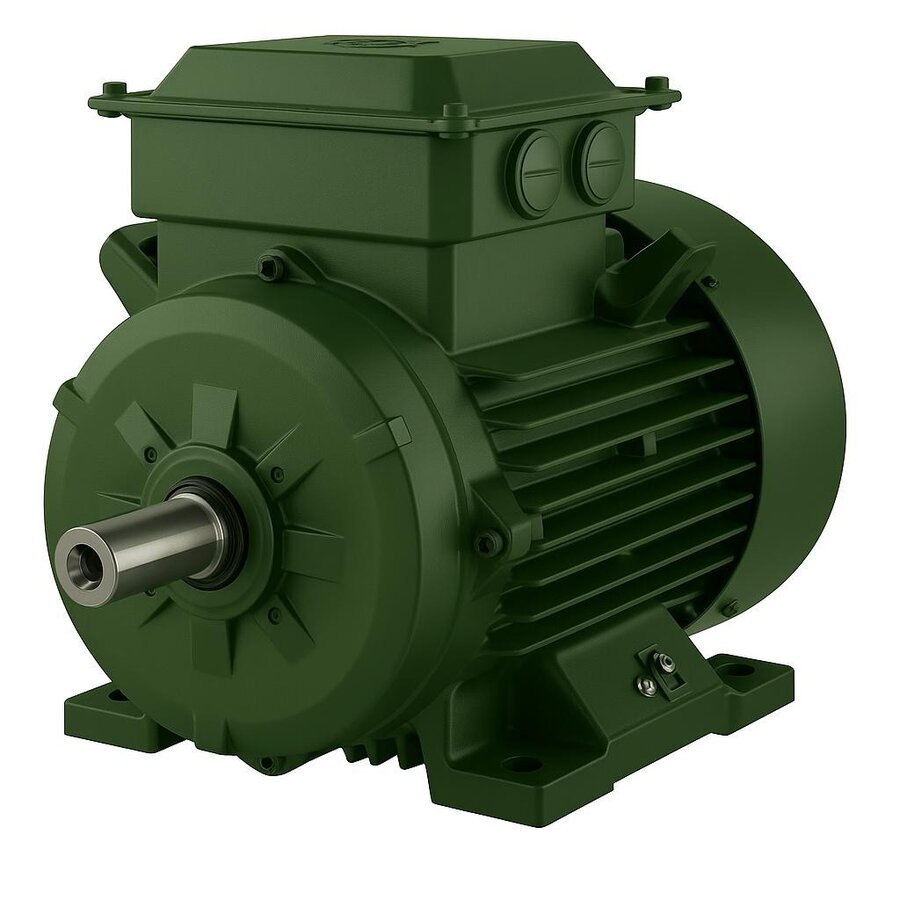

Fan sistemine motorun nasıl bağlanacağı montaj tipini belirler. B3 ayaklı motorlar zemine veya şaseye cıvatayla sabitlenir ve kayış-kasnak ya da kaplinle fana güç aktarır. B5 flanşlı tipler fan gövdesine doğrudan flanştan monte edilir; bu, doğrudan akuple (direct-drive) aksiyel fanlarda yaygındır. B14 yüzlü bağlantı ise daha küçük fan ünitelerinde kompakt montaj sağlar. Kayışlı tahrikte kasnak oranı değiştirilerek fan devri motordan bağımsız ayarlanabilirken, doğrudan tahrikte fan devri motor devrine eşittir.

Seçimde Dikkat Edilecek Pratik Adımlar

Bir fan motoru belirlerken sırasıyla şu bilgiler netleştirilmelidir: istenen hava debisi (m³/h), karşılaşılan statik basınç (Pa), fan kanat çapı, devir, ortam sıcaklığı ve çalışma süresi. Bu veriler fan eğrisiyle birleştiğinde gerekli mil gücü ortaya çıkar; üzerine kalkış ve emniyet payı eklenerek motor gücü (kW) seçilir. Aşırı büyük seçilen motor düşük yükte verimsiz çalışır, küçük seçilen ise sürekli zorlanarak ısınır ve ömrü kısalır.

Titreşim, Hizalama ve Balans

Fan motorlarında ömrü belirleyen sessiz tehlike titreşimdir. Dengesiz bir fan kanadı veya hatalı hizalanmış kaplin, rulmanlara sürekli darbe yükü bindirerek erken arızaya yol açar. Doğrudan akuple sistemlerde motor mili ile fan milinin eksenel ve açısal hizalaması hassas yapılmalı; kayışlı sistemlerde ise kasnak hizası ve kayış gerginliği periyodik kontrol edilmelidir. Fan kanadının dinamik balansının korunması, hem gürültüyü düşürür hem de mil ve yatak ömrünü uzatır. Titreşim ölçümünün düzenli yapıldığı tesislerde arızalar henüz büyümeden tespit edilebilir.

Kalkış Akımı ve Yumuşak Yol Verme

Büyük çaplı fanlar yüksek atalet momentine sahiptir; durağan haldeki kanat kütlesini çalışma devrine taşımak motordan uzun süreli ve yüksek bir kalkış akımı talep eder. Doğrudan yol vermede (DOL) bu akım nominal değerin birkaç katına çıkabilir ve hem motoru hem şebekeyi zorlar. Yumuşak yol verici (soft starter) veya frekans invertörü kullanmak, fanı kademeli olarak hızlandırarak kalkış akımını sınırlar, kayış-kasnak ve kaplin üzerindeki ani mekanik gerilmeyi azaltır. Bu, özellikle sık devreye giren egzoz fanlarında bakım maliyetini düşüren bir tercihtir.

Fan Uygulamaları İçin DRG Motor Tedariki

İzmir merkezli tedarikiyle DRG Motor, fan ve havalandırma sistemleri için 0,55–355 kW aralığında, 2/4/6 kutup seçenekleriyle, B3 ayaklı ve B5 flanşlı bağlantıya uygun, IP55 korumalı ve F sınıfı yalıtımlı motorları sunar. Fan tipini, hedef debiyi, devri ve çalışma koşullarını paylaştığınızda; uygulamanıza en uygun verim sınıfı ve montaj biçimine sahip model için güncel teklif sağlayabiliriz. Diğer uygulama çözümleri için drgmotor.com üzerinden ürün ailesini inceleyebilirsiniz.
