Bir elektrik motorunun ömrünü, titreşim altındaki sessizliğini ve ağır yük altında bozulmadan dönmeyi sürdürmesini büyük ölçüde gövde malzemesi belirler. Sahada en sık karşılaştığımız iki seçenek pik döküm (gri dökme demir) ve alüminyum alaşım gövdedir; ikisi arasındaki fark fiyat etiketinden çok daha derindir ve doğru tercih, motorun çalıştığı ortama göre değişir.

Pik Döküm Nedir, Hangi Özelliği Onu Ayırır?

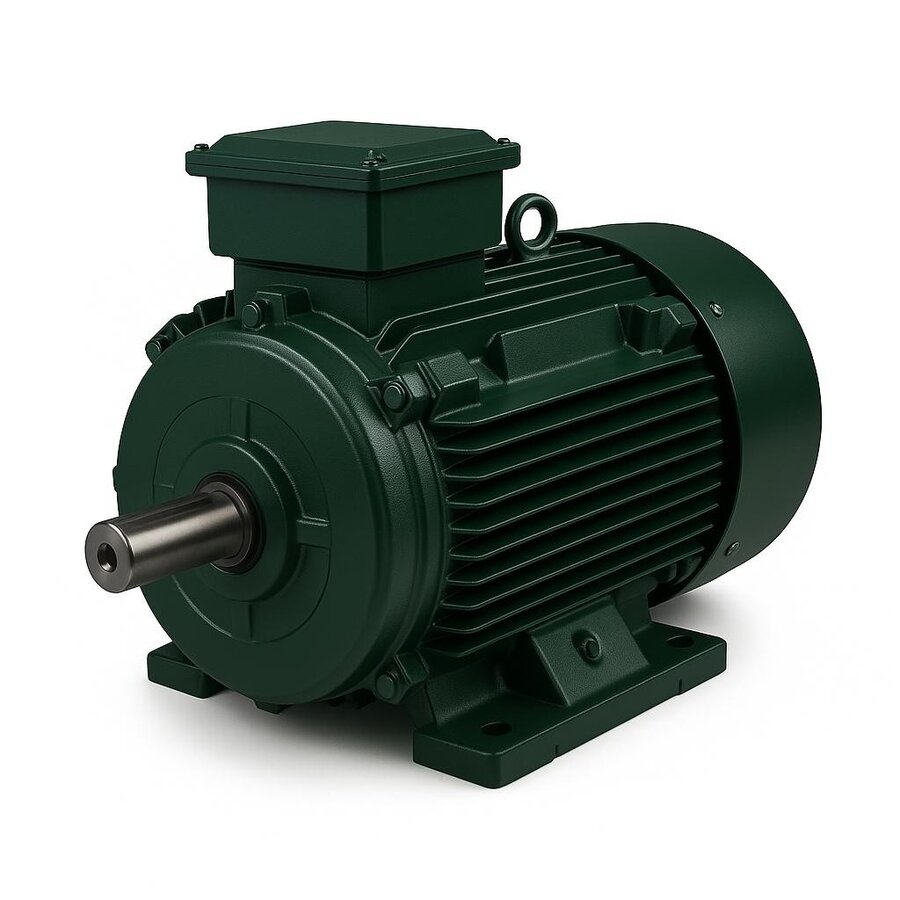

Pik döküm, karbon oranı yüksek bir demir-karbon alaşımıdır. Yapısındaki grafit pulları malzemeye iki belirgin avantaj kazandırır: yüksek basınç dayanımı ve mükemmel titreşim sönümleme. Grafit faz, motorun manyetik ve mekanik kaynaklı titreşimlerini gövde içinde dağıtarak gürültüyü azaltır. Bu nedenle 5,5 kW üzeri güçlerde ve sürekli yük altında çalışan motorlarda pik döküm gövde adeta standart kabul edilir.

Pik Döküm ile Alüminyum Gövde Arasındaki Temel Farklar

Alüminyum gövde hafiftir, ısıyı daha hızlı dağıtır ve maliyeti düşüktür; bu yüzden 0,55-7,5 kW aralığında, taşınabilir ve hafif uygulamalarda yaygındır. Ancak darbeye ve burulmaya karşı pik döküm kadar dayanıklı değildir. Aşağıdaki noktalarda fark net biçimde ortaya çıkar:

  • Mekanik dayanım: Pik döküm, ağır kayış-kasnak gerginliği ve eksenel yük altında deforme olmaya çok daha dirençlidir.
  • Titreşim ve gürültü: Grafit yapı titreşimi yutar; aynı güçte alüminyum gövdeli motora göre daha sessiz çalışır.
  • Ağırlık: Alüminyum belirgin biçimde hafiftir, bu da montaj ve taşıma kolaylığı sağlar.
  • Korozyon ve ortam: Boyalı/işlenmiş pik döküm, tozlu ve darbeli ağır sanayi ortamına daha uygundur.
  • Sıcaklık kararlılığı: Hafif alüminyumda ısı çabuk dağılırken döküm gövdenin yüksek kütlesi, yükün ani değiştiği anlarda sargı sıcaklığını daha dengeli tutar.

Hangi Güç ve Uygulamada Pik Döküm Tercih Edilmeli?

Genel kural olarak güç arttıkça ve çalışma süresi uzadıkça pik dökümün üstünlüğü belirginleşir. Kırıcılar, değirmenler, büyük fanlar, konveyör tahrikleri, kompresörler ve yüksek torklu pompa gruplarında pik döküm gövde tercih edilir. Bu uygulamalar 11 kW, 22 kW, 45 kW ve üzeri güçlere çıktığında, motorun aktardığı tork gövdeye ciddi burulma yükü bindirir; pik döküm bu yükü esnemeden taşır. Küçük tezgâhlar, vantilatörler ve hafif otomasyon eksenlerinde ise alüminyum gövde yeterli ve daha ekonomiktir.

Verim Sınıfı ve Gövde İlişkisi

Gövde malzemesi tek başına verim sınıfını belirlemez; verim, sac kalitesi, sargı tasarımı ve hava aralığıyla ilgilidir. Ancak IEC 60034-30-1'e göre IE3 (Premium) ve IE4 (Süper Premium) sınıfındaki yüksek güçlü motorlar, ağır endüstriyel kullanımda genellikle pik döküm gövdeyle sunulur. Yüksek verim sınıfı motorların ürettiği daha düşük kayıp ısısı, pik dökümün kararlı ısıl kütlesiyle birleştiğinde sargı sıcaklığını dengede tutar. IE3 elektrik motorları hakkında ayrıntılı bilgi için ilgili rehberimize göz atabilirsiniz.

Koruma Sınıfı ve Yalıtım Açısından Gövde

Pik döküm gövde, IP55 ve üzeri koruma sınıflarını sağlamak için sağlam bir taban oluşturur. Sıkı geçmeli flanş yüzeyleri, conta yuvaları ve klemens kutusu bağlantıları döküm gövdede daha hassas işlenebilir; bu da toz ve su girişine karşı sızdırmazlığı artırır. F sınıfı (155 °C) yalıtımlı sargılarla birlikte pik döküm motorlar, ortam sıcaklığının yükseldiği ve tozun yoğun olduğu tesislerde güvenle çalışır. Çalışma rejimi olarak S1 sürekli çalışma için tasarlanan bu motorlarda gövdenin ısıyı kararlı biçimde yönetmesi kritik öneme sahiptir.

Soğutma ve Kanatçık Tasarımı

Pik döküm gövdelerde dış yüzeydeki soğutma kanatçıkları döküm sırasında bütünleşik üretilir. Arkadan tahrikli fan, bu kanatçıklar boyunca hava akışı oluşturarak TEFC (tam kapalı, fanla soğutmalı) yapıda etkin ısı atımı sağlar. Kanatçıkların yönü ve derinliği, motorun nominal sıcaklık artışını F sınıfı sınırların altında tutacak biçimde tasarlanır. Tozlu ortamlarda kanatçık aralarının düzenli temizlenmesi, soğutma verimini ve dolayısıyla yalıtım ömrünü doğrudan etkiler.

Bakım, Onarım ve Uzun Ömür Avantajı

Pik döküm gövdenin pratikteki en büyük getirisi onarılabilirliğidir. Rulman yuvaları aşındığında döküm gövde işlenebilir, bilezik veya burç takılarak yeniden ölçüsüne getirilebilir; bu işlem alüminyum gövdede çoğu zaman mümkün değildir. Ayrıca darbe alan bir döküm gövde çatlama yerine genellikle çentiklenir, bu da ani arıza riskini azaltır. B3 ayaklı, B5 flanşlı veya B14 küçük flanşlı bağlantı tiplerinin hepsinde döküm gövde, montaj yüzeylerinin düzlemselliğini yıllarca korur. Doğru gres bakımı ve titreşim takibiyle pik döküm motorlar onlarca yıllık servis ömrüne ulaşır.

Doğru Gövde Seçiminde Pratik Öneriler

Bir motor seçerken yalnızca güç ve devir değil, gövde malzemesini de uygulamanıza göre değerlendirin. Yük profili sürekli ve ağırsa, kayış-kasnak gerginliği yüksekse, ortam tozlu/darbeli ise pik dökümü tercih edin. Hafiflik, taşınabilirlik ve düşük güç ön plandaysa alüminyum gövde yeterlidir. Tereddütte kaldığınız noktada, çalışma rejiminizi ve yük türünüzü paylaşmanız doğru gövde tipini belirlememizi kolaylaştırır. İzmir merkezli olarak hem pik döküm hem alüminyum gövdeli motorları geniş güç aralığında tedarik ediyor, uygulamanıza en uygun seçeneği yönlendiriyoruz. Geniş ürün yelpazemiz için ana sayfamızı inceleyebilirsiniz.

Pik Döküm Motorda Rulman ve Şaft Dayanımı

Gövde malzemesi yalnızca dış kabuğu değil, içindeki rulman yataklarının kararlılığını da belirler. Pik döküm gövde, rulman yuvalarını yüksek hassasiyette ve uzun süre koruyan sert bir taban sunar. Ağır radyal yük altında çalışan kayış-kasnak tahriklerinde rulman yuvasının ovalleşmesi en sık görülen arıza nedenidir; döküm gövde bu deformasyona alüminyuma kıyasla çok daha dirençlidir. Şaft ise gövdedeki yatak hizasını koruduğu sürece eksenel salgı yapmadan döner. Bu nedenle yüksek torklu ve titreşimli uygulamalarda, hem rulman ömrü hem de şaft hizası açısından pik döküm gövde belirgin bir güvence sağlar. Rulman yağlamasının düzenli aralıklarla yapılması, titreşim ve sıcaklık takibiyle birleştiğinde, döküm gövdeli bir motorun servis ömrünü kayda değer biçimde uzatır.

Maliyet ve Toplam Sahip Olma Dengesi

İlk bakışta alüminyum gövdeli motorun satın alma bedeli daha düşüktür ve hafif uygulamalarda mantıklı tercihtir. Ancak ağır ve sürekli çalışan bir hatta motor seçerken yalnızca etiket fiyatına bakmak yanıltıcıdır. Pik döküm gövdenin daha uzun ömrü, onarılabilirliği ve düşük arıza riski, motorun ömrü boyunca toplam maliyetini aşağı çeker. Bir motorun beklenmedik biçimde durması, çoğu zaman motorun kendi bedelinden çok daha pahalı bir üretim kaybına yol açar. Bu nedenle ağır sanayi uygulamalarında pik döküm gövde, kısa vadeli fiyat farkını uzun vadeli güvenilirlikle telafi eden bir yatırımdır.
