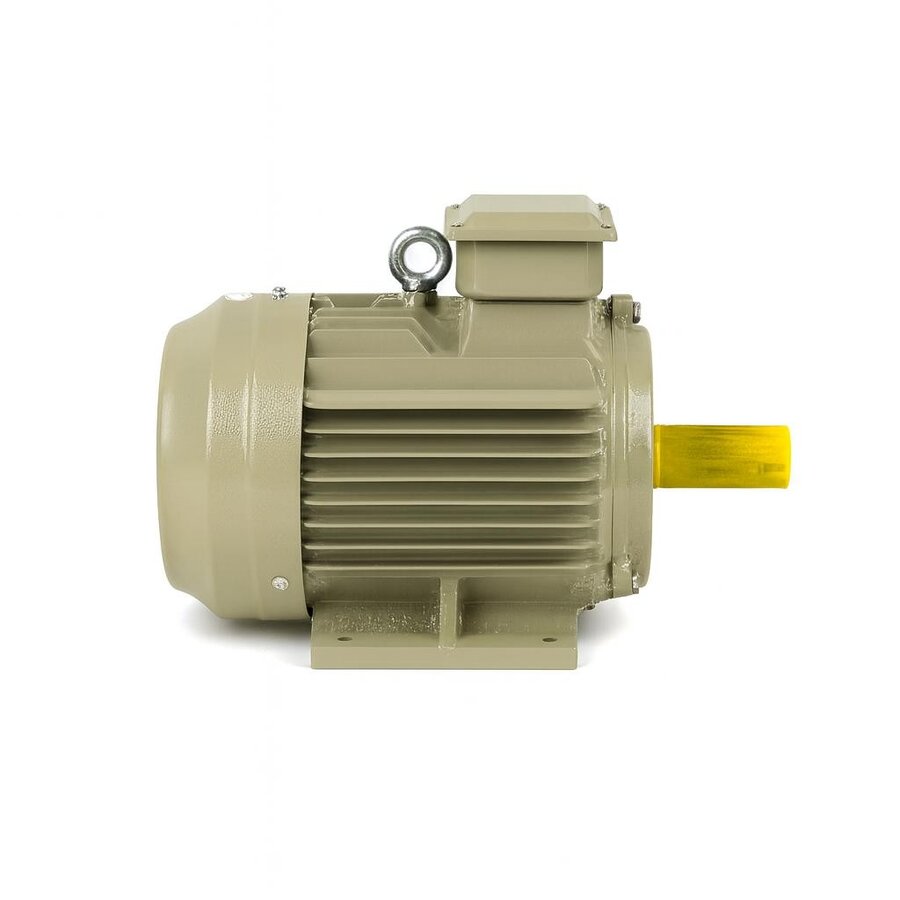

Yüksek kW sınıfındaki elektrik motorları, ağır sanayi, büyük üretim hatları ve yüksek tork gerektiren tahrik sistemlerinin omurgasını oluşturur. DRG Motor, bu segmentte pik döküm gövdeli, sürekli çalışmaya uygun motorları tedarik ederek tesislerin kesintisiz ve verimli işlemesine destek olur. Aşağıda yüksek güçlü motorların tasarım farkları, tork-devir dengesi, verim tarafı ve doğru güç sınıfının nasıl seçileceği ayrıntılı biçimde ele alınmıştır.

Yüksek Güçte Tasarım Farkı

Güç arttıkça motorun ürettiği ısı ve maruz kaldığı mekanik gerilim de artar. Bu nedenle yüksek kW motorlarda daha güçlü rulmanlar, takviyeli mil ve dökme demir (pik) gövde kullanılır. IP55 koruma ve F sınıfı yalıtım, zorlu ortamlarda dahi güvenli çalışma sınırını korur. Bu güç sınıfında soğutma da kritik hale gelir; gövde kanatçıkları ve fan kapağı, sargı sıcaklığını F sınıfının 155 °C sınırının altında tutacak şekilde boyutlandırılır. Sağlam mekanik yapı, sürekli titreşim altında bile mil hizasını koruyarak uzun ömür sağlar.

Asenkron Çalışma ve Kayma

Yüksek kW motorlar da temelde sincap kafesli asenkron prensibiyle çalışır. Statorun döner manyetik alanı rotorda akım indükler ve bu akım, alanla etkileşerek tork üreterek mili döndürür. Rotor, senkron hızın biraz altında döner; bu fark olan kayma (slip), yük arttıkça artar. Yüksek güçte kayma genellikle düşüktür, bu da motorun nominal yük altında devrini büyük ölçüde koruduğu anlamına gelir. Bu dayanıklı ve basit prensip, ağır sanayinin yüksek kW ihtiyaçlarını güvenle karşılar. Asenkron AC motorların çalışma mantığı, bu güç sınıfının neden bu yapıyla çözüldüğünü açıklar.

Tork ve Devir Dengesi

Konveyör, kırıcı ve değirmen gibi uygulamalar büyük başlangıç torku isterken, fan ve pompalar yüksek hız öne çıkardığında farklı kutup sayıları tercih edilir:

  • 6 kutup (1000 d/d): Yüksek tork; ağır kalkışlı konveyör, kırıcı, değirmen.
  • 4 kutup (1500 d/d): En yaygın denge noktası; genel tahrik, fan, pompa.
  • 2 kutup (3000 d/d): Hız öne çıktığında; büyük santrifüj pompa ve kompresör.

Burada belirleyici olan, motorun nominal devrinin uygulamanın talep ettiği hızla örtüşmesidir; aksi halde kayış-kasnak veya redüktör oranıyla telafi gerekir ve sistemde ek kayıp doğar. Ağır kalkışlı yüklerde 6 kutbun verdiği geniş tork rezervi, motorun kalkış anında zorlanmadan rejime girmesini sağlar.

Verimliliğin Büyük Güçteki Etkisi

Yüksek kW motorlar uzun saatler çalıştığı için verim farkı doğrudan enerji faturasına yansır. IEC 60034-30-1 kapsamındaki IE3 ve IE4 sınıfı motorlar, aynı işi daha az kayıpla yaparak işletme maliyetini düşürür ve sargı sıcaklığını sınırlayarak ömrü uzatır. Bu güç ölçeğinde yüzde birlik bir verim artışı bile yıllık tüketimde on binlerce kWh fark yaratabilir. IE3 sınıfı motorlar, yüksek güçte toplam maliyeti kontrol etmenin en etkili yoludur.

Yol Verme ve Devreye Alma

Yüksek kW motorlar doğrudan yol verildiğinde nominal akımın birkaç katı kalkış akımı çeker. Bu yükü hafifletmek için yıldız-üçgen yol verme, yumuşak yol verici (soft starter) veya frekans invertörü (VFD) kullanılır. VFD özellikle değişken debili pompa ve fanlarda hem kalkış akımını düşürür hem de devir ayarıyla ciddi enerji tasarrufu sağlar. Devreye alma sırasında faz sırası, dönüş yönü ve rulman sıcaklığı kontrol edilmeli, motor yük altında gözlemlenmelidir.

Bakım ve Güvenilirlik

Yüksek güçlü bir tahrikin uzun ömürlü olması, çoğunlukla küçük ama düzenli kontrollere bağlıdır. Titreşim ölçümü erken aşamada rulman aşınmasını ve balanssızlığı haber verir; sargı ve yatak sıcaklıklarının trendini izlemek, ani arıza yerine planlı müdahale imkânı tanır. F sınıfı yalıtım 155 °C sınırına kadar dayanıklı olsa da, sürekli bu sınıra yakın çalışan bir sargının ömrü hızla kısalır; bu nedenle soğutma yollarının açık tutulması ve aşırı yüklenmeden kaçınılması, bakımın en kazançlı tarafını oluşturur.

Tipik Yüksek kW Uygulamaları

Yüksek kW motorların en sık çalıştığı ağır sanayi uygulamaları belirli bir profil oluşturur:

  • Kırıcı ve değirmenler: Çimento, maden ve agrega tesislerinde yüksek başlangıç torku ve darbeli yük; pik gövdeli, 6 kutuplu motorlar.
  • Büyük pompalar: Su terfi, proses ve sirkülasyon hatları; 2 veya 4 kutuplu, sürekli S1 rejimi.
  • Kompresörler: Endüstriyel basınçlı hava ve proses soğutması; düşük kaymalı, yüksek verimli motorlarla uzun süreli sabit yük talep eder.
  • Fanlar ve aspiratörler: Baca, soğutma kulesi ve havalandırma; VFD ile değişken debide enerji tasarrufu sağlar.
  • Vinç ve kaldırma sistemleri: Liman ve ağır taşıma ekipmanlarında yüksek tork ve sık kalkış-duruş.

Her uygulamanın yük karakteri farklı olduğundan, güç ve kutup seçimi bu profile göre netleştirilir.

Doğru Boyutlandırmanın Önemi

Yüksek kW segmentinde aşırı büyük seçilen bir motor, düşük yükte verimsiz çalışarak hem güç katsayısını bozar hem de gereksiz enerji tüketir. Çok küçük seçilen bir motor ise sürekli aşırı yüklenir, sargı sıcaklığı F sınıfı sınırını zorlar ve ömrü belirgin biçimde kısalır. Ortam sıcaklığının 40 °C'yi aşması ya da yüksek rakım, soğutma verimini düşürdüğünden derating hesabıyla bir üst güç sınıfı değerlendirilir. Bu nedenle doğru boyutlandırma, gerçek yük, çalışma süresi ve ortam koşulunun birlikte ele alınmasıyla yapılır.

Soğutma Çözümleri ve Çalışma Sıcaklığı

Yüksek kW motorlarda üretilen ısının atılması, performans kadar ömrü de doğrudan belirler. Standart motorlarda mil ucuna bağlı bir fanın gövde kanatçıkları üzerinden hava sürmesiyle sağlanan kendinden soğutma (IC411) çoğu uygulama için yeterlidir. Ancak motor düşük devirde uzun süre çalışıyorsa, mil fanının ürettiği hava debisi azaldığından sargı sıcaklığı yükselebilir. Bu durumda bağımsız beslemeli zorlanmış soğutma fanı (IC416) devreye girer; motorun devrinden bağımsız sabit hava debisi sağlayarak özellikle frekans invertörüyle geniş hız aralığında çalışan motorların güvenle yük taşımasına imkân verir. Tozlu çimento ve maden ortamlarında ise fan kapağı ve soğutma kanatçıklarının düzenli temizlenmesi, ısı atımını koruyarak aşırı sıcaklık kaynaklı arızaların önüne geçer.

S1 Sürekli Rejim ve Görev Tipleri

Bir motorun ne kadar yük taşıyabileceği yalnızca anma gücüyle değil, çalışma rejimiyle de tanımlanır. Yüksek kW motorların büyük çoğunluğu pompa, fan ve kompresör gibi kesintisiz uygulamalarda S1 sürekli çalışma rejiminde seçilir; bu rejimde motor, sargı sıcaklığı dengeye gelene kadar sabit yükte sınırsız süre çalışabilecek şekilde boyutlandırılır. Buna karşılık vinç, kaldırma ve bazı konveyör uygulamalarında sık kalkış-duruş veya değişen yük söz konusudur; bu durumda S3 kesikli veya S4 kalkış sayılı rejimler dikkate alınır. Görev tipinin doğru tanımlanması, aynı anma gücünde dahi motorun gerçek kullanımda ısınma davranışını değiştirdiğinden seçimde belirleyicidir.

DRG Motor ile Doğru Güç Sınıfı

DRG Motor, yüksek kW segmentinde 355 kW'a kadar çıkan güç aralığında ayaklı (B3) ve flanşlı (B5) bağlantı seçenekleriyle motor tedarik eder. Uygulamanızın güç, devir, tork ve verim ihtiyacına göre uygun modeli birlikte belirleyebilir, teslim planını netleştirebiliriz. İhtiyacınızı tanımladığınızda doğru güç sınıfını önererek üretiminizin kesintisiz sürmesine destek oluruz; ürün gamının tamamını drgmotor.com üzerinden inceleyebilirsiniz.
