Taş kırma ve eleme tesisleri, bir elektrik motorunun karşılaşabileceği en zorlu koşulları bir arada barındırır: sürekli darbeli yük, yoğun toz, titreşim ve uzun kesintisiz çalışma. Çeneli ve konik kırıcılar her devirde ani yük dalgalanmaları üretirken, besleme bantları ve elekler saatlerce durmadan dönmek zorundadır. Bu nedenle kırma tesisi için motor seçimi, standart bir endüstri motorunun ötesinde, uygulamaya özel bir mühendislik kararıdır. Aşağıda kırıcı, bant ve elek hatlarına uygun motor karakteristiğini ayrıntılı inceliyoruz.

Kırıcı Yükünün Doğası ve Moment İhtiyacı

Çeneli kırıcı, malzemeyi her çene kapanışında ezerek kırar; bu da motora çevrimsel, yüksek genlikli bir yük bindirir. Konik kırıcılarda yük biraz daha süreklidir ama yine de besleme değiştikçe dalgalanır. Bu yüklerde motorun yüksek kalkış torku ve sağlam bir devrilme momenti rezervi olmalıdır; aksi halde ani yük artışında motor devrilip durabilir. Çoğu kırma uygulamasında 4 kutuplu (1500 d/d) veya 6 kutuplu (1000 d/d) motorlar tercih edilir; düşük devir, kayış-kasnak sistemine daha yüksek tork aktarır.

Volan Etkisi ve Atalet Yönetimi

Çeneli kırıcılarda büyük volanlar, darbe enerjisini depolayıp düzgün dağıtarak motoru korur. Motor seçilirken bu volan atalesi (GD²) hesaba katılmalıdır; çok yüksek atalet, kalkış süresini uzatır ve sargıyı ısıtır. Bu yüzden kırıcı motorları, kalkış akımını ve termal yükü sınırlamak için çoğunlukla yumuşak yol verici (soft starter) ile devreye alınır. Yumuşak yol verme, hem motoru hem de kayış-kasnak ve kaplin gibi aktarma elemanlarını uzun ömürlü kılar.

Toz ve Neme Karşı Gövde ve Koruma

Taş ocağı ortamında ince taş tozu, motorun en sinsi düşmanıdır; soğutma kanatçıklarına yapışıp ısı atımını engeller ve contalardan içeri sızmaya çalışır. Bu ortamda IP55 koruma sınıfı asgari gereksinimdir; daha tozlu hatlarda IP56 veya IP65 tercih edilebilir.

  • IP55 sınıfı: kanatçık aralarına dolan taş tozunu ve her yönden gelen su sıçramasını sargıdan uzak tutar.

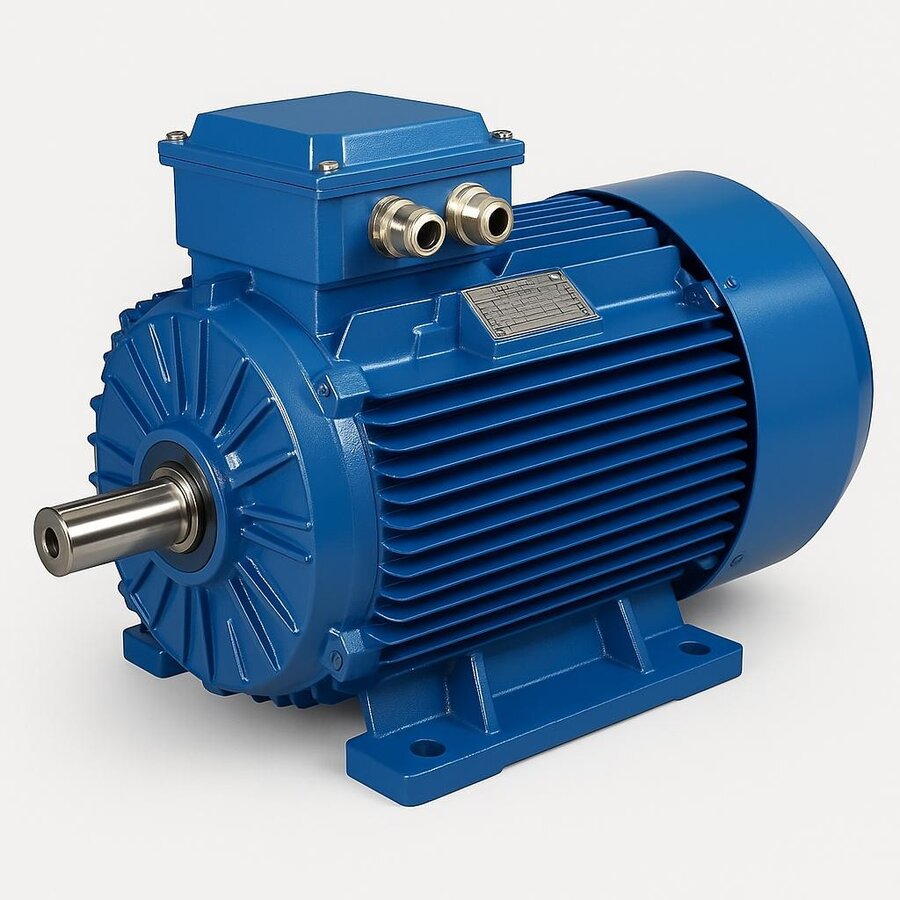

  • Pik döküm gövde: kırıcının her devirde ürettiği darbeyi soğurur, gövdeyi yorulmaya karşı dirençli kılar.
  • F sınıfı yalıtım: yaz sıcağında geniş güvenlik marjı.
  • Çift contalı rulman: toz ve nem girişine karşı ek bariyer.

Soğutma kanatçıklarının düzenli temizliği, tozlu ortamda sıcaklık artışını ve buna bağlı sargı yaşlanmasını belirgin biçimde azaltır.

Titreşim ve Pik Döküm Gövdenin Rolü

Kırıcının ürettiği sürekli titreşim, gövde ve bağlantı noktalarına yorulma yükü bindirir. Pik döküm (cast iron) gövde, alüminyuma göre çok daha rijit ve titreşim sönümleyicidir; bu yüzden ağır darbeli hatlarda alüminyum gövde önerilmez. Sağlam ayak bağlantısı, doğru zemin ankrajı ve dengeli hizalama, rulman ömrünü doğrudan etkiler. Pik döküm gövde hakkında daha fazla bilgi için ürün ve içerik sayfalarımızı inceleyebilirsiniz.

Besleme Bantları ve Elek Hatları

Besleme ve nakil bantları ile titreşimli elekler, S1 sürekli çalışma rejiminde gün boyu durmadan döner. Bu hatlarda genellikle B3 ayaklı bağlantılı, dengeli soğutmaya sahip motorlar kullanılır. Bantlarda yükün düzgün dağıtılması ve eğimli hatlarda geri kayma riskine karşı frenli motor veya redüktörlü tahrik tercih edilebilir. Elek motorları ise dengelenmiş titreşim üretmek için özel rulman ve gövde dayanımı ister.

Güç Seçimi ve Yedekleme

Kırıcının kapasitesine göre motor gücü 0,55–355 kW aralığında seçilir; büyük çeneli ve konik kırıcılar çoğunlukla 90 kW üzerindeki güç bandında çalışır. Doğru güç seçimi için kırıcının üretici verisi, beslenen malzemenin sertliği ve hedef kapasite birlikte değerlendirilir. Tesis duruşunun maliyeti yüksek olduğundan, kritik motorların yedeğinin stokta bulundurulması işletme sürekliliği için önemlidir.

Enerji Verimi ve Çalışma Maliyeti

Kırma tesisleri günde uzun saatler, çoğu zaman üç vardiya çalıştığından motorların verim sınıfı doğrudan elektrik faturasına yansır. IEC 60034-30-1'e göre IE3 ya da IE4 sınıfı bir motor, IE2'ye kıyasla aynı işi daha az kayıpla yapar; yüksek güçlü kırıcı motorlarında bu fark yıllık binlerce kilovatsaat tasarruf anlamına gelir. Yatırım kararı verilirken motorun etiket fiyatı kadar yıllık çalışma saati ve ortalama yük faktörü de hesaba katılmalıdır. Boşta çalışan bantların gereksiz tüketimini azaltmak için otomasyon ve doğru güç boyutlandırması da toplam maliyeti düşürür.

Motor Koruma ve Aşırı Yük Röleleri

Kırma hattında motoru sigortadan çok, doğru ayarlanmış koruma rölesi korur. Çeneli kırıcıya giren büyük bir taş bloğu, motoru bir anda devrilme momentinin üstüne zorlayabilir; bu durumda termik koruma devreye girmezse sargı kısa sürede yanar. Bu nedenle kırıcı motorlarında ayarlanabilir termik manyetik şalter veya motor koruma rölesi standart uygulamadır.

  • Termik aşırı yük rölesi: uzun süreli aşırı akımı algılayıp motoru sargı yanmadan durdurur.
  • Faz kesilmesi (faz kaybı) koruması: bir fazın gitmesi hâlinde motoru anında devreden çıkarır; bu, üç fazlı motorlarda en sık görülen sargı arızası nedenidir.
  • PTC termistör korumalı sargı: sıcaklığı doğrudan sargıdan ölçerek tozla tıkanmış soğutmada erken uyarı verir.

Tozlu ortamda soğutma zayıfladığı için koruma eşikleri biraz daha temkinli ayarlanır; böylece kırıcı sık sık zorlandığında bile motor termal olarak güvende kalır.

Yağlama Programı ve Rulman Ömrü

Taş ocağında rulman, motorun en çok yıpranan parçasıdır; çünkü hem darbeli yük hem de toz aynı anda rulmana etki eder. Doğru yağlama aralığı ve doğru gres tipi, rulman ömrünü iki katına çıkarabilir. Fazla yağlamak da en az az yağlamak kadar zararlıdır; gres haznesi dolarsa rulman ısınır ve sızdırmazlık zorlanır.

Bu nedenle kırıcı hatlarında yağlama bir takvime bağlanır: çalışma saatine göre belirlenen aralıklarla, üreticinin önerdiği miktarda gres verilir ve yağlama tabancasında doğru basınç korunur. Çift contalı veya yeniden yağlanabilir rulmanlar tercih edilir; titreşim ölçümü ile rulman bozulması arıza çıkmadan yakalanır. Periyodik termal kamera kontrolü de tozla tıkanan soğutmayı ve ısınan yatakları erkenden görünür kılar; planlı bakım, plansız duruşun maliyetinin çok altında kalır.

İzmir ve Ege'de DRG Motor Tedariki

İzmir ve Ege bölgesindeki taş ocakları, mıcır ve agrega tesisleri için DRG Motor; kırıcı, bant ve elek uygulamalarına uygun motorları İzmir merkezli olarak hızla tedarik eder. Tesisinizin kırıcı kapasitesini, bant gücünü ve ortam koşullarını ilettiğinizde; uygulamaya en uygun kutup sayısı, koruma sınıfı ve gövde tipi belirlenerek güncel teklif birlikte oluşturulur. Daha fazla seçenek için drgmotor.com üzerinden bize ulaşabilirsiniz.
