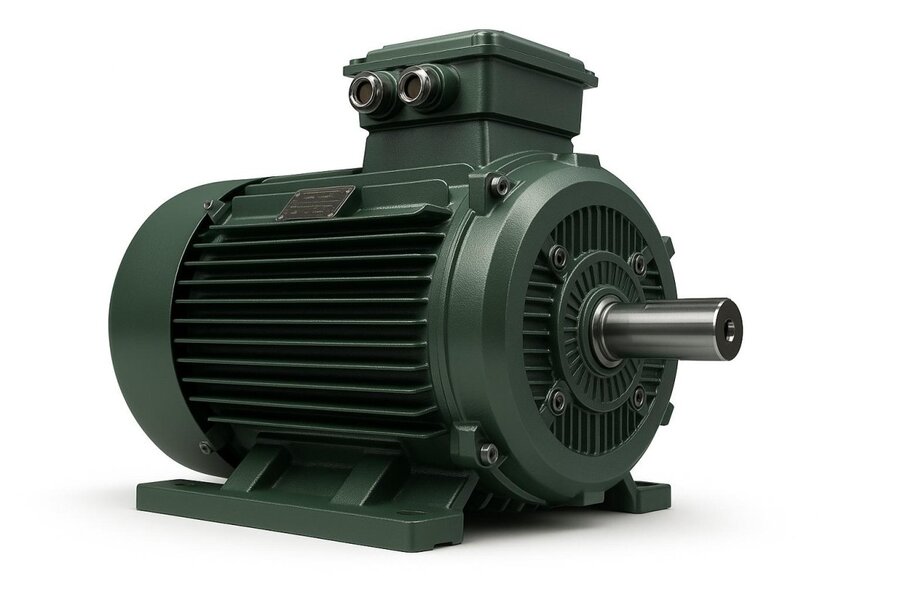

Doğru elektrik motorunu seçmek, dağınık bilgiyi tek bir referansta toplamakla başlar. Bir motor kataloğu; güç-devir kombinasyonlarını, gövde ölçülerini, bağlantı tiplerini ve verim sınıflarını bir arada sunarak proje mühendislerinin ve satın alma birimlerinin işini hızlandırır. Bu sayfa, DRG Motor katalog içeriğinin nasıl okunacağını ve bir seçim kararını sahaya gitmeden nasıl netleştireceğinizi anlatır.

Katalogda Hangi Veriler Yer Alır

Bir motor kataloğu, her model için temel elektriksel ve mekanik değerleri tablo halinde verir. Bu sayede şartnamedeki gereksinimleri tek bakışta eşleştirebilirsiniz. Tipik olarak listelenen veriler şunlardır:

  • Anma gücü (kW) ve anma akımı (A)
  • Devir (d/d) ve kutup sayısı
  • Verim sınıfı (IE2/IE3/IE4) ve güç katsayısı (cosφ)
  • Gövde büyüklüğü (frame), ağırlık ve mil çapı
  • Bağlantı tipi (B3/B5/B14) ve montaj ölçüleri

Bu değerler, motorun mekanik tasarıma uyup uymayacağını ve şebeke koşullarını karşılayıp karşılamadığını değerlendirmenizi sağlar.

Güç ve Devir Tablolarını Okumak

50 Hz şebekede devir kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Katalog, her güç değeri için bu devir seçeneklerini ayrı satırlarda listeler. Aynı güçteki bir motor farklı kutuplarda farklı tork üretir; düşük devirli motor daha yüksek tork verir ancak gövdesi büyür. Uygulamanın gerektirdiği devre göre doğru satırı seçmek, hem motoru hem de aktarma elemanlarını doğru boyutlandırmanın ilk adımıdır.

Gövde Büyüklüğü ve Mekanik Ölçüler

Katalogdaki frame (gövde) numarası, mil yüksekliğini milimetre cinsinden gösterir; örneğin 132 frame, mil merkezinin tabandan 132 mm yükseklikte olduğunu ifade eder. Bu numara mil çapı, delik aralıkları ve flanş ölçüleriyle ilişkilidir. Mevcut bir motoru yenisiyle değiştirirken aynı frame ve bağlantı tipini seçmek, kaide ve kaplin değişikliği gerektirmeden montajı kolaylaştırır.

Bağlantı Tiplerini Anlamak

Katalogda üç temel montaj biçimi montaj ölçüleriyle birlikte gösterilir. Doğru tipi mekanik tasarımınız belirler:

  • B3 ayaklı: Tabandaki ayaklardan şaseye vidalanan, kayış-kasnak aktarımına uygun yatay biçim.
  • B5 flanşlı: Mil tarafındaki cıvata delikli geniş flanş üzerinden tahrik edilen ekipmana sabitlenir; ara kaplin gerektirmeden hizalama sağlar.
  • B14 yüzlü: Ön kapaktaki dişli yüz flanşıyla dar hacimli makinelere gömülü bağlantı.

Verim Sınıfları ve Standartlar

IEC 60034-30-1, motorları IE1'den IE5'e doğru verim sınıflarına ayırır. Katalogda her seri için IE2, IE3 veya IE4 sınıfı, IP55 koruma ve F sınıfı yalıtım gibi standartlar belirtilir. Sürekli çalışan uygulamalarda yüksek verim sınıfı seçmek, yıllık enerji maliyetini ölçülebilir biçimde düşürür. Katalog değerlerindeki cosφ ve verim oranları, tesisin enerji hesaplarını yaparken doğrudan kullanılabilir.

Uygulamaya Göre Doğru Modeli Belirlemek

Katalog yalnızca bir liste değil, bir seçim aracıdır. Pompa, fan, kompresör, konveyör veya kırıcı gibi uygulamaların her biri farklı yük karakteristiğine sahiptir. Fan ve pompalar değişken tork ister; konveyör ve kırıcılar yüksek kalkış torku gerektirir. Yük tipini belirledikten sonra katalogdan güç, devir ve verim satırını seçer, ardından bağlantı ve gövde ölçüsünü mekanik tasarıma göre eşleştirirsiniz. Asenkron AC motorlar bu uygulamaların büyük çoğunluğunda standart çözümdür.

Anma Akımı ve Şebeke Uyumu

Katalogdaki anma akımı değeri, motor koruma ve kablolama tasarımının temelini oluşturur. Bu değere göre termik manyetik şalter, kontaktör ve kablo kesiti seçilir. Yıldız-üçgen yol verme veya soft starter kullanımı, yüksek güçlü motorlarda kalkış akımını sınırlamak için katalog akım değerlerine bakılarak planlanır. Doğru koruma seçimi, hem motoru hem de şebekeyi aşırı yüke karşı emniyete alır.

Koruma Sınıfı ve Yalıtım Değerlerini Yorumlamak

Katalogda IP55, IP54 veya IP65 gibi koruma sınıfları ve F, H gibi yalıtım sınıfları yer alır. IP55, toz ve her yönden gelen su sıçramasına karşı koruma anlamına gelir ve sanayide en yaygın standarttır. F sınıfı yalıtım 155°C dayanım sunar; çoğu motorda sıcaklık artışı B sınıfı sınırında tutularak sargı ömrü uzatılır. Katalogdaki bu değerler, motorun çalışacağı ortama uygun olup olmadığını belirler. Tozlu, nemli veya yüksek sıcaklıklı ortamlarda bu satırların doğru yorumlanması, erken arızaların önüne geçer.

Çalışma Rejimi ve Servis Faktörü

Katalog, motorun S1 sürekli çalışma rejimine mi yoksa kesintili rejimlere mi uygun olduğunu belirtir. Sürekli yük altında çalışan pompa ve fan tahriklerinde S1 rejim aranır. Bazı serilerde belirtilen servis faktörü, motorun kısa süreli aşırı yüklere ne kadar dayanabileceğini gösterir. Bu bilgiler, uygulamanın yük profiliyle eşleştirildiğinde motorun ömrü ve güvenilirliği artar.

Katalogla Yedek ve Değişim Planlaması

Mevcut bir motoru değiştirirken katalog en hızlı referanstır. Eski motorun etiketindeki güç, devir, frame ve bağlantı tipi katalogdan eşleştirilerek birebir muadil bulunur. Aynı frame ve bağlantıyı seçmek, kaide, kaplin ve kablo bağlantılarını değiştirmeden montajı tamamlamayı sağlar. Tesislerin kritik hatları için katalogdan belirlenen muadil modelleri yedek stokta tutmak, arıza anında üretim duruşunu en aza indirir.

Katalogla çalışırken sık sorulan bir konu da etiket değerleri ile katalog değerlerinin örtüşmesidir. Motor etiketindeki güç, gerilim, akım, devir ve verim bilgileri, katalogdaki ilgili satırla bire bir eşleşmelidir. Bir uyumsuzluk varsa, ya farklı bir seri ya da farklı bir besleme koşulu söz konusudur.

Uygulama Tipine Göre Yük Karakteristiği

Katalogdan model seçerken uygulamanın yük profilini bilmek gerekir. Fan ve pompalar değişken torklu yüklerdir; devir düştükçe güç ihtiyacı hızla azalır, bu yüzden frekans kontrolünden en çok bu uygulamalar fayda görür. Konveyör, kırıcı ve karıştırıcı gibi uygulamalar ise sabit torklu ya da yüksek kalkış torklu yüklerdir ve yol verme yöntemi buna göre seçilir. Katalogdaki güç ve devir değerleri, bu yük tipiyle eşleştirildiğinde motor ne kapasitesiz kalır ne de gereğinden büyük seçilir. Doğru eşleştirme, hem ilk yatırımı hem de enerji giderini dengeler.

Teknik Şartname ile Katalog Eşleştirmesi

Bir projede teknik şartname; güç, devir, verim sınıfı, koruma sınıfı, yalıtım, bağlantı tipi ve gerektiğinde özel gereksinimleri (yüksek rakım, ortam sıcaklığı, kimyasal ortam) belirtir. Katalog bu gereksinimleri karşılayan satırı bulmak için kullanılır. Şartnamede IE3 ve IP55 isteniyorsa, katalogdan bu iki kriteri sağlayan seriden uygun güç-devir satırı seçilir. Bu yöntem, satın alma sürecinde belirsizliği ortadan kaldırır ve sahada uyumsuzluk kaynaklı revizyonların önüne geçer.

Güncel Katalog ve Teknik Destek

İzmir merkezli DRG Motor, 0,55-355 kW aralığındaki ürün serilerinin güncel teknik dökümanlarını talep üzerine paylaşır. İhtiyacınız olan güç, devir ve bağlantı tipini ilettiğinizde; uygulamaya uygun model ve güncel teklif için teknik ekip yönlendirme yapar. Doğru okunmuş bir katalog, satın alma kararını hızlandırır ve sahada uyumsuzluk kaynaklı gecikmeleri ortadan kaldırır.
