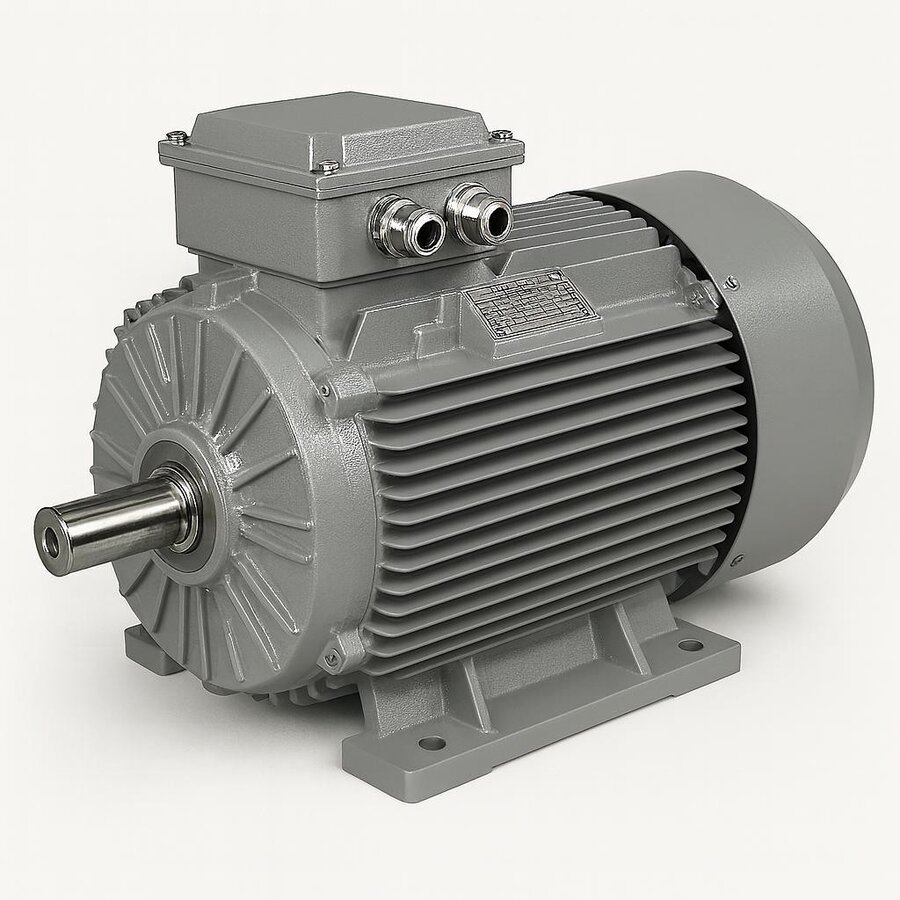

Süper premium verim sınıfı, ağır sanayi hatlarında enerji giderini düşürmek isteyen tesislerin ilk tercihi haline gelmiştir. DRG Motor IE4 serisi, üç fazlı asenkron tasarımı süper premium verim eşiğine taşıyarak sürekli çalışan üretim hatlarında düşük kayıp ve uzun servis ömrü sunar. İzmir merkezli stoğumuzdan tedarik ettiğimiz bu seri, hem yeni kurulumlar hem de eskiyen motorların yenilenmesi için tasarlanmıştır. Bu yazıda serinin teknik özelliklerini, seçim ölçütlerini ve enerji tasarrufu mantığını ayrıntılı ele alıyoruz.

IE4 Verim Sınıfı Ne Anlama Gelir?

IEC 60034-30-1 standardı, elektrik motorlarını verimlerine göre IE1'den IE5'e kadar sınıflandırır. IE4, "Süper Premium" eşiğini ifade eder ve aynı güç–devirdeki IE3 motora kıyasla kayıpları belirgin biçimde azaltır. Bu kazanım, daha yüksek dolgu oranlı bakır sargılar, düşük kayıplı ince sac paketler ve optimize edilmiş hava aralığı geometrisiyle elde edilir. Bu yapı sayesinde motor yalnızca anma yükünde değil, %50–75 kısmi yüklerde de verimini koruyarak değişken üretim temposuna uyum sağlar. Bu özellik, gün içinde yükü dalgalanan hatlarda IE4'ün ön plana çıkmasını sağlar.

Mekanik Yapı ve Dayanım

Seri, titreşime ve mekanik darbeye karşı dirençli pik döküm gövde ile sunulur. Pik döküm, alüminyuma göre daha ağır olsa da ısıyı daha iyi dağıtır ve ağır sanayi ortamlarında üstün dayanım gösterir. IP55 koruma sınıfı, tozlu ve su sıçramasına maruz ortamlarda güvenli çalışma sağlar. F sınıfı yalıtım, sargıların 155 °C'ye kadar dayanmasına imkân tanıyarak yüksek sıcaklıklarda emniyet payı bırakır. Rulman, mil ve klemens kutusu uzun bakım aralıklarına göre boyutlandırılmıştır.

  • Gövde: pik döküm, yüksek titreşim dayanımı
  • Koruma sınıfı IP55: ağır sanayi ortamındaki kir ve neme karşı kapalı kabuk yapısı
  • Yalıtım: 155 °C dayanımlı F sınıfı malzeme, gerçekte B sınıfı ısınma marjıyla işletilir
  • Çalışma rejimi: S1 sürekli çalışma

Devir, Kutup Sayısı ve Bağlantı Seçenekleri

IE4 serisi 400 V / 50 Hz şebekede farklı kutup yapılarıyla sunulur. 2 kutuplu modeller yaklaşık 3000 d/d, 4 kutuplu modeller 1500 d/d ve 6 kutuplu modeller 1000 d/d senkron devir verir; sincap kafesli rotorda kayma nedeniyle gerçek devir bu değerin biraz altındadır. Bağlantı tarafında B3 ayaklı, B5 flanşlı ve B14 yüzlü montaj seçenekleri bulunur. Böylece motor; pompa, fan, konveyör ve redüktörlü tahriklere doğrudan uyarlanabilir.

Güç Aralığı ve Uygulama Alanları

Seri, 0,55 kW'tan 355 kW'a kadar geniş bir güç bandında tedarik edilir. Düşük güçlü modeller küçük fan ve dozaj pompalarında, orta güçlüler konveyör ve hidrofor gruplarında, yüksek güçlü modeller ise kırıcı, kompresör ve büyük santrifüj fanlarda kullanılır. Sürekli çalışan ve yıllık çalışma saati yüksek olan bu uygulamalarda IE4 verim sınıfı, fark yaratan enerji tasarrufu sağlar.

  • Pompalar: hidrofor, sirkülasyon, proses ve sulama
  • Fanlar: santrifüj ve aksiyel havalandırma, aspirasyon
  • Konveyörler: paletli, bantlı ve zincirli aktarma hatlarının tahriki
  • Ağır makineler: kırıcı, değirmen, kompresör

Enerji Tasarrufu Nasıl Hesaplanır?

Bir motorun yıllık enerji maliyeti, gücü ile çalışma saatinin ve elektrik biriminin çarpımına bağlıdır; verim ise bu denklemin paydasında yer alır. Örneğin 30 kW gücünde, yılda 6000 saat çalışan bir motorda IE3'ten IE4'e geçiş birkaç puanlık verim artışı sağlar. Bu küçük yüzde, yüksek çalışma saatleriyle çarpıldığında yıllık binlerce kilovatsaatlik tasarrufa dönüşür ve aradaki ilk yatırım farkı genellikle birkaç yılda kendini amorti eder. Verim sınıfları arasındaki farkı daha yakından incelemek için IE3 elektrik motorları içeriğimizden de yararlanabilirsiniz.

IE4 mü IE3 mü? Seçim Ölçütleri

Verim sınıfı seçimi, motorun yıllık çalışma saatiyle doğrudan ilişkilidir. Günde birkaç saat çalışan bir uygulamada IE3 yeterli olabilirken, üç vardiya kesintisiz dönen bir hatta IE4'ün getirdiği tasarruf, ilk maliyet farkını kısa sürede kapatır. Karar verirken yalnızca etiket fiyatına değil, motorun ömrü boyunca tüketeceği elektriğe bakmak gerekir. Yük profili sabit olmayan tesislerde, frekans invertörü ile birlikte kullanılan IE4 motorlar ek tasarruf imkânı sunar.

Asenkron Çalışma İlkesi ve Kayma

IE4 serisi, sincap kafesli rotorlu üç fazlı asenkron motor ilkesiyle çalışır. Stator sargılarından geçen üç fazlı akım, döner bir manyetik alan oluşturur; bu alan rotor çubuklarında akım indükleyerek tork üretir. Rotor, manyetik alandan biraz daha yavaş döner ve aradaki bu fark "kayma" olarak adlandırılır. Tipik bir motorda kayma %1–3 düzeyindedir; bu nedenle 1500 d/d senkron devirli 4 kutuplu bir motor yük altında yaklaşık 1455–1480 d/d döner. Süper premium tasarımda rotor çubuğu ve sac paketi optimizasyonu, kaymayı düşük tutarak kayıpları azaltır ve verimi artırır. Bu yapı, fırça ve kolektör içermediğinden bakımı az ve dayanımı yüksektir.

Frekans İnvertörü ile Kullanım

IE4 motorlar, frekans invertörü (sürücü) ile birlikte kullanıldığında en yüksek tasarrufu sağlar. Pompa ve fan uygulamalarında debi, vana kısma yerine devir düşürülerek ayarlandığında enerji tüketimi belirgin biçimde azalır; çünkü bu yüklerde güç ihtiyacı devrin küpüyle orantılı değişir. İnvertörlü çalışmada motorun yalıtım sistemi ve rulman seçimi önem kazanır; F sınıfı yalıtım ve uygun rulman çözümleri, gerilim piklerine ve düşük devirde soğutma kaybına karşı emniyet sağlar. Değişken yüklü hatlarda IE4 ve sürücü birlikteliği, sabit devirli çalışmaya göre kayda değer bir verim kazanımı sunar.

Devreye Alma ve Bakım Önerileri

IE4 motorların uzun ömrü, doğru devreye almaya ve düzenli bakıma bağlıdır. İlk çalıştırmadan önce sargı yalıtım direnci ölçülmeli, dönüş yönü kontrol edilmeli ve klemens bağlantılarının torku katalogda belirtilen değerlere göre sıkılmalıdır. Çalışma sırasında titreşim ve sıcaklık takibi, rulman aşınmasının erken belirtilerini yakalamayı sağlar. Pik döküm gövdeli modellerde soğutma kanatlarının ve fan kapağının tozdan arındırılması, ısının verimli atılmasını ve verimin korunmasını sağlar.

Periyodik bakımda rulman yağlama aralıklarına uyulması, kayış-kasnak uygulamalarında gerginliğin kontrolü ve hizalama hatalarının giderilmesi, hem enerji kaybını hem de erken arıza riskini azaltır. Sürekli S1 rejiminde çalışan ağır sanayi motorlarında bu basit ama düzenli kontroller, planlı duruşları azaltarak üretim sürekliliğine katkı sağlar. Doğru kurulan ve bakımı yapılan bir IE4 motor, yüksek verimini ömrü boyunca korur.

Doğru Modeli Belirlemek İçin Destek

DRG Motor IE4 serisini 0,55–355 kW aralığında, S1 sürekli çalışma rejimine uygun şekilde tedarik ediyoruz. Yük profilinize uygun güç ve devir eşleştirmesi için ihtiyacınız olan kW, devir ve bağlantı tipini paylaşmanız yeterlidir; teknik ekibimiz uygulamanıza en uygun modeli belirlemenize yardımcı olur. Diğer motor tipleri ve ürün gruplarımız için ana sayfamızı ziyaret edebilirsiniz.
