Sanayide bir elektrik motorunu diğerinden ayıran şey, ürünün tek başına gücü değil; aynı yükü yıllarca düşük arıza ve düşük enerji tüketimiyle sürebilme yeteneğidir. DRG serisi, İzmir merkezli tedarik altyapımızla sunduğumuz üç fazlı asenkron motor ailesidir ve pompadan konveyöre, kompresörden kırıcıya kadar geniş bir uygulama yelpazesinde çalışacak şekilde stoklanır. Aşağıdaki bölümler bu serinin teknik karakterini, hangi koşulda hangi modelin doğru olduğunu ve seçim sırasında nelere dikkat edilmesi gerektiğini ayrıntılarıyla açıklar.

Çalışma Prensibi ve Asenkron Yapı

DRG motorları sincap kafesli rotorlu asenkron tasarıma sahiptir. Stator sargılarına uygulanan üç fazlı gerilim döner bir manyetik alan oluşturur; bu alan rotor çubuklarında akım indükleyerek tork üretir. Rotorun dönüş hızı, döner alanın senkron hızının her zaman bir miktar altında kalır ve bu farka kayma (slip) denir. Tam yükte kayma genellikle yüzde 2 ile yüzde 5 arasındadır. Sincap kafesli yapının fırça, bilezik veya kollektör içermemesi, bakım gereksinimini azaltır ve motoru tozlu, nemli ortamlarda daha güvenilir kılar. Bu sadelik, DRG serisinin endüstriyel dayanıklılığının temel nedenidir.

Verim Sınıfı ve Standart Uyumu

DRG motorları IEC 60034-30-1 standardına göre IE2, IE3 ve IE4 verim sınıflarında temin edilir. Verim sınıfı yükseldikçe aynı mekanik güç için şebekeden çekilen elektrik enerjisi azalır; fark, günde 16-24 saat çalışan yüklerde yıllık faturada doğrudan görülür. Sürekli çalışan bir uygulamada IE2 yerine IE3 sınıfı bir motor tercih etmek, çoğu durumda aradaki fiyat farkını birkaç yıl içinde geri kazandırır. Yüksek verim aynı zamanda motorun daha az ısınması anlamına gelir; bu da yalıtım malzemesinin ve yatakların ömrünü uzatır.

Gövde, Koruma ve Yalıtım

Seri, ağır sanayi koşulları için pik döküm gövde ve daha hafif uygulamalar için alüminyum gövde seçenekleriyle sunulur. Pik döküm, titreşimi sönümleyen kütlesi ve mekanik darbeye karşı direnci sayesinde kırıcı, kompresör ve değirmen gibi zorlu yüklerde öne çıkar. Alüminyum gövde ise hafifliği ve ısı dağıtma kapasitesiyle fan ve hafif pompa uygulamalarında pratiktir.

  • IP55 koruma derecesi: gövdenin içine toz girişini tümüyle engeller ve farklı açılardan gelen su jetlerine karşı güvenli sınır sunar.
  • F sınıfı yalıtım malzemesi: çalışma sıcaklığı yükseldiğinde dahi güvenli marj tanır, böylece sargı ömrü uzun süre korunur.
  • S1 sürekli çalışma rejimi: kesintisiz üretim hatlarında sabit yükle çalışmaya uygundur.

Güç, Kutup ve Devir Seçenekleri

DRG motorları 0,55 kW'tan 355 kW'a kadar geniş bir güç aralığında, 400V/50Hz şebekeye uygun olarak temin edilir. Devir, motorun kutup sayısıyla belirlenir: 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu motor 1500 d/d, 6 kutuplu motor ise 1000 d/d civarında döner. Yüksek devir gerektiren santrifüj pompalar genellikle 2 veya 4 kutuplu modellerle, yavaş ve yüksek torklu konveyör tahrikleri ise 6 kutuplu modellerle eşleştirilir. Doğru kutup seçimi, çoğu zaman ek bir redüktör veya kasnak düzenlemesi ihtiyacını ortadan kaldırarak sistemi sadeleştirir.

Bağlantı Tipleri ve Montaj Uyumu

Montaj esnekliği, bir motorun mevcut makineye sorunsuz oturmasının anahtarıdır. DRG serisi üç temel bağlantı biçiminde sunulur: ayaklı gövde için B3, flanşlı bağlantı için B5 ve küçük yüz flanşı için B14. B3 ayaklı tip, motorun bir şaseye cıvatayla sabitlendiği klasik kurulumlar için uygundur. B5 ve B14 flanşlı tipler ise motoru doğrudan pompa veya redüktör gövdesine bağlama imkânı verir, böylece kaplin ayarı ve eksenel hizalama kolaylaşır. Doğru bağlantı tipi seçildiğinde montaj süresi kısalır ve titreşim kaynaklı arıza riski azalır.

Yol Verme Yöntemleri ve Devreye Alma

DRG motorunun nasıl yol vereceği, hem güç değerine hem de bağlı yükün karakterine göre seçilir. 4-5,5 kW'a kadar olan küçük güçlerde doğrudan yol verme çoğu tesiste sorunsuzdur. Daha büyük güçlerde, yol alma akımının anma akımının altı-yedi katına çıkması besleme hattını zorlayacağından yıldız-üçgen yol verme, yumuşak yol verici ya da frekans inverteri tercih edilir. Devreye almadan önce faz sırasının kontrol edilmesi, dönme yönünün doğrulanması, sargı yalıtım direncinin megom ile ölçülmesi ve terminal bağlantılarının doğru tork değerinde sıkılması, ilk çalıştırmada karşılaşılan arızaların büyük bölümünü önler.

Tipik Uygulama Alanları

DRG motorlarının geniş güç ve bağlantı yelpazesi, onları farklı sektörlerde kullanışlı kılar. Su ve atık su tesislerinde santrifüj pompalar, havalandırma ve egzoz sistemlerinde fanlar, üretim hatlarında bant konveyörler, basınçlı hava sistemlerinde vidalı kompresörler ve maden-agrega tesislerinde kırıcılar bu serinin yaygın kullanım alanlarıdır. Her uygulamanın kendine özgü yük profili vardır; örneğin bir fan kademeli olarak yol alırken, bir kırıcı ani yük değişimlerine maruz kalır. Bu nedenle motor, yalnızca güç değeriyle değil, yükün karakteriyle birlikte seçilmelidir.

Verim Sınıfı Faturaya Nasıl Yansır?

Verim sınıfının enerji faturasına etkisini görmek için somut bir örnek yararlıdır. 30 kW'lık, günde 16 saat ve yılda 4800 saat çalışan bir DRG motorunun verimi %91,5'ten (IE2) %93,5'e (IE3) çıktığında, şebekeden çekilen güç yaklaşık 32,8 kW'tan 32,1 kW'a iner. Aradaki 0,7 kW fark, 4800 saatte yaklaşık 3360 kWh eder; bu, sürekli çalışan tek bir motorda her yıl tekrar eden bir tasarruftur. Pompa ve fan gibi yükü zamanla değişen uygulamalarda DRG motorunu bir VFD ile sürmek, kısılan debide ek olarak büyük bir enerji kazancı sağlar; çünkü santrifüj yüklerde güç ihtiyacı hızla devirle birlikte düşer.

Çevre Koşulları ve Güç Düşürme

DRG motorlarının anma değerleri, 40°C ortam sıcaklığı ve 1000 metre rakım koşulunda verilir. Daha sıcak ortamlarda ya da yüksek rakımlı tesislerde havanın soğutma kapasitesi düştüğü için motorun sürekli çekebileceği güç azalır; bu durumda ya bir alt yükte çalıştırma ya da bir üst gövde ölçüsü seçimi gerekir. Aynı şekilde çok tozlu veya korozif ortamlarda IP55'in üzerine çıkan koruma sınıfları veya özel boya seçenekleri değerlendirilmelidir. Doğru motorun seçilmesi, yalnızca güç ve devir değil; ortam sıcaklığı, rakım, nem ve tozun da hesaba katılmasıyla mümkün olur.

Bakım ve Uzun Ömür

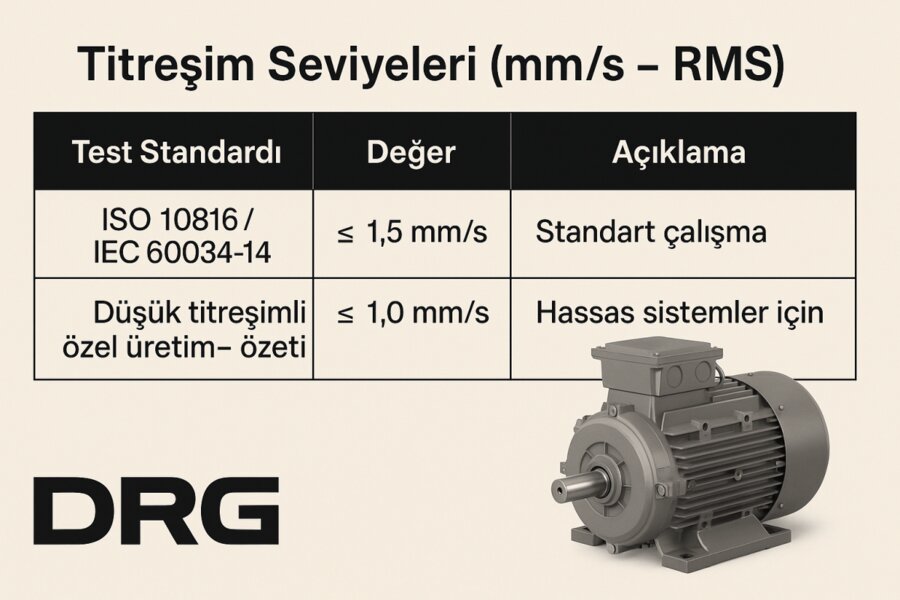

Asenkron motorların bakımı, doğru kurulduklarında oldukça basittir. Düzenli olarak yatak sıcaklığının ve titreşim seviyesinin izlenmesi, sorunların büyümeden fark edilmesini sağlar. Gres yağlamalı yataklarda yatak kataloğunda belirtilen aralığa uygun yağlama yapılması, soğutma kanatlarının ve fan kapağının temiz tutulması, terminal kutusundaki bağlantıların sıkılığının kontrol edilmesi temel bakım adımlarıdır. Tozlu ortamlarda gövde yüzeyinin temizliği, ısı atımını koruyarak sargı sıcaklığını düşük tutar. Bu basit önlemler, motorun beklenen on yıllık servis ömrünü çoğu zaman aşmasını sağlar.

Doğru DRG Motorunu Belirlemek

İzmir merkezli tedarik ağımızla, uygulamanızın güç, devir, verim sınıfı ve bağlantı ihtiyacına en uygun DRG modelini birlikte belirliyoruz. Yük profilinizi, çalışma saatinizi ve ortam koşullarınızı ilettiğinizde gereksiz fazla güç tercihinden kaçınılır ve hem ilk yatırım hem de işletme maliyeti açısından dengeli bir çözüm sunulur. Daha geniş ürün yelpazemizi ve teknik içeriklerimizi incelemek için ana sayfamızı ziyaret edebilirsiniz.
