Asenkron Trifaze Elektrik Motoru Çeşitleri: Gövde, Kutup, Montaj ve Bağlantı Tiplerine Göre Rehber

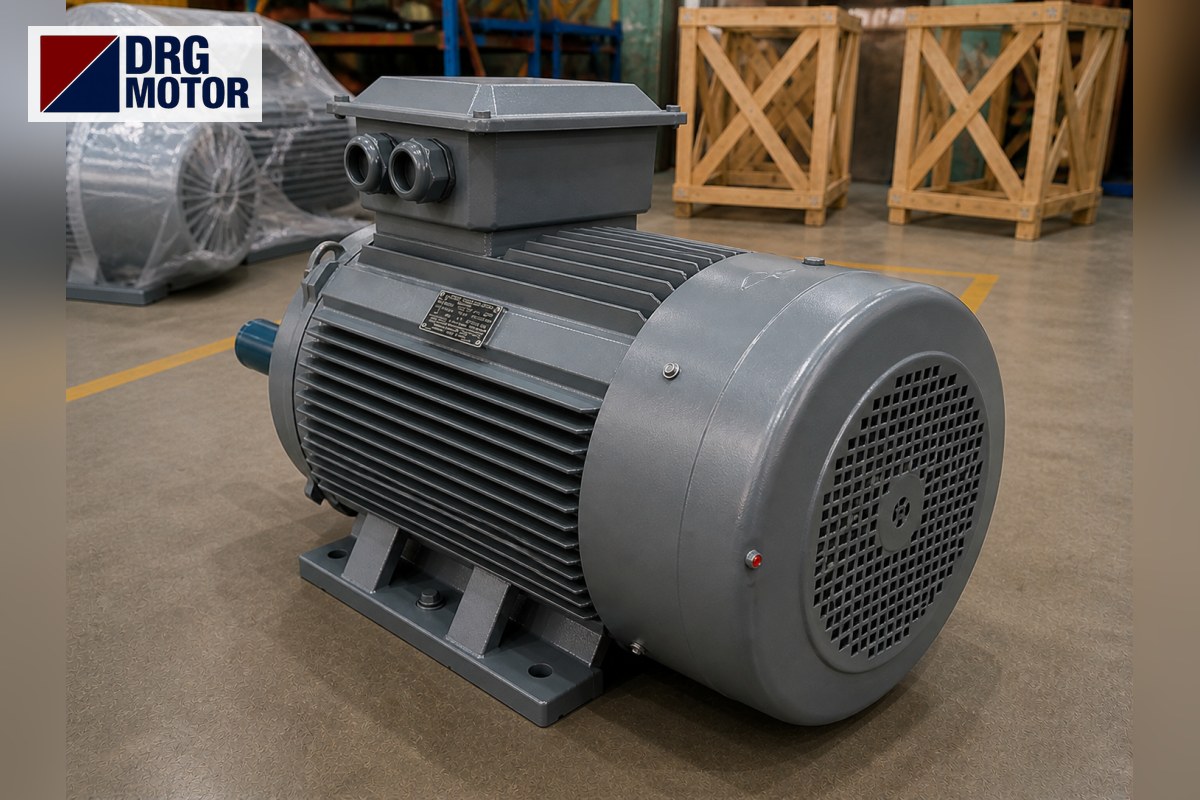

Asenkron trifaze elektrik motorları yedi ayrı eksende çeşitlenir: rotor yapısı (sincap kafesli veya bilezikli), gövde malzemesi (alüminyum veya pik döküm), gövde boyu (standart veya kompakt), kutup sayısı (2, 4, 6 kutup; 50 Hz şebekede 3000, 1500 ve 1000 d/d senkron devir), montaj şekli (B3, B5, B14, B35, V1), sargı gerilimi (230/400 V veya 400/690 V) ve soğutma tipi. Elektrik Motoru Online Satın Al bölümündeki 120 modelde bu dağılım somuttur: alüminyum gövdede 0,25–11 kW arası 38 model, pik döküm gövdede 0,55–355 kW arası 82 model vardır ve bunların 3'ü kompakt gövdelidir.

Çeşidi doğru adlandırmak, motoru değiştirirken kaplinin, kasnağın ve flanşın yerine oturup oturmayacağını belirler. Aynı 5,5 kW ve 1500 d/d değerini taşıyan iki motordan standart DRG-132S-4 Ø38 mm mil taşırken kompakt DRG-112M-4K Ø28 mm mille gelir; etiketteki güç aynıdır ama mevcut kasnak ikinci motora takılmaz. Asenkron motorun çalışma prensibi ve parçaları için Üç Fazlı Asenkron Motor Nedir? yazımıza bakabilirsiniz; bu rehber yalnız çeşitleri ve seçimdeki sonuçlarını ele alır.

Asenkron trifaze motor çeşitleri: yedi ayrım tek tabloda

Aşağıdaki tablo her sınıflandırma ekseninin neyi değiştirdiğini ve hangi uygulamada öne çıktığını özetler. Mağazadaki karşılıkları ürün verisinden sayılmıştır.

Rotora ve soğutmaya göre çeşitler

Sincap kafesli ve bilezikli rotor

Sincap kafesli rotorda iletken çubuklar iki uçtan kısa devre halkasıyla birleştirilmiştir; rotora dışarıdan hiçbir bağlantı yapılmaz. Klemens kutusunda yalnız stator sargı uçları bulunur, fırça ve bilezik gibi aşınan parça yoktur. Bugün pompa, fan, konveyör ve kompresörlerde kullanılan trifaze motorların büyük kısmı bu yapıdadır ve kalkışta akım yükseltmeden kaçınmak gerektiğinde yıldız-üçgen, yumuşak yol verici veya sürücü kullanılır.

Bilezikli (rotoru sargılı) motorda rotor sargı uçları bilezik ve fırçalar üzerinden dışarı çıkarılır; kalkışta rotor devresine direnç eklenerek akım sınırlanır. Eski vinç ve kırıcı tahriklerinde görülür; fırça bakımı gerektirir. Mağazamızda bilezikli model listelenmez; böyle bir motorun yerine sincap kafesli motor koyacaksanız yol verme yöntemini yol verme hesaplama aracıyla yeniden belirleyin.

Soğutma tipi

Standart trifaze motor, arka mil ucundaki kendi fanıyla gövde kanatçıkları üzerinden havayla soğutulur; ürün sayfalarında bu yapı IC 411 kodlu soğutma olarak yazılır. Bu yapıda soğutma havası mil devriyle birlikte azalır. Motor frekans sürücüsüyle uzun süre düşük devirde döndürülecekse, devirden bağımsız çalışan harici fanlı çözüm ayrıca değerlendirilmelidir.

Gövde malzemesine göre: alüminyum, pik döküm ve kompakt gövde

Alüminyum gövdeli motorlar mağazada 0,25 kW'tan 11 kW'a kadar, pik döküm gövdeliler 0,55 kW'tan 355 kW'a kadar uzanır. 0,55–11 kW aralığında aynı güç ve devir için iki gövde de seçilebilir; elektriksel değerleri aynıdır. Örneğin DRG-112M-4 alüminyum ile DRG-112M-4 pik döküm 4 kW'ta 1450 d/d döner, 400 V'ta 7,95 A çeker ve aynı 112M ölçülerini taşır. Seçimi belirleyen ortamdır: hafif makine ve taşınabilir ekipmanda alüminyum, darbe, titreşim ve tozun yoğun olduğu kırıcı, değirmen ve ağır pompa uygulamalarında pik döküm tercih edilir. 11 kW üstü tüm modeller pik döküm gövdelidir.

Kompakt gövdeli trifaze motor

Kompakt motor, aynı gücü standarttan bir küçük IEC gövdesinde verir. Elektriksel değerler standart karşılığıyla aynıdır; değişen mil yüksekliği, mil ölçüsü ve boydur:

Kompakt motor yeni tasarlanan, yeri dar makinede avantaj sağlar. Eski bir motorun yerine takılacaksa mil yüksekliği ve mil çapı değiştiği için kaide, kaplin ve kasnak yeniden uyarlanmalıdır.

Kutup sayısına göre: 2, 4 ve 6 kutuplu motorlar

Senkron devir n = 120 × f / p formülüyle bulunur (f: frekans, p: kutup sayısı). 50 Hz'de 2 kutup 3000, 4 kutup 1500, 6 kutup 1000 d/d verir; motor yük altında bunun biraz altında döner. Aynı güçte devir düştükçe mildeki moment yükselir: M = 9550 × P / n. 4 kW'lık üç alüminyum modelde bu ilişki katalog verisiyle birebir tutar:

Tablodan iki sonuç çıkar. Birincisi, 6 kutuplu motor aynı güçte üç katına yakın moment verir ama bir büyük gövdeye (132M) geçer. İkincisi, kutup sayısı arttıkça cos φ düşer ve akım yükselir; çok sayıda 6 kutuplu motor çalışan bir tesiste reaktif güç ihtiyacını kompanzasyon hesaplama aracıyla kontrol etmek gerekir.

Montaj şekline göre: B3, B5, B14, B35 ve V1

Montaj kodu motorun makineye nasıl bağlandığını söyler. B3 ayaklı motordur ve kaide üzerine cıvatalanır. B5 büyük flanşlıdır; flanştaki delikler gövde dışına taşar ve motor flanştan asılır. B14 küçük (ön kapak) flanşlıdır; delikler kapak yüzeyine diş açılmış olarak gelir ve kompakt redüktör, pompa bağlantılarında kullanılır. B35 hem ayak hem B5 flanş taşır. V1 ise flanşlı motorun mil aşağı bakacak şekilde dikey bağlanmasıdır; dikey pompa ve karıştırıcılarda görülür. Ürün sayfalarında B3, B5, B14 ve B35 seçenekleri listelenir; montaj tipi sipariş notunda belirtilir.

Flanşlı montajda gövde kodunu tutturmak yetmez. Katalogdaki B5 tablosuna göre 80 ve 90S gövdeler aynı flanşı (Ø165 mm delik çemberi, Ø130 mm merkezleme) kullanır ama milleri farklıdır:

Ölçüler mm'dir. B14 küçük flanş ölçüleri bu tabloda yer almaz; B14 ve diğer bağlantı ölçüleri için teknik çizimler sayfasına bakın.

Sargı gerilimine göre: 230/400 V ve 400/690 V motorlar

Trifaze motor etiketindeki çift gerilim, sargının üçgen ve yıldız bağlantıdaki gerilimini verir. 380–400 V şebekede 230/400 V sargılı motor yıldız (Y), 400/690 V sargılı motor üçgen (Δ) bağlanır. Mağazada 0,25–3 kW arası 43 model 230/400 V, 4–355 kW arası 77 model 400/690 V sargılıdır. Örneğin 3 kW DRG-100L2-4 380 V'ta yıldız bağlanıp 6,34 A çekerken, 4 kW DRG-112M-4 aynı şebekede üçgen bağlanır ve 8,37 A çeker.

Bu ayrım yol verme yöntemini belirler. Yıldız-üçgen yol vermede motor çalışırken üçgen bağlı olmalıdır; bu yüzden 380–400 V şebekede yalnız 400/690 V sargılı motorlara yıldız-üçgen uygulanabilir. 230/400 V sargılı küçük motorlara doğrudan, yumuşak yol verici veya sürücüyle yol verilir.

Sipariş öncesi çeşit doğrulama listesi

• Eski motorun etiketinden güç, devir ve sargı gerilimini (230/400 V mı, 400/690 V mı) not edin.
• Gövde malzemesini ortama göre seçin; 11 kW üstü güçte seçenek yalnız pik dökümdür.
• Mil çapı ve boyunu (D×E) ölçün; kompakt modelde milin bir küçük gövdeye göre geldiğini unutmayın.
• Montaj tipini (B3, B5, B14, B35) ve flanşın delik çemberi ile merkezleme çapını karşılaştırın.
• Kutup sayısını tahrik edilen makinenin devrine göre belirleyin; kasnak oranı değişecekse yeniden hesaplayın.
• Yıldız-üçgen yol verilecekse 380–400 V şebekede 400/690 V sargılı model seçin.
• Sürücüyle uzun süre düşük devir çalışma varsa soğutmayı ayrıca değerlendirin.
• Kablo girişini kontrol edin: mağazada 1 × M20×1,5'ten 3 × M63×1,5'e kadar farklı rakor ölçüleri vardır.

Akım, kablo ve koruma elemanı hesapları için elektrik motoru hesaplama araçlarını kullanabilirsiniz.

Bu yazıda örnek verilen motorlar

• DRG-112M-2 – 4 kW – 3000 d/d – alüminyum, IEC 112M gövde
• DRG-112M-4 – 4 kW – 1500 d/d – alüminyum, IEC 112M gövde
• DRG-132M1-6 – 4 kW – 1000 d/d – alüminyum, IEC 132M gövde
• DRG-112M-4K – 5,5 kW – 1500 d/d – alüminyum kompakt, IEC 112M gövde
• DRG-132S-4 – 5,5 kW – 1500 d/d – alüminyum, IEC 132S gövde
• DRG-132M-4K – 11 kW – 1500 d/d – alüminyum kompakt, IEC 132M gövde
• DRG-160M-4 – 11 kW – 1500 d/d – alüminyum, IEC 160M gövde
• DRG-90L-2K – 3 kW – 3000 d/d – pik döküm kompakt, IEC 90L gövde
• DRG-100L-2 – 3 kW – 3000 d/d – pik döküm, IEC 100L gövde
• DRG-200L-4 – 30 kW – 1500 d/d – pik döküm, IEC 200L gövde

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Tüm çeşitleri gövde, güç ve devire göre süzmek için online mağazamızdaki 120 modeli inceleyebilirsiniz.

Sıkça Sorulan Sorular

Asenkron motor çeşitleri nelerdir?

Rotor yapısına göre sincap kafesli ve bilezikli; gövdeye göre alüminyum ve pik döküm; boya göre standart ve kompakt; kutup sayısına göre 2, 4, 6 kutuplu; montaja göre B3, B5, B14, B35, V1; sargı gerilimine göre 230/400 V ve 400/690 V olarak ayrılır.

B3 ile B35 motor arasındaki fark nedir?

B3 yalnız ayaklıdır ve kaideye bağlanır. B35 ayakların yanında B5 büyük flanş da taşır; motor hem kaideye hem makine gövdesine bağlanabilir. Ayak ölçüleri iki tipte aynıdır.

Alüminyum gövdeli motor mu, pik döküm motor mu?

0,55–11 kW aralığında ikisinin elektriksel değerleri aynıdır. Hafif makine ve taşınabilir ekipmanda alüminyum, darbe, titreşim ve tozlu ağır sanayi ortamında pik döküm seçilir. 11 kW üstünde mağazadaki seçenek pik dökümdür.

Kompakt motor standart motorun yerine takılır mı?

Doğrudan takılmaz. Kompakt model aynı gücü bir küçük gövdede verdiği için mil yüksekliği ve mil çapı farklıdır; örneğin 5,5 kW'ta mil Ø38 mm yerine Ø28 mm'dir. Kaide, kaplin veya kasnak uyarlanmalıdır.

Bir motorun hangi çeşide girdiğinden emin değilseniz etiket fotoğrafını ve uygulamayı bize iletin: +90 (542) 666 11 11 · [email protected] · İletişim sayfası.
