Asenkron elektrikli pompa motorları, sıvıyı taşımak, basınç oluşturmak ve pompa sistemlerini çalıştırmak için endüstride en yaygın kullanılan tahrik çözümüdür. Alternatif akımla çalışan bu motorlar, sade yapısı, düşük bakım ihtiyacı ve güvenilirliği sayesinde su temininden kimya tesislerine, tarımsal sulamadan bina mekanik sistemlerine kadar geniş bir alanda pompaların kalbini oluşturur. Bu yazıda asenkron pompa motorlarının çalışma prensibini, teknik özelliklerini ve doğru seçim kriterlerini derinlemesine ele alıyoruz.

Asenkron Motorun Çalışma Prensibi

Asenkron (indüksiyon) motorlar, statorda oluşan döner manyetik alanın rotorda akım indüklemesi esasına dayanır. Sincap kafesli rotor, bu indüklenen akım sayesinde tork üreterek döner. Rotor hızı, döner alanın senkron hızının her zaman biraz altındadır; bu fark "kayma" (slip) olarak adlandırılır ve motorun çalışması için zorunludur. Pompa uygulamalarında kayma tipik olarak %2-5 bandındadır ve yük arttıkça hafifçe büyür.

Bu yapının en büyük avantajı, fırça ve kollektör gibi aşınan parçaların bulunmamasıdır. Sincap kafesli rotor mekanik olarak çok sağlamdır; bu da pompa gibi sürekli ve uzun süreli çalışan uygulamalarda yüksek güvenilirlik sağlar.

Senkron Hız ve Kutup Sayısı

Pompa motorunun devri, kutup sayısıyla belirlenir. 50 Hz şebekede senkron hızlar şöyledir:

  • 2 kutup (3000 d/d): Yüksek basınç ve düşük debi gerektiren çok kademeli santrifüj pompalarda.
  • 4 kutup (1500 d/d): En yaygın pompa devri; dengeli debi-basınç karakteristiği sunar.
  • 6 kutup (1000 d/d): Yüksek debi-düşük basınç gerektiren büyük santrifüj pompalarda.

Pompanın verim eğrisi belirli bir devirde optimuma ulaştığından, motor devrinin pompa karakteristiğiyle eşleştirilmesi enerji verimi açısından önemlidir. Yanlış devir seçimi, pompanın verim noktasının dışında çalışmasına ve gereksiz enerji tüketimine yol açar.

Pompa Yükünün Özelliği: Değişken Moment

Santrifüj pompalar değişken moment (kuadratik) yük karakteristiğine sahiptir; yani gerekli moment, devrin karesiyle, güç ise devrin küpüyle artar. Bu durum, pompa motorlarını frekans invertörü (sürücü) ile kontrol etmek için ideal kılar. Devri %20 düşürmek, teorik olarak güç tüketimini yaklaşık yarıya indirebilir. Bu nedenle değişken debili sistemlerde sürücü kullanımı, vana kısma yöntemine göre çok daha yüksek enerji tasarrufu sağlar.

Verim Sınıfı ve Enerji Tasarrufu

Pompalar genellikle günde uzun saatler, çoğu zaman kesintisiz çalışır; bu da verimi öncelikli hale getirir. IEC 60034-30-1 standardına göre IE3 (premium) ve IE4 (süper premium) sınıfı motorlar, düşük sınıflara kıyasla belirgin enerji tasarrufu sağlar. Sürekli çalışan bir pompa motorunda verimdeki birkaç puanlık iyileşme, yıllık elektrik faturasında önemli düşüşe karşılık gelir.

Pompa uygulamaları için verim sınıfı seçerken çalışma süresi belirleyicidir: günde 8 saatten fazla çalışan sistemlerde IE3 sınıfı asgari kabul edilmeli, kesintisiz işletmelerde IE4 değerlendirilmelidir.

Koruma Sınıfı ve Yalıtım

Pompa motorları çoğunlukla nemli ve ıslak ortamlarda çalıştığından koruma derecesi kritiktir. Standart yüzey montajlı pompa motorlarında IP55 koruma yeterliyken, su püskürtmesine doğrudan maruz kalan veya dış mekan uygulamalarında IP56 ya da daha yüksek koruma tercih edilir. Dalgıç pompalarda ise motor tamamen su altında çalıştığından özel sızdırmaz (IP68) yapılar kullanılır. Yalıtım sınıfı olarak F sınıfı (155 °C) standarttır ve B sınıfı sıcaklık artışıyla işletilerek uzun ömür sağlanır.

Bağlantı ve Montaj Tipleri

Pompa-motor bağlantısı uygulamaya göre farklılaşır:

  • B5 (flanşlı): Motorun doğrudan pompa gövdesine cıvatalandığı, monoblok pompalarda yaygın form.

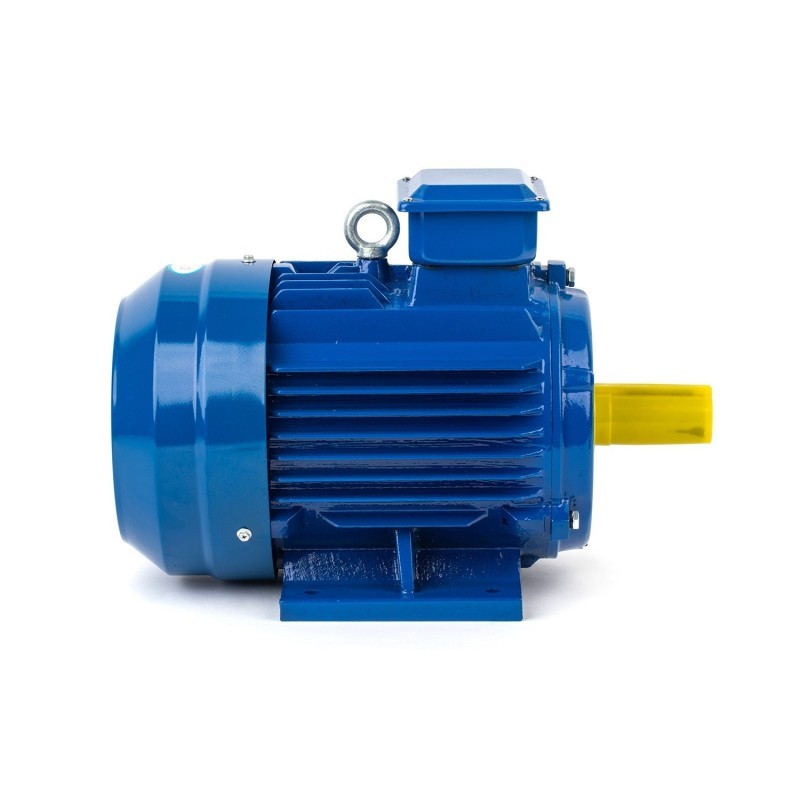

  • B3 (ayaklı): Motorun ve pompanın ayrı şaseye montajlandığı, kavrama ile bağlanan sistemler.
  • B14 (yüz flanşlı): Küçük güçlü kompakt pompa gruplarında.

Flanşlı bağlantılarda hizalama hatası en aza indiğinden titreşim ve rulman aşınması azalır; bu da pompa grubunun ömrünü uzatır.

Tipik Uygulama Alanları

  • Şehir şebekesi ve bina su temin/hidrofor sistemleri
  • Tarımsal sulama ve derin kuyu pompaları
  • Endüstriyel proses ve sirkülasyon pompaları
  • Atık su ve drenaj uygulamaları
  • Yangın söndürme pompa grupları
  • Soğutma kulesi ve HVAC sirkülasyon hatları

Bakım ve Uzun Ömür İçin Öneriler

Asenkron pompa motorları az bakım gerektirse de düzenli kontrol arıza riskini azaltır. Rulman yağlama aralıklarına uyulmalı, motorun aşırı ısınmaması için havalandırma kanatçıkları temiz tutulmalıdır. Pompanın kuru çalışması motora aşırı yük bindirip sargıyı yakabileceğinden kuru çalışma koruması önerilir. Klemens bağlantılarının sıkılığı ve izolasyon direnci periyodik olarak ölçülmeli; özellikle nemli ortamlarda nem birikimi izolasyonu zayıflatabilir.

Kuru Çalışma ve Aşırı Yük Koruması

Pompa motorlarının en sık karşılaştığı arıza nedenlerinden biri kuru çalışmadır. Pompanın içinde yeterli sıvı yokken çalışması, hem mekanik salmastraya hem de motora aşırı termal yük bindirir ve sargının yanmasına yol açabilir. Bu nedenle kuru çalışma koruması (akış veya seviye sensörü), pompa gruplarında önemli bir güvenlik unsurudur. Ayrıca motor termik koruması veya PTC termistör, aşırı yük ve faz kaybı gibi durumlarda motoru devre dışı bırakarak sargıyı korur. Bu koruma unsurları, motor ömrünü uzatmanın yanı sıra beklenmedik duruşların da önüne geçer.

Yüzeysel ve Dalgıç Pompa Motorları Arasındaki Fark

Pompa motorları, kurulum biçimine göre iki ana gruba ayrılır. Yüzeysel (kuru) pompa motorları su yüzeyinin dışında çalışır; soğutmaları hava ile sağlanır ve bakımları kolaydır. Dalgıç pompa motorları ise tamamen su altında çalışacak şekilde tasarlanır; sızdırmazlık ve soğutma su ortamında gerçekleşir, bu da özel yapı gerektirir. Derin kuyu ve atık su uygulamalarında dalgıç tip zorunluyken, hidrofor ve sirkülasyon sistemlerinde yüzeysel tip daha pratiktir. Doğru tipin seçimi, hem montaj kolaylığı hem de uzun ömür açısından belirleyicidir.

Kavitasyon ve Motor Yükü İlişkisi

Pompa sistemlerinde kavitasyon, emiş tarafındaki basıncın aşırı düşmesiyle sıvının buharlaşıp baloncuklar oluşturması ve bunların çökmesiyle ortaya çıkar. Kavitasyon yalnızca pompa çarkını aşındırmakla kalmaz, motorun yükünde dengesiz dalgalanmalara da yol açar; bu da rulman ve sargı üzerinde ek stres oluşturur. Motorun verimli ve uzun ömürlü çalışması için pompanın doğru emiş yüksekliğinde ve verim noktasına yakın çalıştırılması önemlidir. Sürücü ile devir kontrolü, sistemin verim eğrisinde kalmasına yardımcı olarak hem kavitasyon riskini hem de motor yükünü dengeler.

Pompa Uygulamanız İçin Doğru Motor

İzmir merkezli tedarikçi olarak asenkron elektrikli pompa motorlarını, sisteminizin debi-basınç ihtiyacına ve çalışma koşullarına uygun şekilde sunuyoruz. Doğru devir, verim sınıfı, koruma derecesi ve bağlantı tipini birlikte belirleyerek pompanızla en yüksek verimde çalışacak motoru tedarik ediyoruz. Uygulamanıza uygun çözüm için ana sayfamız üzerinden bizimle iletişime geçebilirsiniz.
