Asenkron elektrik motoru, endüstriden ev aletlerine kadar en yaygın kullanılan motor türüdür. Basit yapısı, sağlamlığı ve düşük bakım gereksinimi sayesinde pompa, fan, konveyör, kompresör ve sayısız makinenin tahrikinde tercih edilir. Bu yazıda asenkron motorun nasıl çalıştığını, temel bileşenlerini, seçim kriterlerini ve bakımını teknik ayrıntılarıyla açıklıyoruz.

Çalışma Prensibi

Asenkron motorun temelinde döner manyetik alan yatar. Stator sargılarına üç fazlı alternatif akım uygulandığında, statorda dönen bir manyetik alan oluşur. Bu alan, rotor çubuklarında akım indükler ve indüklenen akım kendi manyetik alanını yaratarak rotorun dönmesini sağlar. Rotor, stator alanının senkron hızını asla tam yakalayamaz; çünkü hız eşit olsaydı akım indüklenmez ve tork üretemezdi. İşte bu hız farkına "kayma" (slip) denir ve motorun "asenkron" adını almasının nedenidir.

Kayma (Slip) ve Senkron Hız

50 Hz şebekede senkron hız kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Rotor, nominal yükte bu değerin tipik olarak yüzde 2-5 altında döner. Örneğin 4 kutuplu bir motorun senkron hızı 1500 d/d iken rotor yaklaşık 1440-1470 d/d döner. Kayma yük arttıkça büyür; bu da motorun yüke uyum sağlamasını mümkün kılar. Tork, bu kayma sayesinde üretilir.

Temel Bileşenler

  • Stator: Sabit duran, sargıların bulunduğu kısım; döner manyetik alanı oluşturur.
  • Rotor: Dönen kısım; en yaygın tip sincap kafesli rotordur.
  • Rulmanlar: Rotorun düşük sürtünmeyle dönmesini sağlar.
  • Gövde ve fan: Mekanik koruma ve soğutma sağlar.

Sincap kafesli rotor, alüminyum veya bakır çubukların uçlarından halkalarla kısa devre edilmesiyle oluşur. Fırça ve bilezik gerektirmediği için bakımı düşük ve dayanıklıdır.

Sincap Kafesli Rotorun Avantajı

Asenkron motorların büyük çoğunluğu sincap kafesli rotor kullanır. Bu yapı, mekanik temas noktası içermediğinden aşınma minimum düzeydedir; bu da uzun ömür ve düşük bakım anlamına gelir. Rotorda sargı yerine döküm çubuklar bulunması üretimi basitleştirir ve maliyeti düşürür. Bu özellikler, asenkron motoru endüstrinin en güvenilir iş gücü hâline getirir.

Verim Sınıfları: IE1'den IE5'e

Asenkron motorlar IEC 60034-30-1 standardına göre IE1-IE5 arasında verim sınıfına ayrılır. IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ultra premium verimi ifade eder. Türkiye ve Avrupa'da belirli güç aralıkları için IE3 ve üzeri zorunludur. Yüksek verim sınıfı, daha az kayıp ve daha düşük enerji faturası demektir. Farklı sınıfları karşılaştırmak için IE3 elektrik motorları içeriğimiz yardımcı olur.

Teknik Özellikler ve Standartlar

Endüstriyel asenkron motorlar tipik olarak 400 V / 50 Hz üç fazlı beslemeyle çalışır. Standart koruma sınıfı IP55 (toza karşı korumalı, su püskürtmesine dayanıklı), yalıtım sınıfı ise F'tir (155 °C'ye kadar). S1 sürekli çalışma rejimi, motorun nominal yükte kesintisiz dönebileceğini gösterir. Güç aralığı 0,55 kW'tan 355 kW'a kadar geniş bir bant kapsar.

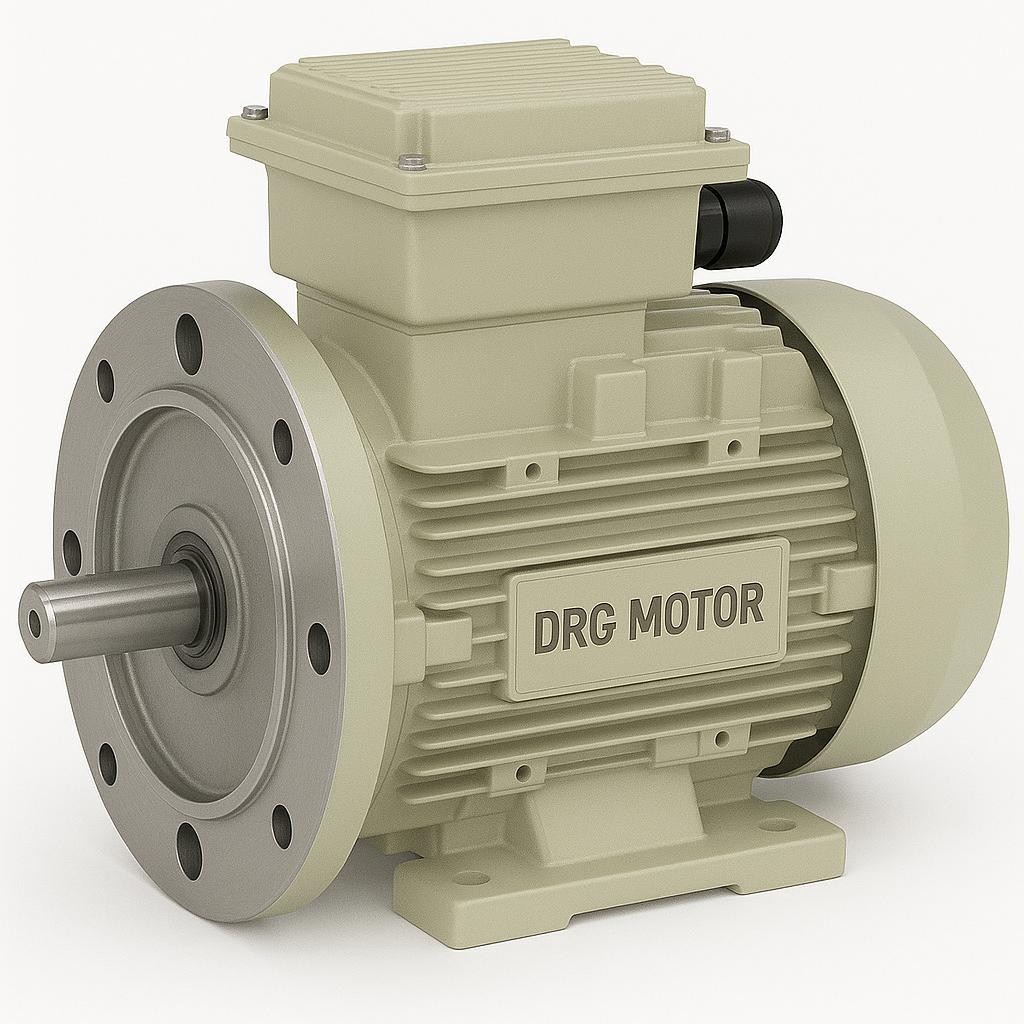

Montaj Biçimleri

  • B3: Ayaklı montaj; genel amaçlı tahrik.
  • B5: Flanşlı; pompa ve redüktör bağlantısı.
  • B14: Yüzlü flanş; kompakt makineler.

Gövde malzemesi olarak pik döküm zorlu ve titreşimli ortamlarda, alüminyum ise hafiflik ve hızlı ısı atımı gereken pompa-fan uygulamalarında tercih edilir.

Kullanım Alanları

Asenkron motorlar; su ve atık su pompalarında, havalandırma ve soğutma fanlarında, konveyör bantlarında, kompresörlerde, kırıcı ve değirmenlerde, tarım makinelerinde ve tezgâhlarda kullanılır. Yükün karakterine göre kutup sayısı ve verim sınıfı seçilir. Çalışma prensibinin daha derin bir incelemesi için asenkron AC motorlar içeriğimize bakabilirsiniz.

Bakım ve Uzun Ömür

Asenkron motorun düşük bakım gereksinimi, onu cazip kılan başlıca özelliklerden biridir. Yine de periyodik rulman kontrolü, gres bakımı, sargı yalıtım direncinin ölçülmesi ve havalandırma yollarının temiz tutulması ömrü uzatır. Aşırı yük, dengesiz faz veya yüksek ortam sıcaklığı, yalıtımın termik ömrünü kısaltan başlıca etkenlerdir. Doğru seçilmiş ve düzenli bakımı yapılan bir asenkron motor, onlarca yıl güvenle hizmet verir. Uygulamanıza uygun motor seçimi için drgmotor.com üzerinden teknik destek alabilirsiniz.

Yol Verme Yöntemleri

Asenkron motor doğrudan yol verildiğinde nominal akımın 6-8 katı bir kalkış akımı çeker. Küçük motorlarda bu sorun olmazken, büyük güçlerde şebekeyi zorlar. Yıldız-üçgen yol verme, motoru önce yıldız bağlantıda başlatıp üçgene geçirerek kalkış akımını üçte birine indirir. Yumuşak yol verici (softstarter) kalkışı kademeli yaparak mekanik darbeyi azaltır. Frekans çeviricisi (VFD) ise hem yumuşak kalkış sağlar hem de devir ayarı yaparak pompa ve fanlarda enerji tasarrufu sunar.

Tek Fazlı ve Üç Fazlı Asenkron Motorlar

Endüstride üç fazlı asenkron motorlar standarttır; çünkü üç faz, döner manyetik alanı doğal olarak oluşturur ve yüksek verim sağlar. Tek fazlı asenkron motorlar ise konut ve küçük işletmelerde, üç fazlı şebekenin bulunmadığı yerlerde kullanılır. Tek fazda döner alan oluşturmak için yardımcı sargı ve kondansatör gerekir; bu da verimi ve kalkış torkunu üç fazlı muadiline göre sınırlar. Güç ihtiyacı arttıkça üç fazlı motor tercih edilir.

Arıza Belirtileri ve Önlem

Asenkron motorlarda en sık karşılaşılan sorunlar rulman aşınması, sargı yalıtım bozulması ve faz dengesizliğidir. Aşırı titreşim ve ses rulman arızasına; aşırı ısınma ise yüklenmeye veya soğutma yetersizliğine işaret eder. Düzenli yalıtım direnci ölçümü, gres bakımı ve havalandırma yollarının temiz tutulması bu sorunların önüne geçer. Termik koruma rölesi ve PTC termistör kullanımı, motoru aşırı yük ve sıcaklığa karşı korur.

Asenkron ve Senkron Motor Farkı

Asenkron motoru daha iyi anlamak için senkron motorla karşılaştırmak yararlıdır. Senkron motorda rotor, stator alanının senkron hızında tam olarak döner ve kayma yoktur; bu motorlar genellikle ayrı bir uyartım veya kalıcı mıknatıs gerektirir. Asenkron motorda ise tork, yalnızca kayma sayesinde üretildiğinden ek uyartıma gerek kalmaz; bu da yapıyı basitleştirir ve maliyeti düşürür. Senkron motorlar yüksek ve sabit hız hassasiyeti gereken özel uygulamalarda öne çıkarken, asenkron motorlar sağlamlığı, düşük bakımı ve ekonomikliğiyle endüstrinin genel amaçlı iş gücüdür. Bu nedenle pompa, fan ve konveyör gibi uygulamaların büyük çoğunluğunda asenkron motor tercih edilir.
