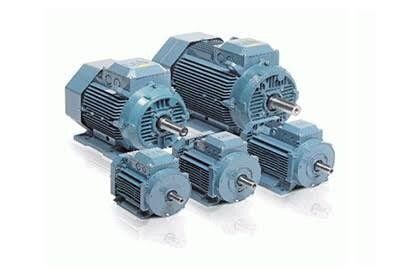

Alternatif akımla çalışan elektrik motorları, sanayi tesislerinden tarımsal sulamaya, asansörlerden iklimlendirme sistemlerine kadar geniş bir alanda kullanılan en yaygın tahrik elemanlarıdır. Çalışma prensibi, stator sargılarında oluşan dönen manyetik alanın rotoru sürüklemesine dayanır. Bu yazıda AC motorların yapısını, türlerini, verim sınıflarını ve doğru seçim kriterlerini, sahadaki gerçek uygulama deneyimleri ışığında ele alıyoruz.

AC Motorun Çalışma İlkesi ve Temel Yapısı

Bir AC motor, sabit duran stator ile içinde dönen rotordan oluşur. Stator sargılarına üç fazlı gerilim uygulandığında, fazlar arasındaki 120 derecelik faz farkı sayesinde uzayda dönen bir manyetik alan meydana gelir. Bu alanın dönüş hızına senkron hız denir ve 400V/50Hz şebekede kutup sayısına bağlıdır: 2 kutuplu motorda 3000 d/d, 4 kutuplu motorda 1500 d/d, 6 kutuplu motorda ise 1000 d/d senkron hız elde edilir. Rotor, bu alanın biraz gerisinden döner; aradaki farka kayma (slip) denir ve genellikle yük altında yüzde 2 ile 5 arasındadır.

Sanayide en sık kullanılan tip, sincap kafesli rotora sahip asenkron motordur. Rotorun içinde alüminyum veya bakır çubuklar uçlarından kısa devre halkalarıyla birleştirilmiştir; bu yapı fırça ya da kolektör gerektirmediği için bakımı son derece düşüktür. Gövde malzemesi olarak pik döküm gövdeli motorlar yüksek mekanik dayanım ve titreşim sönümleme sunarken, alüminyum gövdeli motorlar hafifliğiyle taşınabilir uygulamalarda tercih edilir.

Asenkron ve Senkron Motorlar Arasındaki Fark

AC motorlar temelde iki ana gruba ayrılır. Asenkron (indüksiyon) motorlarda rotor, döner alanın gerisinden takip eder ve enerjisini elektromanyetik indüksiyonla alır. Senkron motorlarda ise rotor tam olarak senkron hızda döner; bu motorlar daha çok hassas hız gerektiren ya da güç katsayısı düzeltmesi yapılan uygulamalarda kullanılır. Endüstriyel pompa, fan ve konveyör uygulamalarının neredeyse tamamı asenkron motorlarla çözülür çünkü bu motorlar dayanıklı, ekonomik ve geniş güç aralığında bulunur. Asenkron AC motorlar hakkındaki ayrıntılı içeriğimizde bu konuyu daha derin inceledik.

Verim Sınıfları ve IEC 60034-30-1 Standardı

AC motorların enerji verimliliği, uluslararası IEC 60034-30-1 standardına göre IE1'den IE5'e kadar sınıflandırılır. IE1 standart verim, IE2 yüksek verim, IE3 premium verim, IE4 süper premium ve IE5 ultra premium seviyesini ifade eder. Bir motorun yıl boyunca harcadığı enerjinin maliyeti, satın alma bedelinin çok üzerinde olabildiği için verim sınıfı doğrudan işletme giderini etkiler.

  • IE2: Eski tesislerde hâlâ yaygın; ancak birçok ülkede yeni satışta zorunluluktan çıkmıştır.
  • IE3: Bugün endüstrinin standart tercihi; sürekli çalışan uygulamalarda hızla kendini amorti eder.
  • IE4 ve IE5: Yüksek çalışma saatli, kesintisiz proseslerde toplam enerji tasarrufunu en üst düzeye taşır.

Örneğin günde 16 saat, yılda 300 gün çalışan 22 kW bir motorda IE2'den IE3'e geçiş, yüzde 1,5-2 verim artışıyla yıllık birkaç bin kilovatsaat tasarruf sağlayabilir. IE3 elektrik motorları ile ilgili detaylı analizimizde bu hesabı örneklerle açıkladık.

Koruma Sınıfı, Yalıtım ve Çalışma Rejimi

Endüstriyel AC motorlarda standart koruma sınıfı IP55'tir; bu, motorun toza karşı korunduğunu ve her yönden gelen düşük basınçlı su püskürtmesine dayandığını gösterir. Tozlu, nemli ya da dış ortam uygulamalarında IP56 ve üzeri koruma seviyeleri tercih edilebilir. Sargı yalıtımı genellikle F sınıfıdır ve 155 derece santigrat sıcaklığa dayanır; bu da motorun yüksek ortam sıcaklıklarında bile güvenli marj ile çalışmasını sağlar.

Çalışma rejimi açısından sürekli yük altında çalışan uygulamalar S1 rejimi ile tanımlanır. Pompa, fan ve kompresör gibi kesintisiz dönen yükler S1 için boyutlandırılırken, vinç ve pres gibi sık devreye girip çıkan uygulamalar için aralıklı çalışma rejimleri dikkate alınır.

Bağlantı Tipleri ve Montaj Biçimleri

AC motorlar montaj şekline göre standart kodlarla tanımlanır. B3 ayaklı montaj, motorun ayakları üzerinden bir tabana civatalandığı en yaygın biçimdir. B5 flanşlı montaj, motorun ön kapağındaki büyük flanş ile doğrudan bir redüktör veya pompa gövdesine bağlanmasını sağlar. B14 ise daha küçük yüzlü flanş bağlantısıdır ve kompakt makinelerde kullanılır. Doğru montaj biçimi, motorun bağlanacağı ekipmanın geometrisine göre seçilir; yanlış seçim hizalama sorunlarına ve erken rulman aşınmasına yol açar.

Güç Aralığı ve Uygulama Alanları

Tedarik ettiğimiz AC motorlar 0,55 kW gibi küçük güçlerden 355 kW ve üzeri ağır sanayi değerlerine kadar geniş bir yelpazede sunulur. Düşük güçlü motorlar küçük konveyörlerde, karıştırıcılarda ve fanlarda; orta güçlüler pompa istasyonlarında, hava kompresörlerinde ve işleme tezgâhlarında; yüksek güçlüler ise kırıcılarda, büyük fanlarda ve maden ekipmanlarında görev alır. Aşağıdaki başlıca kullanım alanları, AC motorun ne denli geniş bir uygulama yelpazesine sahip olduğunu gösterir:

  • Santrifüj ve dalgıç pompalar ile su ve atık su sistemleri
  • Eksenel ve radyal fanlar, havalandırma ve baca gazı sistemleri
  • Bantlı ve helezon konveyörler ile malzeme taşıma hatları
  • Vidalı ve pistonlu kompresörler
  • Çeneli ve darbeli kırıcılar, değirmenler

Doğru Motor Seçiminde Dikkat Edilmesi Gerekenler

Bir uygulamaya motor seçerken yalnızca güç değerine bakmak yeterli değildir. Gereken devir sayısı, başlangıç momenti ihtiyacı, yükün eylemsizlik momenti, çalışma süresi ve ortam koşulları birlikte değerlendirilmelidir. Yüksek atalet momentine sahip fan ve değirmen gibi yüklerde kalkış akımı ve kalkış süresi önem kazanır; bu durumda yıldız-üçgen yol verme ya da yumuşak yol verici (soft starter) kullanılması rulman ve sargı ömrünü uzatır. Değişken debi gerektiren pompa ve fanlarda ise frekans invertörü ile hız kontrolü, ciddi enerji tasarrufu sağlar.

Bakım ve Uzun Ömürlü Kullanım

AC asenkron motorlar fırçasız yapıları sayesinde düşük bakım gerektirir; ancak düzenli kontrol ömrü belirgin biçimde uzatır. Rulmanların periyodik gresleme aralıklarına uyulması, sargı yalıtım direncinin yılda en az bir kez ölçülmesi, soğutma kanatçıklarının toz ve kirden temizlenmesi ve titreşim seviyelerinin izlenmesi temel bakım adımlarıdır. Aşırı yüklenmeye karşı motoru koruyacak termik röle ve motor koruma şalterlerinin doğru ayarlanması da sargı yanmalarını önler.

Doğru Tedarikçiyle Verimli Bir Yatırım

AC elektrik motoru seçimi, baştan doğru yapıldığında onlarca yıl sorunsuz hizmet veren bir yatırıma dönüşür. İzmir merkezli tedarik ağımızla, uygulamanıza uygun güç, devir, koruma sınıfı ve verim seviyesindeki motorları stoktan ve hızlı teslimat ile sunuyoruz. İhtiyacınıza en uygun çözümü belirlemek için ana sayfamızdan ürün gruplarımızı inceleyebilir ve teknik ekibimizden destek alabilirsiniz.
