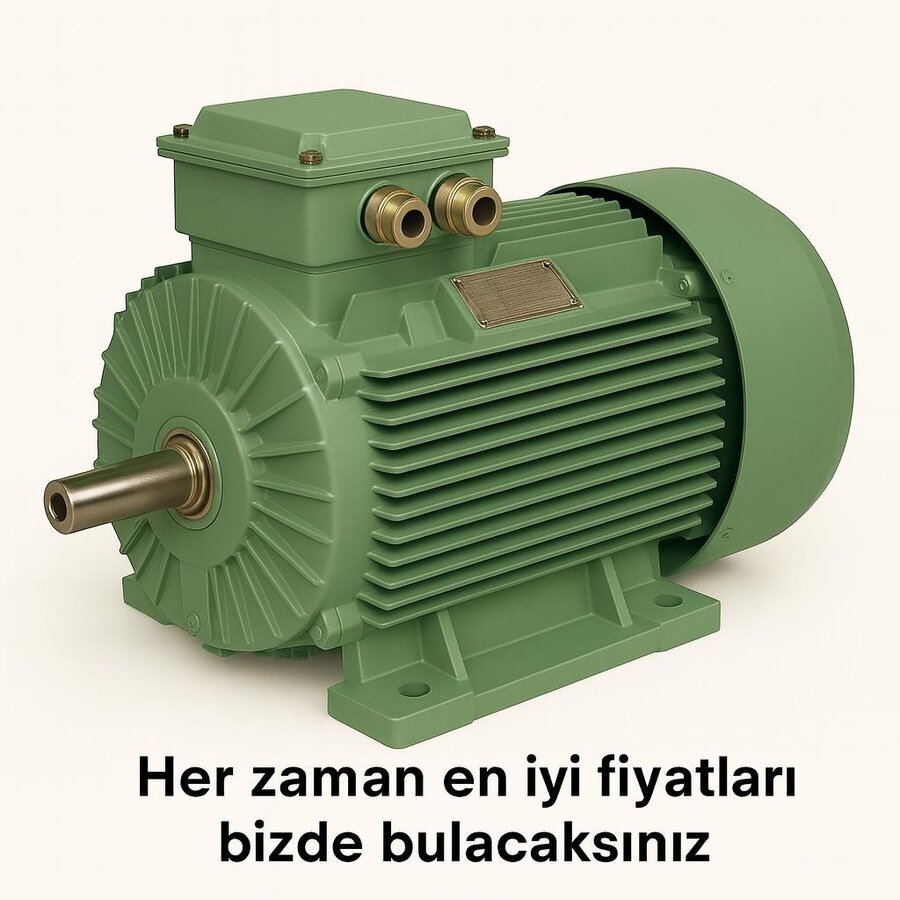

90 kW (yaklaşık 125 HP) gücünde, 3000 d/d devirde çalışan pik döküm gövdeli elektrik motoru, ağır sanayinin yüksek güç ve dayanıklılık isteyen uygulamaları için tasarlanmış bir tahrik çözümüdür. Dökme demir alaşımlı gövdesi sayesinde titreşimi sönümler, ısıyı verimli dağıtır ve sürekli yük altında uzun ömürlü çalışır. Bu yazıda söz konusu motorun teknik özelliklerini, pik döküm gövdenin sağladığı avantajları ve hangi uygulamalarda tercih edildiğini ele alıyoruz.

Teknik Özellikler ve Çalışma Değerleri

90 kW gücündeki bu motor 2 kutuplu yapısıyla 3000 d/d senkron devirde döner; sincap kafesli rotor yapısı nedeniyle gerçek devir, yük altında kayma (slip) kadar bir miktar düşerek yaklaşık 2950 d/d civarında gerçekleşir. Standart şekliyle 400V/50Hz üç fazlı şebekeye bağlanır, F sınıfı yalıtım ve IP55 koruma sınıfıyla tozlu ve nemli sanayi ortamlarına uygundur. S1 sürekli çalışma rejimine göre boyutlandırılan motor, kesintisiz üretim hatlarında durmadan çalışacak şekilde tasarlanmıştır.

  • Güç: 90 kW (125 HP)
  • Devir: 3000 d/d (2 kutuplu)
  • Gerilim/Frekans: 400V / 50Hz, üç faz
  • Yalıtım sınıfı: F, Koruma: IP55
  • Çalışma rejimi: S1 (sürekli)

Pik Döküm Gövdenin Avantajları

Pik döküm (dökme demir) gövde, alüminyuma göre daha ağır ve çok daha rijit bir yapı sunar. Bu rijitlik, yüksek devirde dönen 90 kW gibi güçlü bir motorda titreşimin kök salmasını engeller, dolayısıyla rulman ömrünü uzatır ve çalışma sesini azaltır. Dökme demirin yüksek ısıl kütlesi ani sıcaklık dalgalanmalarını yumuşatır; motor zorlu bir yük altında bile gövdesini daha kararlı bir sıcaklıkta tutar. Mekanik darbeye ve zamanla oluşabilecek deformasyona karşı direnç de bu malzemenin başlıca üstünlüğüdür.

Hangi Uygulamalar İçin İdeal

3000 d/d devirdeki 90 kW pik döküm motor, yüksek devir ve yüksek gücün birlikte gerektiği işlerde öne çıkar. Vidalı kompresörler, yüksek basınçlı pompa istasyonları, büyük santrifüj fanları ve bazı kırma-eleme hatları bu motorun tipik kullanım alanlarıdır. Sürekli yük ve titreşime maruz kalan bu uygulamalarda gövdenin sağlamlığı doğrudan tesisin çalışma sürekliliğine yansır.

  • Vidalı ve pistonlu kompresör tahriki
  • Yüksek basınçlı pompa istasyonları
  • Büyük santrifüj fan ve aspiratörler
  • Ağır sanayi karıştırıcı ve kırıcıları

Verim Sınıfı ve Enerji Tasarrufu

90 kW gibi yüksek güçlü bir motorun yıllık enerji tüketimi oldukça büyüktür; bu yüzden verim sınıfı seçimi maliyet açısından belirleyicidir. IEC 60034-30-1 standardına göre IE3 ya da IE4 sınıfı bir motor, IE1 sınıfına kıyasla yüzde birkaçlık verim artışı sağlar ama bu fark yılda binlerce kilovatsaat tasarrufa dönüşür. Sürekli çalışan bir kompresör veya pompa düşünüldüğünde, yüksek verimli motorun başlangıçtaki fiyat farkı kısa sürede enerji faturasından geri kazanılır. Verim sınıfları hakkında ayrıntıyı IE3 elektrik motorları içeriğimizde bulabilirsiniz.

Yol Verme ve Frekans İnvertörü ile Sürüş

90 kW sınıfındaki bir asenkron motorun doğrudan yol verme (DOL) anında çektiği akım, nominal akımın altı ila yedi katına ulaşabilir. Bu ani akım darbesi hem şebekede gerilim çökmesine hem de tahrik edilen makinede mekanik şoka yol açar. Bu nedenle bu güçteki motorlar genellikle yıldız-üçgen yol verici, yumuşak yol verici (soft starter) veya frekans invertörü (VFD) ile devreye alınır. Frekans invertörü kullanıldığında motor, başlangıç akımı sınırlı kalacak şekilde rampayla hızlanır; üstelik pompa ve fan gibi değişken yük taşıyan uygulamalarda devir ihtiyaca göre düşürülerek ciddi enerji tasarrufu sağlanır. İnvertörlü sürüşte gövdedeki klemens kutusu üzerinden uygun ekranlı kablo bağlantısı ve topraklamanın doğru yapılması, yalıtım ömrü açısından önemlidir.

Soğutma ve Isıl Yönetim

Yüksek güçte açığa çıkan ısı, motorun en kritik konularından biridir. Bu sınıftaki motorlar tipik olarak IC411 soğutma yöntemiyle, yani mil ucundaki fanın gövde üzerindeki soğutma kanatçıklarına hava üflemesiyle soğutulur. Gövdedeki kanatçık yüzeyinin geniş tutulması, dökme demirin yüksek ısıl kütlesiyle birleşince motorun sürekli yükte bile sıcaklığını F sınıfı yalıtımın izin verdiği sınırın altında tutar. Hava giriş ızgaralarının toz veya elyafla tıkanması, soğutmayı zayıflatıp sargı sıcaklığını yükseltir; bu yüzden tozlu ortamlarda periyodik temizlik sargı ömrünü doğrudan uzatır. Çok kirli ortamlarda ya da düşük devirde uzun süre çalışılan invertörlü uygulamalarda zorlanmış (cebri) havalandırmalı tipler tercih edilebilir.

Montaj Seçenekleri ve Bağlantı

Bu güç sınıfındaki motorlar uygulamaya göre B3 ayaklı, B5 flanşlı veya B35 (hem ayaklı hem flanşlı) montaj seçenekleriyle temin edilir. Pompa ve kompresör gibi direkt akuple uygulamalarda flanşlı tip kullanılırken, kayış-kasnak tahrikli sistemlerde ayaklı tip tercih edilir. Doğru montaj tipi, motorun mil hizasının korunması ve titreşimin minimumda tutulması açısından önemlidir.

Uzun Ömür ve Düşük Bakım

Sağlam gövde yapısı, kaliteli rulmanlar ve düzgün dengelenmiş rotor sayesinde pik döküm motorlar uzun çalışma ömrü sunar. Düzenli yağlama, hava giriş-çıkış kanallarının temiz tutulması ve periyodik titreşim kontrolü gibi basit bakım adımları, motorun yıllarca arızasız hizmet vermesini sağlar. Sağlam yapı, aynı zamanda beklenmedik duruşları azaltarak toplam işletme maliyetini düşürür.

3000 d/d ile 1500 d/d Arasındaki Seçim

Aynı 90 kW gücü 1500 d/d (4 kutup) modelinde de bulunabilir; doğru seçim tahrik edilen makinenin devir ihtiyacına bağlıdır. 3000 d/d model daha küçük gövde, daha yüksek mil hızı ve genellikle daha düşük tork üretirken; 1500 d/d model aynı güçte yaklaşık iki kat tork sağlar. Yüksek basınçlı pompa ve vidalı kompresör gibi yüksek devirli akuplelerde 2 kutuplu 3000 d/d tercih edilir. Konveyör, kırıcı veya yavaş dönen karıştırıcı gibi yüksek tork ve düşük devir isteyen işlerde ise 1500 d/d ya da 1000 d/d modeller daha uygundur. Yanlış devir seçimi, gereksiz redüktör maliyeti ya da düşük verimle çalışan bir sistem demektir; bu yüzden seçim makinenin çalışma noktasına göre yapılmalıdır.

Kalite Kontrol ve Teslimat

Tedarik ettiğimiz her motor, sahaya gönderilmeden önce yalıtım direnci ölçümü, titreşim ve balans testi, verim ve cosφ kontrolü ile yük altında performans denemesinden geçer. Bu sayede yalnızca standartları eksiksiz karşılayan ürünler sevk edilir. %100 bakır sargı, IP55 koruma ve F yalıtım sınıfıyla IEC 60034 ve Avrupa Birliği Ecodesign normlarına uygun motorları, İzmir merkezli stokumuzdan rekabetçi fiyatlarla ve hızlı teslimatla sunuyoruz. Endüstriyel motor seçenekleri hakkında daha fazla bilgi için endüstriyel elektrik motorları rehberimizi inceleyebilirsiniz.

Sıkça Sorulan Sorular

Pik döküm gövde mi alüminyum gövde mi daha iyi?

90 kW ve 3000 d/d gibi yüksek güç-yüksek devir kombinasyonunda gövdenin rijitliği belirleyicidir. Bu nedenle söz konusu motor için dökme demir gövde önerilir; alüminyum gövdeyse daha çok hafifliğin önemli olduğu düşük güçlü, taşınabilir uygulamalarda anlam kazanır.

Hangi güç ve devir seçeneklerini temin edebilirim?

0,55 kW'tan 355 kW'a kadar geniş bir güç aralığında; 3000, 1500 ve 1000 d/d gibi farklı devir ve montaj seçenekleriyle motor temin edebilirsiniz. Teknik ekibimiz uygulamanıza en uygun modeli önerir.

Sevkiyat öncesi motorlar test ediliyor mu?

Evet, her ürün sevkiyat öncesinde çok aşamalı kontrolden geçer. Sargı yalıtım direnci ölçülür, rotor balansı ve titreşim seviyesi denetlenir, ardından verim ve yük altı performans değerleri doğrulanır. Bu adımları tamamlamayan hiçbir motor sahaya çıkmaz.
