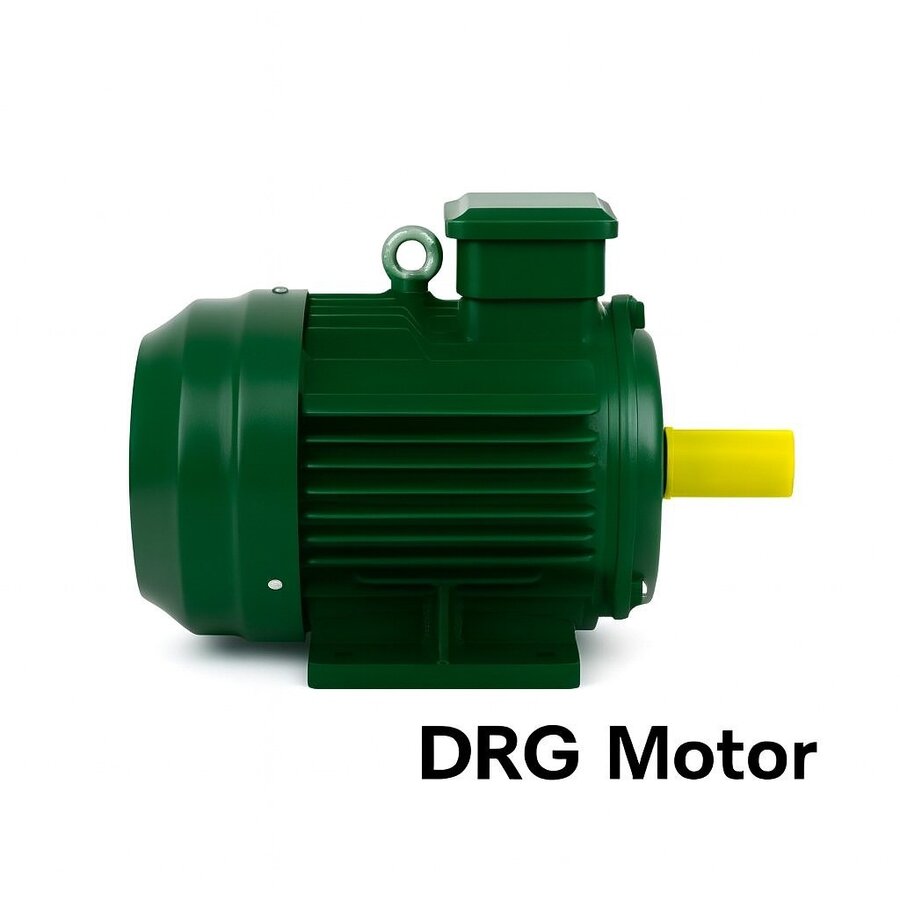

37 kW gücündeki üç fazlı asenkron motorlar, sanayide orta-büyük tahriklerin omurgasını oluşturan bir güç noktasıdır. Yaklaşık 50 beygire (HP) denk gelen bu değer; konveyör hatlarından kırma-eleme tesislerine, büyük santrifüj pompalardan hava kompresörlerine kadar geniş bir uygulama yelpazesinde tercih edilir. DRG Motor olarak pik (dökme demir) gövdeli 37 kW motorları IE3 ve IE4 verim sınıflarıyla tedarik ediyor, projenin gerektirdiği devir, bağlantı ve koruma sınıfına göre seçim yapmanıza yardımcı oluyoruz.

37 kW Motorun Teknik Konumu

37 kW, IEC standart güç basamakları içinde 30 kW ile 45 kW arasında yer alan bir kademedir. Şebeke standardı olan 400 V / 50 Hz beslemede çalışır ve gövde büyüklüğü genellikle 200L veya 225 (kutup sayısına göre değişir) frame ölçüsündedir. Bu güç değeri, tek bir motorla ciddi bir mekanik iş çıkarmanın gerektiği ama henüz orta gerilim seviyesine geçilmeyen alçak gerilim sınırında konumlanır. Anma akımı 2 kutuplu bir modelde yaklaşık 65 A, 4 kutupluda ise 68-70 A civarındadır; bu nedenle kablo kesiti, kontaktör ve termik koruma seçimi doğru yapılmalıdır.

Kutup Sayısı ve Devir Seçenekleri

37 kW motor, ihtiyaca göre farklı senkron devirlerde tedarik edilebilir. Kutup sayısı arttıkça devir düşer, tork yükselir:

  • 2 kutup (3000 d/d): Yüksek devir, düşük tork. Santrifüj pompalar, yüksek basınçlı fanlar ve kompresörler için uygundur.
  • 4 kutup (1500 d/d): En yaygın seçenek. Konveyör, karıştırıcı, genel tahrik ve redüktör uygulamalarında denge sağlar.
  • 6 kutup (1000 d/d): Düşük devir, yüksek tork. Kırıcı, değirmen ve ağır yol alma gerektiren yüklerde tercih edilir.

Gerçek yük devri, kayma (slip) nedeniyle senkron devrin biraz altındadır; örneğin 4 kutuplu bir motor tam yükte 1450-1480 d/d aralığında döner. Sincap kafesli rotor yapısı, bu kaymayı düşük tutarak verimli bir güç aktarımı sağlar.

Pik (Dökme Demir) Gövdenin Avantajı

37 kW gibi yüksek güçlerde gövde malzemesi belirleyici bir kriter hâline gelir. Pik döküm gövde, alüminyuma kıyasla çok daha yüksek mekanik dayanım ve titreşim sönümleme kapasitesi sunar. Ağır sanayi ortamlarında, darbe ve titreşimin yoğun olduğu uygulamalarda dökme demirin kütlesi avantaja dönüşür: motor şaftındaki radyal yükleri daha iyi taşır, rezonansı bastırır ve uzun ömür sağlar. Ayrıca ısı yayılımı açısından kararlı bir davranış sergiler. Pik döküm gövdeli elektrik motorları bu sebeple kompresör, kırıcı ve sürekli yük altında çalışan tesislerde standart tercih hâline gelmiştir.

IE3 ve IE4 Verim Sınıfları

Verim sınıfları IEC 60034-30-1 standardı ile tanımlanır. IE1'den IE5'e doğru ilerledikçe motorun aynı mekanik gücü daha az elektrik enerjisi tüketerek üretmesi sağlanır. 37 kW gücünde:

  • IE3 (Premium Verim): Tam yükte yaklaşık %93,3 verim. Avrupa'da ve Türkiye'de pek çok uygulama için yasal asgari sınırı karşılar.
  • IE4 (Süper Premium Verim): Tam yükte yaklaşık %94,2 ve üzeri verim. Günde uzun saat çalışan, enerji maliyetinin yüksek olduğu tesislerde fark yaratır.

Aradaki yaklaşık bir puanlık verim farkı küçük görünse de, sürekli çalışan bir motorda yıllık tüketim üzerinden anlamlı bir tasarrufa dönüşür. IE4 modeller, ilk yatırımda biraz daha yüksek maliyetli olsa da yüksek çalışma saatlerinde kendini kısa sürede amorti eder.

Enerji Tasarrufu Hesabı

Basit bir örnek faydalı olur: 37 kW bir motor günde 16 saat, yılda 300 gün çalışıyorsa toplam çalışma süresi 4.800 saattir. IE3 yerine IE4 seçildiğinde sağlanan yaklaşık %1'lik verim artışı, motorun çektiği elektriksel gücü ortalama 0,4 kW azaltır. Bu da yılda yaklaşık 1.900 kWh tasarruf demektir. Çok sayıda motorun bulunduğu bir tesiste bu rakam katlanarak elektrik faturasına yansır. Bu nedenle motor seçiminde sadece etiket gücüne değil, verim sınıfına ve çalışma profiline bakmak gerekir.

Koruma, Yalıtım ve Çalışma Sınıfı

37 kW motorlar standart olarak şu özelliklerle tedarik edilir:

  • IP55 koruma: Toz ve her yönden gelen su püskürmesine karşı korumalı; tozlu ve nemli sanayi ortamlarına uygundur.
  • F sınıfı yalıtım: Sargılar 155 °C'ye kadar dayanır; genellikle B sınıfı sıcaklık artışıyla çalıştırılarak ömür uzatılır.
  • S1 sürekli çalışma: Motor anma yükünde kesintisiz çalışacak şekilde tasarlanmıştır.

Tozun yoğun olduğu kırma-eleme ya da çimento gibi hatlarda gerektiğinde daha yüksek koruma sınıfları da değerlendirilebilir.

Bağlantı Tipi ve Montaj

Montaj geometrisi, motorun makineye nasıl bağlanacağını belirler. En çok tercih edilen tipler şunlardır:

  • B3 (ayaklı): Zemine ya da şaseye ayaklarıyla cıvatalanır, kaplinle tahrik aktarımına uygundur.
  • B5 (flanşlı): Büyük flanş üzerinden pompa veya redüktöre doğrudan bağlanır.
  • B14 (yüzey flanşlı): Küçük flanşlı bağlantı; kompakt montajlarda kullanılır.
  • B35: Hem ayak hem flanş; çift destekli güvenli bağlantı sağlar.

Tipik Uygulama Alanları

37 kW pik gövdeli motorlar, mekanik yükün ciddi olduğu pek çok yerde karşımıza çıkar: santrifüj ve dalgıç pompalar, büyük endüstriyel fanlar, vidalı ve pistonlu hava kompresörleri, bant konveyörler, kırıcılar, granül değirmenleri ve karıştırıcılar. Frekans invertörü (sürücü) ile birlikte kullanıldığında ise kademesiz devir ayarı sağlanarak süreç kontrolü iyileştirilir ve yumuşak yol alma sayesinde mekanik sistem korunur.

Doğru 37 kW Motoru Belirlerken

Bir uygulama için motor belirlerken yükün karakteri (sabit tork mu, değişken mi), gerekli devir, yol alma şartları, ortam koşulları ve çalışma süresi birlikte değerlendirilmelidir. Verim sınıfını yüksek çalışma saatlerinde IE4'e doğru yükseltmek, gövde malzemesini ağır yükte pik dökümde tutmak ve koruma sınıfını ortama göre seçmek toplam sahip olma maliyetini optimize eder. İhtiyacınıza en uygun 37 kW IE3 ya da IE4 motoru, devir ve bağlantı seçenekleriyle birlikte DRG Motor üzerinden tedarik edebilir, ürün gamımızın tamamına drgmotor.com üzerinden ulaşabilirsiniz.
