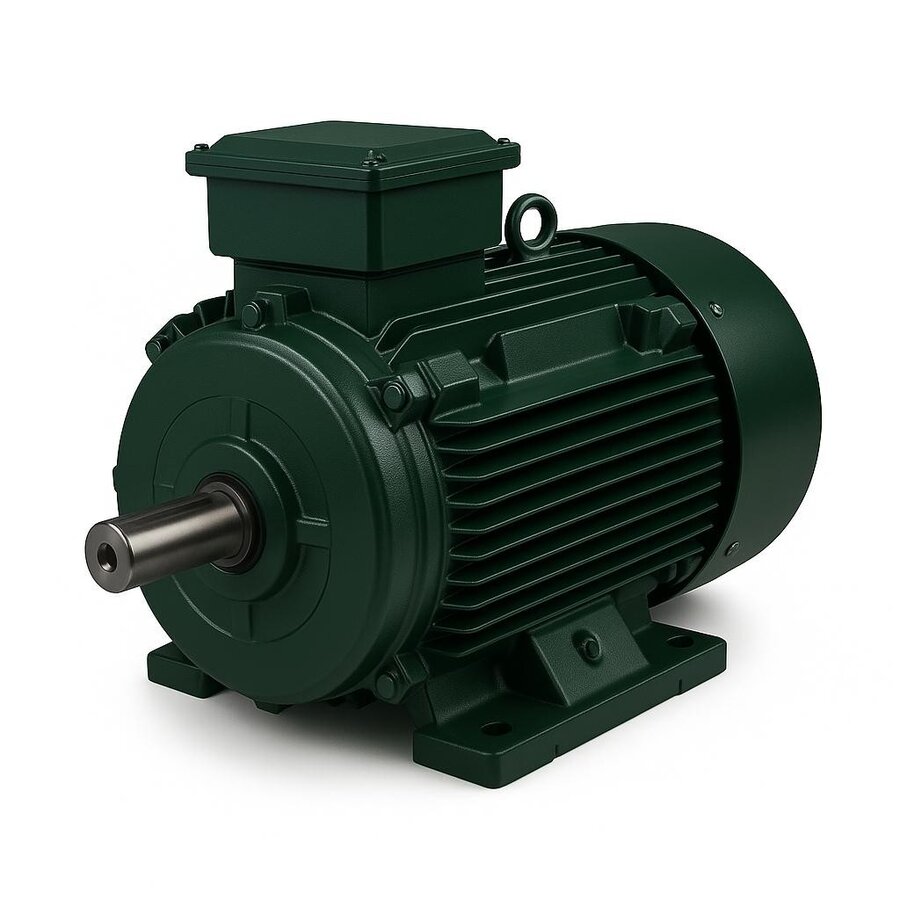

Dakikada 3000 devir hedefine ulaşan düşük güçlü elektrik motorları, iki kutuplu sargı düzeni sayesinde küçük gövdelerden yüksek hız elde eden çözümlerdir. 0,12 kW ile yaklaşık 4 kW arasındaki bu sınıf; küçük santrifüj pompalardan radyal fanlara, taşlama tezgahlarından kompakt iş makinelerine kadar geniş bir yelpazede çalışır. Bu yazıda 3000 devirli düşük kW motorların yapısını, çeşitlerini ve doğru seçim kriterlerini ele alıyoruz.

İki Kutuplu Yapı ve 3000 Devir İlişkisi

50 Hz şebekede senkron hız, kutup sayısına bağlıdır: iki kutuplu bir motorun senkron hızı 3000 d/d, dört kutuplunun 1500 d/d, altı kutuplunun 1000 d/d'dir. 3000 devirli motorlar bu nedenle daima 2 kutuplu sarılır. Asenkron çalışmada rotor, kayma (slip) oranı kadar senkron hızın altında döner; yüke göre tipik tam yük devri 2850-2920 d/d aralığında gerçekleşir. Düşük kW'lı motorlarda kayma oranı görece yüksek olabilir, çünkü rotor çubukları ve hava aralığı küçük gövdede daha sınırlıdır.

Düşük kW Güç Kademeleri

3000 devirli hafif uygulamalarda en sık talep edilen güç kademeleri tek tek standartlaşmıştır. Aşağıdaki değerler 400 V / 50 Hz şebeke içindir:

  • 0,12 - 0,18 - 0,25 kW: küçük dozaj pompaları, laboratuvar cihazları
  • 0,37 - 0,55 - 0,75 kW: yardımcı fanlar, küçük kompresörler
  • 1,1 - 1,5 - 2,2 kW: santrifüj pompalar, taşlama mili, blower
  • 3 - 4 kW: orta ölçekli pompa ve fan üniteleri

Bu kademeler gövde büyüklüğüyle (frame) eşleşir; örneğin 0,75 kW genelde 80 gövde, 1,5 kW 90 gövde, 3 kW ise 100 gövde sınıfında yer alır.

Gövde Tipi: Alüminyum ve Pik Döküm

Düşük kW segmentinde alüminyum gövde yaygındır; hafiflik, iyi ısı dağılımı ve montaj kolaylığı sağlar. Daha ağır mekanik zorlanma, titreşim veya korozif ortam söz konusuysa pik döküm gövde tercih edilir. Pik döküm gövdeler darbe dayanımı ve uzun ömür açısından üstündür. Pik döküm elektrik motorları hakkında detaylı bilgi, ağır şartlardaki seçimi kolaylaştırır.

Verim Sınıfları (IEC 60034-30-1)

Verim, küçük güçlerde bile işletme maliyetini etkiler. IEC 60034-30-1 standardı motorları IE1'den IE5'e sınıflandırır. Yüksek devirli motorlar 2 kutuplu oldukları için aynı kW'da 4 kutuplu muadiline göre genelde biraz daha yüksek verim eğrisi sunar. Uzun saatler çalışan fan veya pompa uygulamalarında IE3 ya da üzeri seçmek, yıllık tüketimi gözle görülür düşürür.

Yalıtım, Koruma ve Çalışma Sınıfı

Standart düşük kW motorlar F sınıfı yalıtıma (155 °C) ve IP55 koruma derecesine sahiptir; toz ve düşük basınçlı su jetlerine karşı dayanıklıdır. Sürekli yük altında çalışan uygulamalar için S1 sürekli çalışma rejimi esastır. Kısa süreli, sık devreye giren işlerde S3 gibi kesikli rejimler de değerlendirilir. Yüksek devir, rulman ve dengeleme hassasiyetini önemli kılar; bu nedenle 2 kutuplu motorlarda balans kalitesi daha titiz tutulur.

Tipik Uygulama Alanları

  • Santrifüj ve çevresel pompalar: yüksek devir, yüksek basma yüksekliği sağlar
  • Radyal ve eksenel fanlar: hava debisini hızla artırır
  • Taşlama ve polisaj milleri: yüksek yüzey hızı gerektirir
  • Küçük kompresörler ve blowerlar
  • Ahşap ve metal işleme tezgahları

Bu uygulamalarda devir sabit, yük profili görece düzgün olduğundan 2 kutuplu motor ideal davranır.

Bağlantı ve Montaj Biçimleri

Düşük kW motorlar ayaklı (B3), flanşlı (B5) veya yüz flanşlı (B14) gövdelerle sunulur. Pompa gövdesine doğrudan kavranan tasarımlarda B5/B14 tercih edilir; konveyör veya fan gibi serbest mil ucu gereken yerlerde B3 kullanılır. Mil ucu çapı ve kama ölçüsü gövde sınıfına göre standarttır; bu sayede kaplin ve kasnak seçimi kolaylaşır.

Yol Verme ve Kalkış Davranışı

İki kutuplu motorlar yüksek devirde döndüğü için kalkış anındaki davranış önemlidir. Düşük kW segmentinde küçük motorlar genellikle doğrudan yol verme (DOL) ile devreye alınır; çünkü kalkış akımı şebekeyi zorlayacak kadar yüksek değildir. Daha yüksek kademelerde veya hassas hatlarda yumuşak yol verici (soft starter) ya da frekans invertörü kullanmak, kalkış darbesini azaltır ve kaplin ile rulman ömrünü uzatır. Pompa ve fan gibi yükler kalkış anında düşük tork gerektirdiğinden, bu uygulamalarda yol verme görece kolaydır.

Soğutma ve Çalışma Sıcaklığı

3000 devirli motorlar genellikle tam kapalı dıştan fan soğutmalı (TEFC) yapıdadır. Mil ucuna bağlı fan, gövde üzerindeki kanatlardan hava geçirerek ısıyı atar. Yüksek devirde fanın hava debisi yüksek olduğundan soğutma genelde etkindir; ancak invertörle düşük frekansta çalışılırsa fan verimi düşer ve ek soğutma gerekebilir. Ortam sıcaklığının 40 °C'yi aşması durumunda motor gücünde düşüm (derating) yapılması gerekebilir. F sınıfı yalıtım, 155 °C'ye kadar dayanım sağlayarak güvenli bir sıcaklık marjı bırakır.

Bakım ve Uzun Ömür

Düşük kW motorların bakımı görece basittir, ancak yüksek devir rulmanları daha çok zorlar. Düzenli olarak rulman sesi, titreşim ve gövde sıcaklığı izlenmelidir. Gres ömrü dolan rulmanlar zamanında yenilenmeli, klemens bağlantıları periyodik olarak kontrol edilmelidir. Motorun temiz ve tozsuz tutulması, soğutma kanatlarının tıkanmaması ısıl performansı korur. Bu basit önlemler, küçük motorlarda bile beklenmedik duruşları belirgin biçimde azaltır.

Doğru Çeşidi Belirlerken Dikkat Edilecekler

Seçimde ilk adım gerçekçi yük hesabıdır: pompa için debi-basma, fan için debi-statik basınç eğrisi üzerinden güç belirlenir. Ardından gerilim/frekans, koruma sınıfı, gövde malzemesi ve verim sınıfı netleştirilir. Frekans invertörüyle hız kontrolü düşünülüyorsa termik davranış ve ek soğutma ihtiyacı gözden geçirilmelidir. İhtiyaca uygun stoklu çözümleri DRG Motor üzerinden tedarik ederek, doğru güç ve gövde sınıfını tek noktadan temin edebilirsiniz. Yüksek devirli motorlarda yetersiz balans ve hatalı kaplin hizası en sık karşılaşılan arıza nedenidir; montajda bu iki noktaya özen göstermek, motor ömrünü belirgin biçimde uzatır.
