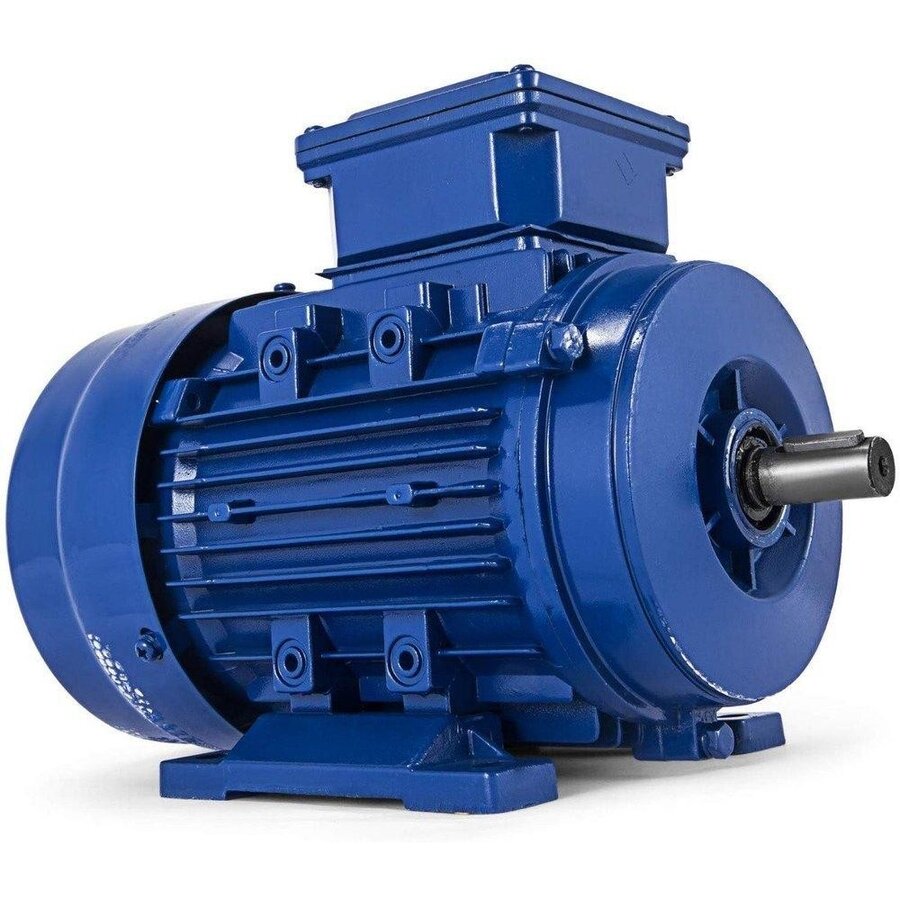

Sanayide bir motorun ömrünü çoğu zaman sargısı değil, gövdesi belirler. Titreşimin, darbenin ve sürekli yükün yoğun olduğu hatlarda taşıyıcı yapının dayanımı, motorun yıllarca hizalamasını koruyup koruyamayacağını tayin eder. Dökme demirden tek parça olarak şekillendirilen pik döküm gövdeli üç fazlı motor, tam da bu zorlu koşullar için tasarlanmış sağlam bir çözümdür. DRG Motor, bu motorları 400 V / 50 Hz şebekeye uygun, F sınıfı yalıtımlı ve IP55 korumalı olarak tedarik eder.

Pik Döküm Gövdenin Mekanik Üstünlüğü

Dökme demir (cast iron) gövde, alüminyuma kıyasla çok daha yüksek kütle ve sönümleme kapasitesine sahiptir. Bu yüksek kütle, çalışma sırasında oluşan titreşimi içine soğurur; titreşim ne kadar az rulmana ulaşırsa, rulman ömrü o kadar uzar. Kırma, eleme, konveyör ve pompa gibi darbe yükü taşıyan uygulamalarda gövdenin bükülmeye karşı direnci, mil ile tahrik edilen ekipman arasındaki hizalamanın bozulmasını engeller. Hizalama korundukça kaplin aşınması, yatak zorlanması ve enerji kaybı belirgin biçimde azalır.

Pik Döküm ile Alüminyum Gövde Arasındaki Fark

İki gövde malzemesinin de yeri vardır, ancak kullanım koşulları seçimi belirler:

  • Pik döküm: Yüksek mekanik dayanım, üstün titreşim sönümleme, darbe ve aşınmaya direnç. Ağır sanayi ve sürekli çalışan hatlar için uygundur.
  • Alüminyum: Daha hafif, kolay taşınır, ısıyı hızlı atar. Yükü hafif ve hareketin sık olduğu uygulamalar için pratiktir.

Beton santrali, taş kırma ya da maden gibi tozlu ve darbeli ortamlarda pik döküm gövde, kendini uzun vadede daha az arıza ve daha uzun servis aralığıyla geri öder.

Üç Fazlı Yapının Çalışma Mantığı

Statordaki üç sargı grubu birbirinden 120 derece arayla yerleştirilir. Şebekeden gelen üç faz, bu sargılarda dönen bir manyetik alan oluşturur. Sincap kafesli rotor, bu alanı küçük bir kaymayla (slip) takip eder ve şaftta tork üretir. Devir, kutup sayısına bağlıdır: 50 Hz'de 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d döner. Uygulamanın istediği hız bu seçimi belirler; örneğin yüksek devirli bir fan ile yavaş ve torklu bir helezon farklı kutup sayıları ister.

Isı Yönetimi ve Koruma Sınıfı

Ağır sanayi ortamında motoru iki düşman bekler: kir ve ısı. IP55 koruma sınıfı, motoru her yönden gelen toza ve düşük basınçlı su püskürtmesine karşı kapatır; bu sayede tozlu kırma-eleme tesislerinde içeri partikül girişi engellenir. F sınıfı yalıtım ise sargı sıcaklığının 155 °C'ye kadar çıkmasına dayanır ve böylece yüksek ortam sıcaklıklarında bile güvenli bir çalışma payı bırakır. Pik döküm gövdenin geniş yüzeyi ve döküm kanatçıkları, içeride oluşan ısıyı dış ortama etkin biçimde aktararak S1 sürekli çalışma rejiminde sıcaklığı kararlı tutar.

Bağlantı Tipleri ve Montaj Esnekliği

Bir motorun makineye nasıl bağlanacağı, gövde tasarımı kadar önemlidir. Pik döküm gövdeli motorlar farklı montaj biçimlerinde sunulur:

  • B3 (ayaklı): Klasik tabana civatayla sabitlenen, en yaygın bağlantı.
  • B5 (büyük flanşlı): Pompa ve redüktör gibi ekipmana doğrudan flanşla bağlanan tip.
  • B14 (yüzlü/küçük flanşlı): Dar alanda kompakt montaj sağlayan yüz flanşı.

Doğru bağlantı tipi, motorun tahrik ettiği makineyle birebir uyum sağlamasını ve montajın titreşimsiz olmasını sağlar.

Verim Sınıfı ile Birleşen Dayanıklılık

Sağlam gövde, yüksek verimle birleştiğinde gerçek değerini gösterir. DRG Motor'un pik döküm gövdeli serisi IE3 ve IE4 verim sınıflarında tedarik edilir; böylece motor hem mekanik olarak uzun ömürlü olur hem de ömrü boyunca düşük enerji tüketir. Verim sınıfının işletme maliyetine etkisini daha yakından görmek için IE3 elektrik motorları yazımıza göz atabilirsiniz. Ağır koşullarda çalışan bir hatta, dayanıklı gövde ve yüksek verimin bir arada olması, hem duruş süresini hem de elektrik faturasını aynı anda aşağı çeker.

Projeye Uygun Pik Döküm Motoru Seçmek

Doğru motoru seçmek; güç, devir, bağlantı tipi ve çevre koşullarının birlikte değerlendirilmesini gerektirir. DRG Motor, 0,55-355 kW aralığında IE3 ve IE4 verim sınıflı pik döküm gövdeli üç fazlı motorları 2/4/6 kutuplu ve B3/B5/B14 seçenekleriyle tedarik eder. Uygulamanızın yük profilini, çalışma sıcaklığını ve montaj biçimini paylaştığınızda, projeye en uygun konfigürasyonu birlikte netleştirir ve hatta uzun yıllar sorunsuz hizmet verecek çözümü DRG Motor olarak sunarız.

Pik Döküm Gövdenin Uzun Vadeli Getirisi

Bir motorun maliyeti yalnızca etiket fiyatından ibaret değildir; arıza, duruş ve değişim masrafları zamanla bu rakamı çok aşar. Pik döküm gövde, ilk yatırımda alüminyuma göre biraz daha ağır ve maliyetli görünse de, ağır koşullarda servis ömrünü uzatarak bu farkı geri kazandırır. Titreşimi soğuran yapı, rulman ve sargı gibi pahalı bileşenleri korur; böylece bakım aralıkları açılır ve beklenmeyen duruşlar azalır. Sürekli çalışan bir hatta tek bir önlenmiş arıza bile, gövde tercihinin değerini ortaya koyar.

Montaj ve Devreye Alma İpuçları

Sağlam bir gövde, ancak doğru montajla tam performans verir. Devreye alma sırasında dikkat edilecek temel noktalar şunlardır:

  • Motorun sağlam, düz ve titreşimi taban kaidesine sabitlenmesi.
  • Mil ile tahrik edilen ekipman arasındaki hizalamanın hassas yapılması.
  • Dönüş yönünün ilk enerjilendirmede kontrol edilmesi.
  • Faz gerilimlerinin dengeli ve etiket değerine uygun olması.

Doğru montaj, pik döküm gövdenin sunduğu mekanik dayanıklılığı sahaya tam olarak yansıtır ve motorun ilk günkü kararlılığını uzun süre korumasını sağlar.

Çalışma Ömrü Boyunca Maliyet Bakışı

Pik döküm gövdeli bir motorun değerini doğru görmek için bütüncül bir maliyet bakışı gerekir. İlk satın alma bedeli, motorun ömrü boyunca yaşanacak toplam giderin yalnızca küçük bir bölümüdür; asıl ağırlığı enerji tüketimi ve bakım masrafları oluşturur. Sağlam gövde, titreşimi soğurarak rulman ve sargı ömrünü uzatır; IE3 ya da IE4 verim sınıfı ise yıllar boyunca düşük enerji tüketimi sağlar. Bu iki etkenin bir araya gelmesi, motorun toplam sahip olma maliyetini belirgin biçimde düşürür. Ağır koşullarda çalışan bir hatta, dayanıklılık ve verimi birlikte sunan bir motor, ilk yatırımdaki farkı kısa sürede geri kazandırır.

Asenkron Motorun Sağlamlık Avantajı

Pik döküm gövdeyle birleşen sincap kafesli asenkron yapı, sanayinin en güvenilir çözümlerinden biridir. Fırça ve kolektör gibi aşınan parçalar bulunmadığı için motor, doğru bakımla yıllarca düşük arıza oranıyla çalışır. Bu sağlamlık, tozlu ve darbeli ortamlarda özellikle değerlidir. Asenkron motorların çalışma prensibini ve avantajlarını daha ayrıntılı incelemek için asenkron AC motorlar içeriğimiz iyi bir kaynaktır.
