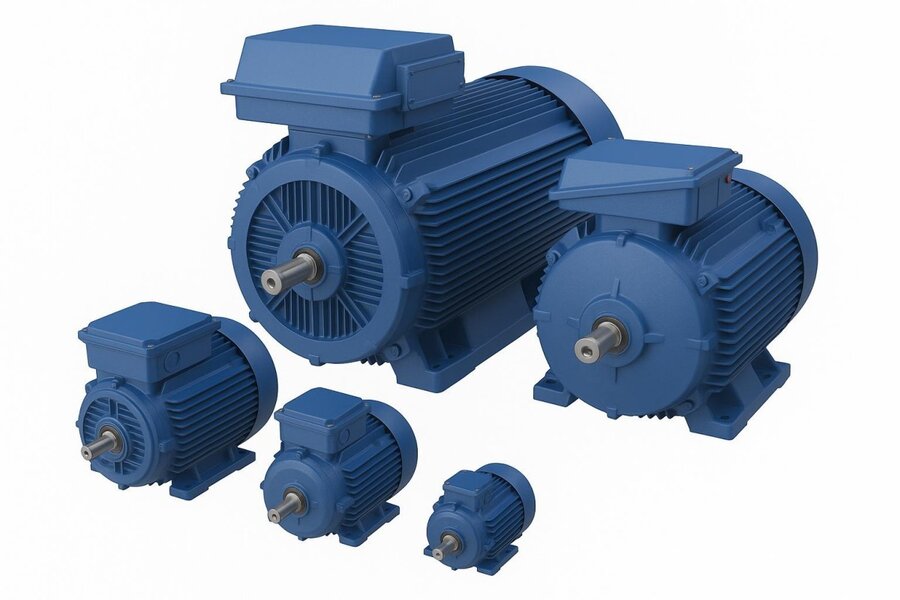

Üç fazlı elektrik motoru, sanayide en yaygın kullanılan tahrik çözümüdür. Üç ayrı fazdan beslenmesi sayesinde dengeli, titreşimsiz ve yüksek güçlü bir çalışma sunar; bu da onu üretim tesislerinin temel güç kaynağı yapar. Bu yazıda üç fazlı motorların çalışma mantığını, teknik özelliklerini, seçim kriterlerini ve doğru kullanımıyla elde edilen verim avantajlarını ayrıntılı biçimde ele alıyoruz.

Üç Fazlı Motor Nasıl Çalışır

Üç fazlı beslemenin her bir fazı, statordaki bir sargı grubuna bağlanır ve bu akımların zamanla kayan tepe noktaları, gövde içinde sürekli yer değiştiren bir mıknatıslık etkisi yaratır. Rotor, kendisini sürekli iten bu kayan etkiyi yakalamaya çalışırken döner; işte motorun mile aktardığı tork bu yakalama çabasından doğar. Rotorun, dönen alanın hızından bir miktar geride kalmasına kayma (slip) denir; tork bu kayma sayesinde oluşur. Üç fazın dengeli yapısı, tek fazlı motorlara göre çok daha düzgün ve titreşimsiz bir döndürme sağlar.

Senkron Devir ve Kutup İlişkisi

Bir üç fazlı motorun devri, kutup sayısı ve şebeke frekansıyla belirlenir. 50 Hz şebekede tipik senkron devirler şöyledir:

  • 2 kutup: ≈3000 d/d — yüksek devirli pompa ve kompresörler
  • 4 kutup: ≈1500 d/d — en yaygın genel amaçlı seçim
  • 6 kutup: ≈1000 d/d — düşük devir, yüksek tork uygulamaları

Gerçek devir, kayma nedeniyle bu değerlerin biraz altında kalır. Doğru kutup seçimi, uygulamanın devir ihtiyacına göre yapılmalıdır; çünkü yanlış kutup, gereksiz redüktör maliyeti veya verim kaybına yol açar.

Teknik Özellikler ve Standartlar

Endüstriyel üç fazlı motorlar genellikle 400V / 50Hz beslemeyle ve 0,55 kW ile 355 kW arasında üretilir. Yalıtım sınıfı çoğunlukla F sınıfıdır ve koruma sınıfı tozlu, nemli ortamlar için en az IP55'tir. Sürekli çalışan uygulamalarda S1 rejimi standarttır. Verim sınıfı IEC 60034-30-1'e göre belirlenir; IE3 alt sınır kabul edilirken IE4 ve IE5 daha yüksek tasarruf sağlar. Asenkron yapı hakkında daha derin bilgi için asenkron AC motorlar içeriğimizi inceleyebilirsiniz.

Tek Faza Göre Üstünlükler

Üç fazlı motorun tek fazlı muadiline kıyasla belirgin avantajları vardır. Tek fazlı motorlar kalkış için yardımcı sargıya, kondansatöre veya merkezkaç anahtara ihtiyaç duyarken, üç fazlı motor kendi dönen alanıyla kendiliğinden kalkış yapar. Bu yapı sayesinde aynı gövde boyutunda daha yüksek güç elde edilir, döndürme momenti daha düzgündür ve verim daha yüksektir. Sanayide 3-4 kW üzerindeki tüm uygulamalarda neredeyse istisnasız üç fazlı motor tercih edilmesinin nedeni budur. Tek fazlı motorlar ise daha çok küçük güçlü ve evsel uygulamalarda yer bulur.

Sincap Kafesli Rotorun Avantajı

Rotor tarafında en sık karşılaşılan çözüm, adını biçiminden alan kafes tipi yapıdır. Demir nüve oluklarına dökülen iletken çubuklar, iki baştaki halkalarla kısa devre edilir; böylece dışarıdan elektrik bağlantısı, fırça ya da bilezik gerektirmeyen, tek parça gibi davranan dayanıklı bir rotor elde edilir. Fırça, bilezik ya da kolektör gibi aşınan parça içermediği için bakım ihtiyacı çok düşüktür. Bu sadelik, motoru hem ekonomik hem de uzun ömürlü kılar; ağır sanayi koşullarında dahi güvenilir çalışma sunar.

Bağlantı Tipleri ve Montaj

Üç fazlı motorlar farklı montaj ihtiyaçlarına göre çeşitli gövde tipleriyle gelir:

  • B3: altında ayak profili bulunan klasik biçim; saha kurulumlarında en çok karşılaşılan, temele cıvatalanan montaj şeklidir
  • B5: kapak tarafındaki geniş delikli flanş sayesinde, makinenin kendi gövdesine cıvatalanarak yekpare bir bütün oluşturur
  • B14: küçük çaplı flanşıyla dar montaj alanına sahip, yer kısıtlı uygulamalar için uygundur

Klemens kutusundaki sargı uçları, yıldız (Y) veya üçgen (Δ) bağlantı şeklinde düzenlenebilir. Bu bağlantı seçimi, motorun şebeke gerilimine uygun çalışmasını ve yıldız-üçgen yol verme yöntemiyle yumuşak kalkışını sağlar.

Yıldız-Üçgen Yol Verme ve Sürücü

Daha yüksek güçlü üç fazlı motorlarda doğrudan kalkış, nominal akımın birkaç katına ulaşan yüksek bir yol alma akımı doğurur. Bu akımı sınırlamak için yıldız-üçgen yol verme yaygın bir yöntemdir; motor önce yıldız bağlantıda düşük akımla kalkar, devir yükseldikten sonra üçgen bağlantıya geçer. Hassas devir kontrolü veya enerji tasarrufu gereken yerlerde ise frekans dönüştürücü (sürücü) kullanılır. Sürücü, motorun devrini yük talebine göre ayarlayarak pompa ve fan gibi değişken yüklü uygulamalarda kısmi yükte önemli enerji kazancı sağlar.

Kullanım Alanları

Üç fazlı motorların kullanım alanı son derece geniştir. Pompa ve fan sistemleri, konveyör bantları, kompresörler, kırıcılar, karıştırıcılar, kaldırma sistemleri ve tezgâh tahrikleri bunların başında gelir. Pik döküm gövdeli ağır seri motorlar, kırıcı ve kompresör gibi zorlu uygulamalarda; alüminyum gövdeli motorlar ise pompa ve fan gibi hafif tahriklerde öne çıkar. DRG Motor ürün gamında bu uygulamaların her biri için uygun gövde ve güç seçenekleri yer alır.

Enerji Verimi ve İşletme Maliyeti

Bir üç fazlı motorun ömrü boyunca tükettiği enerji, satın alma bedelinin onlarca katına ulaşabilir. Bu nedenle verim sınıfı, toplam maliyetin en belirleyici unsurudur. Yılda binlerce saat çalışan bir hatta IE3 yerine IE4 motor tercih etmek, yüzlerce hatta binlerce kilowatt-saatlik tasarruf yaratır. Değişken yükteki uygulamalarda motoru frekans dönüştürücüyle çalıştırmak, kısmi yüklerde ek enerji kazancı sağlar.

Bakım ve Uzun Ömrün Sırrı

Üç fazlı motorların büyük avantajı düşük bakım ihtiyacıdır; yine de basit periyodik kontroller ömrü belirgin biçimde uzatır. Rulmanların yağlama durumu, klemens bağlantılarının sıkılığı, gövde üzerindeki toz birikimi ve fan kapağının temizliği düzenli olarak gözden geçirilmelidir. Aşırı ısınma, çoğu arızanın ilk habercisidir; bu nedenle motor yüzey sıcaklığının ve titreşim seviyesinin izlenmesi, sorun büyümeden müdahale imkânı verir.

  • Rulman yağlaması: kullanım kılavuzuna göre periyodik kontrol ve gerektiğinde gresleme
  • Elektriksel bağlantılar: klemens uçlarında gevşeme ve oksitlenme kontrolü
  • Soğutma: fan ve kanatçıkların temiz tutulması, hava akışının engellenmemesi
  • Çevresel koşullar: nem, toz ve titreşim kaynaklarına karşı IP55 korumanın korunması

Bu basit önlemler, sürekli çalışan bir motorun beklenmedik duruşlarını azaltır ve bakım maliyetini öngörülebilir kılar.

Doğru Seçimle Uzun Ömürlü Çalışma

Üç fazlı bir motoru doğru seçmek; güç, kutup, gövde tipi, verim sınıfı ve çalışma ortamının birlikte değerlendirilmesini gerektirir. Doğru eşleştirilmiş bir motor, düşük enerji tüketimi ve uzun bakım aralıklarıyla işletmeye yıllarca sorunsuz hizmet eder. DRG Motor olarak İzmir merkezli yapımızla; 0,55-355 kW aralığında, farklı kutup ve gövde seçeneklerinde IE3 ve üzeri üç fazlı elektrik motorları tedarik ediyor, uygulamanıza uygun seçim için teknik destek sunuyoruz.

Çevre Koşullarına Göre Motor Seçimi

Üç fazlı bir motorun saha performansı, çalışacağı ortamın koşullarına doğrudan bağlıdır. Etiket değerleri standart bir ortam için verilir; gerçek koşullar farklıysa motorun gücü ve ömrü etkilenir:

  • Yüksek ortam sıcaklığı: 40 °C üzerindeki ortamlarda motorun verebileceği güç düşer, ek soğutma veya bir üst gövde gerekebilir.
  • Tozlu ve nemli ortamlar: en az IP55 koruma, kapalı gövdeli fanlı (TEFC) tip ve uygun klemens contası tercih edilmelidir.
  • Sık duruş-kalkışlı uygulamalar: yüksek başlatma sayısı, rotor ve sargıda ek ısınma yarattığı için uygun çalışma rejimi seçilmelidir.
  • Yüksek rakım: deniz seviyesinden yükseklik arttıkça havanın soğutma kapasitesi düştüğü için güç düşüşü hesaba katılmalıdır.

Bu koşullar önceden değerlendirildiğinde motor, etiketinde yazan performansı sahada da koruyabilir. Çevre koşullarını göz ardı etmek, beklenenden erken yaşanan rulman ve sargı arızalarının başlıca nedenidir.
