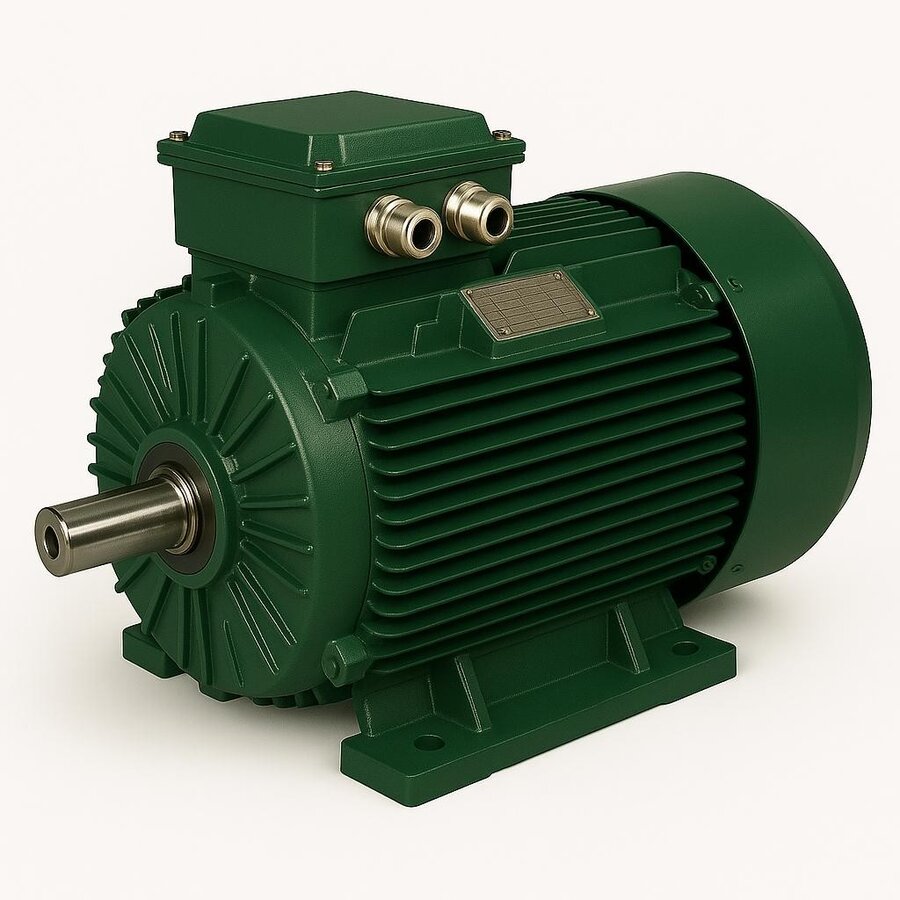

Üç fazlı asenkron motor, statorun ürettiği döner manyetik alanla rotoru sürükleyen ve sanayide en yaygın kullanılan elektrik makinesidir. Güç sınıfı yükseldikçe gövdenin mekanik dayanımı belirleyici hale gelir; bu noktada pik döküm gövde, alüminyuma göre daha üstün titreşim ve ısı yönetimi sunar. DRG Motor, yüksek güçlü uygulamalarda pik döküm gövdeli üç fazlı asenkron motorlarıyla ağır ve darbeli yüklere dayanıklı çözümler tedarik eder.

Sincap Kafesli Rotor ve Kayma

Asenkron motorun kalbi sincap kafesli rotordur. Statora uygulanan üç fazlı gerilim hava aralığında dönen bir alan yaratır; bu alan rotor çubuklarında akım indükler ve rotor, alanı yakalamaya çalışarak tork üreterek döner. Rotorun senkron hızın biraz gerisinde dönmesine kayma denir ve tipik olarak yüzde 2-5 arasındadır. Kayma sıfır olsaydı indüksiyon, dolayısıyla tork da olmazdı; bu küçük hız farkı motorun yük taşımasının fiziksel temelidir. Rotor çubukları çoğunlukla alüminyum ya da bakır olarak dökülür; bakır kafes, daha düşük direnç sayesinde özellikle yüksek kW sınıfında verimi artırır.

Asenkron Motorda Pik Döküm Gövdenin Rolü

Pik döküm gövde, yüksek kütlesi sayesinde titreşimi sönümler ve motorun ısısını dış yüzeyden geniş bir alana yayar. Konveyör, kırıcı ve büyük pompa gibi darbeli yük altında çalışan hatlarda bu sağlamlık, rulman ömrünü ve eksen hizasını korur. Alüminyum gövde hafiftir ve küçük güçlerde ekonomiktir; ancak ağır hizmet koşullarında pik dökümün mekanik üstünlüğü tercih sebebidir. Ayrıntılı karşılaştırma için asenkron AC motorlar içeriğine göz atabilirsiniz.

Yüksek kW Sınıfında Devir ve Tork

50 Hz şebekede senkron hız kutup sayısıyla belirlenir: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d, 8 kutup 750 d/d. Yüksek kW uygulamalarda genellikle 4 ve 6 kutuplu motorlar tercih edilir; düşük devirde daha yüksek tork üreterek ağır makinelerin yol almasını kolaylaştırırlar. Kalkış torku özellikle kırıcı ve değirmen gibi atalet momenti büyük yüklerde belirleyicidir; doğru kutup seçimi motorun zorlanmadan yol almasını sağlar.

Yol Verme Yöntemleri ve Kalkış Akımı

Büyük kW'lı asenkron motorlar doğrudan yol verildiğinde, anlık kalkış akımı nominal akımın altı ila sekiz katına ulaşabilir. Bu yüksek akım hem şebekede gerilim çökmesine hem de mekanik darbeye yol açar. Bu nedenle yüksek güçte yol verme yöntemi dikkatle seçilir:

  • Yıldız-üçgen yol verme: kalkış akımını yaklaşık üçte birine indirir, fan ve pompa gibi düşük kalkış torku isteyen yüklerde uygundur
  • Yumuşak yol verici (soft starter): motora uygulanan voltajı yavaşça devreye sokarak hem başlangıç akımının tepe değerini hem de aktarma organlarındaki ani zorlanmayı düşürür
  • Frekans çevirici (VSD): hem yol vermeyi yumuşatır hem de değişken devirde enerji tasarrufu sağlar

Pik döküm gövde, bu kalkışlarda oluşan mekanik gerilimi sağlam yapısıyla karşılar; tekrarlayan ağır kalkışlarda gövde sağlamlığı eksen kaymasını ve rulman yorulmasını geciktirir.

Koruma, Yalıtım ve Sürekli Çalışma

Ağır sanayi koşulları için tasarlanan bu motorlarda gövde IP55 sınıfındadır; içeri biriken toz ve gelişigüzel yönelen su püskürmesi sargıya ulaşamaz. Sargı yalıtımı F sınıfıdır ve 155 dereceye kadar termal marj bırakır. Motorun aralıksız tam yükte saatlerce çalışabilmesi S1 rejimiyle ifade edilir; pik döküm gövde bu rejimde açığa çıkan ısıyı geniş döküm yüzeyinden dağıtarak sargıyı serin tutar. Daha ağır hatlarda rulman sıcaklık probları ve PTC termistörler, sargı kritik dereceye yaklaştığında devreyi açarak motoru korur.

Verim Sınıfı ve Enerji Maliyeti

IEC 60034-30-1, motorları IE1'den IE5'e kadar sınıflandırır. Yüksek güçlü motorlarda verim farkı doğrudan büyük bir maliyet kalemine dönüşür; 200 kW'lık bir motor sürekli çalıştığında IE3 ile IE4 arasındaki birkaç puanlık fark, yıllık on binlerce kilovatsaate karşılık gelebilir. Bu yüzden yüksek kW uygulamalarda IE3 ve üzeri verim sınıfları standart kabul edilir. İlk yatırımdaki küçük fark, enerji yoğun hatlarda kısa sürede geri kazanılır.

Bağlantı ve Montaj Seçenekleri

Üç fazlı asenkron motorlar, makineye bağlanış biçimine göre farklı montaj kodlarıyla sunulur:

  • B3 — ayaklı, klasik zemin montajı
  • B5 — ön kapağındaki büyük delikli flanştan cıvatalanarak makine ile aynı eksende kilitlenen, ayrı kaide gerektirmeyen montaj biçimi
  • B14 — küçük flanşlı yüzeyden montaj

DRG Motor, 0,55-355 kW aralığında 400 V / 50 Hz pik döküm gövdeli üç fazlı asenkron motorları bu bağlantı seçenekleriyle tedarik eder. Uygulamanın yük karakteri, devri ve bağlantı tipi netleştiğinde en doğru gövde ve güç bileşimi birlikte belirlenir.

Uygulama Alanları

Yüksek güçlü pik döküm gövdeli asenkron motorlar; büyük santrifüj pompalarda, fan ve aspiratörlerde, ağır konveyör hatlarında, kırıcı ve değirmenlerde, kompresör ve karıştırıcılarda kullanılır. Bu uygulamaların ortak yanı süreklilik ve darbeli yük altında çalışmadır. Gövdenin sağlamlığı, motorun yıllar boyunca eksen kaymadan ve titreşim üretmeden dönmesini sağlar; bu da hem rulman hem de bağlı makine için ömür demektir.

Bakım, Rulman ve Titreşim Takibi

Yüksek kW'lı motorlarda bakım, plansız duruşları önlemenin en ucuz yoludur. Düzenli olarak rulman gresinin durumu, sargı yalıtım direnci ve soğutma kanatçıklarındaki toz birikimi izlenmelidir. Pik döküm gövdenin geniş yüzeyi ısıyı iyi atsa da, üzerinde biriken toz tabakası bu avantajı azaltır. Titreşim ölçümü, rulman aşınmasını ve dengesizliği erken haber verir; eksen kaçıklığı ve bağlantı gevşemesi, ağır yükte hızla büyüyen arızalardır. Doğru hizalama, dengeli kaplin ve periyodik gresleme, gövde sağlamlığının sağladığı uzun ömrü tamamlayan bakım kalemleridir.

Doğru Yüksek Güçlü Motoru Seçmek

Yüksek kW sınıfında motor seçimi tek bir kritere indirgenemez; yük profili, devir, çalışma rejimi, ortam koşulları ve verim sınıfı bir arada değerlendirilir. Pik döküm gövde, bu zorlu koşulların büyük çoğunluğunda en güvenli tercihtir. İhtiyacınızın güç, devir ve bağlantı bilgilerini ilettiğinizde DRG Motor, ağır hizmete uygun en doğru motoru stok durumu ve teslim planıyla birlikte sunar. Geniş ürün yelpazesi için ana sayfayı inceleyebilirsiniz.

Verim Hesabı: Kayıp Nereye Gidiyor

Bir asenkron motorda kayıplar dört ana başlıkta toplanır: stator bakır kaybı, rotor bakır kaybı, sac paketteki demir kaybı ve sürtünme ile havalandırma kayıpları. Yüksek kW sınıfında bu kayıpların toplamı, doğrudan ısı olarak gövdeden atılması gereken bir yüke dönüşür. Örneğin yüzde 95 verimli 160 kW'lık bir motor, tam yükte yaklaşık 8 kW'lık kaybı sürekli ısı olarak dışarı vermek zorundadır. Pik döküm gövdenin geniş yüzeyi ve döküm kanatçıkları, işte bu ısının güvenle atılmasını sağlar. Verim sınıfı yükseldikçe bu kayıp düşer; hem enerji faturası azalır hem de motorun termal yükü hafifler, bu da yalıtım ve rulman ömrünü doğrudan uzatır. Bu nedenle yüksek güçte gövde seçimi ile verim sınıfı seçimi birbirinden ayrı düşünülmemeli, ikisi birlikte planlanmalıdır.
