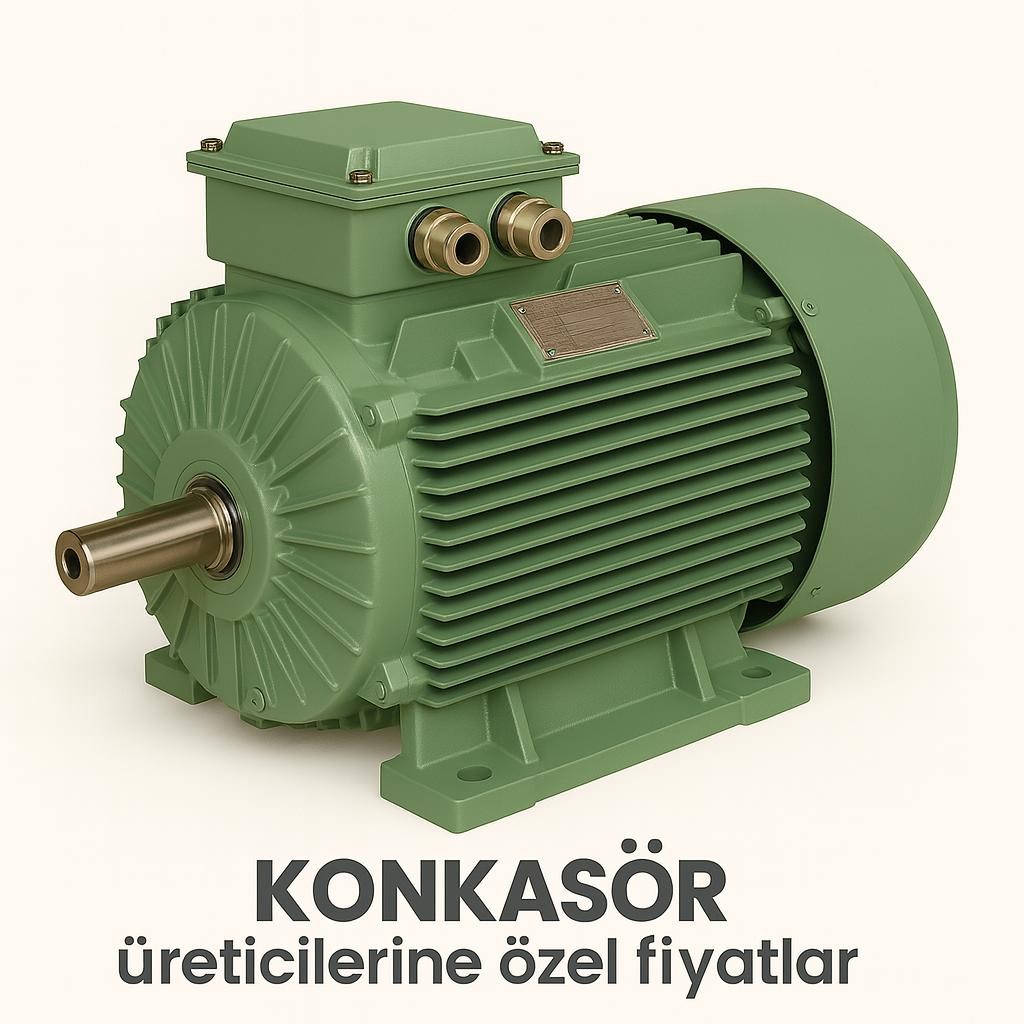

Altı kutuplu, 1000 devir/dakika senkron hıza sahip 200 kW gücündeki bu asenkron motor, yüksek tork ve düşük devir isteyen ağır sanayi uygulamaları için tasarlanmış bir çözümdür. Düşük devirde yüksek güç aktarımı gerektiren değirmen, kırıcı, büyük fan ve pompa sistemlerinde, redüktör yükünü hafifleten doğrudan tahrik avantajı sağlar. İzmir merkezli stoklarımızdan bu güç sınıfındaki motorları endüstriyel tesislere tedarik ediyoruz.

200 kW 6 Kutuplu Motorun Devir ve Tork İlişkisi

1000 d/d senkron hız, 400V/50Hz beslemede 6 kutuplu (3 kutup çifti) sargı düzeninden elde edilir. Senkron hız formülü n = 120·f / p ile hesaplanır; 50 Hz ve 6 kutup için sonuç tam olarak 1000 d/d'dir. Asenkron motorlarda rotor bu hıza erişemez; yük altında %1-2 oranında kayma (slip) oluşur ve gerçek devir yaklaşık 985-990 d/d civarında kalır. Aynı güçteki 2 veya 4 kutuplu bir motorla kıyaslandığında, 6 kutuplu yapı daha yüksek nominal tork üretir. 200 kW gücünde 1000 d/d devirde nominal tork yaklaşık 1900 Nm seviyesindedir; bu da düşük hızda büyük kütleleri döndüren uygulamalarda redüktör kademesini azaltır veya tamamen ortadan kaldırır.

Verimlilik Sınıfı ve Enerji Tüketimi

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. 200 kW gibi yüksek güçlü bir motorda IE3 (premium) veya IE4 (super premium) sınıfı tercih edildiğinde, yıllık enerji maliyeti üzerinde belirgin fark oluşur. Bu güçte sürekli çalışan bir motorda yarım puanlık verim artışı bile yılda binlerce kilovatsaatlik tasarrufa karşılık gelir.

  • IE3 sınıfı 200 kW motor için tipik verim: %95,8 civarı
  • IE4 sınıfı için: %96,5 ve üzeri
  • 8000 saat/yıl çalışmada %0,7 verim farkı ≈ 11.000 kWh tasarruf

Yüksek güçlü motorlarda verim sınıfı seçimi, satın alma fiyatından çok işletme ömrü boyunca ödenen elektrik faturasını etkiler.

Gövde Yapısı ve Soğutma

200 kW sınıfındaki motorlar genellikle pik döküm gövde ile üretilir. Pik döküm, alüminyuma göre daha ağır olmakla birlikte yüksek mekanik dayanım, titreşim sönümleme ve ısıl kütle avantajı sunar; bu da ağır sanayi ortamında uzun ömür demektir. Soğutma genellikle IC411 tipi, mil ucuna bağlı fanla kendinden havalandırmalı (TEFC) yapıdadır. Yüksek ortam sıcaklığı veya düşük devirde uzun süreli çalışmada zorlanmış havalandırma (ayrı fanlı, IC416) tercih edilebilir.

Yalıtım, Koruma ve Çalışma Sınıfı

Bu güç sınıfında standart yapı F sınıfı yalıtım (155°C) ve B sınıfı sıcaklık artışı ile sunulur; bu kombinasyon sargıya termal rezerv bırakarak ömrü uzatır. Koruma sınıfı IP55 olup toz ve her yönden gelen su püskürtmesine karşı korur, dolayısıyla tozlu kırıcı tesisleri ve nemli pompa istasyonları için uygundur. Çalışma rejimi S1 sürekli çalışmadır; motor anma gücünde kesintisiz çalışacak şekilde boyutlandırılmıştır.

  • Sargı yalıtımı: 155°C dayanımlı F yapı, ısıl rezervli kullanım
  • Koruma: IP55
  • Çalışma rejimi: S1 (sürekli)
  • Besleme: 400V / 50Hz, üç faz

Bağlantı Biçimleri ve Montaj

Montaj biçimi uygulamaya göre değişir. Ayaklı (B3) tip, temele cıvatayla sabitlenen klasik çözümdür ve büyük fan-pompa gruplarında yaygındır. Flanşlı yapılar (B5 büyük flanş, B14 küçük flanş) doğrudan pompa veya redüktör gövdesine bağlantı gerektiğinde kullanılır. 200 kW gibi büyük motorlarda B3 ayaklı veya B35 (hem ayaklı hem flanşlı) çözüm en sık tercih edilenlerdir, çünkü ağır gövdenin mekanik olarak desteklenmesi gerekir.

Hangi Uygulamalarda Kullanılır

1000 d/d'lik orta-düşük devir, yüksek tork isteyen ve devrin sabit kalmasının önemli olduğu işlerde idealdir:

  • Çimento ve maden tesislerinde bilyalı/çekiçli değirmenler
  • Taş ve cevher kırıcılar
  • Cebri çekişli baca fanları ve hava emiş üniteleri
  • Sulama ve sanayi suyu için çok kademeli pompa hatları
  • Ağır konveyör ve elevatör sistemleri

Devri değişken olması gereken uygulamalarda motor bir frekans invertörü (VFD) ile sürülerek hız ve tork eğrisi yüke göre ayarlanabilir.

Doğru Motorun Seçiminde Dikkat Edilecekler

200 kW 1000 d/d motor seçerken yalnızca güç değeri yeterli değildir. Yükün kalkış (kalkış) torku ihtiyacı, ataletsel kütle (GD²), günlük çalışma süresi ve besleme gerilimi mutlaka değerlendirilmelidir. Yüksek ataletli yüklerde kalkış akımı ve ısınma kritik olduğundan yumuşak yol verici (softstarter) ya da invertörlü kalkış önerilir. Verim sınıfı tercihi için IE3 elektrik motorları içeriğimiz işletme maliyeti hesabında yol gösterir.

Tedarik ve Teknik Destek

Bu güç sınıfındaki motorları stoktan ve sipariş üzerine tedarik ediyoruz; gövde tipi, montaj biçimi, verim sınıfı ve aksesuar (PTC termistör, kızdırma rezistansı, ek klemens kutusu) gibi seçenekler uygulamanıza göre belirlenir. Projenize uygun konfigürasyonu netleştirmek ve tüm motor gamımızı incelemek için drgmotor.com üzerinden bizimle iletişime geçebilirsiniz. Doğru boyutlandırılmış bir motor hem enerji maliyetini düşürür hem de bakım aralıklarını uzatarak işletmenin verimini artırır.
