11 ve 15 kW Motora Direkt Yol Verilir mi?

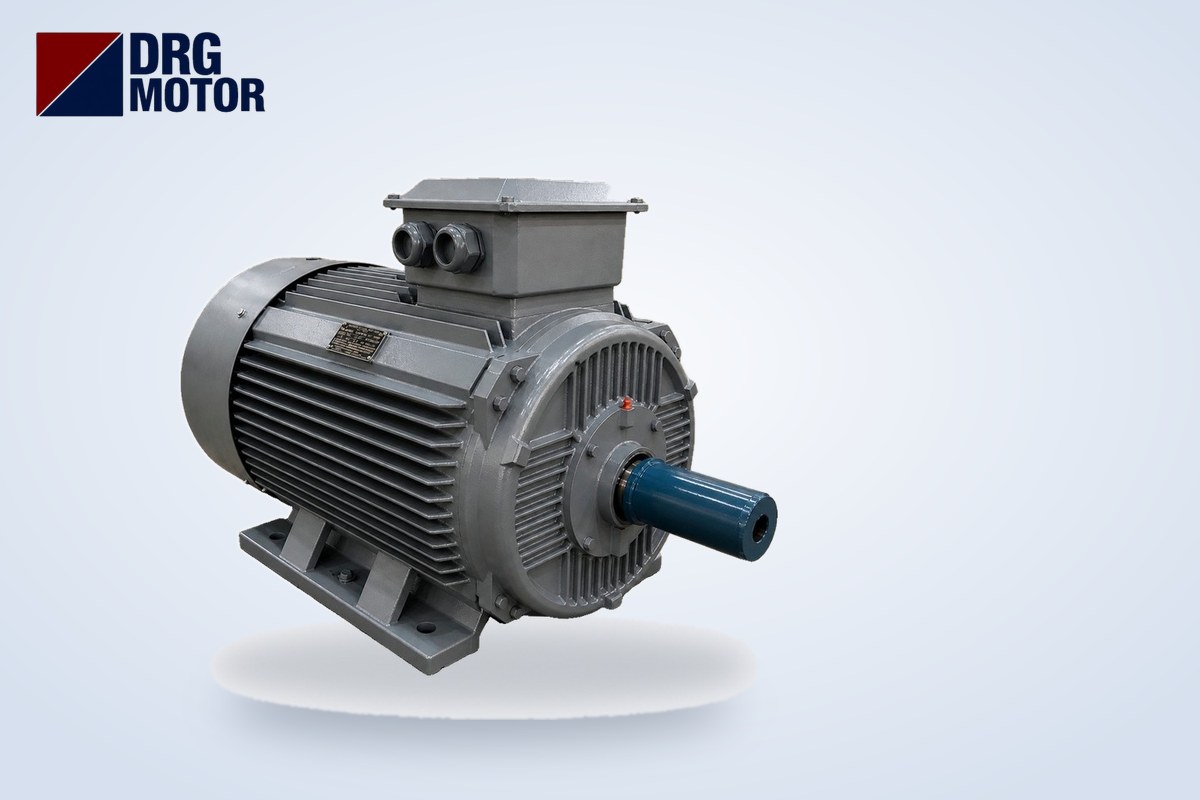

Evet, 11 ve 15 kW trifaze motora direkt yol verilebilir; motor tam gerilimle kalkışa göre tasarlanmıştır ve sınırı motor değil, onu besleyen şebeke belirler. Örneğin 15 kW, 1500 d/d DRG-160L-4 380 V'ta 28,8 A çeker ve direkt kalkışta bunun 7,8 katı, yaklaşık 224,6 A ister; 11 kW DRG-160M-4 için kalkış akımı yaklaşık 165,6 A'dır. Bu akım birkaç saniyelik kalkış boyunca hattan, trafodan veya jeneratörden çekilir. Kaynak bunu belirgin gerilim çökmesi olmadan karşılayabiliyorsa ve yük motorun tam kalkış momentini istiyorsa direkt yol verme doğru seçimdir.

Kalkış akımını sorun haline getiren üç durum vardır: zayıf veya uzun besleme hattı, jeneratörle besleme ve işletmenin bağlı olduğu dağıtım şirketinin bağlantı şartları. Aşağıdaki tablolar altı modelin katalog değerleriyle hesaplandı; kendi tesisinizin kararını bu değerleri trafo, hat ve yük bilgisiyle birlikte değerlendirerek verin. Model karşılaştırması için Elektrik Motoru Online Satın Al sayfasındaki 11 ve 15 kW ürünlere bakabilirsiniz.

11 ve 15 kW Motor Direkt Kalkışta Kaç Amper Çeker?

Tablodaki Is, etiket akımının (In) katalogdaki Is/In oranıyla çarpılmasıyla bulundu. Görünür güç S = √3 × U × I formülüyle hesaplandı (U = 380 V). Altı modelin hepsi 400/690 V sargılı ve pik döküm gövdelidir.

Tablodan iki pratik sonuç çıkar. Birincisi, kutup sayısı değişse de aynı güçteki motorların kalkış akımı birbirine çok yakındır: 11 kW'ta yaklaşık 166 A, 15 kW'ta yaklaşık 225 A. İkincisi, kalkış anındaki görünür güç çalışmadakinin yaklaşık 7–8 katıdır; 15 kW 4 kutuplu motorda 19,0 kVA'lık çalışma yükü kalkışta yaklaşık 147,9 kVA'ya çıkar. Şebekeyi zorlayan şey bu kısa süreli kVA tepesidir. Akım değerlerinin ayrıntısı için 15 kW Motor Kaç Amper Çeker? ve 11 kW Motor Kaç Amper Çeker? yazılarına bakabilirsiniz; bu yazı kalkış yöntemi kararına odaklanıyor.

Direkt Yol Vermede Sınırı Ne Belirler?

Motor sargısı ve rotoru, kalkış akımını kısa süre taşıyacak şekilde yapılmıştır; nominal devre ulaşıldığında akım etiket değerine iner. Sorun, aynı akımın besleme tarafında yarattığı gerilim düşümüdür. Gerilim düşümü trafonun gücüne ve kısa devre empedansına, besleme kablosunun kesiti ile uzunluğuna ve aynı hattaki diğer yüklere bağlıdır. Kalkışta gerilim belirgin düşerse:

• Motorun momenti de düşer (moment yaklaşık olarak gerilimin karesiyle değişir), kalkış uzar.
• Aynı hattaki aydınlatma titrer, kontaktör bobinleri bırakabilir, elektronik cihazlar yeniden başlayabilir.
• Uzun kalkış, termik rölenin kalkış sırasında açmasına yol açabilir.

Bu nedenle direkt yol verme için tek bir "en fazla şu kW" kuralı yoktur. Kalkış akımına ve motor gücüne bağlı sınırlar, işletmenin bağlı olduğu dağıtım şirketinin bağlantı şartlarında ve tesisin proje koşullarında belirlenir; aynı 15 kW motor bir sanayi bölgesindeki güçlü trafonun yanında rahatça direkt kalkarken uzun bir kırsal hatta sorun çıkarabilir. Kararı vermeden önce elektrik projesini yapan mühendisten veya dağıtım şirketinden bu şartları öğrenin. Besleme kablosunun kesitini ve gerilim düşümünü Motor Kablo Kesiti Hesaplama aracıyla kontrol edebilirsiniz.

Jeneratörle Beslenen Tesiste 15 kW Motora Direkt Yol Verilir mi?

Jeneratörde durum şebekeden daha hassastır, çünkü jeneratörün kısa süreli akım verme kapasitesi aynı güçteki bir trafodan genellikle düşüktür. Jeneratör seçerken motorun çalışma gücüne değil kalkış kVA'sına bakılır: 15 kW 4 kutuplu motor çalışırken yaklaşık 19,0 kVA, direkt kalkışta yaklaşık 147,9 kVA ister. 11 kW'ta bu değerler yaklaşık 14,2 ve 109,0 kVA'dır.

Jeneratör bu tepeyi karşılayamazsa gerilim ve frekans çöker, motor devir alamaz, regülatör dalgalanır. Pratik yol şudur: jeneratör üreticisinden, motor kalkışı için verilen kapasiteyi ve izin verilen gerilim düşümünü yazılı olarak isteyin; aynı jeneratöre bağlı başka yük varsa motoru en son ve tek başına çalıştırın. Kapasite yetmiyorsa yıldız-üçgen kalkış akımını üçte birine indirir; soft starter veya frekans sürücüsü ise akımı ayarlanan bir sınırda tutar.

Yük Tipine Göre Kalkış: Fan, Pompa, Konveyör

Yöntemi şebeke kadar yük de belirler. Direkt kalkışta motorun tam kalkış momenti kullanılabilir: 15 kW 4 kutuplu motorda 2,2 × 97,8 Nm ≈ 215,2 Nm. Yıldız-üçgende bu değer üçte birine, yaklaşık 71,7 Nm'ye iner; bu, motorun nominal momentinden (97,8 Nm) düşüktür. 11 kW 4 kutuplu motorda da yıldızdaki kalkış momenti yaklaşık 52,6 Nm, nominal moment 71,7 Nm'dir. Yani yüklü kalkan bir makine yıldızda devir alamayabilir.

Kalkış süresi neden önemli? Kalkış boyunca sargı ve rotor kalkış akımıyla ısınır. Hafif yükte bu süre kısadır; büyük çaplı bir fanda ya da ağır bir yükte uzar. Uzun kalkışlarda termik rölenin açma sınıfı (class) kalkışa izin verecek şekilde seçilmeli, kalkış sayısı sık ise motorun soğuma süresi hesaba katılmalıdır. Ölçmenin kolay yolu, ilk devreye almada pens ampermetreyle akımın etiket değerine inme süresini gözlemektir.

Direkt, Yıldız-Üçgen veya Soft Starter: Karar Tablosu

Aşağıdaki karşılaştırma 15 kW 4 kutuplu DRG-160L-4'ün 380 V değerleriyle yapıldı. Soft starter satırındaki moment, momentin akımın karesiyle orantılı değiştiği yaklaşımıyla hesaplandı: T ≈ Ts × (I / Is)². Örnek olarak akım sınırı 3 × In = 86,4 A seçilirse moment yaklaşık 215,2 × (86,4 / 224,6)² ≈ 31,8 Nm, 4 × In = 115,2 A seçilirse yaklaşık 56,6 Nm olur.

Tablodaki örnek akım sınırları soft starter ayarını göstermek içindir; gerçek ayar, yükün kalkış momentine göre devreye almada bulunur. Yöntemleri kendi değerlerinizle karşılaştırmak için Motor Yol Verme Yöntemleri: Yıldız-Üçgen aracını kullanabilirsiniz.

Direkt Yol Vermede Koruma Ayarı Nasıl Yapılır?

Direkt yol vermede motor tek kontaktör ve tek kablo setiyle bağlanır; koruma cihazları hat akımını görür. Üç kural vardır:

• Termik röle veya motor koruma şalterinin termik ayarı = etiket akımı. 15 kW DRG-160L-4 için 380 V'ta 28,8 A (400 V'ta 27,3 A), 11 kW DRG-160M-4 için 21,5 A (400 V'ta 20,4 A). Yıldız-üçgendeki In/√3 düzeltmesi burada uygulanmaz.
• Kısa devre koruması kalkışta açmamalı. Motor koruma şalterinin manyetik açma değeri ve sigortanın eğrisi, 15 kW'ta yaklaşık 224,6 A, 11 kW'ta yaklaşık 165,6 A'lık kalkış akımını kalkış süresi boyunca taşıyabilmelidir. Motor devresi için tasarlanmış şalter veya sigorta tipi seçin; kesin değeri cihaz üreticisinin tablosundan alın.
• Kontaktörün AC-3 değeri etiket akımından küçük olmamalı ve sık kalkış için pay bırakılmalıdır.

Örnek bir boyutlandırma için Motor Termik, Sigorta ve Kontaktör Seçimi aracını kullanabilirsiniz; araç doğrudan direkt yol verme için hazırlandı. Kablo, seçilen kısa devre korumasıyla uyumlu olmalı; yani koruma cihazı kablonun taşıyabileceği akımı aşmadan devreyi açmalıdır.

Direkt Kalkış Öncesi Kontrol Listesi

• Motor etiketi şebekeye uygun mu? 400/690 V motor 380–400 V'ta üçgen bağlı mı?
• Trafo veya jeneratör kapasitesi kalkış kVA'sına (15 kW: ≈ 147,9 kVA, 11 kW: ≈ 109,0 kVA) göre değerlendirildi mi?
• İşletmenin bağlı olduğu dağıtım şirketinin ve tesis projesinin kalkış akımı şartları öğrenildi mi?
• Besleme kablosunun kesiti ve uzunluğu gerilim düşümüne göre kontrol edildi mi?
• Termik etiket akımına ayarlı mı; kısa devre koruması kalkış akımında açmayacak tipte mi?
• Yük kalkış momenti istiyor mu (yüklü konveyör, kırıcı)? İstiyorsa yıldız-üçgenden kaçınıldı mı?
• İlk kalkışta akımın etiket değerine inme süresi ölçüldü mü; aynı hattaki diğer cihazlarda gerilim çökmesi gözlendi mi?
• Saatteki kalkış sayısı belli mi; sık kalkış varsa soft starter veya sürücü değerlendirildi mi?

Bu Güçteki Motorlar

• DRG-160M-4 – 11 kW – 1500 d/d – 160M pik döküm gövde
• DRG-160L-4 – 15 kW – 1500 d/d – 160L pik döküm gövde
• DRG-160M2-2 – 15 kW – 3000 d/d – 160M pik döküm gövde
• DRG-180L-6 – 15 kW – 1000 d/d – 180L pik döküm gövde
• DRG-160M1-2 – 11 kW – 3000 d/d – 160M pik döküm gövde
• DRG-132M-4K – 11 kW – 1500 d/d – 132M alüminyum gövde

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Sıkça Sorulan Sorular

15 kW motora direkt yol verilir mi?

Evet. 15 kW 4 kutuplu motor direkt kalkışta 380 V'ta yaklaşık 224,6 A ve 147,9 kVA çeker. Trafo veya jeneratör bu tepeyi belirgin gerilim düşümü olmadan karşılıyorsa ve dağıtım şirketinin şartları izin veriyorsa direkt yol verme uygundur.

11 kW motor direkt kalkışta kaç amper çeker?

11 kW motorlar 380 V'ta 20,6–23,1 A etiket akımına sahiptir ve direkt kalkışta 2, 4 ve 6 kutuplu modellerde yaklaşık 165,6–166,9 A çeker. 4 kutuplu DRG-160M-4 için bu değer yaklaşık 165,6 A'dır.

15 kW motor için yıldız-üçgen şart mı?

Motor açısından şart değildir. Yıldız-üçgen, şebeke kalkış akımını kaldıramıyorsa veya tesis şartları gerektiriyorsa kullanılır; kalkış akımını yaklaşık 74,9 A'ya, kalkış momentini ise yaklaşık 71,7 Nm'ye indirir. Yüklü kalkan makinede bu moment yetmeyebilir.

Direkt yol vermede termik kaç ampere ayarlanır?

Termik, motor etiketindeki akıma ayarlanır: 15 kW DRG-160L-4 için 380 V'ta 28,8 A, 11 kW DRG-160M-4 için 21,5 A. Yıldız-üçgendeki gibi √3'e bölme yapılmaz, çünkü termik hat akımını ölçer.
