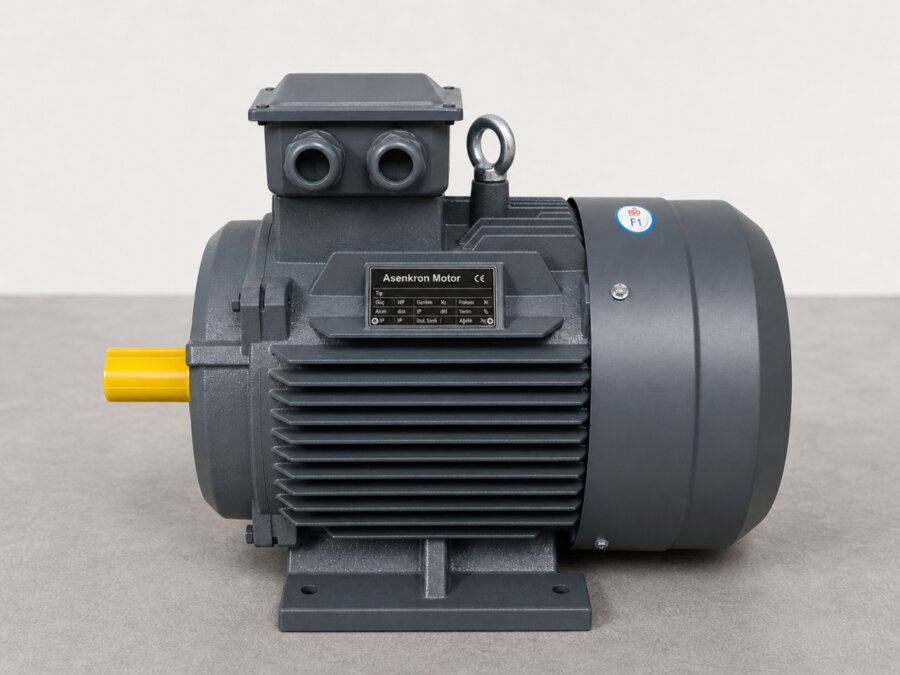

DRG Motor 3D teknik modelleri; motorlarımızı CAD ortamında projelerine entegre etmek isteyen mühendisler ve tasarımcılar için hazırlanmış üç boyutlu STEP (.stp) dosyalarıdır. Bu modeller, motorun gerçek geometrisini birebir içerir ve SolidWorks, AutoCAD Inventor, CATIA, Siemens NX, Fusion 360 gibi tüm yaygın CAD programlarında açılabilir. Bu sayfadan ilgili motor modellerinin 3D dosyalarını indirebilirsiniz.

3D STEP Modeli Nedir?

STEP (.stp / .step), endüstri standardı bir 3D veri değişim formatıdır. Bir motorun tüm yüzeylerini, hacmini ve montaj referanslarını içerir. 2D çizimden farklı olarak, 3D model motoru her açıdan inceleyebilmenizi, kendi tasarımınızın içine yerleştirebilmenizi ve gerçek montaj koşullarını dijital ortamda test edebilmenizi sağlar.

3D Modellerle Neler Yapabilirsiniz?

Üç boyutlu motor modelleri, tasarım sürecinizi hızlandıran güçlü bir araçtır:

  • Montaj tasarımı: Motoru makinenizin veya tesisinizin 3D modeline yerleştirerek bağlantıları tasarlayabilirsiniz.
  • Çakışma (clash) kontrolü: Motorun çevresindeki parçalarla çarpışıp çarpışmadığını montajdan önce dijital ortamda görebilirsiniz.
  • Yerleşim ve gabari planlaması: Motorun kapladığı hacmi, klemens kutusu ve fan kapağı dahil net şekilde değerlendirebilirsiniz.
  • Kavrama ve mil hizalaması: Mil ekseni, kama ve flanş referanslarını gerçek geometriyle hizalayabilirsiniz.
  • Sunum ve dokümantasyon: Teklif ve proje dosyalarınızda gerçekçi 3D görseller kullanabilirsiniz.

STEP Dosyasını Nasıl Kullanırsınız?

İndirdiğiniz .stp dosyasını CAD programınızda "Aç" veya "İçe Aktar" (Import) seçeneğiyle açmanız yeterlidir. Model, kendi koordinat sisteminizde konumlandırılabilir, ölçülendirilebilir ve montaj ağacınıza eklenebilir. STEP formatı yazılımdan bağımsız olduğu için, hangi CAD programını kullanırsanız kullanın model doğru ölçü ve geometriyle açılır.

Hangi Modeller Mevcut?

Bu sayfada farklı gövde boyutlarına ait birden çok 3D motor modeli yer alır. Her dosya, ilgili motorun ayaklı (B3), flanşlı (B5) veya ayaklı-flanşlı (B35) gerçek geometrisini içerir. İhtiyaç duyduğunuz spesifik güç, devir veya montaj tipine ait 3D modeli bulamazsanız, teknik ekibimizden talep edebilirsiniz.

Neden 3D Model Kullanmalısınız?

Motoru satın almadan önce 3D model üzerinde çalışmak; tasarım hatalarını erken aşamada görmenizi, montaj sürelerini kısaltmanızı ve maliyetli revizyonların önüne geçmenizi sağlar. Doğru modellenmiş bir motor, projenizin geri kalanıyla kusursuz uyum içinde çalışır. DRG Motor olarak, mühendislik süreçlerinizi kolaylaştırmak için bu dijital kaynakları sizinle paylaşıyoruz.

2D Çizim ve 3D Modeli Birlikte Kullanın

En verimli sonucu, 2D ölçü çizimleri ile 3D STEP modellerini birlikte kullanarak elde edersiniz. 2D çizim, kritik bağlantı ölçülerini ve toleransları net şekilde gösterirken; 3D model, motoru kendi tasarımınızın içinde gerçek geometriyle konumlandırmanızı sağlar. Bu iki kaynağı birlikte kullanan mühendisler, montaj hatalarını en aza indirir ve proje süresini kısaltır. İlgili 2D çizimlere Teknik Çizimler 2D sayfamızdan ulaşabilirsiniz.

Sıkça Sorulan Sorular

STEP dosyalarını hangi programlarda açabilirim?

STEP (.stp) evrensel bir formattır; SolidWorks, Inventor, CATIA, Siemens NX, Fusion 360, FreeCAD ve diğer tüm yaygın CAD programlarında doğrudan açılır.

3D model gerçek motorun ölçülerini birebir yansıtır mı?

Evet. STEP modelleri motorun gerçek geometrisini ve ana ölçülerini içerir; bu sayede montaj uyumunu ve gabari ölçülerini güvenle değerlendirebilirsiniz.
