DRG Motor 2D teknik çizimleri; motorlarımızı projelerine entegre eden mühendisler, makine tasarımcıları ve montaj ekipleri için hazırlanmış ölçülendirilmiş boyut çizimleridir. Bu çizimler, motorun makineye, şasiye veya temele bağlanması için ihtiyaç duyacağınız tüm dış ölçüleri içerir. Bu sayfadaki PDF dosyasını indirerek ilgili motorun tam ölçülü 2D çizimine ulaşabilirsiniz.

2D Teknik Çizim Nedir?

2D teknik çizim, bir motorun yandan görünüş, ön/flanş görünüşü ve kesit detaylarıyla iki boyutlu olarak ölçülendirilmiş halidir. Tasarımcılar bu çizimleri; bağlantı noktalarını planlamak, kavrama (kaplin) ve kasnak hizalamasını yapmak, temel ve şasi delik düzenini oluşturmak için kullanır. Motoru satın almadan önce makinenize tam olarak uyup uymadığını bu çizimler üzerinden doğrulayabilirsiniz.

Çizimde Hangi Ölçüler Yer Alır?

2D boyut çizimlerimiz, mekanik entegrasyon için gereken kritik ölçüleri gösterir:

  • Gövde merkez yüksekliği ve toplam motor boyu/yüksekliği,

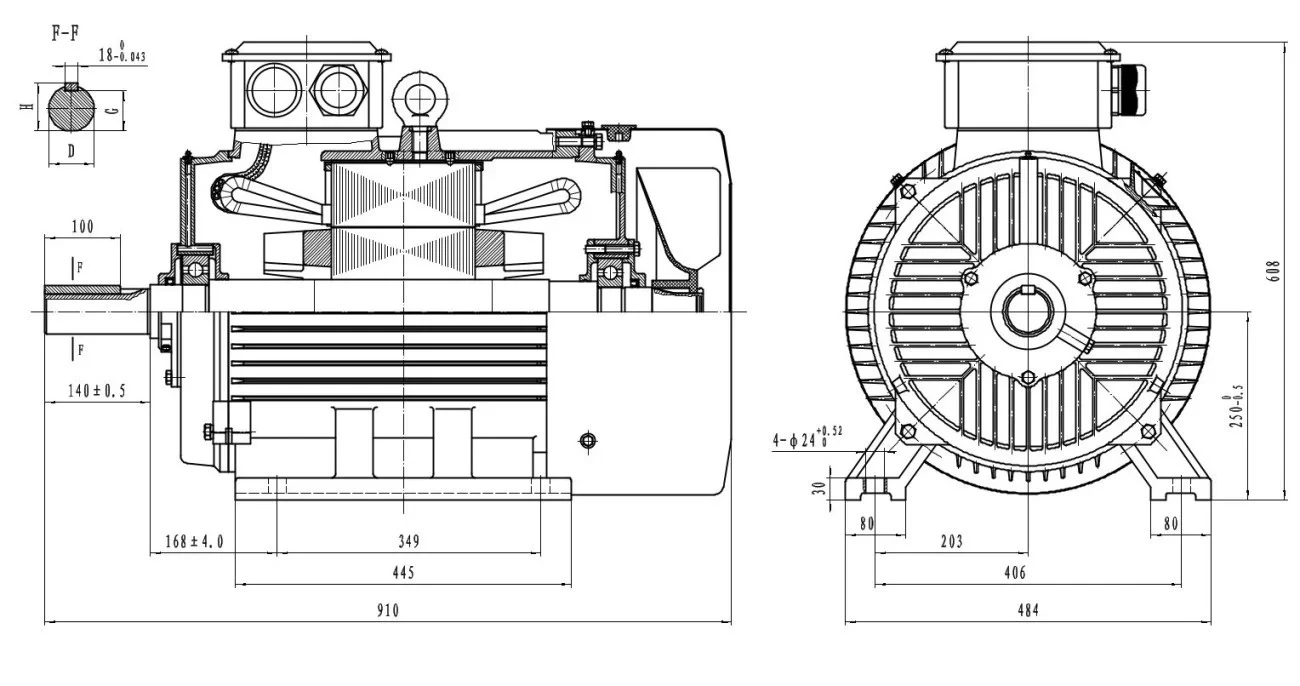

  • Mil çapı, mil uzunluğu ve kama (keyway) ölçüleri (kesit detayında F, G, D),

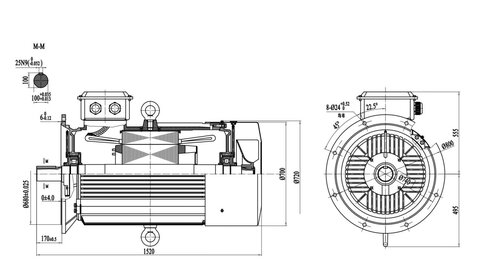

  • Flanş dış çapı, cıvata delik dairesi çapı ve bağlantı deliği adedi/ölçüsü (örn. flanş Ø800, delik dairesi Ø740, 8 × Ø24 delik, eşit aralıklı),
  • Ayak delik aralıkları (B3 ayaklı montaj için),
  • Klemens kutusu konumu ve genel gabari ölçüleri.

Montaj Tiplerine Göre Çizimler

Motorun bağlantı şekli, hangi boyut çizimine ihtiyaç duyacağınızı belirler. En yaygın montaj tipleri:

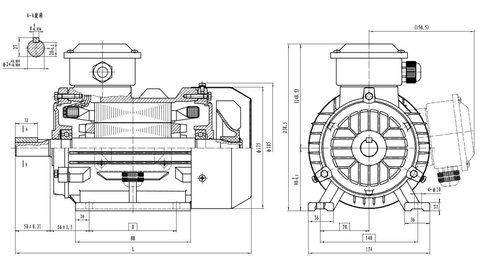

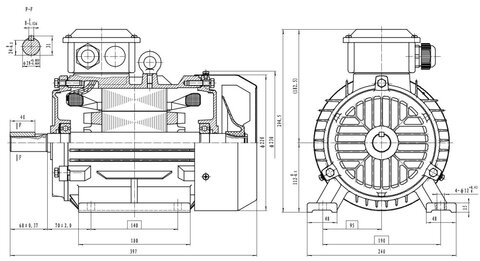

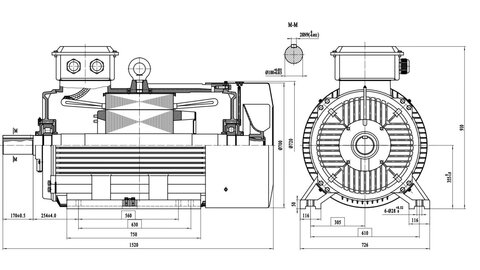

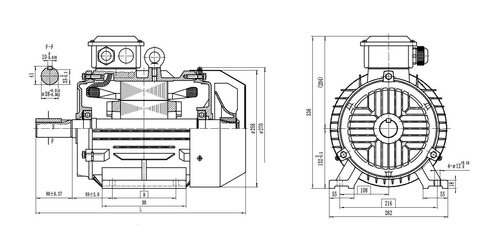

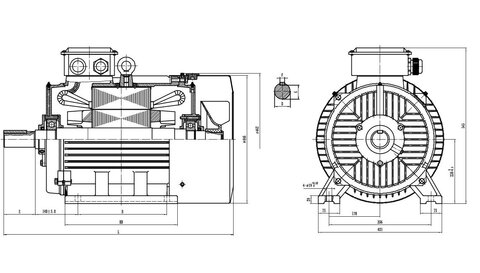

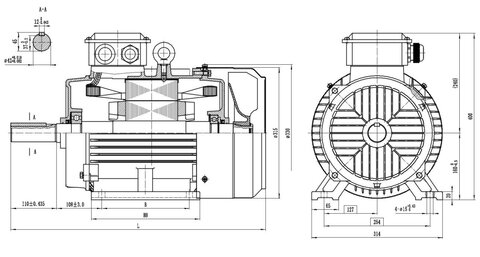

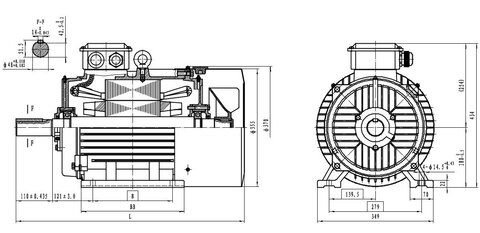

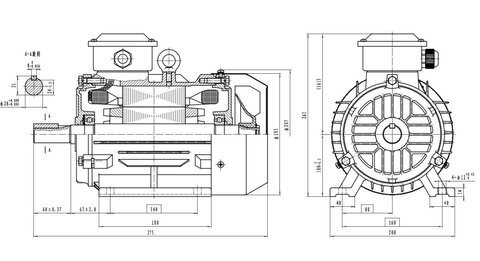

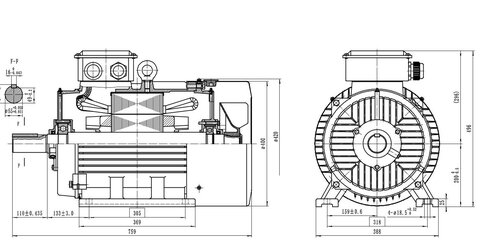

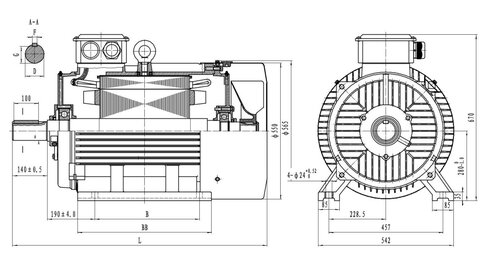

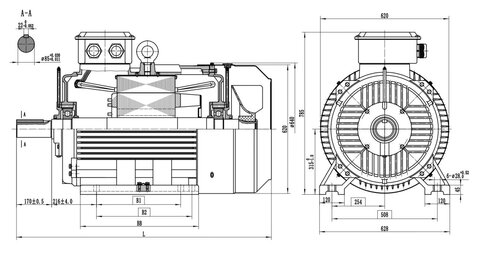

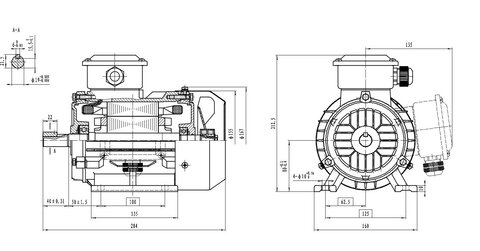

  • B3 (ayaklı): Motor, ayakları üzerinden temele veya şasiye cıvatalanır.

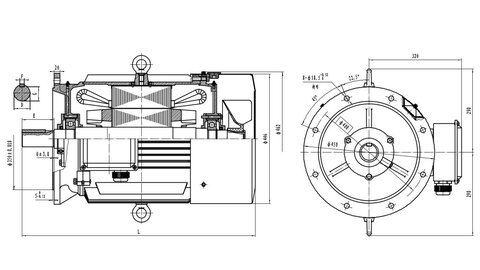

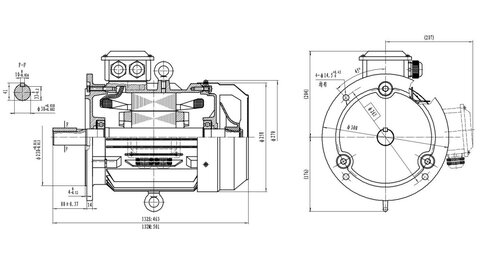

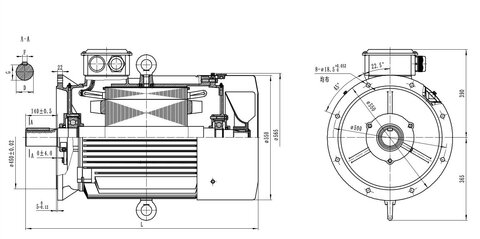

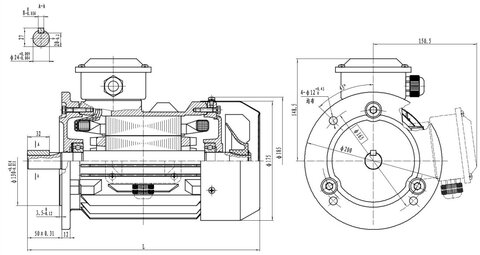

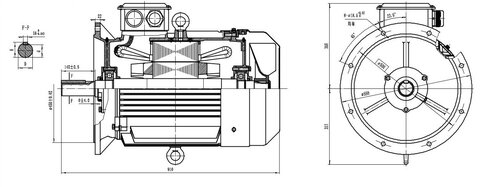

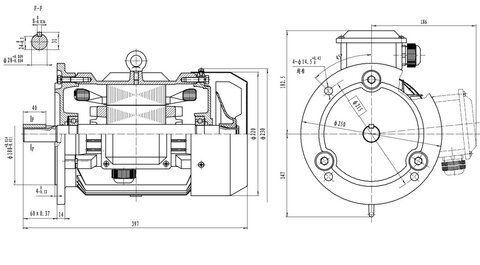

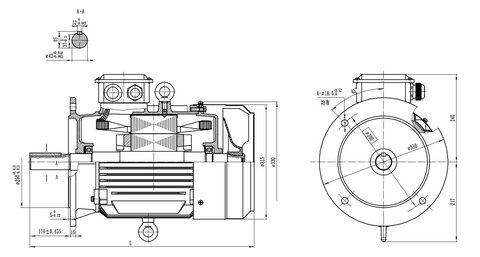

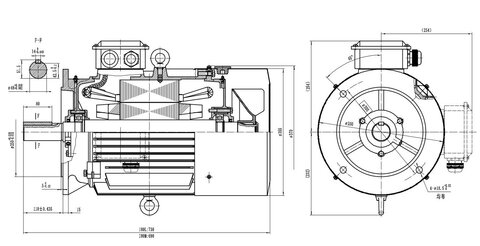

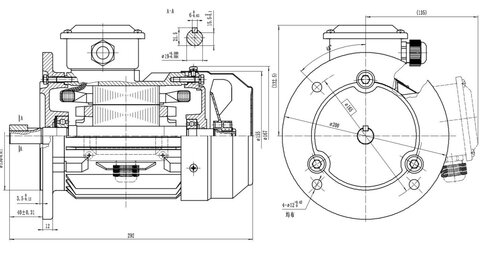

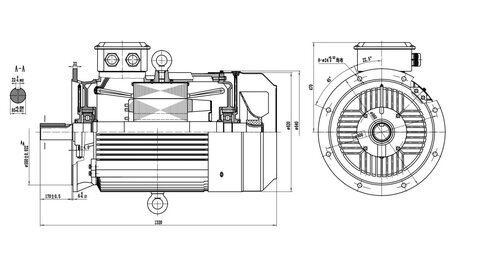

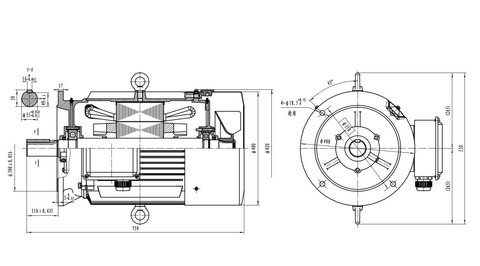

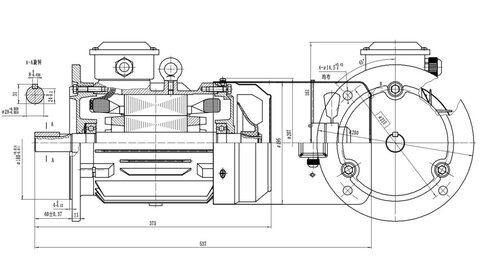

  • B5 (flanşlı): Motor, ön taraftaki büyük flanş üzerinden makineye bağlanır.

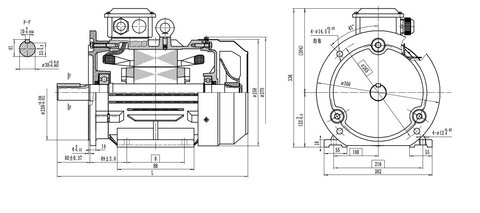

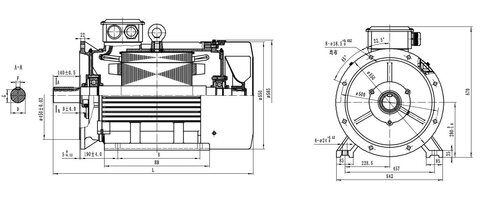

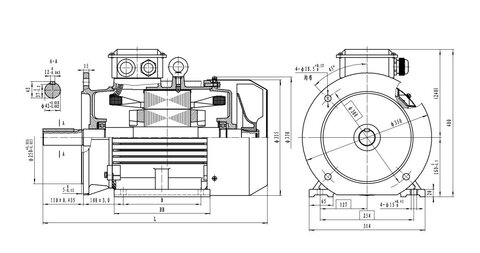

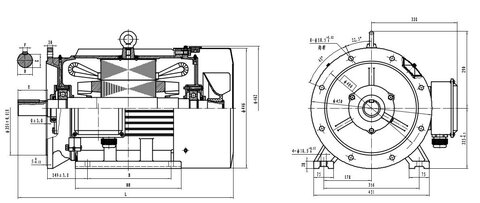

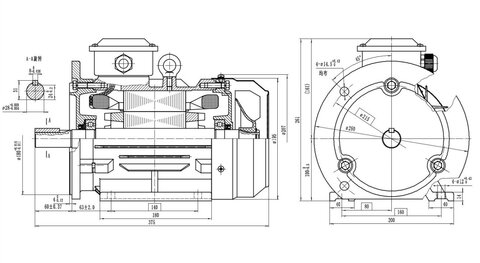

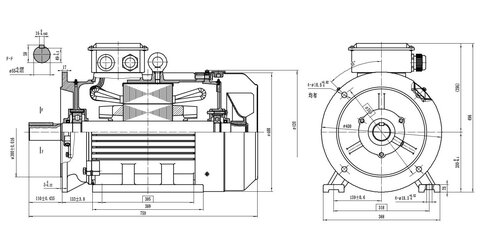

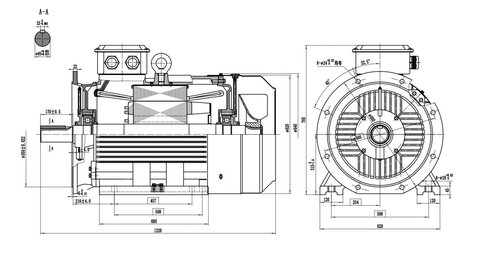

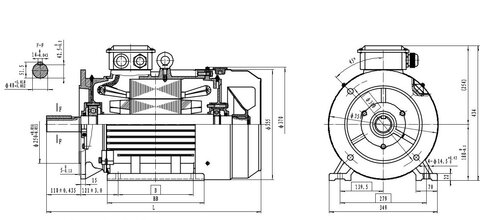

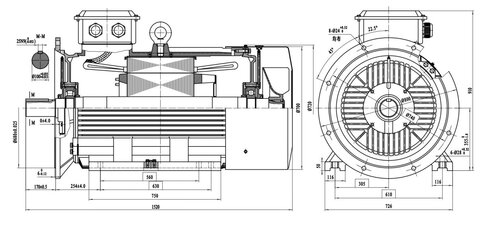

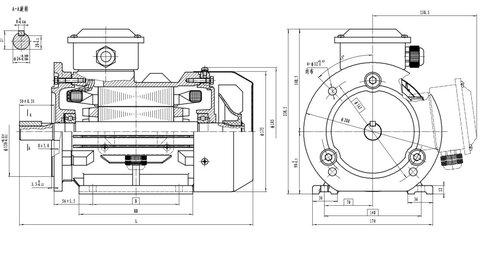

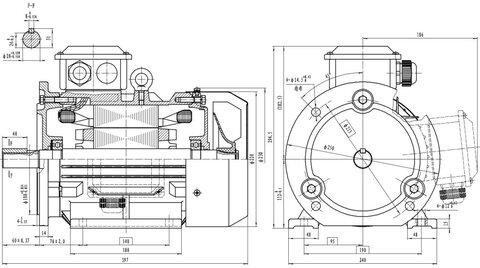

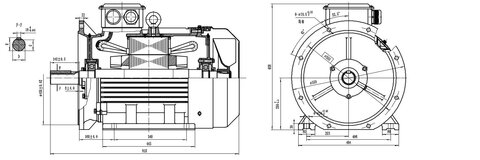

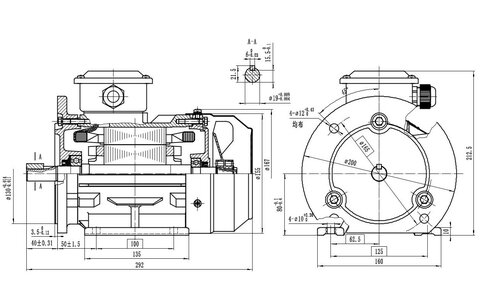

  • B35 (ayaklı + flanşlı): Hem ayak hem flanş bağlantısı bir arada bulunur.

Her montaj tipinin flanş çapı, delik dairesi ve cıvata düzeni farklıdır; doğru çizimi seçmek montaj uyumu için kritiktir.

Çizimleri Kim, Nasıl Kullanır?

Proje mühendisleri bu çizimleri; tesis yerleşim planı, kavrama seçimi, koruma muhafazası tasarımı ve temel hesabı için kullanır. Bakım ekipleri ise yedek motor temininde mevcut motorun ölçüleriyle birebir karşılaştırma yapar. Çizimlerimizdeki tolerans değerleri (örn. mil çapı toleransları), hassas mekanik bağlantılarda güvenli bir montaj sağlar.

Çiziminizi Bulamadınız mı?

İhtiyaç duyduğunuz güç, gövde boyutu veya montaj tipine ait 2D çizimi bu sayfada bulamıyorsanız, bizimle iletişime geçmeniz yeterlidir. Teknik ekibimiz, talep ettiğiniz modele ait güncel ölçü çizimini sizinle paylaşır.

Çizim Talep Ederken Hangi Bilgileri Paylaşmalısınız?

İhtiyacınıza en uygun çizimi hızlıca iletebilmemiz için motorun gücünü (kW), devrini (d/dk), gövde boyutunu ve montaj tipini (B3, B5 veya B35) belirtmeniz yeterlidir. Mevcut bir motoru değiştiriyorsanız, etiket üzerindeki tip kodunu paylaşmanız süreci daha da hızlandırır. Bu bilgilerle, doğru ölçü çizimini birebir eşleştirerek size sunarız.

Sıkça Sorulan Sorular

2D çizimler hangi formatta sunulur?

Çizimler, kolayca görüntülenebilen ve yazdırılabilen PDF formatında sunulur. Belirli bir CAD formatına (DWG/DXF) ihtiyacınız varsa teknik ekibimizle iletişime geçebilirsiniz.

Motoru satın almadan ölçüleri doğrulayabilir miyim?

Evet. 2D boyut çizimleri tam da bunun içindir; motorun makinenize, temelinize veya kavramanıza uyumunu satın alma öncesinde çizim üzerinden net şekilde doğrulayabilirsiniz.
