Enerji maliyetlerinin işletme bütçesindeki payı arttıkça, elektrik motorunun verim sınıfı satın alma kararının merkezine taşındı. IE3 sınıfı motorlar, sürekli çalışan sanayi tahrikleri için bugün standart kabul edilen verim seviyesini temsil eder. Doğru seçilmiş bir IE3 motor, yıllar içinde tükettiği elektrikle ilk satın alma bedelini gölgede bırakan bir maliyet kaleminin altını ciddi biçimde indirir.

IE Sınıfları ve IE3'ün Konumu

Motor verimi, uluslararası IEC 60034-30-1 standardıyla IE1'den IE5'e kadar sınıflandırılır. IE1 (Standart) en düşük, IE5 (Ultra Premium) en yüksek verim seviyesini ifade eder. IE3 (Premium), bu skalada sürekli çalışan tahriklerin büyük çoğunluğu için en mantıklı denge noktasıdır: IE1 ve IE2'ye göre kayıpları belirgin biçimde azaltırken, IE4 ve IE5'in getirdiği ek maliyet olmadan güçlü bir tasarruf sağlar. Bir motorun verim sınıfı, etiket üzerinde net biçimde belirtilir ve seçim sırasında ilk bakılması gereken değerdir. IE3 elektrik motorları bu nedenle pek çok tesiste varsayılan tercih hâline gelmiştir.

Verim Farkının Faturaya Yansıması

Verimdeki küçük yüzde farkları, sürekli çalışan motorlarda büyük tutarlara dönüşür. Yılda 6000 saat çalışan 30 kW bir motorda verimin %2 artması, yaklaşık 3600 kWh yıllık tasarruf demektir. 75 kW bir motorda aynı oran çok daha büyük bir rakama ulaşır. Bu hesabın anahtarı çalışma saatidir: günde tek vardiya çalışan bir motorda fark küçük kalırken, üç vardiya kesintisiz çalışan bir tahrikte IE3 ile alt sınıf arasındaki fark, motorun satın alma bedelini birkaç yıl içinde geri kazandırır.

IE3 Motoru Verimli Kılan Tasarım

Yüksek verim, tek bir parçanın değil bir dizi tasarım kararının sonucudur:

  • Daha kaliteli ve daha düşük kayıplı silisli sac paketleri, demir kayıplarını azaltır.
  • Daha fazla ve daha iletken bakır sargı, bakır (omik) kayıpları düşürür.
  • Optimize edilmiş sincap kafesli rotor geometrisi, kaymayı ve rotor kayıplarını sınırlar.
  • İyileştirilmiş soğutma ve hassas balans, sürtünme ile havalandırma kayıplarını azaltır.

Bu unsurlar bir araya geldiğinde motor daha az ısınır; daha düşük çalışma sıcaklığı ise yalıtım ve rulman ömrünü doğrudan uzatır. Yani verim yalnızca enerji değil, dayanıklılık da kazandırır.

Kutup, Devir ve Uygulama Eşleştirmesi

IE3 motorlar 2, 4 ve 6 kutuplu seçeneklerle sunulur. 50 Hz şebekede 2 kutup yaklaşık 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d devre karşılık gelir. Pompa ve kompresör gibi yüksek devir isteyen uygulamalarda 2 kutuplu; konveyör, karıştırıcı ve genel amaçlı tahriklerde 4 kutuplu; düşük devir-yüksek tork gerektiren kırıcı ve değirmenlerde 6 kutuplu motorlar tercih edilir. Doğru kutup seçimi, verimden tam fayda sağlamanın ön koşuludur.

Yalıtım, Koruma ve Çalışma Rejimi

IE3 motorlar genellikle F sınıfı yalıtım ve IP55 koruma ile sunulur. F sınıfı yalıtım sargının 155 °C'ye kadar dayanmasını sağlar; IP55 koruma toz ve su püskürtmesine karşı motoru güvende tutar. S1 sürekli çalışma rejimi, motorun gün boyu nominal yükte kesintisiz dönebilmesini ifade eder. Pik döküm gövde, sürekli yük altında ısıyı daha iyi dağıtarak ve titreşimi sönümleyerek bu yapının dayanıklılığını tamamlar.

VFD ile Çalışma ve Tasarruf Potansiyeli

IE3 motorlar, değişken hızlı uygulamalarda frekans çevirici (VFD) ile birlikte kullanıldığında ek tasarruf sağlar. Özellikle pompa ve fan gibi yükün hıza bağlı olarak küp oranında değiştiği sistemlerde, hızın az miktarda düşürülmesi enerji tüketiminde büyük azalma yaratır. VFD'li uygulamalarda yalıtımlı rulman veya mil topraklaması kullanmak, rulman akımı kaynaklı hasarı önlemek için önerilir.

Bağlantı Tipleri ve Montaj

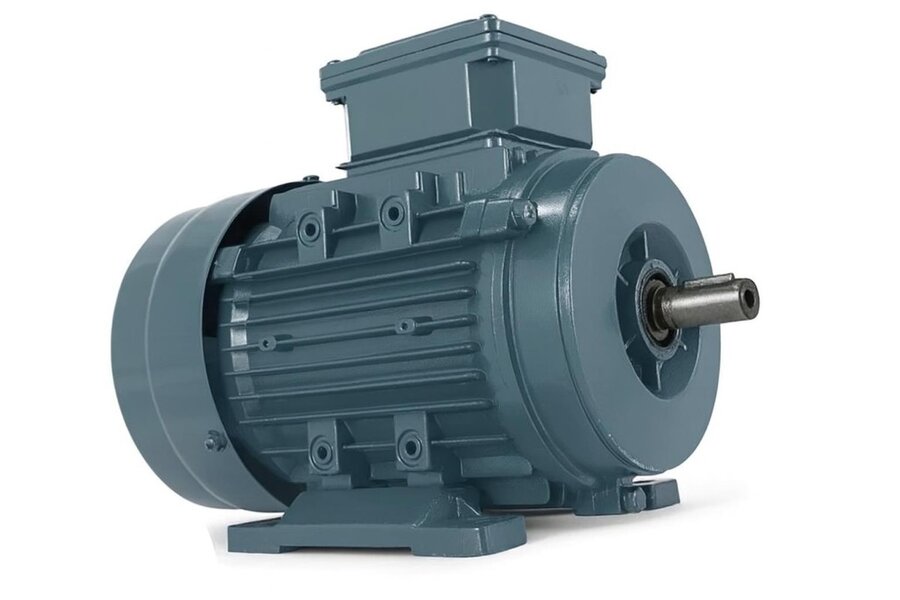

IE3 motorlar B3 ayaklı, B5 flanşlı ve B14 yüzlü bağlantı seçenekleriyle 0,55–355 kW güç aralığında sunulur. B3 kaide üzerine bağlanan klasik tahriklerde, B5 pompa ve redüktöre doğrudan akuplede, B14 ise kompakt makinelerde kullanılır. Mil çapı, flanş ölçüsü ve klemens kutusu konumu mevcut makineye uyacak şekilde belirlenir.

Verimli Motor Tedarikinde DRG Motor

DRG Motor, İzmir merkezli tedarik altyapısıyla 400 V / 50 Hz IE3 ve IE4 üç fazlı motorları farklı kutup, gövde ve bağlantı seçenekleriyle tek noktadan sunar. Uygulamanızın güç, devir, çalışma saati ve ortam koşullarını paylaştığınızda, hem doğru verim sınıfını hem de teslim planını birlikte belirleriz. Pompa, fan, kompresör, konveyör ve genel sanayi tahriklerinin tek tedarikçiden karşılanması süreci sadeleştirir. Ürün gamı ve teknik danışmanlık için drgmotor.com üzerinden bize ulaşabilirsiniz.

IE3 ile Alt Sınıfların Karşılaştırması

Bir tesiste eski IE1 ya da IE2 motorların IE3 ile değiştirilmesi, çoğu zaman fark edilenden daha hızlı geri ödeme sağlar. Aynı güçte bir IE3 motor, alt sınıfa göre daha az ısınır, daha sessiz çalışır ve aynı işi daha düşük akımla yapar. Özellikle sürekli çalışan pompa, fan ve kompresörlerde bu fark, yıllık enerji tüketiminde gözle görülür bir azalma yaratır. Yeni kurulan tesislerde ise IE3 ile başlamak, ileride zorunlu hâle gelebilecek bir yenilemenin önüne geçerek baştan doğru temeli atar.

IE3 Motorun Ömrü Boyunca Sağladığı Değer

Yüksek verimli bir motorun değeri yalnızca enerji tasarrufuyla sınırlı değildir. Daha düşük çalışma sıcaklığı, sargı yalıtımının ve rulmanların ömrünü uzatır; bu da bakım sıklığını ve plansız duruş riskini azaltır. Daha az ısınan bir motor, çevresindeki pano ve kablo altyapısını da daha az zorlar. Tüm bu etkiler bir araya geldiğinde IE3 motor, ömrü boyunca hem enerji hem bakım tarafında işletmeye düzenli bir kazanç bırakır. Bu nedenle verim sınıfı, satın alma kararında ilk fiyat kadar belirleyici olmalıdır.

Doğru IE3 Motoru Seçerken Dikkat Edilecekler

Verimden tam fayda sağlamak için motorun uygulamaya doğru ölçeklenmesi gerekir. İhtiyacından çok büyük seçilen bir motor, düşük yükte çalışırken verim eğrisinin tepe noktasından uzaklaşır ve beklenen tasarrufu vermez; çok küçük seçilen motor ise sürekli aşırı yükte zorlanarak hem ısınır hem de ömrünü kısaltır. Bu nedenle güç seçimi, yalnızca anlık değil, kalkış ve sürekli yük koşulları birlikte düşünülerek yapılmalıdır. Çalışma ortamının sıcaklığı, tozu ve nemi de yalıtım ile koruma sınıfının doğru belirlenmesini gerektirir.

  • Yükün gerçek güç ve devir ihtiyacını ölçün, etiket değerini buna göre seçin.
  • Günlük çalışma saatini hesaba katın; uzun çalışan motorlarda verimin getirisi büyür.
  • Ortam sıcaklığı yüksekse F sınıfı yalıtımın güvenlik payını göz önünde bulundurun.
  • Değişken yük varsa VFD ile birlikte kullanımı değerlendirin.

Bu adımlar, IE3 motorun vaat ettiği tasarrufu sahada gerçek bir kazanca dönüştürür.

IE3'ten IE4'e Geçiş Ne Zaman Mantıklı?

IE3 çoğu uygulama için doğru başlangıç noktası olsa da, çok uzun saatler çalışan ve büyük güçlü tahriklerde IE4'e geçmek ek bir kazanç sağlayabilir. Üç vardiya kesintisiz çalışan büyük bir pompa ya da fanda, IE3 ile IE4 arasındaki küçük verim farkı bile yıllık tüketimde anlamlı bir azalmaya dönüşür. Buna karşın günde birkaç saat çalışan bir motorda bu fark, ek maliyeti karşılamayabilir. Karar verirken motorun gücü, çalışma saati ve enerji birim fiyatı birlikte değerlendirilmeli; her tahrik için en uygun verim sınıfı ayrı ayrı belirlenmelidir.
