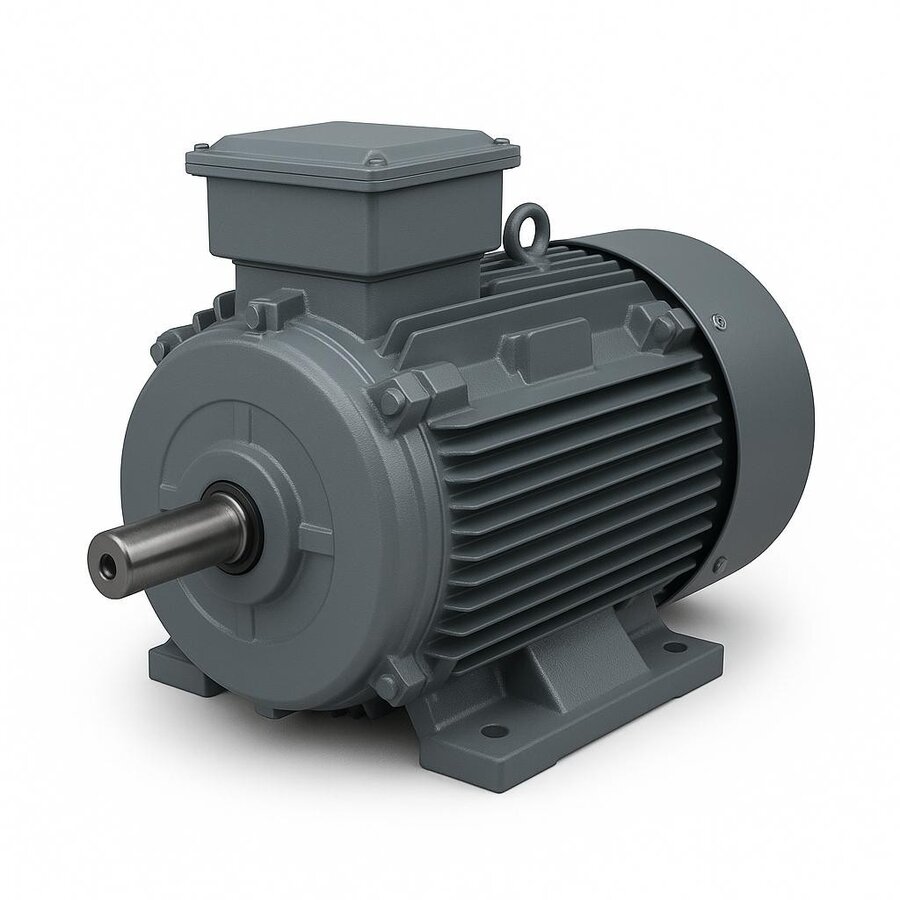

Bir elektrik motorunun satın alma fiyatı, onu işletmenin gerçek maliyetinin yalnızca küçük bir bölümünü oluşturur; asıl gider, motorun ömrü boyunca çektiği elektrik enerjisidir. Yüksek verimli elektrik motoru, aynı mekanik işi daha az elektrik çekerek üreten ve böylece bu büyük gider kalemini ömrü boyunca aşağı çeken motordur. Bu yazıda verimin ne anlama geldiğini, yüksek verimin nasıl elde edildiğini, IEC 60034-30-1 verim sınıflarını ve doğru seçimin işletmeye getirilerini somut biçimde inceliyoruz.

Motor Veriminin Anlamı

Bir motorun verimi, mile aktardığı mekanik gücün, şebekeden çektiği elektrik gücüne oranıdır. Aradaki fark, ısıya dönüşen kayıplardır. Verim ne kadar yüksekse, aynı işi yapmak için o kadar az enerji harcanır ve daha az ısı açığa çıkar. Düşük verimli bir motor, çektiği elektriğin bir kısmını faydalı işe çeviremeden ısı olarak kaybeder; bu hem enerji faturasını yükseltir hem de motorun ve çevresindeki ekipmanın daha fazla ısınmasına yol açar. Bu yüzden verim, yalnızca bir tasarruf değil aynı zamanda bir ömür ve güvenilirlik göstergesidir.

Toplam Sahip Olma Maliyeti Açısından Verim

Sürekli çalışan bir motorun ömrü boyunca harcadığı enerjinin parasal değeri, çoğu zaman satın alma fiyatının onlarca katına ulaşır. Bu nedenle motor seçiminde yalnızca ilk fiyata bakmak yanıltıcıdır. Yüksek verimli bir motor genellikle biraz daha pahalıdır, ancak ömrü boyunca sağladığı enerji tasarrufu bu farkı kısa sürede karşılar ve ardından net kazanca dönüşür. Özellikle uzun saatler, yılın büyük bölümünde çalışan uygulamalarda verim, satın alma kararının en belirleyici unsurudur.

IEC 60034-30-1 Verim Sınıfları

Üç fazlı asenkron motorların verimi, IEC 60034-30-1 standardıyla sınıflandırılır. Bu sayede farklı üreticilerin motorları aynı ölçütle karşılaştırılabilir:

  • IE1 – Standart Verim: En düşük sınıf; çoğu pazarda yeni satışta geride kalmıştır.
  • IE2 – Yüksek Verim: Orta seviye verim.
  • IE3 – Premium Verim: Bugün pek çok güçte yasal asgari seviye.
  • IE4 – Süper Premium Verim: IE3'ün üzerinde, kayıpları daha da azaltan sınıf.
  • IE5 – Ultra Premium Verim: En üst sınıf; kayıpları en aza indirir.

Rakam büyüdükçe verim artar ve kayıplar azalır. IE3 sınıfının pratik özelliklerini daha ayrıntılı incelemek için IE3 elektrik motorları içeriğimize göz atabilirsiniz.

Yüksek Verim Nasıl Elde Edilir?

Bir motorun verimini yükseltmek, içindeki kayıpların her birini azaltmakla mümkündür. Üreticiler bunu çeşitli yollarla başarır:

  • Stator oluklarında daha fazla ve yüksek iletkenlikte bakır kullanarak bakır kayıplarını düşürmek.
  • İnce ve düşük kayıplı silisyum çelik saçlarla demir (nüve) kayıplarını azaltmak.
  • Rotor barlarını ve malzemesini optimize ederek rotor kayıplarını geriletmek.
  • Aerodinamik fan ve düşük sürtünmeli rulmanlarla mekanik kayıpları azaltmak.

Bu iyileştirmeler nedeniyle yüksek verimli motorlar genellikle aynı güçteki düşük sınıf motordan biraz daha fazla aktif malzeme barındırır ve bu nedenle daha ağırdır.

Teknik Özellikler ve Standart Yapı

Yüksek verimli motorlar 400V / 50Hz üç fazlı şebeke için tasarlanır ve geniş bir güç bandını kapsar. Kutup sayısına göre devir belirlenir: 2 kutuplu 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron devirde çalışır; gerçek devir kayma nedeniyle bu değerlerin biraz altındadır. Yalıtım F sınıfı (155 °C), koruma genellikle IP55, çalışma rejimi S1 sürekli çalışmadır. Rotor, bakım gerektirmeyen sincap kafesli yapıdadır. Mekanik dayanımın önemli olduğu uygulamalarda pik döküm gövde, alüminyuma göre daha uzun ömür sağlar.

Basit Bir Tasarruf Örneği

Verimin etkisini somutlaştırmak için kaba bir örnek yapalım. 22 kW gücünde, yılda 6000 saat çalışan bir motorda, bir alt sınıftan bir üst sınıfa geçmek yaklaşık 1 puanlık verim kazancı sağlayabilir. Bu küçük yüzde farkı, çıkış gücüne ve çalışma saatine oranlandığında yılda yüzlerce kilovat-saat tasarruf anlamına gelir. Güç ve çalışma saati arttıkça bu rakam katlanır; bu yüzden sürekli çalışan büyük motorlarda verim sınıfının bir basamak yükseltilmesi çoğu zaman hızla geri kazanılan bir karardır.

Güç Katsayısı (cos φ) ve Reaktif Yük

Verim kadar önemli bir başka kavram da güç katsayısıdır (cos φ). Bir motor şebekeden hem aktif hem de reaktif güç çeker; reaktif güç iş üretmez ama şebekeyi ve kabloları yükler. Yüksek verimli motorlar genellikle daha iyi bir güç katsayısına sahiptir, bu da hem hat kayıplarını azaltır hem de kompanzasyon ihtiyacını düşürür. Motorun düşük yükte çalıştırılması güç katsayısını ciddi şekilde düşürdüğünden, doğru boyutlandırma burada da önem kazanır. İşletmede reaktif güç cezasıyla karşılaşmamak için güç katsayısı izlenmeli ve gerektiğinde kondansatör grubuyla kompanzasyon yapılmalıdır.

Yüksek Verimli Motorda Bakımın Rolü

Bir motorun verimi, fabrikadan çıktığı andaki değerinde sabit kalmaz; bakımsızlık zamanla verimi düşürür. Kirlenen soğutma kanatları ısı atımını zorlaştırır, eskiyen rulmanlar sürtünme kayıplarını artırır, bozulan hizalama mekanik kayıpları büyütür. Bu nedenle yüksek verimli bir motordan en iyi verimi almak için düzenli bakım şarttır: rulman yağlaması, soğutma yüzeylerinin temizliği, kaplin hizasının kontrolü ve yalıtım direnci ölçümü periyodik olarak yapılmalıdır. İyi bakılan bir yüksek verimli motor, ömrü boyunca beyan edilen verim değerine yakın çalışmaya devam eder ve enerji tasarrufu beklentisini gerçek anlamda karşılar.

Verim Eğrisi ve Kısmi Yük Davranışı

Bir motorun verimi tek bir sayı değildir; yüke göre değişen bir eğridir. Çoğu asenkron motor en yüksek verimini anma yükünün yaklaşık yüzde 75 ila 100 arasında verir; bu aralığın çok altında çalışıldığında verim düşmeye başlar. Bu nedenle motoru gereğinden büyük seçip sürekli düşük yükte çalıştırmak, yüksek verim sınıfının avantajını büyük ölçüde yok eder. Doğru yaklaşım, gerçek yük talebini ölçmek ve motoru bu talebe yakın boyutlandırarak verim eğrisinin tepe noktasında çalıştırmaktır. Değişken yüklü uygulamalarda ise motoru bir sürücüyle eşleştirmek, farklı çalışma noktalarında dahi yüksek verimi korumaya yardımcı olur. Verim eğrisinin bu davranışını anlamak, satın alma kararını sahadaki gerçek tasarrufa dönüştürmenin anahtarıdır.

Doğru Verimli Motoru Seçerken

Yüksek verimli bir motor seçerken yalnızca verim sınıfına değil; gerekli güç ve devre, yük profiline, montaj biçimine (B3/B5/B14), koruma sınıfına ve gövde malzemesine de bakmak gerekir. Değişken yüklü uygulamalarda yüksek verimli motoru bir değişken hız sürücüsüyle birlikte kullanmak, tasarrufu daha da artırır. Asenkron motorların çalışma prensibini daha iyi kavramak için asenkron AC motorlar yazımız faydalı olacaktır. DRG olarak farklı verim sınıflarındaki motorları İzmir merkezli olarak tedarik ediyor, uygulamanıza en uygun verim ve güç kombinasyonunun belirlenmesinde teknik destek sunuyoruz.
