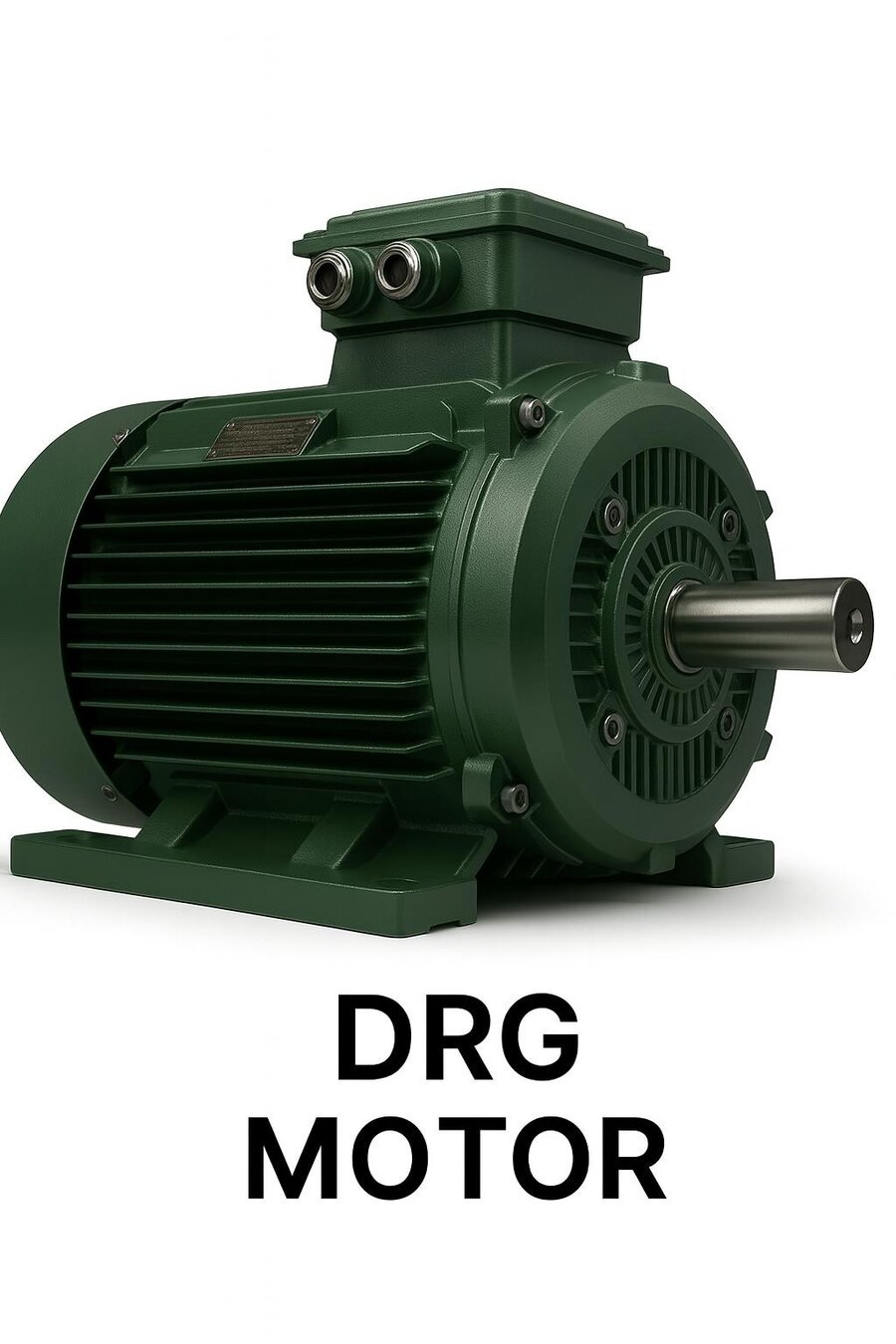

IE3 Premium verim sınıfı, IEC 60034-30-1 standardında sanayi motorları için bugün en yaygın referans noktasıdır. İzmir merkezli olarak tedarik ettiğimiz IE3 elektrik motorları, bir önceki IE2 sınıfına göre daha düşük kayıplarla çalışır ve uzun vadede belirgin enerji tasarrufu sağlar. Bu yazıda IE3 sınıfının teknik karakteristiğini, hangi uygulamalar için uygun olduğunu ve doğru seçimin nasıl yapılacağını ele alıyoruz.

IE3 Premium Verim Ne Anlama Gelir?

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar beş verim sınıfında tanımlar. IE3, "Premium verim" seviyesidir ve birçok güç aralığında Avrupa düzenlemeleriyle asgari zorunlu sınıf haline gelmiştir. IE3 motorlar, IE2 muadiline göre kayıpları belirgin biçimde azaltır; bu da aynı mil gücü için şebekeden daha az elektrik çekilmesi demektir.

  • IE1 – Standart verim
  • IE2 – Yüksek verim
  • IE3 – pek çok güç aralığında yasal asgari eşik olarak konumlanan Premium kademe
  • IE4 – Super Premium verim
  • IE5 – Ultra Premium verim

IE3'ün IE2'ye Göre Avantajları

Bir IE3 motorun IE2 kardeşinden ayrıldığı nokta, sargıdaki bakır kesitinin büyütülmesi, stator paketinde düşük kayıplı silisli sacın kullanılması ve hava aralığı geometrisinin ince ayarıdır. Bu üç müdahale birlikte joule ve demir kayıplarını aşağı çeker; sonuçta motor şebekeden çektiği gücün daha büyük kısmını mile aktarır, geri kalan ısı yükü azalır. Daha az ısınan bir sargı, izolasyon malzemesinin yaşlanmasını yavaşlatır ve rulman gresinin ömrünü uzatır.

Standart Teknik Özellikler

Sahada en sık talep edilen IE3 gövdelerinin elektriksel ve mekanik künyesi genel hatlarıyla aşağıdaki gibidir:

  • 0,55 kW ile 355 kW arası güç aralığı
  • 400V / 50Hz üç fazlı besleme
  • F sınıfı yalıtım (155°C dayanım)
  • IP55 gövde koruması: dış kaynaklı toz birikimine ve her açıdan gelen su jetine karşı kapalı yapı
  • S1 sürekli çalışma rejimi
  • 2, 4 ve 6 kutuplu seçenekler (3000 / 1500 / 1000 d/d)

Kutup Sayısı ve Devir Seçimi

IE3 motorlar farklı kutup sayılarıyla tedarik edilir ve devir seçimi uygulamaya göre yapılır. 50 Hz'de 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner. Gerçek devir, kayma (slip) nedeniyle bu değerlerin biraz altındadır. Yüksek devirli pompalar için 2 kutuplu, dengeli yük için 4 kutuplu, yavaş ve yüksek tork isteyen konveyör ve kırıcılar için 6 kutuplu tasarımlar tercih edilir.

Gövde Malzemesi: Pik Döküm ve Alüminyum

IE3 motorlar uygulamaya göre alüminyum veya pik döküm gövdeli olabilir. Alüminyum gövde hafiftir ve küçük güçlerde, ısı atımının önemli olduğu yerlerde avantaj sağlar. Pik döküm gövde ise titreşim sönümleme ve mekanik dayanım açısından üstündür; ağır sanayi, yüksek devir ve zorlu ortamlar için tercih edilir. Doğru malzeme seçimi, motorun çalışma ömrünü ve gürültü seviyesini doğrudan etkiler.

Enerji Tasarrufu Hesabı

IE3 sınıfının asıl değeri uzun vadeli işletme maliyetinde ortaya çıkar. Bir motorun toplam yaşam maliyetinin büyük bölümü tükettiği elektrikten oluşur. Sürekli çalışan bir IE3 motor, IE2 muadiline göre yılda yüzlerce hatta binlerce kilovatsaat tasarruf sağlayabilir. Örneğin 22 kW'lık bir motor yılda 6000 saat çalıştığında, sınıf farkından doğan verim kazancı kısa sürede satın alma farkını karşılar.

Tipik Uygulama Alanları

Bu verim sınıfının kapsadığı uygulama yelpazesi oldukça geniştir; öne çıkan başlıkları şöyle sıralayabiliriz:

  • Santrifüj ve dalgıç pompalar
  • Havalandırma ve aspirasyon fanları
  • Bant ve zincirli konveyörler
  • Hava kompresörleri
  • Kırıcı, değirmen ve karıştırıcılar

Sincap kafesli rotorun manyetik alanı nasıl yakaladığını ve kayma üzerinden torkun nasıl doğduğunu adım adım görmek isterseniz asenkron AC motorlar yazımız konuyu daha derinlemesine ele alıyor.

Montaj ve Bağlantı Tipleri

IE3 motorlar B3 (ayaklı), B5 (büyük flanş) ve B14 (küçük flanş) gibi farklı montaj tipleriyle tedarik edilir. Montaj tipi, motorun makineye nasıl bağlanacağını belirler ve sipariş öncesinde netleştirilmesi gereken bir parametredir. Pompa ve redüktör uygulamalarında flanşlı tipler, jeneratör ve genel tahrik uygulamalarında ise ayaklı tip yaygın olarak kullanılır.

IE3 ve Frekans İnvertörü Uyumu

IE3 motorlar sabit devirde doğrudan şebekeden çalışabildiği gibi, devir kontrolü gerektiren uygulamalarda frekans invertörü (VFD) ile birlikte de kullanılabilir. Özellikle değişken debili pompa ve fanlarda, devri yükün ihtiyacına göre ayarlamak ciddi enerji tasarrufu sağlar. İnvertörlü kullanımda motorun yalıtım sistemi gerilim piklerine maruz kaldığı için F sınıfı yalıtım önemli bir güvence sunar. Düşük devirlerde sürekli çalışacak motorlarda, soğutmanın yeterli kalması için zorlanmış havalandırma değerlendirilmelidir.

Bakım ve Uzun Ömür

IE3 motorların daha serin çalışması, bakım yükünü dolaylı olarak azaltır. Yine de düzenli rulman yağlaması, titreşim takibi, klemens bağlantılarının kontrolü ve sargı izolasyon direnci ölçümü, arızasız bir işletme için önemli koruyucu bakım adımlarıdır. Motorun montaj yüzeyinin düzgün ve titreşimsiz olması, hizalama hassasiyeti ve temiz çalışma ortamı; rulman ve sargı ömrünü doğrudan uzatan etkenlerdir.

Doğru Boyutlandırma: Aşırı Güç Seçmenin Bedeli

Yaygın bir yanlış uygulama, "ileride lazım olur" düşüncesiyle ihtiyaçtan büyük güçte motor seçmektir. Asenkron bir motor en yüksek verimini yükün yaklaşık yüzde 75-100 aralığında çalışırken verir; yarı yüke inildikçe verim ve güç katsayısı (cos φ) düşer. Bu nedenle 11 kW yeterken 18,5 kW motor takılan bir hatta, IE3 sınıfının kazandırdığı verim avantajı kısmen kaybolur, üstelik düşük güç katsayısı şebekeden çekilen reaktif gücü artırır. Doğru yaklaşım, gerçek mil gücünü ve yük profilini ölçmek, ardından buna en yakın standart kademeyi seçmektir.

  • Yük profilini gün boyunca ölçün; tepe değil ortalama yükü esas alın
  • Sık duran-kalkan uygulamalarda yol alma akımını ve atalet momentini hesaba katın
  • Değişken debili sistemlerde sabit büyük motor yerine frekans invertörlü çözümü değerlendirin

Soğutma, Gürültü ve Çalışma Ortamı

IE3 motorların daha düşük kayıpla çalışması, gövde sıcaklığının da düşmesi anlamına gelir; ancak bu, soğutmanın göz ardı edilebileceği anlamına gelmez. Standart IC411 tipi motorlarda soğutma, mil ucundaki pervanenin gövde kanatçıkları üzerinden hava üflemesiyle sağlanır. Bu yüzden motorun arka kapağındaki hava giriş ızgarasının toz, lif veya tahıl artığıyla tıkanmaması gerekir; tıkalı bir ızgara sargı sıcaklığını hızla yükseltir ve F sınıfı yalıtımın sağladığı marjı tüketir. Ortam sıcaklığının 40°C'yi aştığı kazan dairesi gibi yerlerde anma gücünde düşürme (derating) uygulanmalı, gerekirse zorlanmış havalandırmalı tip tercih edilmelidir. Gürültü hassasiyeti yüksek ortamlarda ise pik döküm gövdenin titreşim sönümleme avantajı ve düşük devirli kutup seçimi birlikte değerlendirilir.

İzmir'den IE3 Motor Tedariği

İzmir'in güçlü sanayi altyapısı içinde, IE3 verim sınıfındaki motorları geniş güç aralığında ve farklı montaj seçenekleriyle hızlı teslimat avantajıyla tedarik ediyoruz. Doğru motoru seçerken güç, devir, montaj tipi ve uygulamanın yük karakteristiği birlikte değerlendirilmelidir. İhtiyacınıza uygun IE3 motor çözümünü ve teknik desteği görüşmek için DRG Motor ile iletişime geçebilirsiniz.
