Sıcak ortamlarda çalışan bir elektrik motorunun ömrünü belirleyen en önemli unsur, sargılarını saran yalıtım malzemesinin ısıya ne kadar dayandığıdır. Sargı yalıtımı, motor içindeki bakır iletkenleri birbirinden ve gövdeden ayırarak kısa devreyi önleyen ince ama hayati bir katmandır. Bu katmanın ısıl dayanımı sınıflandırılmış olup, F sınıfı bugün endüstride en yaygın kullanılan standarttır. Aşağıda F sınıfı yalıtımın ne anlama geldiğini, hangi sıcaklıklarda güvenle çalıştığını ve sıcak hatlar için motor seçerken nelere dikkat edilmesi gerektiğini ayrıntılı ele alıyoruz.

Yalıtım Sınıfı Nedir ve F Sınıfı Neyi İfade Eder

Yalıtım sınıfı, sargı malzemesinin sürekli çalışma altında dayanabileceği maksimum sıcaklığı tanımlayan bir kategoridir. IEC 60085 standardı yalıtım malzemelerini A, E, B, F, H ve daha üst sınıflara ayırır. Her harf, malzemenin termal ömrünü makul tutarak (genellikle 20.000 saat üzeri) çalışabileceği bir referans sıcaklığa karşılık gelir. F sınıfı için bu referans sıcaklık 155 °C'dir. Yani sargının en sıcak noktası 155 °C'ye ulaştığında dahi yalıtım malzemesi bozulmadan beklenen ömrünü tamamlar.

  • B sınıfı: 130 °C
  • F sınıfı: 155 °C
  • H sınıfı: 180 °C

F sınıfı, B ile H arasında dengeli bir konumda durur. B sınıfına göre daha geniş bir termal pay sunarken, H sınıfının getirdiği ek malzeme maliyetine girmeden çoğu endüstriyel uygulamayı güvenle karşılar. Bu denge, F sınıfını standart asenkron motorların varsayılan tercihi haline getirmiştir.

Sıcaklık Yükselmesi ve Termal Pay Mantığı

Bir motorun gerçek sargı sıcaklığı üç bileşenden oluşur: ortam sıcaklığı, sıcaklık yükselmesi (rise) ve bir güvenlik payı. Standart hesapta ortam sıcaklığı 40 °C kabul edilir. F sınıfı yalıtımda izin verilen toplam sınır 155 °C olduğundan, geriye 115 °C'lik bir alan kalır. Bunun yaklaşık 105 °C'si sıcaklık yükselmesine, kalan 10 °C'si ise sargı içindeki en sıcak nokta için ayrılan paya tahsis edilir.

Burada önemli bir mühendislik tercihi devreye girer. Birçok kaliteli motor F sınıfı malzeme ile yalıtılmış olsa da, sıcaklık yükselmesi B sınıfı sınırında (yaklaşık 80 °C) tutulacak şekilde tasarlanır. "F yalıtım, B yükselme" olarak adlandırılan bu yaklaşım, sargıya kalıcı bir termal yedek bırakır. Pratikte bu, dalgalı yük, yüksek ortam sıcaklığı veya gerilim dengesizliği gibi durumlarda motorun zarar görmeden daha uzun dayanması anlamına gelir.

F Sınıfı Yalıtımda Kullanılan Malzemeler

F sınıfı bir motorda sadece tel emayesi değil, yalıtım sisteminin tamamı 155 °C dayanımına uygun seçilir. Sistem bir bütün olarak çalışır; en zayıf bileşen sınıfı belirler. Tipik bileşenler şunlardır:

  • Çift kat poliester-imid veya poliamid-imid emaye kaplı bakır sargı teli
  • Oluk yalıtımında Nomex benzeri aramid kağıtlar veya poliester-cam kompozit film
  • Faz arası yalıtım için ısıl dayanımı yüksek separatör tabakalar
  • Vakum altında emdirilen sınıf F empregnasyon vernikleri veya reçineleri

Vakumlu emdirme (VPI) işlemi, sargı boşluklarını reçineyle doldurarak hem mekanik sağlamlık hem de daha iyi ısı iletimi sağlar. Bu sayede sargıda biriken ısı gövdeye daha verimli aktarılır ve yerel sıcak noktalar azalır.

10 Derece Kuralı ve Ömür İlişkisi

Yalıtım malzemelerinin ömrü sıcaklıkla üstel olarak azalır. Endüstride yaygın kabul gören kurala göre, sürekli çalışma sıcaklığı sınıf değerinin 10 °C üzerine çıktığında yalıtım ömrü yaklaşık yarıya iner. Tersine, sınıf değerinin altında çalışan bir motorun ömrü belirgin biçimde uzar.

Bu ilişki, F sınıfı motoru neden olduğundan daha düşük yükle veya daha serin ortamda çalıştırmanın değerli olduğunu açıklar. 155 °C'lik malzemeyi sürekli 130 °C civarında çalıştırmak, sargı ömrünü kat kat artırır. Sıcak hatlarda çalışan tesisler için bu, beklenmedik motor arızalarının ve duruş maliyetlerinin azalması demektir.

Sıcak Ortamlarda Güç Düşürme (Derating)

Ortam sıcaklığı standart 40 °C'nin üzerine çıktığında, motorun sargısına ulaşan toplam sıcaklık da artar. Termal payı korumak için motorun anma gücünün altında çalıştırılması gerekir; buna güç düşürme denir. Yaklaşık bir rehber olarak:

  • 40 °C ortam: anma gücünün %100'ü
  • 50 °C ortam: yaklaşık %93'ü
  • 55 °C ortam: yaklaşık %87'si
  • 60 °C ortam: yaklaşık %82'si

Fırın çevresi, döküm tesisleri, cam fabrikaları, kazan daireleri ve tekstil ram makineleri gibi yüksek ortam sıcaklığına sahip alanlarda bu hesap atlanmamalıdır. Aksi halde nominal güçte seçilen bir motor, ortamın katkısıyla sargı sınırını aşar ve erken yanar. F sınıfı yalıtım bu noktada ek bir güvenlik tamponu sunar, ancak fizik kurallarının yerine geçmez.

Rakım, Soğutma ve Koruma Sınıfının Etkisi

Sargı sıcaklığını etkileyen tek değişken ortam sıcaklığı değildir. 1000 metre üzerindeki rakımlarda havanın yoğunluğu azaldığı için soğutma verimi düşer ve burada da ek güç düşürme gerekir. Motorun soğutma yöntemi de belirleyicidir; gövde üzerindeki kanatlı yüzey ve arka fan ile sağlanan IC411 tipi kendi kendine soğutma en yaygın çözümdür. Toz, lif veya nem barındıran ortamlarda IP55 koruma sınıfı, soğutma kanallarının tıkanmasını ve sargıya kir girmesini önleyerek dolaylı olarak termal performansı korur.

Sürekli ağır yükte çalışan veya frekans invertörü ile düşük devirlerde uzun süre kullanılan motorlarda, gövde fanı yeterli hava akışı sağlayamayabilir. Bu durumlarda bağımsız beslemeli zorlanmış soğutma fanı (IC416) tercih edilir; böylece motor devir ne olursa olsun sabit soğutma alır ve F sınıfı termal payı korunur.

Termal Koruma ve İzleme Yöntemleri

F sınıfı yalıtım, sargıyı belirli bir sıcaklığa kadar korur; ancak aşırı yük, faz kaybı veya soğutma arızası gibi durumlarda sıcaklığın bu sınırı aşmasını engellemek için ek koruma elemanları gerekir. Yaygın çözümler:

  • Termik aşırı yük rölesi: aşırı akımı algılayıp motoru devre dışı bırakır
  • PTC termistörler: sargı içine gömülü, ayar sıcaklığında direnci ani yükselen sensörler
  • PT100 sıcaklık sensörleri: sargı sıcaklığını sürekli ve hassas ölçer, izleme sistemlerine veri verir
  • Termostatlar (klikson): basit açma-kapama tipi termal anahtarlar

Özellikle kestirimci bakım uygulayan tesislerde PT100 sensörleri, sargı sıcaklığının zaman içindeki eğilimini izleyerek olası bir sorunu arıza oluşmadan önce haber verir. Bu da plansız duruşların önüne geçer.

Hangi Uygulamalarda F Sınıfı Yeterli, Hangilerinde H Gerekir

F sınıfı yalıtım; pompa, fan, konveyör, kompresör, kırıcı ve genel makine tahriki gibi geniş bir uygulama yelpazesinin standart ihtiyacını karşılar. Ortam sıcaklığının makul olduğu, yükün öngörülebilir olduğu çoğu hatta F sınıfı hem yeterli hem ekonomiktir. Ancak ortam sıcaklığının kalıcı olarak 55-60 °C üzerine çıktığı, sık sık marş yapılan ağır yük altında veya yüksek rakımlı tesislerde H sınıfı (180 °C) yalıtım daha güvenli bir tercih olur.

Doğru sınıf seçimi, ortam sıcaklığı, yük profili, devir aralığı ve çalışma rejiminin (S1 sürekli, S3 kesikli vb.) birlikte değerlendirilmesini gerektirir. Asenkron motorların çalışma prensibi ve sınıf seçimine dair daha fazla ayrıntı için asenkron AC motorlar içeriğimizi inceleyebilirsiniz.

Sıcak Hatlarınız İçin Doğru Motoru Birlikte Belirleyelim

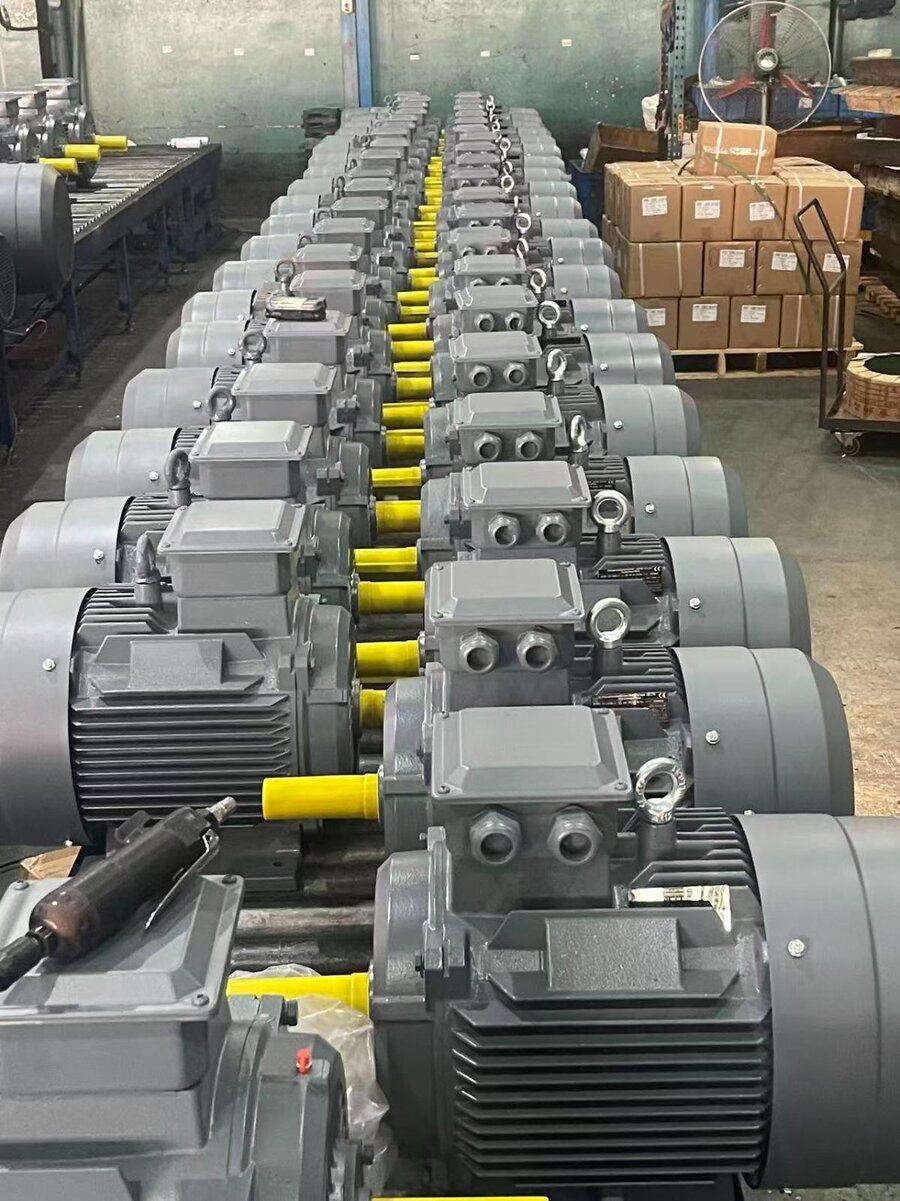

Yüksek sıcaklık, motor seçiminde göz ardı edilemeyecek bir değişkendir ve yalıtım sınıfı tek başına değil; güç düşürme, soğutma yöntemi ve termal koruma ile birlikte ele alındığında anlam kazanır. F sınıfı yalıtımlı DRG motorları, İzmir merkezli stoğumuzdan farklı güç ve montaj seçenekleriyle tedarik ediyor; sıcak ortam koşullarınıza uygun çözümü belirlemeniz için teknik desteğimizi sunuyoruz. Tesisinizdeki ortam sıcaklığını, yük tipini ve çalışma süresini paylaştığınızda, sargısının ömrünü koruyacak doğru sınıf ve güçte motoru birlikte seçebiliriz. Ürün gruplarımıza ve diğer rehberlerimize ana sayfamızdan ulaşabilirsiniz.
