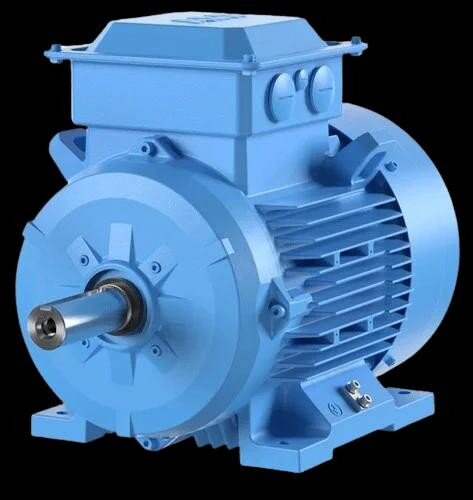

Ağır sanayi koşullarında yüksek güçte çalışan motorlar, hem mekanik zorlamaya hem de yoğun ısıya dayanacak bir gövde yapısı ister. Pik döküm yani dökme demir gövdeli motorlar, tam da bu nedenle yüksek kilovat seçeneklerinde tercih edilir. Sağlam yapısı, titreşim sönümleme kabiliyeti ve ısı dağıtma performansıyla bu motorlar, zorlu uygulamaların belkemiğini oluşturur. İzmir merkezli tedarik ağımız üzerinden geniş güç aralığında pik döküm gövdeli modelleri sunuyoruz.

Pik Döküm Gövdenin Üstün Yanları

Pik döküm, demir-karbon alaşımının kalıba dökülmesiyle elde edilen sağlam bir gövde malzemesidir. Alüminyum gövdeye kıyasla çok daha ağırdır, ancak bu ağırlık bir avantaja dönüşür: yüksek kütle, çalışma sırasında oluşan titreşimi sönümler ve motoru mekanik darbelere karşı dirençli kılar. Dökme demirin yüksek ısıl kütlesi, ani sıcaklık değişimlerinde gövdenin daha kararlı kalmasını sağlar. Bu özellikler, yüksek güçlü ve sürekli çalışan motorlarda gövdenin pik dökümden tercih edilmesinin başlıca nedenidir.

Pik Döküm ve Alüminyum Karşılaştırması

İki gövde malzemesinin kendine göre kullanım alanı vardır:

  • Mekanik dayanım: pik döküm darbe ve burulmaya karşı çok daha dirençli
  • Ağırlık: alüminyum hafif, pik döküm ağır ama daha kararlı
  • Titreşim sönümleme: pik döküm belirgin şekilde üstün
  • Isıl kütle: dökme demir ısıyı daha iyi yönetir
  • Korozyon: doğru boya ile pik döküm ağır ortamda uzun ömürlü

Düşük güçlerde alüminyum gövde yeterli olurken, yüksek kW seçeneklerinde mekanik yüklerin artması pik dökümü zorunlu hale getirir.

Yüksek kW Güç Kademeleri

Pik döküm gövdeli motorlar tipik olarak orta-üst güçten başlayıp 355 kW'a kadar uzanan kademelerde sunulur. Yaygın değerler 7,5 - 11 - 15 - 18,5 - 22 - 30 - 37 - 45 - 55 - 75 - 90 - 110 - 132 - 160 - 200 - 250 - 315 - 355 kW şeklinde sıralanır. Güç arttıkça gövde boyu (IEC frame) büyür; örneğin 132-355 kW arası modeller 280, 315 ve 355 gibi büyük boylarda üretilir. Bu kademelerde mil çapı, rulman boyutu ve klemens kutusu da güce orantılı olarak büyür.

Elektriksel Özellikler ve Verim

Standart besleme 400V / 50 Hz üç fazlıdır; yüksek güçlerde 690V veya çift gerilim sargı seçenekleri de mevcuttur. Devir kutup sayısına bağlıdır: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d. Verim açısından bu motorlar IEC 60034-30-1 standardına göre sınıflandırılır ve AB normları gereği 0,75-1000 kW aralığında en az IE3 sınıfı gerekir. Yüksek güçlü motorlarda verimin bir puan artması bile, sürekli çalışmada ciddi enerji tasarrufu anlamına gelir. Bu nedenle pik döküm gövdeli yüksek kW modeller çoğunlukla IE3 verim sınıfında tedarik edilir.

Koruma, Yalıtım ve Soğutma

Yüksek güçlü pik döküm motorlar standart olarak IP55 koruma sınıfındadır; toz ve su püskürtmesine karşı korunaklıdır. Sargı yalıtımı F sınıfı (155°C) olup genellikle B sınıfı sıcaklık artışıyla çalışacak şekilde tasarlanır, bu da yalıtım ömrünü uzatır. Çalışma rejimi S1 yani süreklidir. Soğutma genellikle IC411 yöntemiyle, mile bağlı dış fanın gövde kanatçıkları üzerinden hava üflemesiyle sağlanır. Dökme demir gövdenin yüzeyindeki dökme kanatçıklar ısı atma alanını artırarak motorun nominal yükte güvenle çalışmasına olanak tanır.

Bağlantı ve Montaj Seçenekleri

Pik döküm gövdeli motorlar farklı montaj biçimlerinde sunulur. B3 ayaklı tip, ağır makinelerin sağlam zemine cıvatayla sabitlenmesinde en yaygın olanıdır. B5 büyük flanşlı tip, redüktör veya pompa gövdesine doğrudan bağlantı için kullanılır. B35 ise hem ayak hem flanş içeren kombine tiptir ve yüksek güçlerde ek mekanik kararlılık sağlar. Yüksek kW motorlarda klemens kutusu büyük kesitli kabloları alacak şekilde geniş tasarlanır ve yıldız-üçgen ya da soft starter ile yol verme için uygun bağlantı yapısı sunulur.

Tipik Uygulama Alanları

Pik döküm gövdeli yüksek güçlü motorlar, mekanik yükün ve sürekliliğin yoğun olduğu ağır sanayi uygulamalarında görev alır:

  • Büyük santrifüj ve dalgıç pompalar
  • Endüstriyel fanlar ve aspiratörler
  • Konveyör ve ağır taşıma hatları
  • Kırıcılar, değirmenler ve öğütücüler
  • Kompresörler ve soğutma sistemleri
  • Çimento fabrikaları, maden ocakları ve metal işleme hatları

Bu uygulamaların çoğunda motor doğrudan şebekeden ya da bir sürücü üzerinden tork üreterek ağır yükleri hareket ettirir.

Yüksek Güçte Doğru Seçimin Önemi

Yüksek kW pik döküm motor seçerken güç değerinin yanı sıra yol verme yöntemi, yükün atalet momenti ve çalışma süresi birlikte değerlendirilmelidir. Aşırı büyük seçilen motor gereksiz yatırım ve düşük yük veriminde çalışma demektir; küçük seçilen motor ise sürekli zorlanır ve ömrü kısalır. Yükün başlangıç torku, günlük çalışma süresi ve ortam koşulları netleştirildiğinde doğru güç, gövde boyu ve montaj tipi birlikte belirlenir. Doğru kademe ve teknik uygunluğun belirlenmesinde DRG Motor ekibi olarak destek veriyoruz.

Yol Verme Yöntemleri

Yüksek güçlü motorlarda kalkış akımı nominal akımın katları seviyesine çıktığından, doğrudan yol verme her zaman uygun değildir. Bu nedenle pik döküm gövdeli yüksek kW motorlarda yıldız-üçgen yol verme, soft starter ya da frekans inverteri ile kademeli kalkış yaygın olarak tercih edilir. Yıldız-üçgen yöntemi kalkış akımını yaklaşık üçte birine indirir; soft starter ise gerilimi rampa şeklinde yükselterek mekanik darbeyi azaltır. Yükün atalet momenti büyükse, kalkış süresi ve termik zorlanma hesaba katılarak uygun yol verme yöntemi seçilmelidir.

Bakım ve Servis Kolaylığı

Pik döküm gövde, ağır sanayi koşullarında uzun servis ömrü için tasarlanmıştır. Rulmanların belirtilen aralıklarla yağlanması, yüksek güçlü motorlarda ömrü doğrudan etkiler; birçok büyük model gres nipeli ile yerinde yağlamaya olanak tanır. Gövde kanatçıklarının ve fan kapağının temiz tutulması, soğutma performansını korur. Sağlam dökme demir yapı, gerektiğinde rulman ve sargı bakımının tesiste yapılmasına imkân verir; bu da büyük motorlarda toplam servis maliyetini düşürür. Düzenli titreşim ve sıcaklık takibi ile arızalar erken aşamada fark edilir.

Çift Gerilim ve Özel Seçenekler

Yüksek kW pik döküm motorlar, farklı şebeke koşullarına uyum sağlayacak seçeneklerle tedarik edilebilir. 400V / 690V çift gerilim sargı, motorun hem alçak gerilim panosundan hem de yüksek gerilim hattından beslenebilmesine olanak tanır; bu, yıldız-üçgen yol vermede de esneklik sağlar. İhtiyaca göre PTC veya PT100 termik sensörler sargıya gömülerek sıcaklık koruması güçlendirilebilir. Yağmur ve toz yoğun ortamlar için ek koruma kapakları, denizel veya kimyasal ortamlar için özel boya sistemleri sunulur. Ağır kalkış gerektiren uygulamalarda güçlendirilmiş rulman ve takviyeli mil seçenekleri tercih edilebilir. Uygulamanızın gerektirdiği donanım detayları netleştirildiğinde, en uygun konfigürasyonu birlikte belirleriz.
