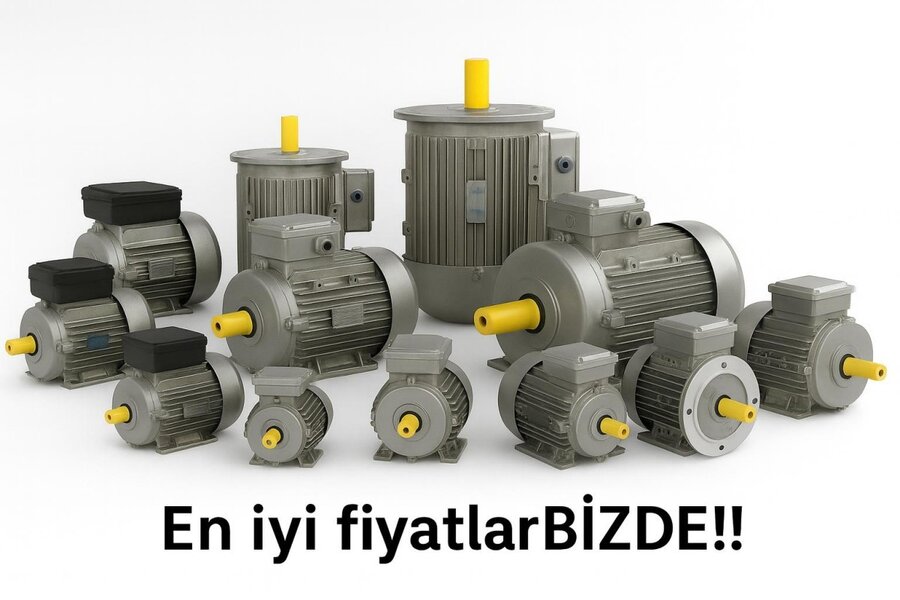

Yüksek kW elektrik motoru, büyük ölçekli sanayi tesislerinin enerji yoğun makinelerini ve ağır hizmet uygulamalarını tahrik eden temel güç kaynağıdır. Kırıcı, değirmen, büyük pompa, kompresör ve fan sistemleri gibi sürekli ve yüksek yükle çalışan ekipmanlar, gücü kararlı şekilde verebilen büyük motorlar gerektirir. Bu yazıda yüksek güçlü motorların yapısını, seçim kriterlerini ve işletme maliyetini tüm yönleriyle ele alıyoruz. 50 kW üzerindeki tüm güç sınıflarını İzmir merkezli olarak tedarik ediyoruz.

Yüksek kW Motor Ne Anlama Gelir?

Yüksek kW segmenti, genellikle 50 kW'tan başlayıp 355 kW'a kadar uzanan güç aralığını ifade eder. Bu sınıftaki motorlar, küçük güçlü emsallerine göre çok daha büyük gövde, daha kalın bakır sargılar ve güçlendirilmiş yataklarla üretilir. Yüksek güç, yüksek tork ve yüksek akım anlamına gelir; bu da kalkış, soğutma ve mekanik bağlantı konularında özel mühendislik gerektirir.

  • Tipik güç aralığı: 50 - 355 kW
  • Besleme: 400V / 50 Hz; büyük güçlerde 690V veya 400/690V sargı
  • Devir seçenekleri: 2 kutup 3000 d/d, 4 kutup 1500 d/d, 6 kutup 1000 d/d

Sincap Kafesli Asenkron Yapı

Yüksek kW motorların büyük çoğunluğu üç fazlı sincap kafesli asenkron yapıdadır. Bu yapıda dönen alan, statorda oluşturulur ve rotordaki iletken çubuklarda akım indükleyerek tork üretir. Rotor hızı, senkron hızın hafifçe altında kalır; bu fark kaymadır (slip). Fırça ve kolektör bulunmadığı için bakım ihtiyacı düşüktür ve yapı son derece dayanıklıdır. Çalışma prensibinin ayrıntısını asenkron AC motorlar yazımızda bulabilirsiniz.

Tork, Devir ve Kutup Sayısı İlişkisi

Aynı güçteki iki motor, kutup sayısı farklı olduğunda tamamen farklı davranır. Güç sabitken devir düştükçe motorun ürettiği tork artar; çünkü güç, tork ile açısal hızın çarpımıdır. Bu yüzden 6 kutuplu 1000 d/d bir motor, aynı kW'taki 2 kutuplu 3000 d/d motora göre üç kat daha yüksek nominal tork verir. Yüksek güçlü uygulamalarda kutup seçimi, tahrik edilen yükün devir ihtiyacına göre yapılır:

  • 2 kutup: yüksek devirli santrifüj kompresör ve blower hatları
  • 4 kutup: en dengeli tip; konveyör, orta basınç pompa ve genel makine
  • 6 ve 8 kutup: değirmen, kırıcı ve karıştırıcı gibi yüksek torklu yavaş yükler

Yanlış kutup seçimi, motorun ya sürekli aşırı akım çekmesine ya da boşta kapasitesini kullanamamasına yol açar; bu nedenle yük eğrisi ile motor eğrisinin örtüşmesi önemlidir.

Gövde, Soğutma ve Koruma

Yüksek güçlü motorlarda gövde malzemesi neredeyse her zaman pik döküm (gri dökme demir) olur. Pik döküm, ağır sanayinin darbe ve titreşim içeren ortamlarında üstün dayanım ve yüksek ısı kapasitesi sağlar. Soğutma genellikle gövdeye monte fanla yapılan yüzey soğutmasıdır (IC411); çok yüksek güçlerde ek tahrikli fan kullanılır.

  • Koruma sınıfı: IP55 standart; tozlu/ıslak ortamda IP56/IP65
  • Yalıtım sınıfı: F (155 °C), B sınıfı sıcaklık artışı
  • Çalışma rejimi: S1 sürekli; 7/24 hatlar için uygun

Kalkış ve Hız Kontrolü

Büyük güçte rotorun atalet momenti fazladır; bu yüzden motor harekete geçerken kısa süreli ama çok yüksek bir akım çeker. Korumasız bir kalkışta bu akım, aynı baradan beslenen diğer cihazların gerilimini düşürebilir ve sigortaları zorlayabilir. Çözüm, akımı kademeli artıran bir yol verme yöntemidir. Düşük kalkış torku yeten yüklerde yıldız-üçgen anahtarlama ekonomik bir seçenektir; daha hassas geçiş için yumuşak yol verici tercih edilir. Pompa ve fan gibi değişken debili işlerde ise frekans invertörü (VFD) hem yumuşak rampa sağlar hem de düşük debide motoru yavaşlatarak elektriği önemli ölçüde azaltır.

Montaj Tipleri

Yüksek güçlü motorlar uygulamaya göre farklı bağlantı biçimlerinde sunulur. Ayaklı (B3) tip kayış-kasnak ve kaplin bağlantılı sistemlerde, flanşlı (B5/B14) tipler pompa ve redüktör doğrudan bağlantılarında kullanılır. B35 (ayaklı + flanşlı) kombinasyonu, ağır yüklerde hem destek hem hizalama avantajı sağladığı için büyük güçlerde yaygındır.

Uygulama Alanları

Yüksek kW motorlar, enerjinin yoğun kullanıldığı tüm ağır süreçlerde yer alır:

  • Maden ve çimento: kırıcı, bilyalı değirmen, bantlı konveyör
  • Su yönetimi: yüksek debili santrifüj ve dalgıç pompalar
  • Havalandırma: büyük aksiyal ve radyal fanlar, blowerlar
  • Basınçlı hava üretimi: vidalı kompresörler ve büyük debili blower üniteleri
  • Ağır makineler: presler, hat tahrikleri, mikserler

İşletme Maliyeti ve Verim

Yüksek güçte verim, işletme maliyetinin en büyük belirleyicisidir. IEC 60034-30-1 standardına göre IE3 premium verim, yüksek kW motorlarda artık standart beklentidir. Örneğin 200 kW bir motor yılda 6000 saat çalıştığında, yüzde 1 verim farkı yaklaşık 12.000 kWh tasarruf demektir. Bu nedenle yüksek güçlü bir motorda verim sınıfını yükseltmek, ilk yatırımı kısa sürede geri kazandırır. Toplam maliyeti değerlendirirken etiket fiyatının yanında ömür boyu enerji giderini de hesaba katmak gerekir.

Güç Faktörü ve Şebeke Yükü

Yüksek kW motorların işletmeye etkisi yalnızca aktif güç tüketimiyle sınırlı değildir; çektikleri reaktif güç de şebeke faturasını ve trafo kapasitesini doğrudan etkiler. Asenkron motorlar mıknatıslanma için endüktif reaktif güç çeker ve bu, güç faktörünün (cos φ) düşmesine neden olur. Büyük tesislerde reaktif güç ceza eşiğini aşmamak için kompanzasyon panoları kullanılır. Motor tam yükte çalışırken güç faktörü yüksek kalır; ancak motor sürekli düşük yükte çalıştırılırsa cos φ belirgin biçimde düşer. Bu yüzden yüksek güçlü motoru gereğinden büyük seçmek, hem ilk yatırımı hem de reaktif yükü artıran bir hata olur. Doğru güçte motor, hem mekanik hem elektriksel açıdan dengeli bir işletme sağlar.

Yataklama ve Mil Tasarımı

Büyük motorlarda mil ve yatak tasarımı, ömrü doğrudan belirleyen unsurlardandır. Yüksek tork aktaran mil, hem burulma hem de kayış gerginliğinden gelen radyal kuvvetlere dayanacak çapta tasarlanır. Kayış-kasnak tahriklerinde mile gelen yan yük yüksek olduğundan, bu uygulamalarda silindirik makaralı yatak tercih edilir; kaplinli doğrudan tahriklerde ise bilyalı yatak yeterlidir. Çok yüksek güçlerde tahrik ucu ve karşı uç yataklarından biri yüzer (serbest) bırakılarak milin ısıl genleşmesine izin verilir. Yatak gresinin doğru tip ve miktarda olması, gres kanallarının tıkanmaması ve yeniden gresleme aralığına uyulması, sıcak yatak ve erken aşınma sorunlarını önler.

Bakım ve Güvenilirlik

Bu güç sınıfında bir motorun habersizce durması, tüm üretim zincirini etkileyebileceği için bakım anlayışı reaktiften kestirimciye kayar. Periyodik olarak yatak titreşimi ölçülür; titreşim spektrumundaki değişim, balanssızlık ya da yatak aşınmasını henüz arıza oluşmadan haber verir. Sargıların yalıtım sağlığı belirli aralıklarla megger ile sınanır, yatak gresi üreticinin verdiği saat aralığına göre yenilenir. Fan kapağı ile soğutma kanatları arasındaki birikintinin temizlenmesi de motorun ısı atımını koruyarak sargı ömrünü uzatır.

Tesisinize Uygun Motoru Birlikte Belirleyelim

Doğru yüksek kW motor seçimi; güç, devir, çalışma rejimi, kalkış sıklığı ve tahrik edilen yükün karakteristiğine bağlıdır. Pompa ve fan gibi kareli tork yükleri ile kırıcı gibi sabit tork yükleri farklı yaklaşımlar gerektirir. Uygulamanızın yük profilini ve çalışma koşullarını paylaştığınızda, en uygun gövde ve verim sınıfını birlikte belirleyebiliriz. Stok, teknik destek ve hızlı tedarik için drgmotor.com üzerinden bize ulaşın.
