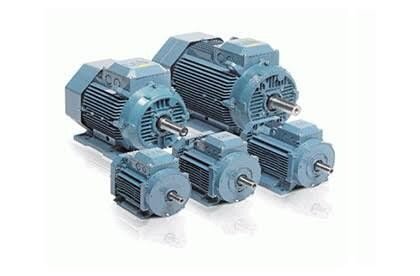

Bir motorun etiketinde IE3 ibaresinin yer alması, o ürünün gerçekte ne kadar dayanıklı ve verimli çalışacağını tek başına anlatmaz. Verim sınıfı yalnızca belirli bir çalışma noktasında ölçülen bir değerdir; sahada karşımıza çıkan asıl performans ise sac kalitesi, sargı işçiliği, rulman seçimi ve montaj toleranslarının toplamından doğar. Aynı verim sınıfına sahip iki motor, yıllar içinde tamamen farklı arıza ve enerji profilleri sergileyebilir. Bu yazıda IE3 bir motorda "yüksek kalite" kavramının hangi somut unsurlara dayandığını teknik ayrıntılarıyla ele alıyoruz.

Verim Sınıfı Etiketinin Ardındaki Gerçek

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar derecelendirir. IE3 sınıfı, premium verim seviyesini tanımlar ve birçok ülkede 0,75 kW üzeri motorlar için asgari zorunluluk haline gelmiştir. Ancak standart, verimi yalnızca tam yük ve belirli bir sıcaklıkta ölçer. Gerçek tesislerde motor çoğu zaman yarı yükte, dalgalı şebeke geriliminde ya da yüksek ortam sıcaklığında çalışır. Yüksek kaliteli bir IE3 motor, bu kısmi yük bölgesinde de verimini koruyacak şekilde tasarlanır; ucuz bir muadil ise yalnızca test noktasında sınıfı yakalar, gerçek işletmede daha fazla kayıp verir.

  • IE3 verim değeri 4 kutuplu (1500 d/d) bir 7,5 kW motor için tipik olarak %90 civarındadır.
  • Kayıpların büyük kısmı bakır (sargı) ve demir (sac) kayıplarından oluşur.
  • Kısmi yük verimi, çoğu uygulamada toplam enerji tüketimini belirleyen asıl etkendir.

Sac Malzemesi ve Demir Kayıpları

Stator ve rotor paketini oluşturan silisli çelik sacın kalitesi, verim farkının en belirleyici noktasıdır. Kaliteli motorlarda düşük kayıplı, ince (genellikle 0,5 mm veya daha ince) ve yüksek silis içerikli saclar kullanılır. Bu saclar histerezis ve girdap akımı kayıplarını azaltarak demir kaybını düşürür. Ucuz üretimde daha kalın ve yüksek kayıplı sac tercih edildiğinde, etikette IE3 yazsa bile motor ısınır ve verim eğrisi tam yük dışında hızla bozulur. Sac paketlerinin presleme ve paketleme kalitesi de hava aralığının düzgünlüğünü etkiler; düzensiz hava aralığı manyetik dengesizlik ve gürültü doğurur.

Sargı, Bakır ve Yalıtım Sınıfı

Sargıda kullanılan bakırın kesiti ve dolgu oranı, bakır kayıplarını doğrudan belirler. Yüksek kaliteli bir IE3 motorda oluk dolgu oranı yüksek tutulur, böylece aynı güçte daha az ısı üretilir. Yalıtımda F sınıfı (155 °C) malzeme standarttır; iyi tasarlanmış motorlar F sınıfı yalıtımı B sınıfı sıcaklık artışıyla (yaklaşık 80 K) kullanır. Bu, yalıtım için ciddi bir termal rezerv bırakır ve motorun ömrünü uzatır. Sargı bağlantıları, vernik emdirme kalitesi ve faz arası yalıtım, nem ve titreşim altında uzun ömrü belirleyen ayrıntılardır.

  • F sınıfı yalıtım + B sınıfı sıcaklık artışı = uzun yalıtım ömrü ve aşırı yük toleransı.
  • Yüksek oluk dolgu oranı bakır kaybını ve sargı sıcaklığını azaltır.
  • Vakum vernik emdirme, nemli ortamlarda sargıyı korur.

Rotor Tasarımı ve Kayma

IE3 motorların büyük çoğunluğu sincap kafesli asenkron rotor kullanır. Rotor çubuklarının döküm kalitesi (alüminyum veya bakır kafes) kayıpları ve kaymayı etkiler. Kayma (slip), rotor hızının senkron hızdan farkıdır; verimli bir motorda kayma düşüktür çünkü rotor kayıpları azaltılmıştır. 4 kutuplu bir motorun senkron hızı 50 Hz'de 1500 d/d iken, yük altında 1450-1480 d/d aralığında döner. Kaliteli rotor dökümünde boşluk ve çatlak bulunmaz; aksi halde lokal ısınma ve dengesizlik ortaya çıkar. Asenkron çalışma prensibinin ayrıntıları için asenkron AC motorlar içeriğimiz konuyu daha geniş açıklar.

Gövde, Koruma Sınıfı ve Mekanik Sağlamlık

Gövde malzemesi motorun ısı dağıtımını ve mekanik dayanımını belirler. Pik döküm gövde, ağırdır ancak titreşim sönümleme ve mekanik darbe dayanımı bakımından üstündür; ağır sanayi, kırıcı ve kompresör uygulamalarında tercih edilir. Alüminyum gövde ise hafiftir ve ısıyı hızlı atar, daha küçük güçlerde ve taşınabilir uygulamalarda avantajlıdır. Yüksek kaliteli IE3 motorlar genellikle IP55 koruma sınıfıyla sunulur; bu, toza karşı tam koruma ve her yönden gelen su püskürtmesine karşı dayanım anlamına gelir. Tozlu, nemli endüstriyel ortamlarda IP55 alt sınır kabul edilir.

Rulman Seçimi ve Mekanik Ömür

Bir motorun pratikte en sık arıza veren parçası rulmandır. Kaliteli motorlarda markalı, doğru ön yüklenmiş ve uygun yağ türüyle dolu rulmanlar kullanılır. Yüksek devirli (2 kutuplu, 3000 d/d) uygulamalarda rulman ömrü ve yağlama daha kritiktir; düşük devirli (6 kutuplu, 1000 d/d) ağır yük uygulamalarında ise yük taşıma kapasitesi öne çıkar. Yeniden yağlanabilir rulman düzeneği, uzun servis aralıkları gereken tesislerde bakım maliyetini düşürür. Titreşim ve gürültü seviyeleri, rulman ve dengeleme kalitesinin doğrudan göstergesidir.

Bağlantı Biçimleri ve Uygulama Uyumu

Motorun mekanik bağlantı biçimi, sisteme entegrasyonunu belirler. B3 ayaklı montaj genel amaçlı kullanım için, B5 flanşlı bağlantı pompa ve redüktör birleşimi için, B14 küçük flanş ise kompakt makineler için tercih edilir. Doğru bağlantı tipi seçilmediğinde mil hizalama hataları, titreşim ve erken rulman aşınması ortaya çıkar.

  • B3 tipinde motor ayakları üzerinden zemine oturur; konveyör ve fan hatlarında yaygındır.
  • B5 seçeneğinde geniş flanş, mili pompa veya dişli kutusuna doğrudan eşleme imkânı verir.
  • B14, dar yüzeyli küçük bir flanşla sıkışık makinelerin içine gömülü çalışmaya uygundur.

Çalışma Rejimi ve Güç Aralığı

S1 sürekli çalışma rejimi, motorun nominal yükte sınırsız süre çalışabilmesi demektir ve çoğu endüstriyel IE3 motor bu rejim için tasarlanır. Sık duruş-kalkışlı veya değişken yüklü uygulamalarda farklı çalışma rejimleri devreye girer ve motorun termal davranışı yeniden değerlendirilir. Standart IE3 ürün gamı genellikle 0,55 kW ile 355 kW arasında, 400V/50Hz besleme için sunulur. Doğru güç seçimi, hem aşırı boyutlandırmanın getirdiği gereksiz maliyeti hem de yetersiz seçimin yol açtığı aşırı ısınmayı önler.

Enerji Tasarrufu ve Toplam Sahip Olma Maliyeti

Bir motorun satın alma fiyatı, ömrü boyunca tükettiği enerjinin yanında küçük kalır. Sürekli çalışan bir motorda elektrik gideri, ilk yatırımın katlarına ulaşır. IE2'den IE3'e geçişte birkaç puanlık verim artışı bile, yılda binlerce saat çalışan bir 15 kW motorda kayda değer bir tasarruf sağlar. Örneğin yılda 6000 saat çalışan ve verimi 2 puan iyi olan bir motor, güç ve elektrik tarifesine bağlı olarak her yıl yüzlerce kWh fark yaratır. IE3 ve üzeri sınıfların avantajlarını IE3 elektrik motorları içeriğimizde sayısal örneklerle inceledik.

Doğru Tedarikçiyle Çalışmanın Önemi

Yüksek kaliteli bir IE3 motorun avantajı, ancak doğru seçim ve güvenilir tedarikle ortaya çıkar. İzmir merkezli olarak pompa, fan, konveyör, kompresör ve kırıcı gibi farklı uygulamalara uygun IE3 motorları stoktan tedarik ediyor; güç, kutup sayısı, bağlantı biçimi ve koruma sınıfı konusunda uygulamaya en uygun çözümü sunuyoruz. Etiket değerinin ötesinde, malzeme ve işçilik kalitesi yüksek ürünleri önceliklendirmek, uzun vadede hem arıza maliyetini hem de enerji giderini düşürür. Ürün yelpazemiz ve teknik destek için ana sayfamızı ziyaret edebilirsiniz.
