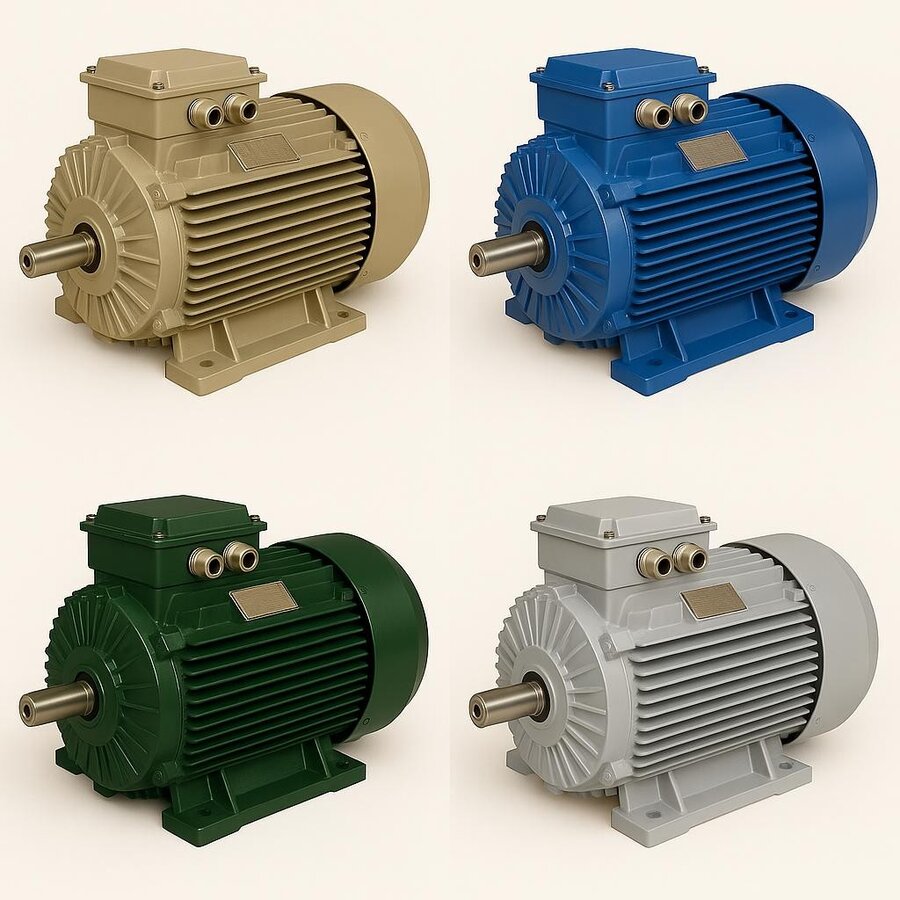

IE4 Süper Premium, IEC 60034-30-1 standardının tanımladığı verim kademelerinin günümüzde sahada yaygın olarak görülen en üst seviyesidir. Aynı güç ve devirde çalışan bir motoru ele aldığımızda, IE4 sınıfı bir ünite, IE3 muadiline kıyasla içsel kayıplarını gözle görülür biçimde azaltır ve bu fark yıl boyu çalışan tesislerde elektrik faturasına doğrudan yansır. Aşağıda IE4 motorların hangi teknik temellere dayandığını, nerede mantıklı olduğunu ve seçim sırasında nelere bakılması gerektiğini ayrıntılı biçimde ele alıyoruz.

IEC 60034-30-1 Verim Sınıfları İçinde IE4'ün Yeri

Verim sınıflandırması IE1'den IE5'e doğru basamaklanır: IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ultra premium kademesini ifade eder. Her basamak, belirli bir güç ve kutup sayısında ulaşılması gereken minimum verim yüzdesini tanımlar. IE4 kademesinde, örneğin 7,5 kW 4 kutuplu bir motorda nominal verim %91-92 bandının üzerine çıkar; aynı motor IE2 sınıfında yaklaşık %88-89 seviyesinde kalırdı. Aradaki bir-iki puanlık fark küçük gibi görünse de, sürekli yük altında çalışan bir ünitenin yıllık tüketiminde ciddi bir kayıp ya da tasarruf anlamına gelir.

Verimin Artması Fiziksel Olarak Nasıl Sağlanır

Bir motorun verimi, şebekeden çektiği elektrik enerjisinin ne kadarını mile mekanik güç olarak aktardığını gösterir; aradaki açık ise ısıya dönüşen kayıplardır. Süper premium kademeye çıkmanın yolu, bu ısı kayıplarını oluşturan kaynakları tek tek bastırmaktan geçer. Tasarımcı dört cephede aynı anda iyileştirme yapar:

  • Stator oluklarına daha fazla bakır yerleştirilerek sargı direnci ve dolayısıyla bakır kaybı azaltılır.
  • Düşük kayıplı, ince silisli elektrik sacı kullanılarak nüvedeki histerezis ve girdap akımı kayıpları bastırılır.
  • Rotor çubuk ve halka kesitleri büyütülerek sincap kafesli rotordaki direnç kaybı düşürülür.
  • Rulman ve fan tasarımı optimize edilerek mekanik kayıplar gerilir.

Bu iyileştirmeler genellikle daha fazla aktif malzeme demektir; bu nedenle IE4 motorlar aynı güçteki IE2 modellere göre bir miktar daha ağır ve hacimli olabilir.

Kutup Sayısı, Devir ve Kayma İlişkisi

Asenkron motorun senkron devri kutup sayısına bağlıdır. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner. Rotor, manyetik alanı yakalayamadığından her zaman bu değerin biraz altında, yani kaymalı çalışır. IE4 motorlarda kayma değeri düşük tutulur; çünkü kayma doğrudan rotor kaybıyla ilişkilidir. Düşük kayma, hem daha yüksek verim hem de daha kararlı bir devir anlamına gelir. Pompa ve fan gibi süreklilik isteyen uygulamalarda bu kararlılık önemli bir avantajdır.

Tipik Teknik Özellikler ve Yapı

Sahada tedarik ettiğimiz IE4 motorlar genellikle 400V / 50Hz üç fazlı beslemeye, F sınıfı yalıtıma ve IP55 koruma derecesine sahiptir. F sınıfı yalıtım, sargının 155 °C'ye kadar güvenli çalışmasına imkân tanır; IP55 ise toz girişine ve her yönden gelen su püskürtmesine karşı koruma sağlar. Çalışma rejimi çoğunlukla S1 sürekli çalışmadır; yani motor, nominal yükte kesintisiz olarak çalışacak şekilde tasarlanmıştır. Güç aralığı uygulamaya göre 0,55 kW'tan 355 kW'a kadar uzanır.

  • Gövde seçimi: ağır ve titreşimli ortamlarda dökme demir gövde tercih edilirken, taşınması ve montajı kolay olması istenen yerlerde hafif alüminyum gövde öne çıkar.
  • Bağlantı biçimi: B3 ayaklı, B5 flanşlı ve B14 küçük flanşlı seçenekler farklı montaj ihtiyaçlarına yanıt verir.
  • Rotor: fırça ve bilezik içermeyen kafes yapısı sayesinde ünite uzun yıllar müdahalesiz çalışır ve arıza olasılığı en aza iner.

Hangi Uygulamalarda IE4 Mantıklıdır

IE4 seçimi, çalışma saati ile doğrudan ilgilidir. Yılda birkaç yüz saat çalışan bir motorda verim farkının maliyete etkisi sınırlıdır; ancak günde 16-24 saat dönen bir pompada, fanda, kompresörde ya da konveyörde fark hızla anlam kazanır. Yüksek çalışma saatine sahip su pompaları, soğutma fanları, basınçlı hava kompresörleri ve sürekli üretim hatlarındaki taşıma sistemleri IE4'ten en çok faydalanan uygulamalardır. Kırıcı ve değirmen gibi ağır yüklü, uzun süreli çalışan ekipmanlarda da geri kazanım belirgindir.

Basit Bir Enerji Tasarrufu Hesabı

Verim farkının pratikte ne anlama geldiğini görmek için kaba bir örnek faydalı olur. 15 kW'lık bir motor düşünelim; IE2 sınıfında %89, IE4 sınıfında %93 verimle çalışsın. Çekilen güç verime bölünerek bulunur. IE2 ünite şebekeden yaklaşık 16,85 kW, IE4 ünite ise yaklaşık 16,13 kW çeker. Aradaki fark saatte yaklaşık 0,72 kW'tır. Bu motor yılda 6000 saat çalışırsa, fark 4320 kWh'a ulaşır. Elektrik birim fiyatıyla çarpıldığında, tek bir motordan yıllık kayda değer bir tasarruf çıkar; bir tesiste onlarca motor olduğu düşünüldüğünde toplam etki çok daha büyüktür.

Seçim ve Bakımda Dikkat Edilecekler

Doğru IE4 motoru seçerken yalnızca güce değil, devir, bağlantı tipi, gövde malzemesi ve montaj alanına da bakmak gerekir. Frekans konvertörü ile birlikte kullanılacaksa, sürücü uyumlu yalıtım ve gerektiğinde rulman yalıtımı tercih edilmelidir. Bakım tarafında ise düzenli rulman kontrolü, sargı yalıtım direnci ölçümü ve havalandırma kanallarının temiz tutulması verimin zamanla düşmesini engeller. IE4 motorlar ile premium kademeyi karşılaştırmak isteyenler, IE3 elektrik motorları içeriğimizden iki sınıf arasındaki farkları inceleyebilir.

IE4'e Geçişin Sahadaki Karşılığı

Yüksek çalışma saatine sahip bir tesiste IE4 motorlara geçmek, ilk yatırımı bir miktar artırsa da işletme giderini düşürür ve ünitenin daha düşük sıcaklıkta çalışması sayesinde yalıtım ömrünü uzatır. Doğru güç, doğru devir ve doğru montaj seçildiğinde IE4 motorlar uzun yıllar kararlı ve ekonomik hizmet verir. İhtiyacınıza uygun güç ve bağlantı tipindeki IE4 motorları İzmir merkezli olarak tedarik ediyor, seçim aşamasında uygulama detaylarınıza göre yönlendirme sağlıyoruz. Tüm ürün ve içerik yelpazemize drgmotor.com üzerinden ulaşabilirsiniz.
