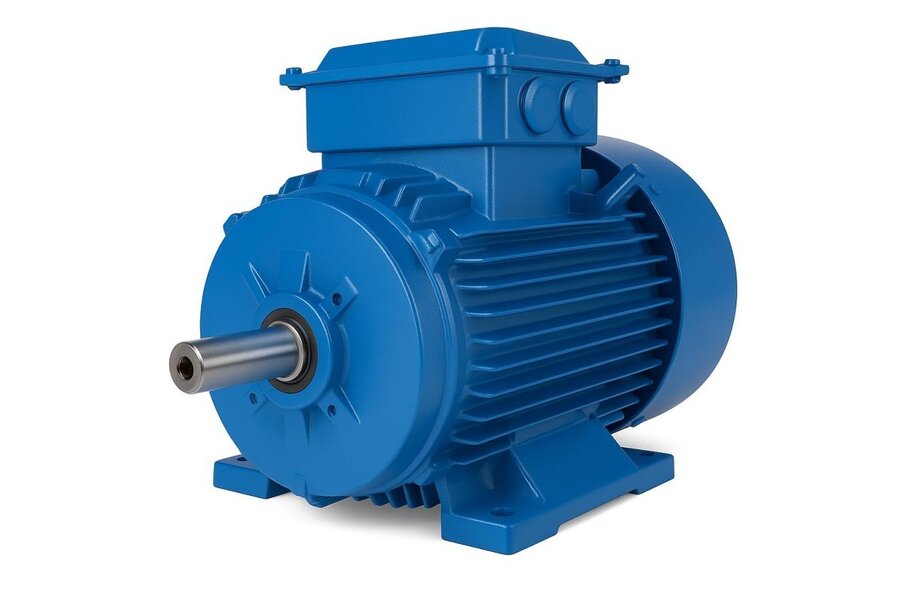

Verimli IE3 elektrik motorları, düşük enerji kaybı ve uzun ömürleriyle sanayinin standardı hâline gelmiştir. Premium verimlilik sınıfında çalışan bu motorlar, sürekli işletmede işletme maliyetini belirgin şekilde düşürür. Bu yazıda IE3 sınıfının ne anlama geldiğini, hangi uygulamalarda en çok kazandırdığını, teknik özelliklerini ve doğru seçimin nasıl yapılacağını ayrıntılı olarak ele alıyoruz.

IE3 Verim Sınıfı Nedir?

Motor verimliliği, IEC 60034-30-1 standardına göre IE1 Standart'tan IE5'e kadar sınıflandırılır. IE3 "Premium" sınıfı, alt sınıflara göre çok daha düşük kayıpla çalışan motorları tanımlar. Bu sınıftaki bir motor, çektiği elektriğin daha büyük bölümünü mil ucundaki mekanik güce çevirir; kayıp olarak ısıya dönüşen enerji azalır. Böylece hem enerji faturası düşer hem de motor daha serin çalışarak daha uzun ömürlü olur. Verim kazancı; daha kaliteli sac paketi, optimize sargı tasarımı ve düşük kayıplı malzeme kullanımının ortak ürünüdür.

IE3'ün Verim Avantajı

IE3 motorlar, aynı işi alt verim sınıflarına göre daha az elektrik tüketerek yapar. Bu fark, uzun saatler çalışan uygulamalarda enerji faturasına doğrudan yansır ve yatırımı orta vadede geri kazandırır. Verimdeki birkaç puanlık artış küçük görünse de, yılda binlerce saat çalışan bir motorda toplam tüketim üzerinden hesaplandığında belirgin bir kazanca dönüşür. Düşük kayıp aynı zamanda daha az ısınma, dolayısıyla daha az soğutma ihtiyacı ve daha uzun yalıtım ömrü demektir.

Kutup-Devir Seçenekleri

IE3 motorlar farklı kutup sayılarıyla sunulur; bu da çalışma devrini belirler. 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d civarında döner (400V/50Hz). Sincap kafesli asenkron yapıda gerçek devir, yük altındaki kayma (slip) nedeniyle senkron hızın biraz altındadır. Uygulamanın gerektirdiği devir doğru seçildiğinde, motor ile yük arasındaki uyum verimi en üst seviyeye çıkarır. Yanlış devir seçimi, ek redüktör veya kasnak ihtiyacı doğurarak sistemde ilave kayıplara yol açar.

  • 2 kutup / 3000 d/d: yüksek devirli pompa ve fanlar
  • 4 kutup / 1500 d/d: en yaygın genel kullanım
  • 6 kutup / 1000 d/d: düşük devirli, yüksek torklu uygulamalar

Nerede Kullanılır?

Pompa, fan, konveyör ve kompresör gibi sürekli çalışan sistemlerde IE3 motorların tasarruf etkisi en yüksektir. Su ve atık su pompalarında, havalandırma fanlarında, üretim hattı konveyörlerinde ve kompresör gruplarında bu motorlar tercih edilir. Birçok uygulamada mevzuat da asgari IE3 sınıfını zorunlu kılar; bu nedenle yeni kurulan tesislerde IE3, çoğunlukla başlangıç noktası kabul edilir. Günde uzun saat çalışan birimlerde verim sınıfının yükseltilmesi, en hızlı geri kazanım sağlayan adımlardandır.

Güvenilir ve Verimli Yapı

IP55 koruma sınıfı sargıyı toz ve su sıçramasından korurken, F sınıfı yalıtım yüksek çalışma sıcaklığına dayanır. S1 sürekli çalışma rejimi, motorun gün boyu kesintisiz yük altında serin kalmasını sağlar. Pik döküm veya alüminyum gövde seçenekleri, uygulamanın darbe ve titreşim seviyesine göre belirlenir. Bu özellikler bir araya geldiğinde IE3 motorlar hem verimli hem de uzun ömürlü çalışır; düşük arıza oranı, verimle birlikte toplam işletme maliyetini aşağı çeker.

Bağlantı Tipi ve Montaj

IE3 motorlar uygulamaya göre B3 ayaklı, B5 büyük flanşlı veya B14 küçük flanşlı bağlantı tipleriyle sunulur. Pompa ve redüktör doğrudan kuplajında flanşlı tipler, zemine montajda ise ayaklı tip tercih edilir. Doğru bağlantı seçimi, montaj kolaylığının yanında hizalama ve titreşim kontrolü açısından da rulman ömrünü etkiler. Hatalı hizalama, verimli bir motorda dahi rulman ve kaplin ömrünü kısaltarak beklenen tasarrufu gölgeleyebilir.

Sürücü ile Birlikte Daha Yüksek Tasarruf

IE3 motorların verim avantajı, frekans çevirici (VFD) ile birleştiğinde daha da belirginleşir. Özellikle değişken debili pompa ve fan uygulamalarında, sabit devirde vana veya damper ile akışı kısmak yerine motor devrinin yükün ihtiyacına göre ayarlanması, harcanan enerjiyi belirgin biçimde azaltır. Verimli bir IE3 motor ile uygun bir sürücünün birlikte kullanılması, sistemin toplam enerji tüketimini en aza indirir. Sürücü seçilirken motorun yalıtım sınıfının çeviricinin oluşturduğu gerilim piklerine uygunluğu da göz önünde bulundurulmalıdır.

Bakım ve Verimin Korunması

Yüksek verimli bir motorun kazandırdığı tasarrufun sürmesi, düzenli bakıma bağlıdır. Tozla tıkanan soğutma kanatçıkları motoru ısıtarak verimi düşürür; gevşeyen rulmanlar sürtünme kaybını artırır. Bu yüzden gresleme aralıklarına uymak, soğutma fanını temiz tutmak ve titreşim ile sıcaklık değerlerini izlemek, IE3 sınıfının sağladığı verimi yıllar boyunca korumanın yoludur. Bakımı ihmal edilen verimli bir motor, zamanla alt sınıf bir motor gibi davranmaya başlar.

IE3 ile IE2 ve IE4 Karşılaştırması

IE3 sınıfı, çoğu uygulamada verim ile yatırım maliyeti arasında dengeli bir noktayı temsil eder. IE2 motorlara göre belirgin şekilde daha az kayıpla çalışır ve birçok ülkede asgari yasal sınır olarak IE3 belirlenmiştir. IE4 Süper Premium sınıfı ise daha da yüksek verim sunar; ancak ek maliyeti, ancak çok uzun saat çalışan uygulamalarda hızla geri kazanılır. Bu nedenle seçim yapılırken motorun yıllık çalışma süresi, gücü ve enerji birim maliyeti birlikte değerlendirilmeli; günde kısa süre çalışan birimlerde IE3, sürekli çalışan kritik birimlerde ise IE4 değerlendirilmelidir.

Güç Katsayısı ve Doğru Yükleme

IE3 bir motorun verimi, ancak doğru yükleme noktasında çalıştığında tam olarak ortaya çıkar. Nominal gücünün çok altında yüklenen bir motor, hem verim hem de güç katsayısı (cosφ) açısından ideal noktanın dışında çalışır. Bu yüzden motor, uygulamanın gerçek yüküne göre seçilmelidir; gereğinden büyük seçilen verimli bir motor bile, düşük yükte beklenen tasarrufu sağlamayabilir. Doğru güç seçimi, verim sınıfı kadar önemli bir tasarruf kriteridir.

Doğru IE3 Seçimi ve DRG Motor

IE3 motorların gerçek faydası, ancak güç, devir, bağlantı tipi ve gövde seçimi uygulamaya tam oturduğunda ortaya çıkar. DRG Motor, 0,55–355 kW aralığında verimli IE3 motorları stoktan tedarik eder; uygulamanıza uygun gücü, devri ve gövde tipini birlikte belirler. Daha geniş motor seçeneklerini görmek için ana sayfamızı inceleyebilirsiniz.
