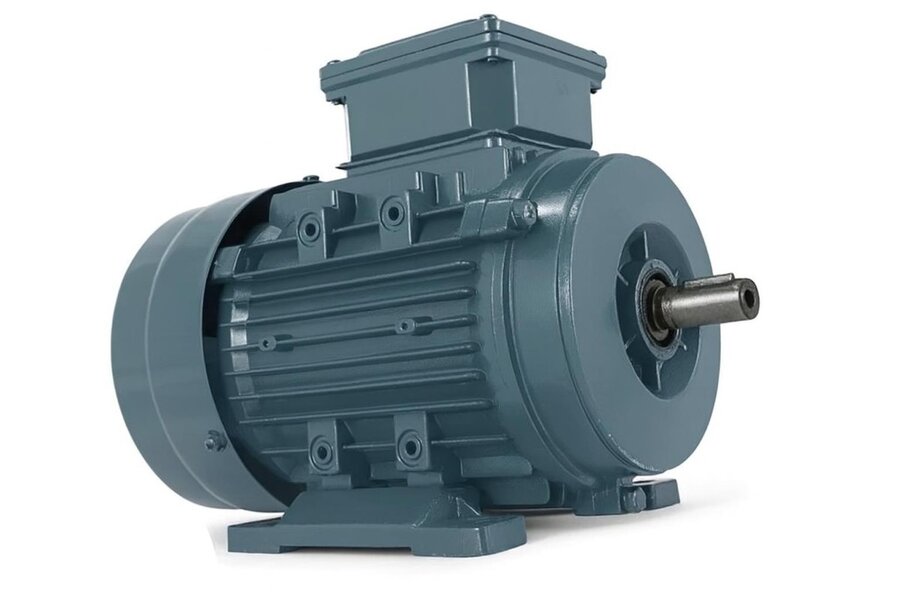

IE3, IE4 ve IE5 verim sınıfları, IEC 60034-30-1 standardının elektrik motorları için tanımladığı en üst verimlilik basamaklarıdır. Bu sınıflar arasındaki fark yalnızca bir etiket değildir; aynı güçteki iki motorun yıllar boyunca tükettiği enerjiyi, oluşturduğu ısıyı ve sahaya yansıyan elektrik faturasını doğrudan belirler. Bir motoru seçerken kalkıştaki torku kadar, yıl boyunca kaç kuruşluk kayıbı çevirdiğini de bilmek gerekir.

Verim Sınıfı Tam Olarak Neyi Ölçer

Verim, motorun şebekeden çektiği elektrik gücünün ne kadarını mile mekanik güç olarak aktardığının oranıdır. Geri kalan kısım; sargı dirençlerindeki bakır kayıpları, sac paketteki demir (histerezis ve girdap akımı) kayıpları, yatak ve fan sürtünmesi ile yük kayıpları olarak ısıya dönüşür. IEC 60034-30-1, 0,12 kW ile 1000 kW arasındaki 2, 4, 6 ve 8 kutuplu motorlar için her güç ve devir kademesinde minimum verim eşikleri tanımlar. IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ise ultra premium verim seviyesini ifade eder.

IE3 ile IE5 Arasındaki Gerçek Fark

Sınıf yükseldikçe verim eğrisi giderek daha az kayıpla çalışmayı zorlar. Örneğin 7,5 kW 4 kutuplu (1500 d/d) bir motorda IE3 verimi yaklaşık yüzde 90 bandındayken, IE4 bunu bir-iki puan yukarı taşır, IE5 ise kalan kaybı yarıya yakın azaltmayı hedefler. Küçük güçlerde puan farkı dramatik görünmese de, kayıp yüzdesindeki düşüş asıl kazancı verir; yüzde 88'den yüzde 92'ye çıkmak, kaybın aslında üçte birinin yok olması demektir.

  • IE3 (Premium): Sincap kafesli asenkron tasarımla, çoğu sanayi uygulamasında yasal taban sınıf.
  • IE4 (Süper Premium): Optimize sac paket, daha düşük dirençli sargı ve bazen sürekli mıknatıs destekli rotor.
  • IE5 (Ultra Premium): Genellikle sürekli mıknatıslı senkron veya senkron relüktans teknolojisiyle elde edilir, sabit hızda en düşük kayıp.

Bu Verim Nasıl Elde Ediliyor

Yüksek verim sınıfları kâğıt üstünde değil, malzeme ve geometriyle kazanılır. Daha kalın bakır kesitli sargı bakır kaybını düşürür; ince ve düşük kayıplı silisli sac demir kaybını azaltır; daha uzun sac paket ve dolu oluk doldurma manyetik akıyı verimli taşır. Bunun bedeli, aynı güçte daha ağır ve genelde bir boy büyük bir gövdedir. Bu yüzden IE4-IE5 motorlar IE3'e göre fiziksel olarak daha hacimli olabilir.

Kutup Sayısı, Devir ve Verim İlişkisi

Verim, kutup sayısıyla da değişir. 2 kutuplu motorlar 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron hıza sahiptir ve gerçek hız, asenkron motorlarda kayma (slip) kadar bu değerin altındadır. Genel olarak 4 kutuplu motorlar verim ve tork dengesi açısından en yaygın seçimdir. Aynı güçte 2 kutuplu yüksek devirli bir motor, fan sürtünme kayıpları nedeniyle bazı kademelerde 4 kutupluya göre farklı bir verim eğrisi gösterir.

Enerji Tasarrufu Hesabı

Bir motorun ömrü boyunca tükettiği elektriğin maliyeti, satın alma bedelinin çok üzerindedir. 11 kW bir motoru günde 16 saat, yılda 300 gün çalıştırdığınızı düşünelim: yaklaşık 53.000 kWh yıllık enerji eder. IE3'ten IE4'e geçişle elde edilen yüzde 1,5-2'lik verim kazancı bile yılda yüzlerce kWh tasarruf demektir ve yüksek elektrik tarifelerinde fark, motorun fiyat farkını birkaç yılda kapatır. Sürekli (S1) ve yüksek yük altında çalışan motorlarda üst sınıfa çıkmak ekonomik olarak kendini hızla amorti eder.

Hangi Uygulamada Hangi Sınıf Mantıklı

Verim sınıfı seçimi, çalışma saatine bağlıdır. Günde birkaç saat aralıklı çalışan bir motorda IE3 genellikle yeterlidir. Buna karşın pompa, fan, kompresör ve konveyör gibi neredeyse kesintisiz dönen yüklerde IE4 veya IE5 tercih edilmelidir. Değişken yükte çalışan sistemlerde, yüksek verim sınıfı bir motoru frekans invertörüyle (VFD) eşleştirmek hem hız kontrolü hem de ek enerji kazancı sağlar; özellikle senkron relüktans tabanlı IE5 motorlar sürücüyle birlikte tasarlanır.

Doğru Seçim İçin Dikkat Edilecekler

Yüksek verim, yalnızca etiketteki sınıfla bitmez. Motorun yük noktası, en yüksek verimin elde edildiği bölgeye yakın olmalıdır; aşırı büyük seçilen bir motor düşük yükte çalışıp verimini kaybeder. F sınıfı yalıtım ve IP55 koruma, motorun beklenen ısıl ve çevresel ömrünü güvence altına alır. Doğru kaplin/kasnak hizalaması ve düzenli yatak bakımı da mekanik kayıpları düşük tutar. Verim sınıfı yatırımı, ancak doğru boyutlandırma ve bakımla tam karşılığını verir.

Verim Etiketinin Doğru Okunması

Bir motorun anma plakasındaki verim değeri, nominal yükteki (genelde tam yük) performansı gösterir. Oysa pek çok motor sahada tam yükte değil, yükün yüzde 50-75'i bandında çalışır. İyi tasarlanmış IE3, IE4 ve IE5 motorların verim eğrisi bu kısmi yük bölgesinde de yüksek kalır; ucuz ve düşük sınıf motorlarda ise verim, yük düştükçe hızla geriler. Bu yüzden motoru seçerken yalnızca plaka verimine değil, gerçek işletme yük noktasına bakmak gerekir. Yanlış boyutlandırılmış, sürekli düşük yükte çalışan bir IE4 motor, doğru seçilmiş bir IE3 motorun gerisinde kalabilir.

  • Tam yük verimi: Plakada belirtilen ve standartla karşılaştırılan değer.
  • Kısmi yük verimi: Gerçek çalışma bölgesini yansıtan asıl belirleyici.
  • Güç faktörü (cos φ): Şebekeden çekilen reaktif gücü etkiler, yüksek sınıf motorlarda genelde daha iyidir.

Mıknatıslı ve Relüktans Teknolojilerinin Rolü

IE5 gibi en üst sınıflar, klasik sincap kafesli asenkron mimarinin sınırlarını zorladığı için çoğu zaman farklı rotor teknolojileriyle elde edilir. Sürekli mıknatıslı (PM) motorlarda rotorda gömülü mıknatıslar, indükleme kaybı olmadan döner alanla senkron döner; böylece rotor bakır kaybı neredeyse ortadan kalkar. Senkron relüktans motorlar ise mıknatıs kullanmadan, rotorun manyetik geometrisindeki direnç farkından tork üretir ve sürücüyle birlikte çok yüksek verim sunar. Bu motorlar genellikle bir frekans invertörüne bağlı çalışacak şekilde tasarlanır, dolayısıyla yüksek verim sınıfını değerlendirmek isteyen tesislerin sürücü altyapısını da planlaması gerekir.

Sınıf Atlamak Ne Zaman Karşılığını Verir

Özetle, verim sınıfı yükseldikçe ön maliyet artar ama işletme maliyeti düşer; karar, çalışma saatinin yoğunluğuna göre verilir. Çok çalışan ve büyük güçteki motorlarda üst sınıfa çıkmak neredeyse her zaman kazançlıdır, az çalışan küçük güçlerde ise IE3 dengeli kalır. DRG olarak IE3, IE4 ve IE5 verim sınıflarındaki motorları farklı kutup ve gövde seçenekleriyle tedarik ediyor, uygulamanıza en uygun sınıfı birlikte belirliyoruz. Ayrıntılı kıyaslama için IE3 elektrik motorları içeriğimize göz atabilir, ürün gamının tamamı için ana sayfamızı inceleyebilirsiniz.
