IE3 elektrik motorları, enerji verimliliği açısından sektörün referans noktasını oluşturan Premium sınıf tahrik çözümleridir. Üst düzey verimlilik tanımı, bu motorların hem düşük kayıpları hem de uzun ömürlü yapısıyla işletmelere sağladığı toplam değere işaret eder. Bu yazıda IE3 motorların verimi nasıl elde ettiğini, fiziksel yapısının bu performansa nasıl katkı yaptığını ve hangi koşullarda gerçek tasarruf sağladığını teknik açıdan inceliyoruz.

Verim Neyi İfade Eder?

Bir elektrik motorunda verim, şebekeden çekilen elektrik gücünün ne kadarının mil ucunda mekanik güce dönüştüğünü gösterir. Aradaki fark; bakır kayıpları, demir (sac) kayıpları, sürtünme ve havalandırma kayıpları ile yük kayıpları olarak ısıya dönüşür. IE3 motorlarda bu kayıplar, IE1 ve IE2 sınıflarına göre belirgin biçimde azaltılmıştır. IEC 60034-30-1 standardı her güç ve kutup kademesi için minimum verim değerlerini tanımlar ve IE3 bu merdivende Premium basamağını temsil eder.

IE3 Yüksek Verimi Nasıl Elde Eder?

Bir IE3 motorun yüksek verimi, tek bir kahraman bileşene değil; birbirini tamamlayan tasarım kararlarının ortak sonucuna dayanır. Başlıca katkı sağlayan unsurlar şunlardır:

  • Daha fazla ve kaliteli bakır: Stator sargılarında daha geniş bakır kesiti kullanılarak direnç kaynaklı ısı kayıpları azaltılır.
  • İnce silisli sac paketi: Daha düşük kalınlıkta ve seçilmiş silis oranına sahip çelik saclar, nüve kayıplarını ve histerez ile girdap akımı etkilerini sınırlar.
  • Hesaplanmış rotor geometrisi: Kafesli rotorun çubuk kesiti ve oluk biçimi, kayma oranını ve rotor üzerindeki kayıpları düşürecek biçimde boyutlandırılır.
  • İyileştirilmiş soğutma: Aerodinamik fan ve gövde kanatçıkları, motorun daha düşük sıcaklıkta çalışmasını ve verimini korumasını sağlar.

Sincap Kafesli Rotor ve Kayma

IE3 asenkron motorlar sincap kafesli rotor yapısına sahiptir. Statorun oluşturduğu döner manyetik alan rotorda akım indükler ve rotor, alanın gerisinde küçük bir hız farkıyla (kayma) döner. Bu kayma motorun tork üretebilmesi için gereklidir; ancak fazlası kayıp demektir. IE3 motorlarda kayma değeri optimize edilerek rotor kayıpları minimize edilir ve böylece tam yükte yüksek verim korunur. Asenkron motorların çalışma prensibi için asenkron AC motorlar içeriğimiz ayrıntılı açıklama sunar.

Daha Az Isı, Daha Uzun Ömür

Verim artışının doğrudan sonucu daha az ısı üretimidir. IE3 motorlar tam yükte IE2'ye göre daha serin çalışır. Düşük çalışma sıcaklığı, F sınıfı yalıtımın ömrünü uzatır ve rulman gresinin daha geç bozulmasını sağlar. Pratik olarak motorun her 10 °C daha düşük sıcaklıkta çalışması, yalıtım ömrünü kayda değer biçimde uzatır. IP55 koruma derecesi ve F sınıfı yalıtım ile IE3 motorlar, tozlu ve nemli endüstriyel ortamlarda güvenle çalışır.

Güç Faktörü ve Şebeke Üzerindeki Etkisi

Verim, bir motorun şebeke ile ilişkisinin yalnızca bir yönüdür; ikinci önemli büyüklük güç faktörüdür (cosφ). İyi tasarlanmış IE3 motorlar, tam yüke yakın çalıştırıldığında yüksek güç faktörü sunar ve böylece şebekeden çekilen reaktif gücü sınırlar. Düşük güç faktörü, aynı yararlı güç için daha yüksek akım çekilmesine, kablo ve trafoların gereğinden fazla yüklenmesine yol açar. Motorun nominal gücüne yakın bir yükle boyutlandırılması, hem verimin hem de güç faktörünün en yüksek olduğu noktada çalışmayı sağlar. Aşırı büyük seçilmiş bir motor, düşük yükte hem verimini hem güç faktörünü kaybeder; bu yüzden doğru güç seçimi, IE3'ün sunduğu kazanımı koruyan asıl unsurdur.

Enerji Tasarrufunun Hesabı

IE3'ün verim avantajı, motor çok çalıştığında somut tasarrufa dönüşür. Örnek bir senaryo ile bakalım: 22 kW'lık bir motor günde 20 saat, yılda 6000 saat çalışıyor olsun. Verim sınıfı arasındaki yüzde 1,5'lik fark bile yıllık binlerce kWh'lik enerji tasarrufu anlamına gelir. Sürekli (S1) çalışan motorlarda enerji gideri, motorun satın alma bedelini kısa sürede aşar; bu nedenle IE3'ün ilk yatırım farkı çalışma ömrü içinde fazlasıyla geri kazanılır.

Hangi Devir ve Güçlerde Sunulur?

Tedarik ettiğimiz IE3 motorlar çok sayıda güç ve devir kademesini kapsar. Sahada en sık karşılaşılan yapılandırmaları aşağıda sıraladık:

  • Güç aralığı: 0,55 kW'tan 355 kW'a kadar,
  • Devir: 2 kutup (3000 d/d), 4 kutup (1500 d/d), 6 kutup (1000 d/d),
  • Gerilim/frekans: 400V / 50Hz standart şebeke,
  • Bağlantı: B3 ayaklı, B5 flanşlı, B14 küçük flanşlı ve B35 kombinasyon,
  • Gövde seçenekleri: Zorlu sanayi koşullarında gri döküm, düşük ağırlığın önemli olduğu işlerde alüminyum.

Doğru Boyutlandırma ile Verimi Yakalamak

IE3 etiketi tek başına en yüksek verimi garanti etmez; motorun yük profiline uygun seçilmesi en az verim sınıfı kadar belirleyicidir. Bir asenkron motor, anma gücünün yaklaşık yüzde 75-100 aralığında yüklendiğinde en yüksek verimine ulaşır. Çok düşük yükte çalışan bir motorda, sabit nitelikteki demir ve sürtünme kayıpları toplam içinde büyük pay tuttuğundan verim düşer. Bu yüzden "ne olur ne olmaz" diyerek fazla büyük motor seçmek, hem ilk maliyeti hem de işletme giderini artırır. Yük değişkense ve sık değişiyorsa, frekans invertörü ile devir kontrolü hem IE3 verimini korur hem de süreçteki esnekliği artırır.

IE3 Bakım ve Uzun Süreli Performans

Yüksek verimi korumak için motorun düzenli bakımı önemlidir. Rulmanların periyodik greslenmesi, soğutma fanı ve gövde kanatçıklarının tozdan temizlenmesi, klemens bağlantılarının kontrolü ve titreşim takibi, motorun verimini ve ömrünü korur. Tıkalı bir soğutma yüzeyi motorun ısınmasına ve veriminin düşmesine yol açar. Doğru boyutlandırılmış, düzenli bakım gören bir IE3 motor, yıllarca düşük işletme gideriyle çalışır.

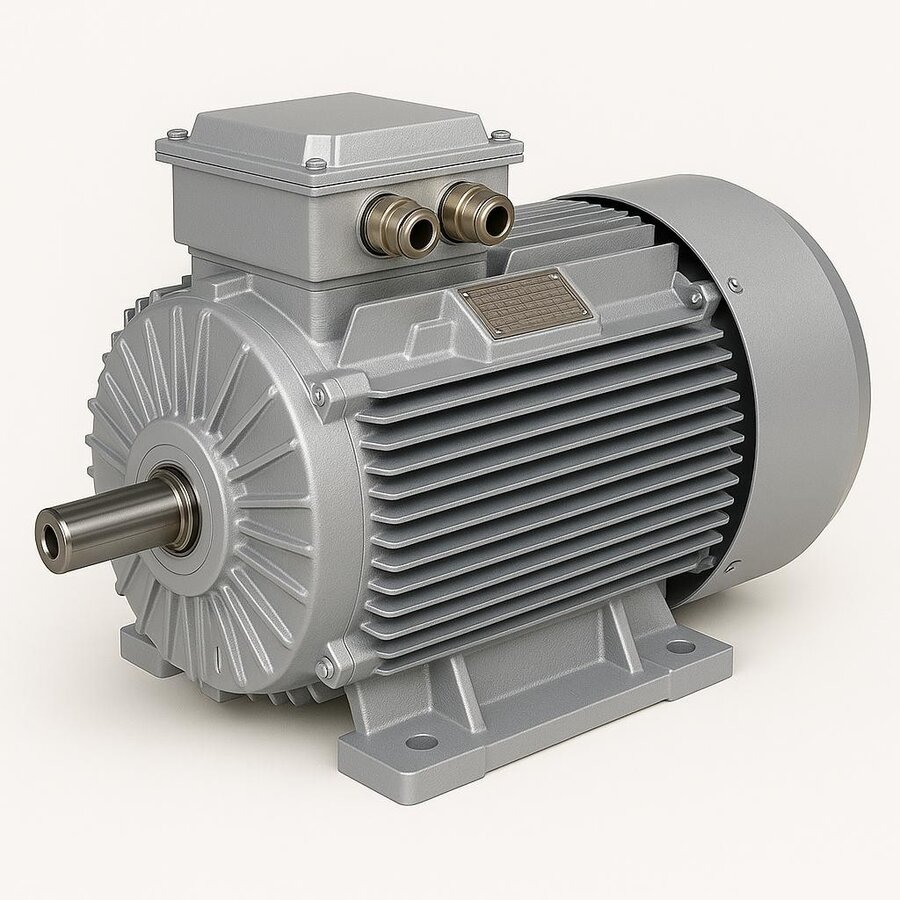

IE3 Motorun Tipik Yapısı ve Bileşenleri

Üst düzey verimin arkasındaki performans, motorun her bir bileşeninin uyumlu çalışmasına dayanır. Stator paketi düşük kayıplı silisli saclardan oluşur ve bakır sargılar bu paketin oluklarına yerleştirilir. Sincap kafesli rotor, mile presle geçirilmiş sac paketi ve döküm iletken çubuklardan meydana gelir. İki uçtaki rulmanlar mili taşır; gövdenin arkasındaki fan ve fan kapağı havayı kanatçıklar boyunca yönlendirerek soğutmayı sağlar. Klemens kutusu, motorun yıldız veya üçgen bağlanmasına ve 400V/50Hz şebekeye irtibatlanmasına imkân verir. Pik döküm gövdeli IE3 motorlar ağır sanayide titreşim sönümleme ve mekanik dayanım sunarken, alüminyum gövdeli modeller hafifliğiyle taşınabilir ve hafif yük uygulamalarında öne çıkar. Bu bileşenlerin her birinin kalitesi, motorun ilan edilen verimini gerçek sahada koruyabilmesini belirler.

Verimli Tahrikte Doğru Tercih

IE3 motorlar, enerji giderini düşürmek ve güvenilir, uzun ömürlü bir tahrik elde etmek isteyen işletmeler için dengeli bir çözümdür. Premium verim sınıfı, düşük kayıpları ve serin çalışmasıyla hem işletme maliyetini azaltır hem de bakım sıklığını düşürür. Uygulamanıza uygun güç, devir ve gövde tipindeki IE3 motorları İzmir merkezli olarak tedarik ediyor, doğru seçim için teknik yönlendirme sunuyoruz. Detaylı bilgi için DRG Motor ürün gamını inceleyebilirsiniz.
